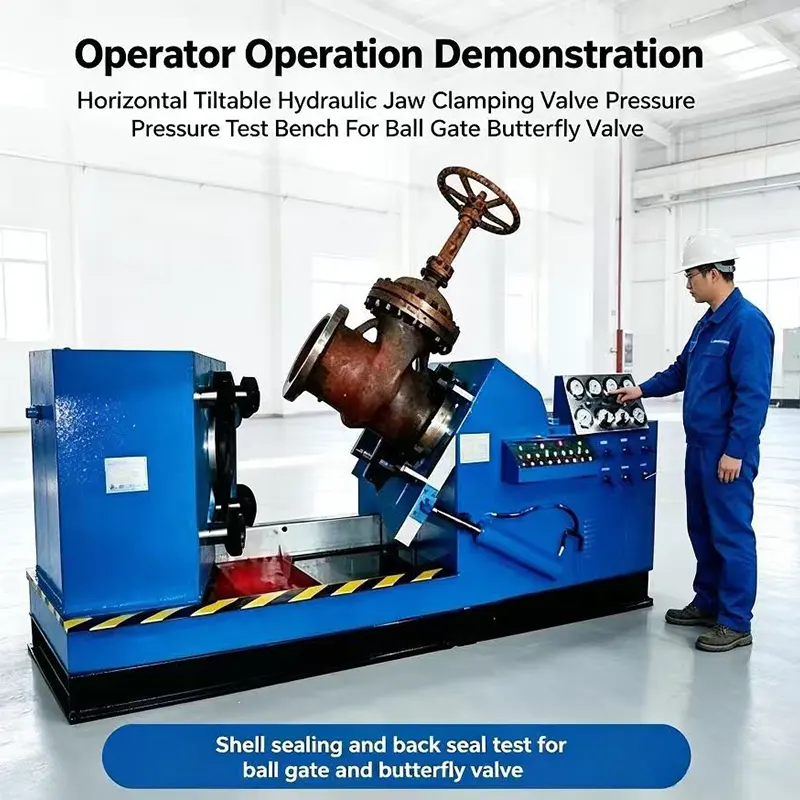

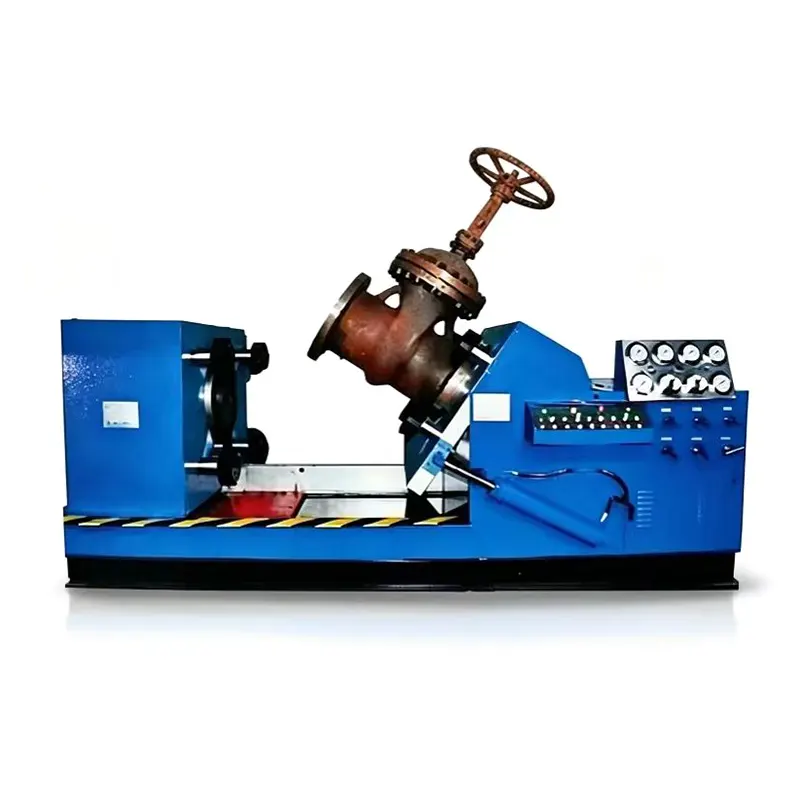

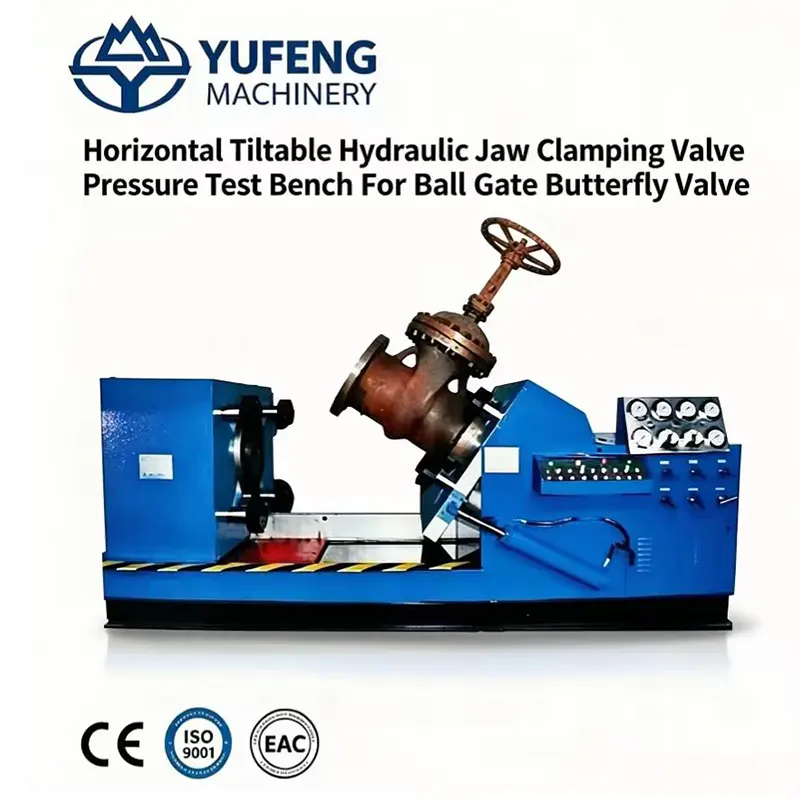

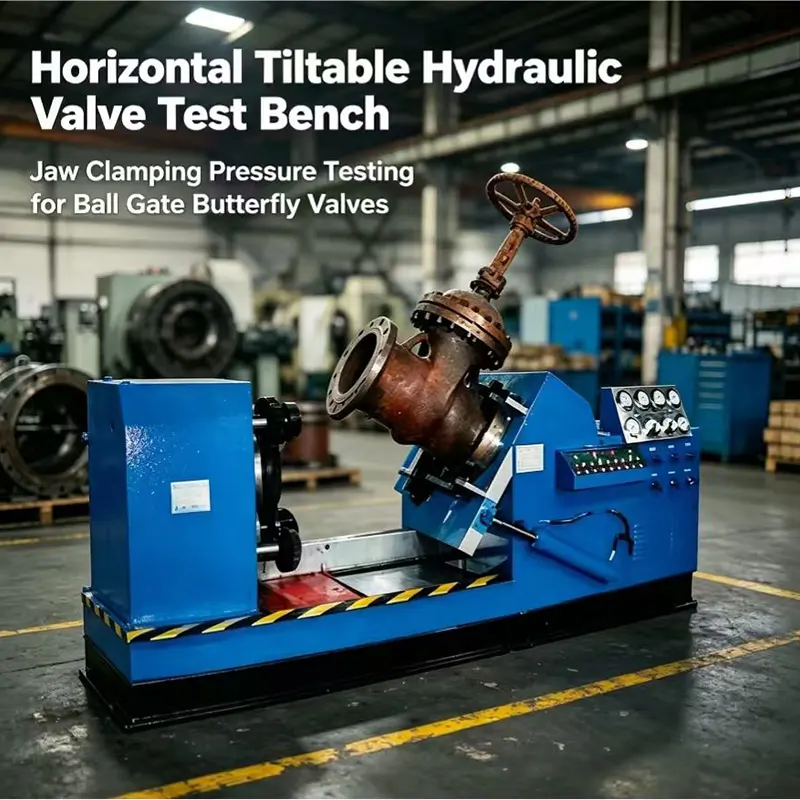

Стенд для испытания под давлением горизонтального наклоняемого зажимного клапана с губками

Этот стенд для испытания под давлением зажимного клапана с горизонтальной наклонной губкой использует режим гидравлического зажима зажимных губок, охватывающих фланец. Усилие зажима действует только на фланец клапана, не создавая дополнительной внешней нагрузки на внутреннюю структуру корпуса клапана, что полностью соответствует требованиям проверки, указанным в стандартах GB/T13927-2022 и API 598. Он может выполнять испытания на прочность корпуса, испытания на герметичность седла и испытания на уплотнение верхней части крышки для всех видов клапанов с фланцевым соединением, а также поддерживать обнаружение утечек на герметичность. Правая рабочая платформа может гидравлически переворачиваться на 90°, двусторонняя реверсивная конструкция является дополнительной опцией; наклонная конструкция облегчает впрыск среды, выхлоп и дренаж остаточной жидкости внутри наклонных клапанов.

Испытательная среда может быть выбрана заказчиком: чистая вода, сжатый воздух или дизельное топливо. Машина стандартно оснащена водяным насосом низкого давления, водяным насосом высокого давления и баком для воды средней циркуляции, что обеспечивает циклическое повторное использование испытательной среды и экономию эксплуатационных затрат. Доступно несколько дополнительных конфигураций: интеллектуальная система управления данными испытаний, электрическая бесшумная гидравлическая станция, гидравлическая система воздушного охлаждения, автоматическая система сброса гидравлического давления, защитная раздвижная дверь и т. д. Применимый калибр клапана и максимальное испытательное давление могут быть настроены в соответствии с фактическими требованиями пользователя.

Имея максимальную несущую способность 20 тонн, он идеально подходит для проверки партий больших фланцевых клапанов DN50~DN2000 в нефтехимической, энергетической, водной и трубопроводной отраслях. Мы можем обеспечить трансформацию сертификации CE и многоязычную операционную систему для зарубежных клиентов.

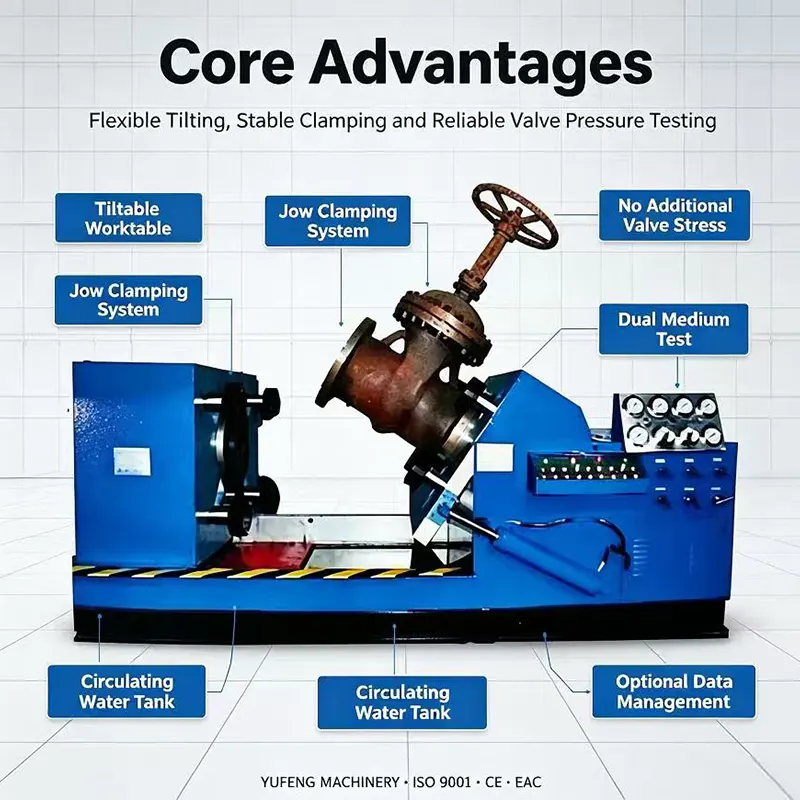

Семь основных дифференцированных преимуществ

1.Уникальный гидравлический рабочий стол с наклоном на 90°, оригинальная конструкция. Самое большое отличительное преимущество стенда для испытания давления зажимного клапана с горизонтальным наклоном: правая станция может наклоняться произвольно до 90°, адаптируясь к клапанам Y-образного типа, угловым клапанам и клапанам с наклонной крышкой, которые обычно не могут быть размещены горизонтально, удобны для заполнения среды, выпуска воздуха и слива остаточной жидкости внутри полости клапана, полностью устраняя помехи пузырьков воздуха, которые приводят к неточным результатам. обнаружение утечек.

2. Зажим фланца с помощью челюстей, отсутствие повреждения корпуса клапана. Гидравлические губки охватывают внешний круг фланца клапана для приложения напряжений, корпус клапана не подвергается экструзии и изгибающему моменту; В отличие от зажима с осевым торцом, он не деформирует пару уплотнений клапана, обеспечивая подлинность данных испытаний на герметичность.

3. Три дополнительных испытательных среды, широкий диапазон применения. Поддержка переключения между тремя испытательными средами: вода, воздух, дизельное топливо, может удовлетворить требования к испытаниям промышленных клапанов в различных условиях работы; Встроенный циркуляционный резервуар для воды обеспечивает рециркуляцию воды по замкнутому контуру, что значительно снижает потребление воды и сброс сточных вод цеха.

4. Комбинированная система повышения давления с двойным насосом (низкое давление + высокое давление). Сочетается с наполняющим насосом низкого давления и нагнетательным насосом высокого давления: насос низкого давления быстро заполняет полость клапана и выпускает воздух; Насос высокого давления выполняет поэтапное повышение давления и длительное удержание постоянного давления, точность регулирования давления ≤ ± 1%, полностью соответствует стандартам многоступенчатого удержания давления API 598.

5.Сверхтяжелая интегрированная сварная базовая рама. Вся рама станины сварена из очень толстых стальных пластин, максимальная нагрузка на подшипник достигает 20 тонн, подходит для сверхбольших тяжелых фланцевых клапанов DN2000; Для предотвращения деформации рамы при длительной тяжелой нагрузке применяется отжиг для снятия напряжений.

6.Модульные дополнительные интеллектуальные пакеты обновления. Клиенты могут свободно выбирать функциональные модули: систему сбора данных и экспорта отчетов, бесшумный гидравлический блок, гидравлическую систему охлаждения, автоматический сброс давления, защитную дверь и т. д., чтобы настроить оборудование в соответствии с производственным бюджетом и потребностями проверки.

7. Многоуровневый механизм защиты от защитной блокировки. Оснащен защитой от избыточного давления гидравлического зажима, автоматическим сбросом превышения испытательного давления, пределом предотвращения столкновений с наклонной платформой, четырехкратным защитным устройством блокировки аварийного отключения питания, эффективно предотвращающим повреждение оборудования и несчастные случаи во время тяжелых испытаний клапанов, в соответствии с нормами безопасности промышленного оборудования ЕС CE.

Полная таблица технических параметров

Семь целевых сценариев применения

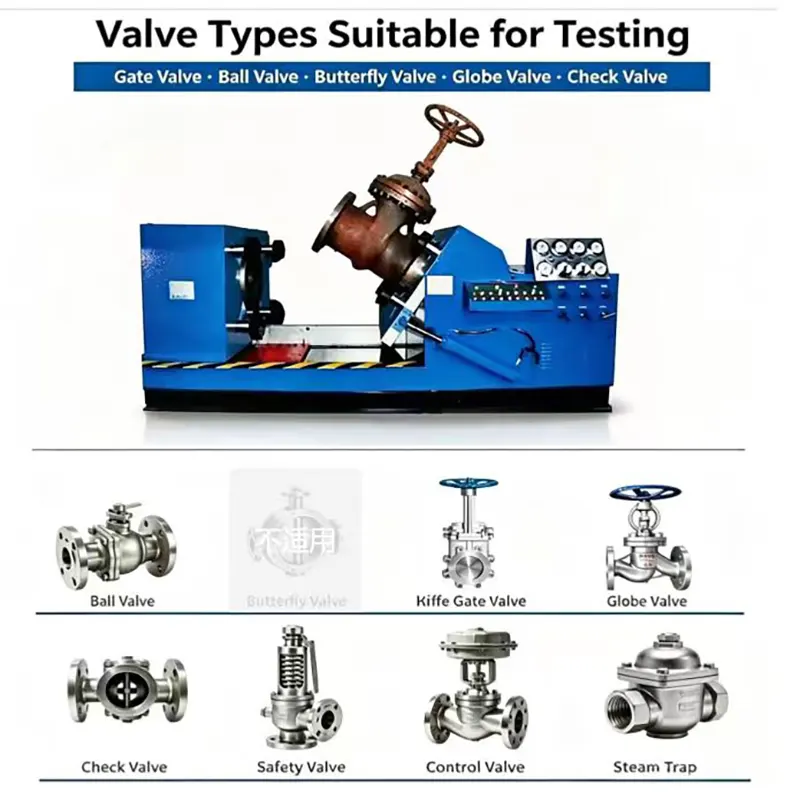

1. Заводы по производству крупных тяжелых фланцевых клапанов: Пакетная автономная проверка задвижек DN50-DN2000, проходных клапанов, клапанов Y-типа, угловых клапанов.

2. Нефтехимические и нефтеперерабатывающие заводы по оборудованию трубопроводов: проверка давления больших фланцевых клапанов технологических трубопроводов высокого давления.

3. Вспомогательные мастерские для крупных тепловых и атомных электростанций: Периодические испытания на герметичность силовых клапанов сверхбольшого диаметра магистральных трубопроводов.

4.Национальные крупномасштабные проекты водоотведения и борьбы с наводнениями в области водного хозяйства: приемочные испытания водосберегающих клапанов трубопроводов большого диаметра.

5. Профессиональные станции по ремонту и капитальному ремонту клапанов для тяжелых условий эксплуатации: повторная проверка работоспособности переработанных старых крупных промышленных клапанов после ремонта.

6. Крупные международные проекты EPC по энергосбережению и водному хозяйству: Изготовленное на заказ тяжелое испытательное оборудование для клапанов с полными экспортными сертификационными документами CE.

7. Лаборатории исследований и разработок конструкции клапанов: испытания под давлением в цикле усталости и испытания на адаптируемость к среде для новых прототипов наклонных клапанов.

Предпродажная, продажная и послепродажная глобальная интегрированная система обслуживания

Предпродажная индивидуальная техническая поддержка

Профессиональные инженеры по испытаниям тяжелых клапанов проводят техническую связь один на один, подтверждают тип клапана, диапазон калибров, максимальное испытательное давление, выбранную среду и дополнительные функциональные модули; предоставить чертежи фундамента оборудования и бесплатные услуги по испытанию образцов клапанов, выдать целевую индивидуальную схему и официальное предложение в течение 24 рабочих часов.

Услуги по производству и экспортным поставкам

Весь процесс производства отслеживается с помощью видео в реальном времени; Испытание при непрерывном цикле давления при полной нагрузке завершено перед поставкой, оригинальные записи испытаний заархивированы. Экспортная версия имеет очень толстую раму из цельного дерева + стальной ремень, ударопрочную и влагостойкую усиленную упаковку; Вместе с машиной поставляются гидравлическая схема, электрическая схема, многоязычное руководство по эксплуатации и полный комплект документов, подтверждающих таможенное оформление.

Послепродажная глобальная служба обеспечения качества

На гидравлические зажимные цилиндры, подкачивающие насосы высокого давления, контроллеры ПЛК и датчики давления распространяется 24-месячная глобальная гарантия; бесплатная замена неискусственно поврежденных запасных частей в течение гарантийного срока. Мы обеспечиваем удаленную онлайн-отладку параметров, полные видеоуроки по эксплуатации, координируем работу местных зарубежных агентов для установки, ввода в эксплуатацию и обслуживания на месте; пожизненная поставка общих гидравлических запасных частей и бесплатные долгосрочные технические консультации по испытаниям клапанов под давлением.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

В1: Можно ли на этом стенде нормально тестировать наклонные клапаны Y-образного типа и угловые клапаны?

A1: Рабочий стол можно произвольно наклонить на 090°, клапан можно разместить в наклонном состоянии, соответствующем фактическому рабочему состоянию, удобном для выхлопа и дренажа жидкости, что полностью решает трудности тестирования специальных наклонных клапанов.

Вопрос 2. Не сожмет ли зажимная губка и не повредит ли фланец клапана?

A2: Усилие зажима равномерно распределяется по внешней окружности фланца, усилие зажима можно бесступенчато регулировать в соответствии со спецификациями клапана, нет локальной концентрации напряжений, что эффективно защищает фланец клапана и конструкцию уплотнения.

В3: Могу ли я позже добавить интеллектуальную запись данных и функцию автоматического экспорта отчетов?

A3: В системе управления предусмотрен цифровой интерфейс расширения, все дополнительные модули могут быть установлены после покупки оборудования.

В4: Доступна ли сертификация CE для зарубежной экспортной торговли?

A4: Мы можем завершить полную трансформацию безопасности тяжелой техники CE, настроить многоязычную панель управления и экспортное напряжение 415 В, предоставить полные сертификационные документы CE для таможенного оформления и аудита приемки зарубежных проектов.

В5: Каков стандартный цикл производства?

A5: Цикл поставки стандартной конфигурации: 40 рабочих дней; индивидуальный сверхбольшой калибр, сверхвысокое давление и полный интеллектуальный цикл поставки версии: 4550 рабочих дней.

Руководство по покупке

Пожалуйста, пришлите нашей команде инженеров подробную информацию, включая применимые типы клапанов, диапазон калибров, максимальное испытательное давление, выбранную испытательную среду и дополнительные функциональные требования. В течение 24 часов мы разработаем комплексное индивидуальное решение для испытания под давлением сверхмощных клапанов с откидной щекой и льготное предложение на оптовые закупки, поддерживая ежегодные рамочные заказы на сотрудничество для производителей клапанов и глобальные крупномасштабные проекты поддержки EPC трубопроводов для энерго- и водосбережения.
