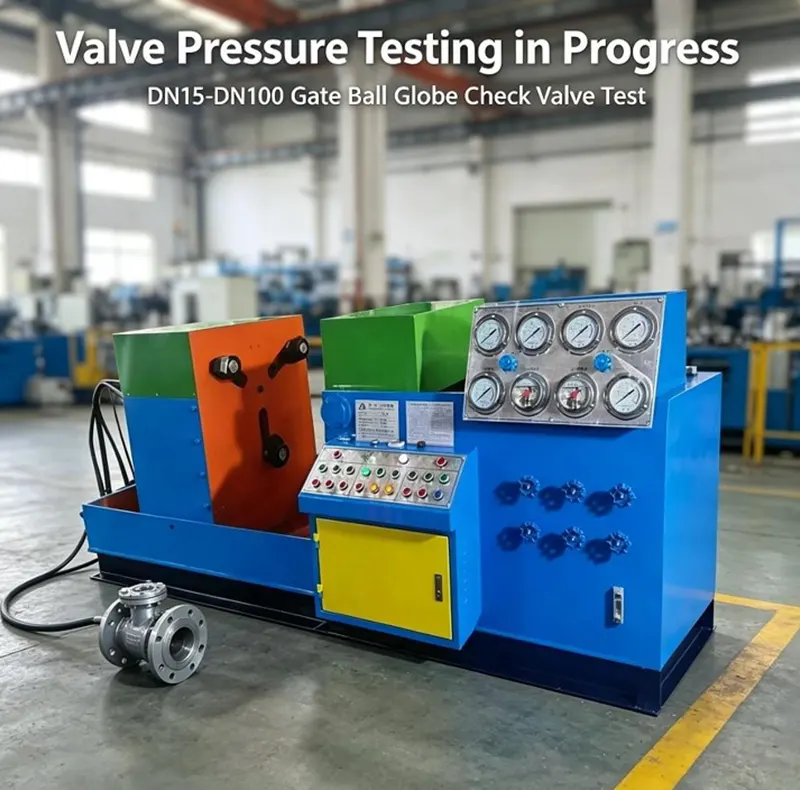

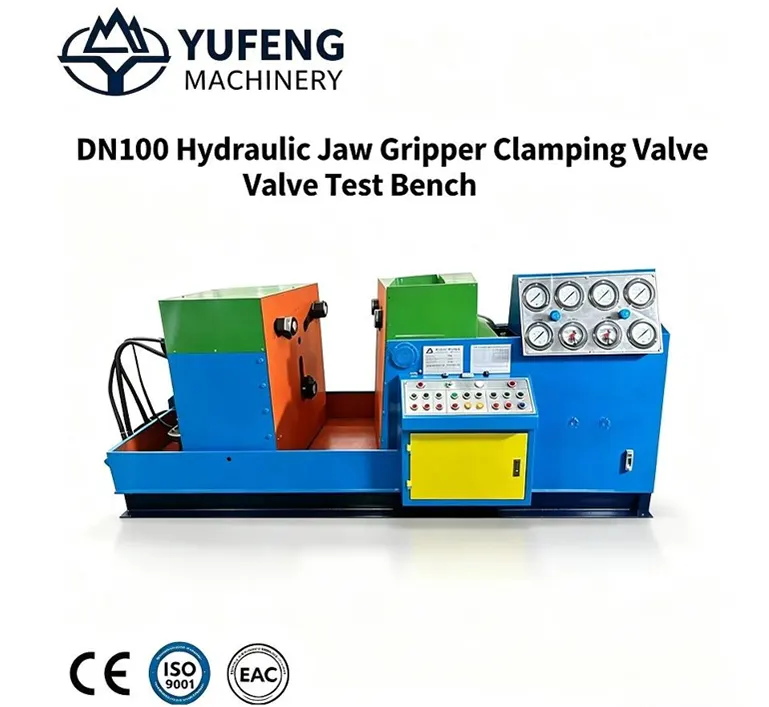

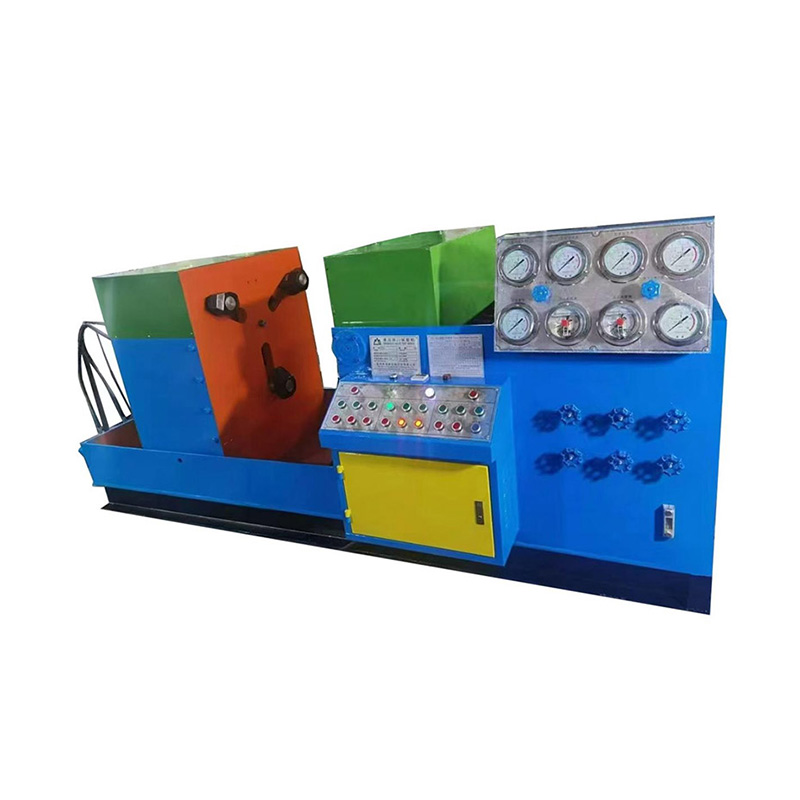

Стенд для испытания зажимного клапана с гидравлическим захватом DN100

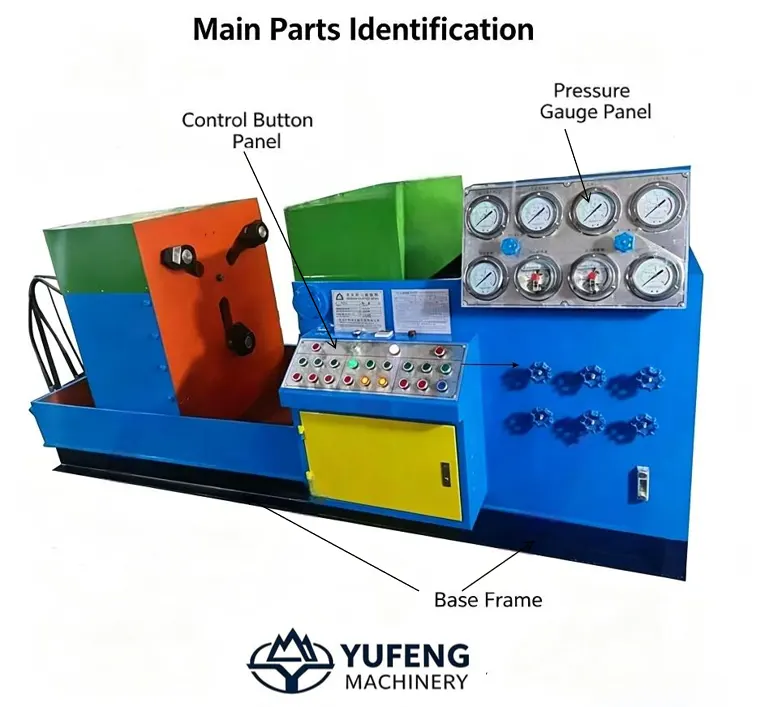

В этом испытательном стенде для зажимных клапанов с гидравлическим захватом DN100 используется конструкция быстрого зажима горизонтальных губок, исключающая трудоемкую разборку традиционных вертикальных испытательных стендов, обеспечивающая быструю загрузку и разгрузку фланцевых прямоточных клапанов в течение 30 секунд, что значительно увеличивает ежедневную производительность проверки для малых и средних мастерских по производству клапанов. Оснащенный 8 группами независимых прецизионных манометров и многоканальными независимыми клапанами регулирования давления, он может одновременно проводить гидростатические испытания на прочность корпуса и двусторонние испытания на герметичность седла, поддерживая сегментированное удержание давления высокого, среднего и низкого давления и функции автоматической компенсации давления.

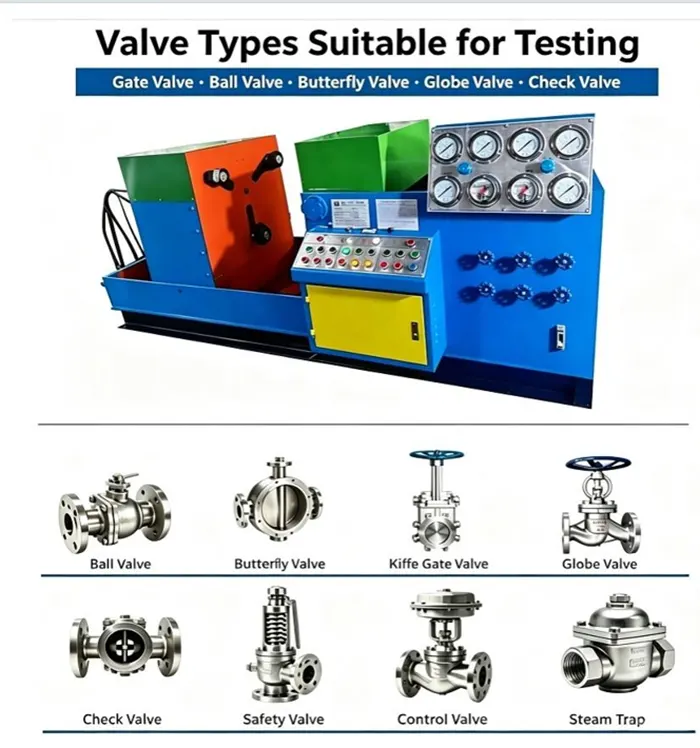

Встроенный закрытый резервуар для циркулирующей воды обеспечивает рециркуляцию испытательной среды, снижает потери водных ресурсов и объем работ по уборке цеха; Централизованная кнопочная панель управления ПЛК объединяет всю логику тестовых операций, включая сброс давления при перегрузке, поддержание давления при сбое питания и тройную защитную блокировку аварийного останова, чтобы избежать повреждения клапанов и оборудования из-за неправильной эксплуатации. Общая компактная планировка экономит производственную площадь, специально адаптирована для фланцевых шаровых кранов DN15 ~ DN100, задвижек, проходных клапанов и обратных клапанов, что широко соответствует небольшим цехам по производству клапанов, нефтехимическим станциям технического обслуживания, инженерным инспекционным залам муниципального водоснабжения и канализации и постам испытания вспомогательных клапанов электростанций.

Поддержка ручной записи данных испытаний в автономном режиме и дополнительное обновление сбора цифровых данных с сенсорным экраном, а также экспортная модификация безопасности CE и многоязычная панель управления, доступная для зарубежных заводов по обработке клапанов. Он осуществляет комплексное тестирование прочности корпуса клапана, герметичности двунаправленного уплотнения вверх и вниз по потоку, соответствует требованиям к сертификационным испытаниям сторонних инспекционных организаций и является экономичным оборудованием для основной проверки для средних и малых линий массового производства клапанов. Если вам нужно стандартизированное оборудование для испытания под давлением с зажимным клапаном с горизонтальной щекой и полной стандартной сертификацией, свяжитесь с нашей технической командой, чтобы получить полные таблицы параметров и официальное ценовое предложение в течение 24 рабочих часов.

Семь основных конкурентных преимуществ

1.Эргономичная конструкция быстрого зажима с горизонтальной челюстью. Режим зажима захвата с горизонтальной боковой губкой, нет необходимости поднимать тяжелые клапаны вертикально; операторы только вставляют корпус клапана горизонтально в зажимную станцию; регулируемый ход кулачков адаптируется к разной толщине фланцев задвижек DN15–DN100; время зажима одного клапана сокращается на 60% по сравнению с вертикальными четырехколонными испытательными стендами; подходит для непрерывного контроля партий клапанов малого и среднего размера; основная зажимная конструкция испытательного стенда для гидравлического зажимного клапана DN100.

2. Многоканальная независимая система отдельного управления давлением: 8 прецизионных манометров, оснащенных независимыми клапанами регулирования давления, отдельно контролируют испытательное давление корпуса, испытательное давление уплотнения на входе и испытательное давление на уплотнение на выходе, реализуя сегментированное удержание высокого/среднего/низкого давления без взаимного влияния давления, полностью отвечая положениям многоступенчатого контроля давления API 598; Стабильный контроль давления является основным преимуществом испытательного стенда зажимного клапана с гидравлическим захватом DN100.

3. Интегрированный бак для хранения средней циркуляции с замкнутым контуром. Нижний встроенный трубопровод для хранения и циркуляции воды, автоматическое восстановление испытательной воды после каждого испытательного цикла, отсутствие утечек среды в инспекционном цехе, снижение ежедневного потребления воды и ручной уборки полов, адаптация к непрерывной производственной среде цеха с длительной сменой.

4. Механизм защиты промышленной безопасности с тройной блокировкой. Встроенный гидравлический предохранительный клапан от перегрузки, автоматический клапан поддержания давления при отключении питания и трехуровневая защитная кнопка физической аварийной остановки; автоматически отключать выходное давление при возникновении избыточного давления, предотвращая повреждение клапана в результате неправильной эксплуатации; Соответствуют спецификациям безопасности промышленного оборудования ЕС CE.

5.Компактная интегрированная компоновка шкафа, позволяющая экономить пол. Все гидравлические силовые агрегаты, электрический шкаф управления, средний резервуар для хранения и зажимная рама интегрированы в одну машину, занимающую менее 3 квадратных метров площади цеха, идеально подходящую для небольших независимых инспекционных помещений, станций технического обслуживания и небольших цехов по производству клапанов с ограниченным пространством.

6. Полная сертификация соответствия глобальным стандартам: Заводское производство строго соответствует системе качества ISO 9001, результаты испытаний полностью соответствуют внутренним стандартам испытаний промышленных клапанов Великобритании и американским спецификациям проверки API 598, а также могут предоставлять полные отчеты о заводских проверках, таблицы калибровочных данных и подтверждающие документы для сторонних испытательных учреждений и принятия зарубежных проектов EPC.

7.Модульная цифровая модернизация, расширяемая конфигурация, сохраненный зарезервированный интерфейс передачи данных в системе управления, может быть позже обновлен до сенсорного экрана, автоматический цикл испытаний ПЛК, запись кривой давления, функция экспорта электронного отчета об испытаниях, реализация цифровой прослеживаемости данных контроля, бесшовная стыковка с заводской интеллектуальной системой управления производством MES.

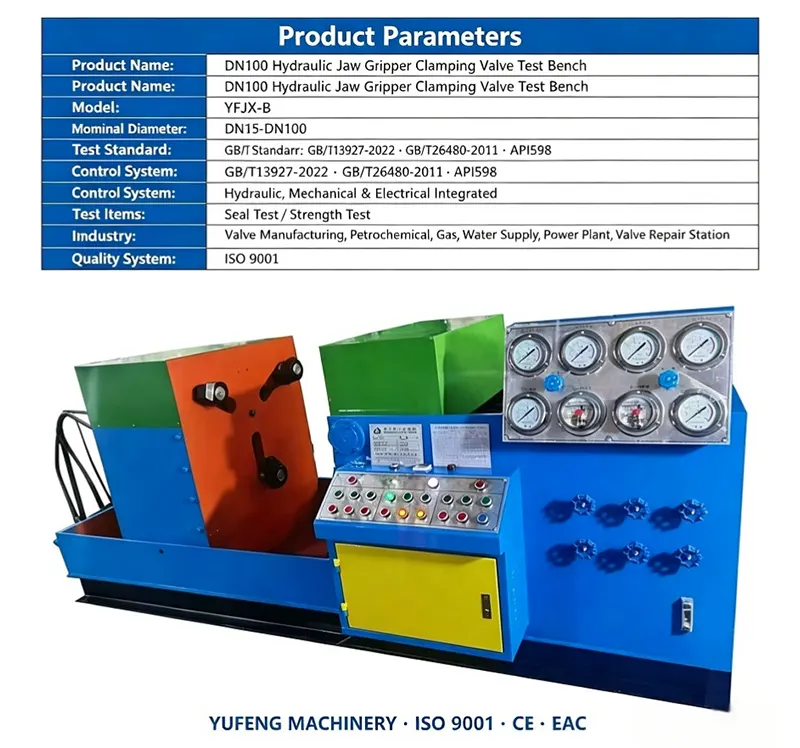

Полный лист технических параметров

Сценарии применения целевого соответствия

1. Заводы по производству средних и малых клапанов: ежедневная автономная проверка готовой продукции для серийных шаровых кранов DN15–DN100, задвижек и проходных клапанов, регулярные испытания корпуса и уплотнений перед доставкой.

2. Станции технического обслуживания нефтехимических и газопроводов: повторная проверка давления при капитальном ремонте на месте для переработанных трубопроводных клапанов, регулярная проверка герметичности вспомогательных регулирующих клапанов станции.

3. Комнаты технического осмотра муниципального водоснабжения и канализации: испытание на прочность и герметичность чугунных клапанов низкого давления для опорных клапанов муниципальных трубопроводов, вспомогательная проверка третьей стороной при приемке проекта.

4. Вспомогательные мастерские теплоэлектростанций и когенерационных установок: вспомогательные запорные клапаны малого диаметра, обратные клапаны, периодическая проверка давления в трубопроводах оборотной воды и отопления электростанций.

5. Независимые сторонние лаборатории по проверке клапанов: проверка стандартных образцов для испытаний на соответствие, предварительная проверка типовых испытаний API перед выдачей официального отчета о сертификации.

6. Зарубежные мелкомасштабные семинары EPC по обработке клапанов: компактное компактное испытательное оборудование для небольших зарубежных сборочных заводов по сборке клапанов, поддержка многоязычных панелей и экспортная сертификация CE.

7. Лаборатории по проверке прототипов научно-исследовательских и опытно-конструкторских работ клапанов: испытание на усталость прототипа клапана малого диаметра из нового материала, сравнительные испытания производительности по оптимизации уплотнительной конструкции.

Глобальная система предпродажного, продажного и послепродажного обслуживания

Предпродажная техническая поддержка

Профессиональные инженеры-технологи по проверке клапанов проводят индивидуальную связь, подтверждают номинальный диаметр клапана, класс давления, необходимые стандарты проверки (API/GB) и объем ежедневных проверок, предоставляют чертеж компоновки машины, проектирование параметров зажимного приспособления, а также бесплатную услугу проверки образцов, выдают целевую экономичную схему испытаний и официальное предложение в течение 24 часов.

Служба производства и отгрузки

Видеоотслеживание всего процесса производства, испытание нагрузочным циклом полного давления перед поставкой на завод с оригинальным отчетом об испытаниях; Экспортные модели имеют ударопрочную и влагонепроницаемую упаковку из утолщенной фанеры, полную гидравлическую схему, электрическую схему, многоязычное руководство по эксплуатации и комплект документов для таможенного оформления, поставляемых вместе с товаром.

Глобальная техническая гарантия после продажи

24-месячная глобальная гарантия на гидравлический зажимной цилиндр челюсти, датчик давления, электрические основные части управления ПЛК; бесплатная поставка нечеловечески поврежденных запасных частей в течение гарантийного срока; обеспечить удаленную онлайн-отладку параметров ПЛК, видеоруководство по проведению испытаний под давлением, услуги по координации технического обслуживания на месте для зарубежных агентов; пожизненная поставка общих гидравлических запасных частей и бесплатные технические консультации по процессу испытаний клапанов.

Часто задаваемые вопросы и официальное руководство по покупке

Вопрос 1: Может ли этот стенд выполнить двунаправленное испытание на герметичность уплотнения, требуемое стандартом API 598?

A1: Да, зарезервированы три независимых канала управления давлением, которые отдельно контролируют давление корпуса, испытательное давление уплотнения на входе и выходе, что полностью соответствует всем положениям многоступенчатого поддержания давления стандарта API 598.

В2: Подходит ли горизонтальный зажим для клапанов из тяжелой легированной стали?

A2: Гидравлический зажим обеспечивает стабильное, постоянное усилие зажима, регулируемый ход зажима и может надежно зажимать фланцевые клапаны из легированной стали, нержавеющей стали и чугуна в пределах DN15–DN100 без скольжения фланца во время испытаний под высоким давлением.

В3: Могу ли я обновить цифровую автоматическую систему тестирования после покупки?

A3: Оборудование резервирует интерфейс расширения данных на заводе, может быть оснащено автоматическим испытательным циклом ПЛК с сенсорным экраном, записью кривой давления и функцией экспорта электронного отчета в любое время для последующего использования.

В4: Поддерживает ли машина модификацию сертификации CE для экспорта за границу?

A4: Мы можем провести полную трансформацию стандарта безопасности CE, настроить многоязычную сенсорную панель и экспортное напряжение 415 В в соответствии с требованиями клиентов на зарубежном рынке, предоставить полный набор сертификационных документов CE для таможенного оформления и приемки проекта.

В5: Каков стандартный цикл производства и доставки?

A5: Стандартный испытательный стенд для гидравлического зажимного клапана DN100. Цикл поставки 30 рабочих дней; Индивидуальная версия высокого давления и цифровая модернизированная модель. Цикл доставки 35–40 рабочих дней.
