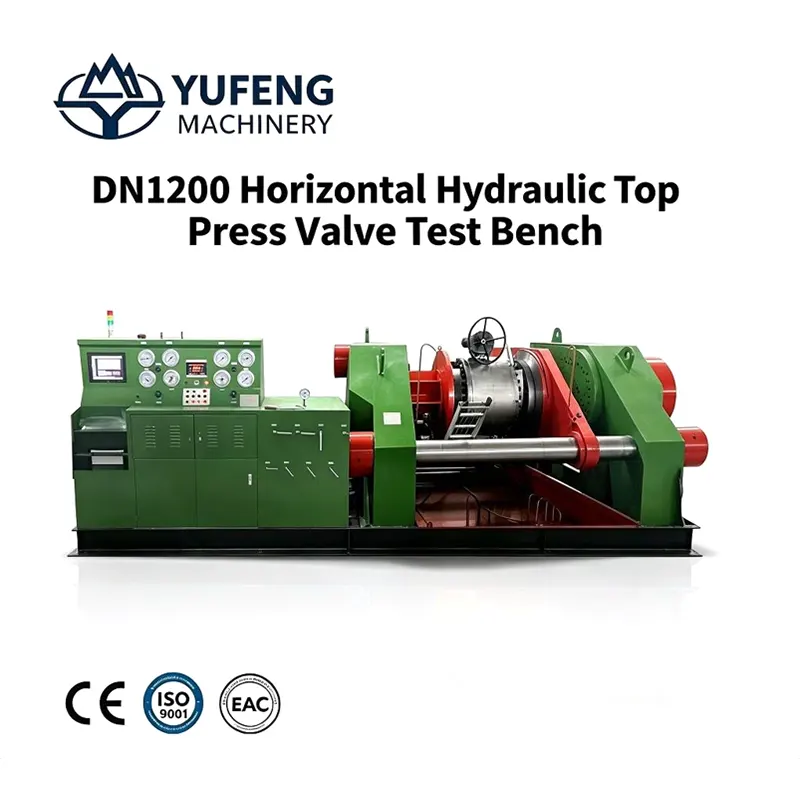

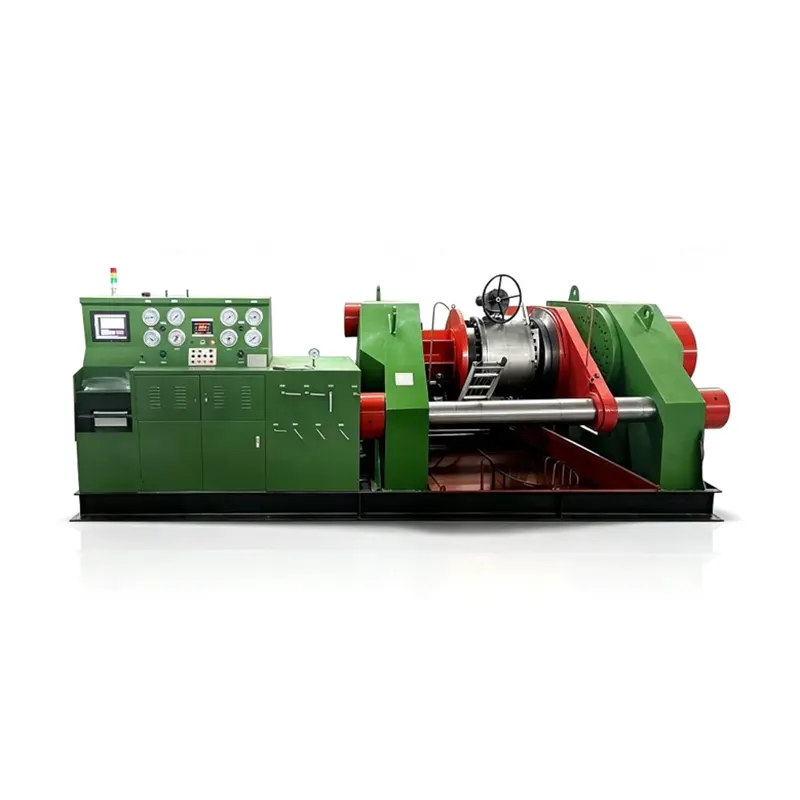

Стенд для испытания клапанов горизонтального гидравлического пресса

Этот стенд для испытания клапанов с горизонтальным гидравлическим верхним прессом DN1200 объединяет гидравлический зажимной механизм, механическую позиционирующую раму, электрическую систему автоматического управления и систему хранения циркуляции испытательной среды в один интегрированный горизонтальный блок, отличающийся разумной общей структурой, полными функциональными модулями, стабильной длительной работой и высоким уровнем автоматической работы. Он применим для комплексных эксплуатационных испытаний, включая прочность корпуса при высоком, среднем и низком давлении, а также двустороннюю герметичность седла фланцевых прямоточных клапанов с номинальным диаметром DN300~DN1200.

Используя крупнотоннажную двухстороннюю гидравлическую зажимную конструкцию с осевым верхним прессованием, оборудование обеспечивает стабильную постоянную силу зажима для сверхтяжелых клапанов большого диаметра; Горизонтальная компоновка позволяет избежать риска безопасности, связанного с вертикальным подъемом негабаритных заготовок, а регулируемый ход горизонтальной направляющей может соответствовать клапанам с корпусом различной длины. Независимая многоканальная система контроля давления отдельно контролирует давление воды в корпусе и давление проверки герметичности, с автоматической функцией компенсации постоянного давления, обеспечивающей стабильность испытательного давления в течение длительных периодов выдержки.

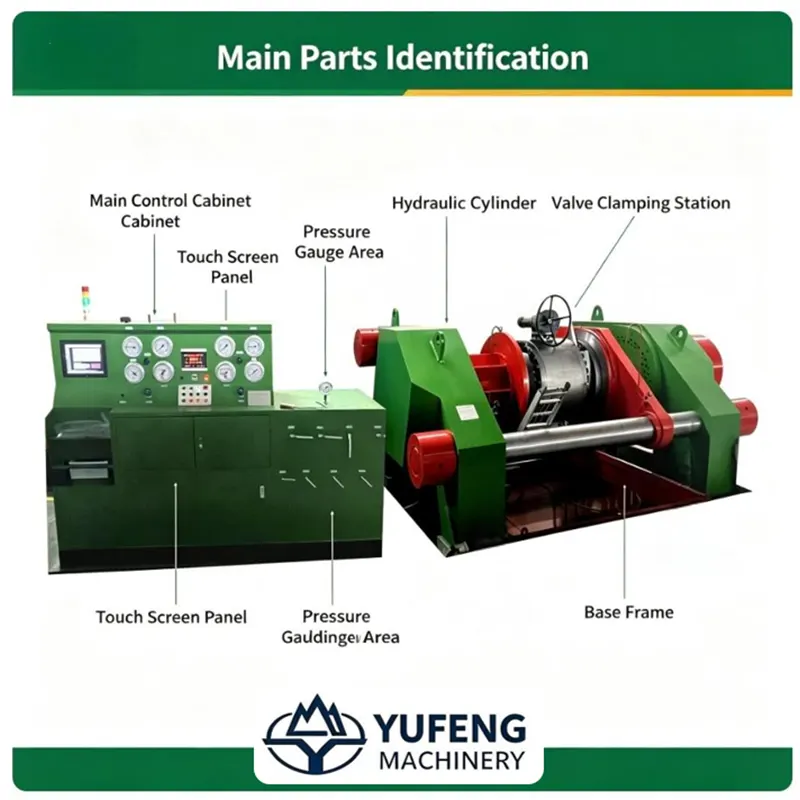

Независимый цифровой шкаф управления оснащен многогрупповыми высокоточными ударопрочными манометрами и модулем записи данных с сенсорным экраном, который может сохранять кривую испытательного давления и экспортировать электронные отчеты о проверках. Утолщенная цельная сварная опорная рама может выдерживать длительные тяжелые нагрузки без деформации, что соответствует требованиям массовых проверок крупных заводов по производству арматуры, заводов нефтехимического трубопроводного оборудования и мастерских по техническому обслуживанию электростанций. Мы можем обеспечить полную трансформацию безопасности CE, многоязычную панель управления и модификацию экспортного напряжения 415 В для зарубежных крупномасштабных производственных баз EPC клапанов. Если вам нужно высоконагруженное оборудование для испытания крупнопроходных горизонтальных осевых верхних напорных клапанов для проверки массовой поставки, свяжитесь с нашей технической командой, чтобы получить полный технический паспорт и долгосрочное ценовое предложение в течение 24 рабочих часов.

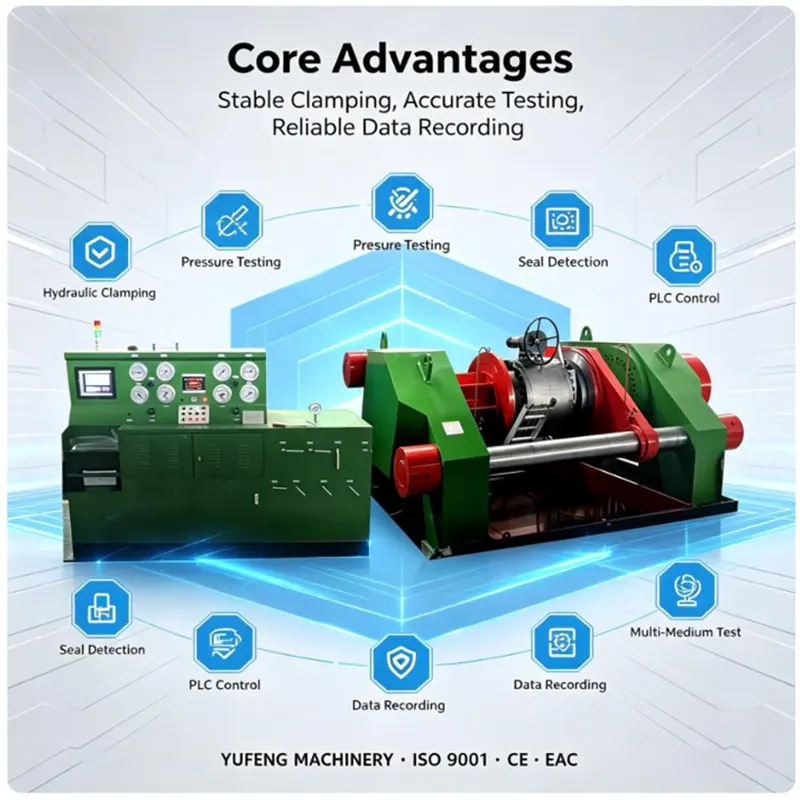

Семь основных дифференцированных преимуществ продукта

1. Крупнотоннажная зажимная рама двухстороннего гидравлического осевого верхнего пресса. Основное преимущество испытательного стенда для испытания клапанов горизонтального гидравлического верхнего пресса DN1200 (модель YFJX-H): двойные большие гидравлические цилиндры обеспечивают двустороннюю синхронную подъемную силу, достаточный зажимной тоннаж для надежной фиксации клапанов из сверхтяжелой легированной стали DN300-DN1200, отсутствие проскальзывания или смещения фланца под высоким испытательным давлением, что решает проблему недостаточного зажимного усилия. «больная точка» малых и средних испытательных стендов для заготовок большого диаметра.

2. Сверхдлинный регулируемый ход горизонтальной направляющей. Удлиненная встроенная горизонтальная направляющая, свободная регулировка расстояния открытия зажима для адаптации к сверхкороткому корпусу и сверхдлинному корпусу больших фланцевых клапанов. Одна машина охватывает весь диапазон спецификаций DN300 ~ DN1200, сокращая затраты на закупку нескольких устройств для крупных производителей клапанов, еще одна основная структурная особенность испытательного стенда для испытаний клапанов с горизонтальным гидравлическим верхним прессом DN1200 (модель YFJX-H).

3. Двойная система испытаний на независимую циркуляцию воды и воздуха. Встроенный независимый резервуар для циркуляционной воды большого объема и воздухозаборный трубопровод высокого давления позволяют проводить испытания на гидростатическую прочность корпуса и двунаправленное испытание на герметичность седла на одной машине, отдельно оснащенной подкачивающими насосами высокого давления для жидких и газовых сред, полностью соответствуют положениям многосреднего многоступенчатого контроля давления стандарта API 598.

4. Сверхмощное утолщенное интегрированное антидеформационное сварное основание. Вся основа машины сварена из очень толстой пластины из углеродистой стали в целом, с усиленной треугольной опорой на обоих концах зажимной рамы, что обеспечивает длительную непрерывную работу с большими нагрузками без изгиба и деформации рамы, что эффективно гарантирует согласованность данных проверки клапанов большого диаметра.

5. Цифровой полнопроцессный автоматический контроль испытаний с сенсорным экраном. Централизованная система управления ПЛК с сенсорным экраном, поддержка автоматического цикла испытаний в один клик, автоматическое удержание временного давления, хранение кривой давления в реальном времени и экспорт электронных отчетов; все параметры давления, времени и защиты могут быть предварительно заданы и сохранены, что значительно снижает вероятность ошибок при ручном управлении.

6. Многоуровневый механизм защиты от тяжелых нагрузок. Оснащен гидравлической защитой от сброса избыточного давления, механическим ограничителем блокировки перебега, аварийным отключением питания и четырехкратной защитной блокировкой при перегрузке, автоматически отключает гидравлический подъем и выходное давление при возникновении ненормальных условий, предотвращая большой разрыв клапана и структурное повреждение оборудования, полностью соответствует стандартам безопасности промышленного тяжелого машиностроения ЕС CE.

7. Зарезервированный модульный интеллектуальный интерфейс расширения для обновления. Главный электрический шкаф управления резервирует порт расширения для передачи данных, клиенты могут позже модернизировать удаленную передачу данных, стыковку системы MES и функции автоматического облачного хранения данных, реализовать полную цифровую отслеживаемость записей проверки больших партий клапанов.

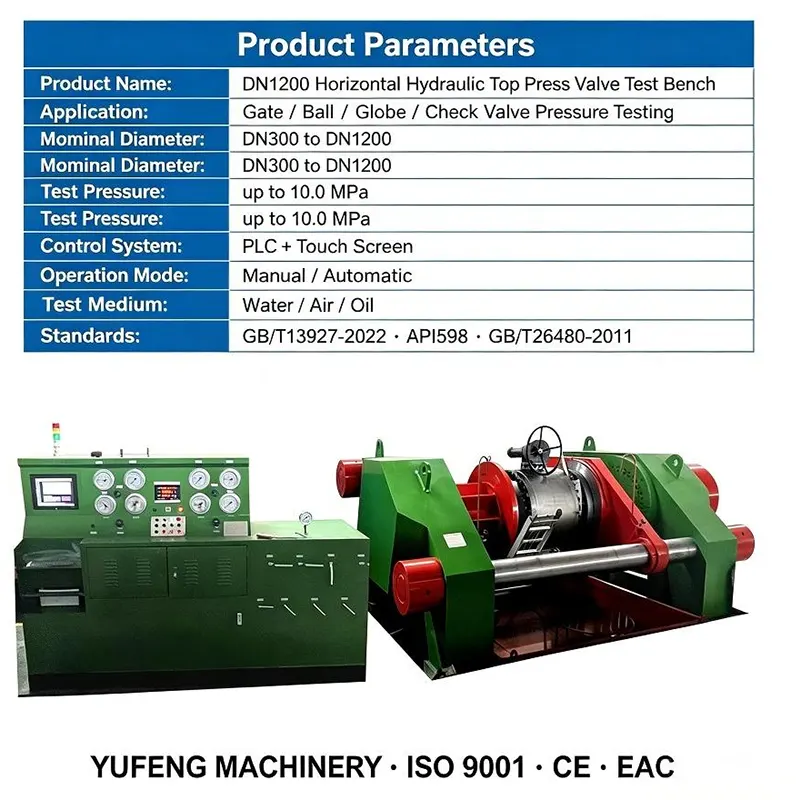

Полная таблица технических параметров

Семь сценариев применения целевого соответствия

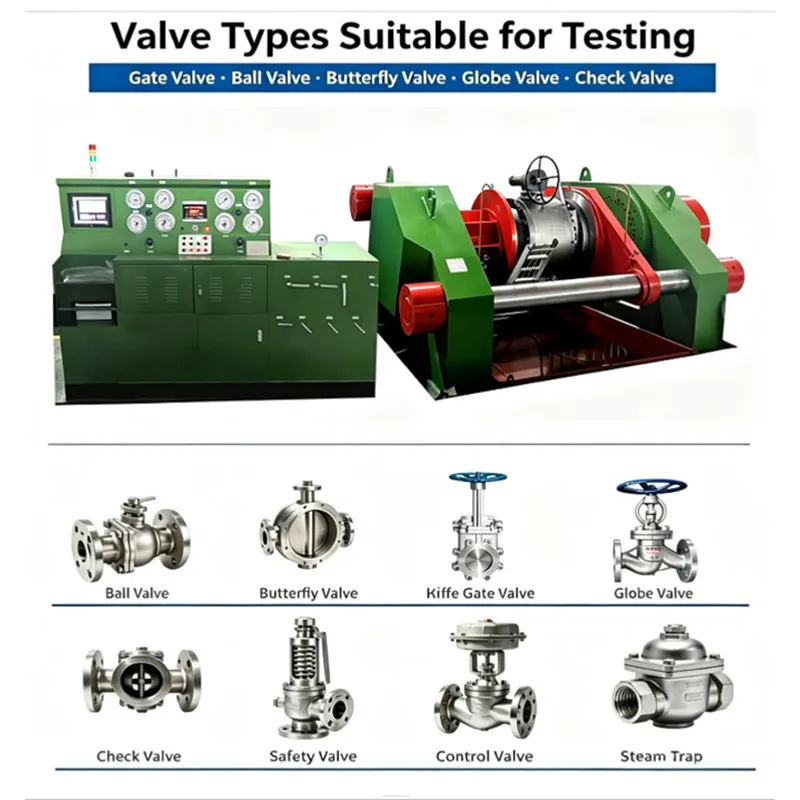

1.Крупномасштабные заводы по производству тяжелых клапанов: пакетная автономная полная проверка больших шаровых кранов DN300-DN1200, задвижек и проходных клапанов перед поставкой на завод, выполнение испытаний на прочность корпуса и двунаправленную герметичность седла.

2. База оборудования трубопроводов для транспортировки нефти и природного газа на большие расстояния: проверка давления крупных запорных клапанов магистральных трубопроводов, поддержка пуско-наладочных проверок для зарубежных энергетических мегапроектов EPC.

3. Цех вспомогательного оборудования для крупных тепловых и атомных электростанций: Периодическая проверка давления вспомогательных клапанов сверхбольшого диаметра, высокой температуры и высокого давления для магистральных трубопроводных систем электростанций.

4. Инспекционный зал крупномасштабного муниципального проекта водоотведения и очистки сточных вод: испытание на прочность и герметичность чугунных трубопроводных клапанов сверхбольшого диаметра для национальных проектов водного хозяйства.

5. Профессиональная станция технического обслуживания и ремонта больших клапанов: повторная проверка восстановленных списанных крупных промышленных клапанов после ремонта и ремонта уплотнительных поверхностей.

6.Завод EPC по сборке и обработке крупных клапанов за рубежом: сверхмощное горизонтальное испытательное оборудование большого диаметра, соответствующая многоязычная сенсорная панель и полный комплект экспортных сертификатов CE для тяжелой техники.

7. Лаборатория исследований и разработок по материалам и характеристикам уплотнения больших клапанов: испытания под давлением в цикле усталости клапанов сверхбольшого диаметра из нового сплава, сравнительные испытания на герметичность различных жестких уплотнительных конструкций.

Глобальная комплексная система предпродажного, внутрипродажного и послепродажного обслуживания

Предпродажная техническая поддержка по настройке

Профессиональные инженеры-технологи по проверке давления в крупных клапанах проводят глубокую техническую связь один на один, подтверждают диапазон номинального диаметра клапана, максимальное испытательное давление, стандарт проверки исполнения, результаты ежедневного массового контроля и расположение подшипникового пространства заводского цеха, предоставляют чертеж фундамента оборудования, схему настройки хода направляющей и бесплатную услугу по проверке давления на образцах клапанов, выдают целевое комплексное решение для испытаний в тяжелых условиях и официальное предложение в течение 24 рабочих часов.

Услуги по производству и экспортным поставкам

Видеоотслеживание всего процесса в режиме реального времени за ходом производства тяжелого оборудования, испытание под давлением в непрерывном цикле при полной нагрузке перед поставкой на завод с сохранением оригинального полного отчета об испытаниях; Экспортная версия имеет очень толстую раму из цельного дерева + усиленную стальным ремнем ударопрочную и влагонепроницаемую упаковку, полную гидравлическую принципиальную схему, электрическую схему для тяжелых условий эксплуатации, многоязычное полное руководство по эксплуатации и полный комплект сертификационных документов по таможенному оформлению, поставляемых вместе с машиной.

Глобальная гарантия технического качества после продажи

Двусторонние большие гидравлические зажимные цилиндры, подкачивающие насосы высокого давления, основные электрические компоненты ПЛК с сенсорным экраном имеют 24-месячную глобальную гарантию, бесплатную поставку запасных частей, не причиняющих вреда человеку, в течение гарантийного срока; обеспечить удаленную онлайн-отладку параметров ПЛК, полное видеоруководство по тестированию тяжелых клапанов, координацию местных профессиональных агентов по тяжелому машиностроению за границей для обеспечения установки, ввода в эксплуатацию и технического обслуживания на месте; пожизненная поставка общих тяжелых механических и гидравлических запасных частей, бесплатные долгосрочные технические консультации по процессу испытаний больших клапанов под давлением.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

Вопрос 1: Может ли этот большой испытательный стенд выполнить многоступенчатую проверку поддержания давления в двойной среде, воде и воздухе, требуемую стандартом API 598?

A1: Да, независимые трубопроводы для подачи воды и воздуха под высоким давлением оборудованы, отдельно контролируют прочность корпуса, испытание под давлением воды и испытание на герметичность седла, полностью соответствуют всем пунктам проверки многоступенчатого удержания давления и переключения среды стандарта API 598 для клапанов большого диаметра.

Вопрос 2: Стабильно ли усилие зажима двухстороннего гидравлического осевого верхнего пресса для клапанов из сверхтяжелой легированной стали DN1200?

A2: Двунаправленный синхронный крупнотоннажный гидравлический подъемник обеспечивает постоянную равномерную силу зажима, длинная горизонтальная направляющая обеспечивает соосность зажима клапана, отсутствие смещения и скольжения под сверхвысоким испытательным давлением, полностью адаптируется к сверхтяжелым промышленным клапанам большого диаметра.

В3: Можно ли обновить удаленную загрузку цифровых данных и функцию стыковки MES после покупки оборудования?

A3: Центральная система управления резервирует порт расширения промышленной передачи данных на заводе, клиенты могут позже модернизировать удаленную передачу кривой давления, облачное хранилище данных и функцию стыковки заводской интеллектуальной системы управления MES в любое время для дальнейшего использования.

В4: Может ли машина выполнить полную трансформацию стандартов безопасности тяжелого промышленного оборудования CE для экспорта за границу?

A4: Мы можем завершить всю трансформацию безопасности тяжелой техники CE в соответствии с требованиями рынка зарубежных мегапроектов, настроить многоязычную сенсорную панель и экспортное напряжение 415 В для тяжелой промышленности, предоставить полный комплект сертификационных документов CE для таможенного оформления и аудита приемки крупных энергетических проектов за рубежом.

В5: Каков стандартный цикл производства?

A5: Стенд для испытания клапана горизонтального гидравлического верхнего пресса со стандартным ходом DN1200 (модель YFJX-H). Цикл поставки составляет 40 рабочих дней; Индивидуальная сверхдлинная направляющая, сверхвысокое давление и цифровая дистанционная модернизированная модель. Цикл доставки модели составляет 45 ~ 50 рабочих дней.

Руководство по покупке

Пожалуйста, отправьте подробную информацию, включая диапазон номинальных диаметров клапана, максимальное испытательное давление, стандарт проверки исполнения, количество ежедневной массовой проверки, состояние подшипников фундамента завода и требования к экспортному напряжению/сертификации, в почтовый ящик нашей инженерной группы. Наша техническая команда в течение 24 рабочих часов разработает комплексное комплексное решение для проверки давления крупногабаритных горизонтальных осевых клапанов верхнего давления для тяжелых условий эксплуатации и долгосрочные льготные предложения по оптовым закупкам, а также поддержит ежегодные оптовые заказы в рамках сотрудничества для крупных заводов по производству тяжелых клапанов и глобальных сверхбольших энергетических трубопроводов EPC, поддерживающих проектные заказы.
