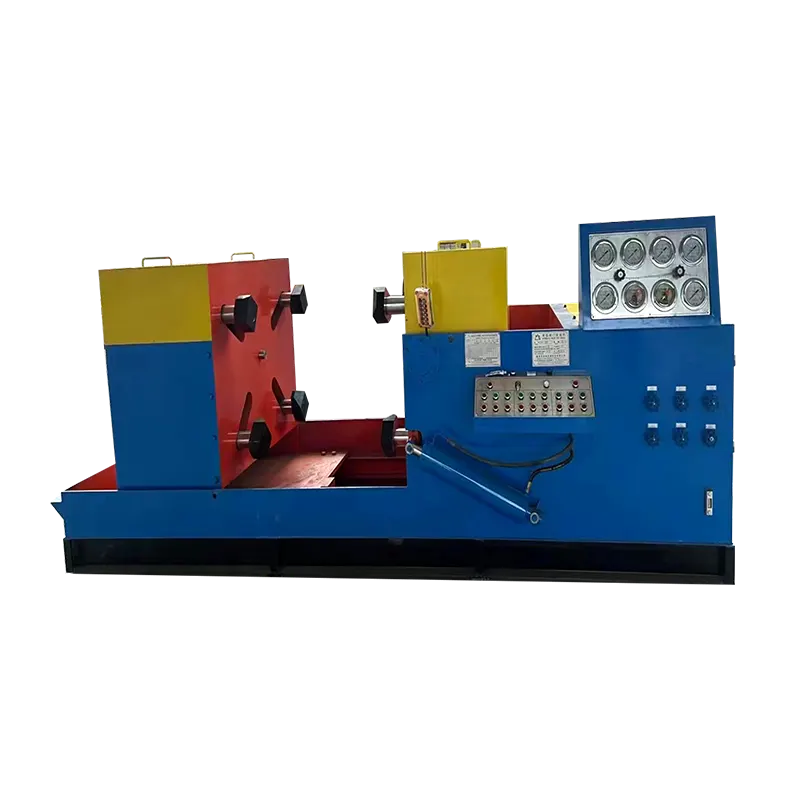

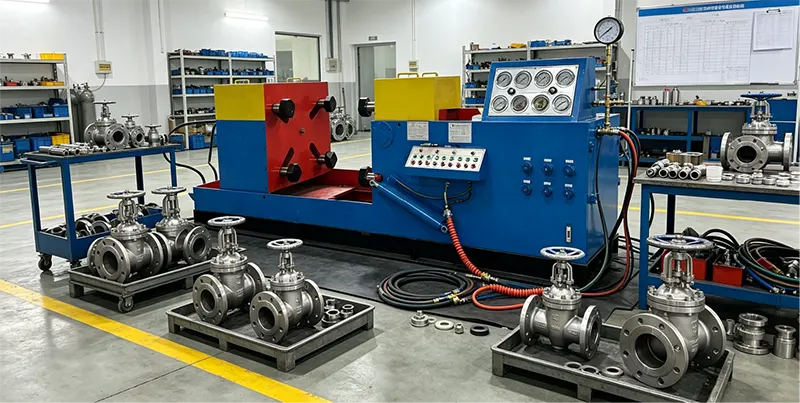

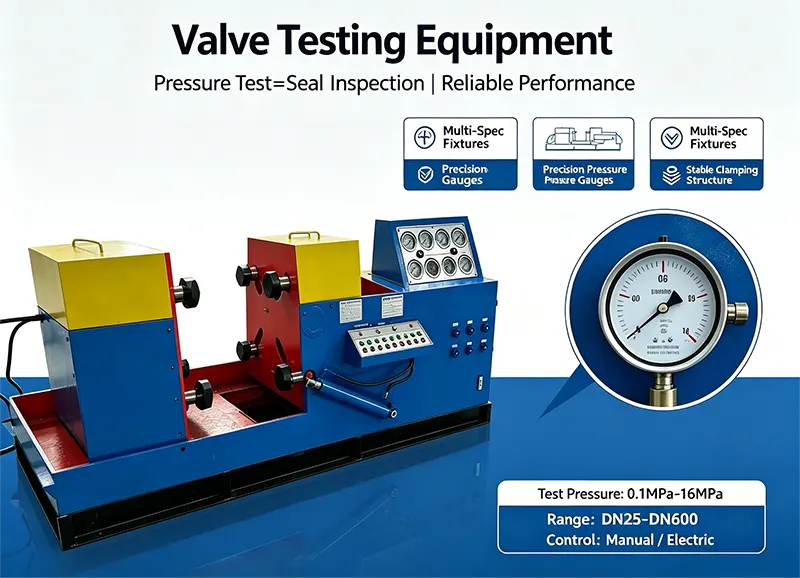

Стенд для испытаний зажимного клапана с гидравлическим захватом DN600 для тяжелых условий эксплуатации

Охватывает диапазон испытательных диаметров от DN250 до DN600 (от 10 до 24 дюймов). Оснащен гибкими регулируемыми рабочими столами, правый рабочий стол может наклоняться на 90 градусов для облегчения проверки. Настраиваемый диапазон давления от PN16 до PN420 бар в зависимости от требований заказчика. Торцевое уплотнительное кольцо между клапаном и глухой пластиной позволяет осуществлять непосредственный визуальный контроль утечки. Соответствует GB/T 13927 и API 598. отраслевые стандарты испытаний. Широко используются на заводах по производству клапанов для заводского контроля качества и ремонтных мастерских.

Подробное описание продукта Краткие сведения

1.Стенд для испытания зажимных клапанов с гидравлическим захватом DN600 для тяжелых условий эксплуатации подходит для фланцевых концевых соединений, включая задвижки, проходные клапаны, обратные клапаны, шаровые краны и другие промышленные клапаны.

2. Метод зажима: гидравлический захват зажимает заднюю часть фланца клапана без воздействия внешней силы на корпус клапана.

3. Уплотнение между клапаном и глухой пластиной: уплотнительное кольцо торцевой поверхности, позволяющее осуществлять непосредственный визуальный осмотр мест утечек для быстрой оценки целостности уплотнения.

4. Испытательный стенд зажимного клапана с гидравлическим захватом DN600 для тяжелых условий эксплуатации поддерживает испытательные среды, включая воду для испытаний на прочность корпуса и герметичность под высоким давлением, а также газ под низким давлением от 4 до 7 бар (воздух или азот) для пневматических испытаний на герметичность.

5. Завершенные тестовые задания: испытание гидростатического корпуса при 1,5-кратном номинальном давлении, испытание водяного уплотнения высокого давления в 1,1 раза номинального давления и пневматическое испытание на герметичность при низком давлении от 4 до 7 бар.

6. Диапазон испытательных диаметров: от DN250 до DN600 (от 10 до 24 дюймов), подробную информацию см. в таблице диапазонов испытаний под давлением.

7. Конфигурация рабочего стола: правый рабочий стол может наклоняться на 90 градусов для удобства осмотра, левый подвижный стол может перемещаться влево и вправо.

8. Основное преимущество: гидравлический захват обеспечивает надежный зажим без внешней силы на корпусе клапана, наклон правого стола на 90 ° для удобного наблюдения за утечками и гибкую регулировку рабочего стола для клапанов различных размеров.

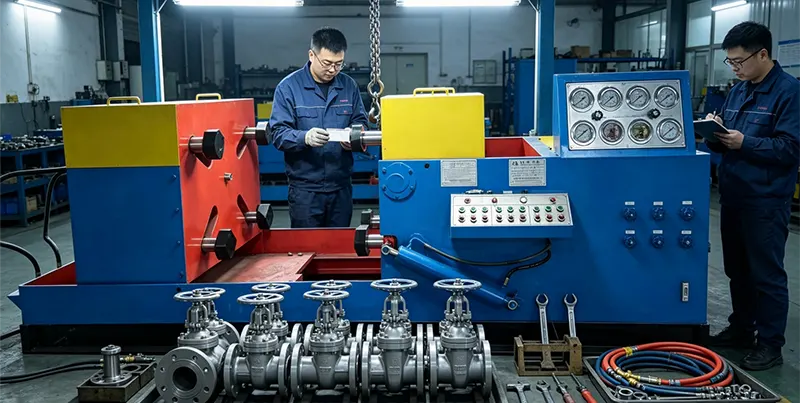

Особенности продукта и области применения

Особенности краткие моменты

1. Гидравлический захват зажимает фланец назад без воздействия внешней силы на корпус клапана.

2. Уплотнительное кольцо торцевой поверхности обеспечивает герметичность испытаний с непосредственным наблюдением за утечками.

3.Правый рабочий стол может наклоняться на 90 градусов для удобства осмотра и обслуживания.

4. Левый подвижный стол может регулироваться влево и вправо для гибкого позиционирования клапана.

5. Поддерживает как водные, так и газовые испытательные среды для комплексных испытаний.

6. Широкий регулируемый диапазон испытаний от DN250 до DN600 (от 10 до 24 дюймов).

7. Настраиваемый диапазон давления от PN16 до PN420 Bar в зависимости от требований заказчика.

8. Высокоточные манометры для точного контроля давления.

9. Электрическая система удержания давления обеспечивает стабильное и длительное поддержание давления.

10. Соответствует международным стандартам испытаний GB/T 13927 и API 598.

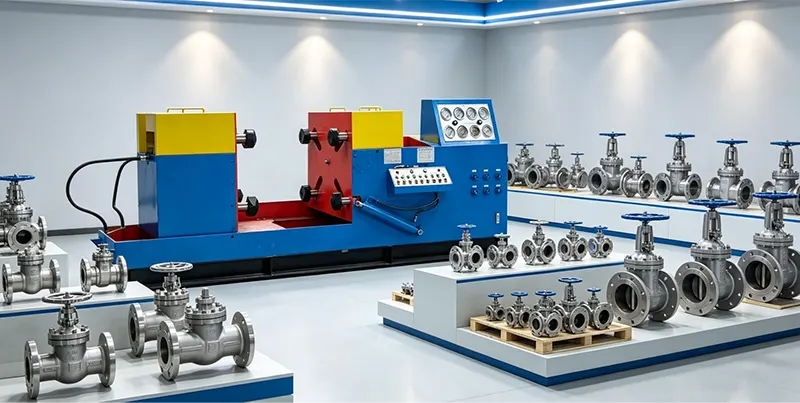

Краткое описание приложений

Производители арматуры для заводских приемочных испытаний, Мастерские по ремонту и техническому обслуживанию арматуры, Электростанции для обслуживания арматуры, Нефтяная и газовая промышленность, Химическая и нефтехимическая промышленность, Горнодобывающая и металлургическая промышленность, Сети водоснабжения и централизованного теплоснабжения, Сторонние агентства по тестированию и ремонту

Таблица технических данных

Таблица диапазонов испытаний под давлением

Часто задаваемые вопросы

1. Вы производитель или торговая компания?

Мы являемся производителем клапанного оборудования Yufeng в Вэньчжоу, прямым заводом, имеющим сертификаты ISO 9001 и CE, специализирующимся на испытательных стендах для испытаний клапанов с гидравлическими захватами.

2. Каков диапазон испытательных диаметров этой машины?

Он охватывает диаметры от DN250 до DN600 (от 10 до 24 дюймов) для фланцевых клапанов. Расстояние между рабочим столом регулируется от 450 до 1500 мм, что позволяет использовать клапаны различной длины.

3.Каковы максимальные размеры фланцев, с которыми он может работать?

Он может тестировать фланцы с внешним диаметром от 460 до 840 мм и толщиной от 26 до 70 мм. Это относится к большинству промышленных фланцевых клапанов для тяжелых условий эксплуатации в этом диапазоне размеров.

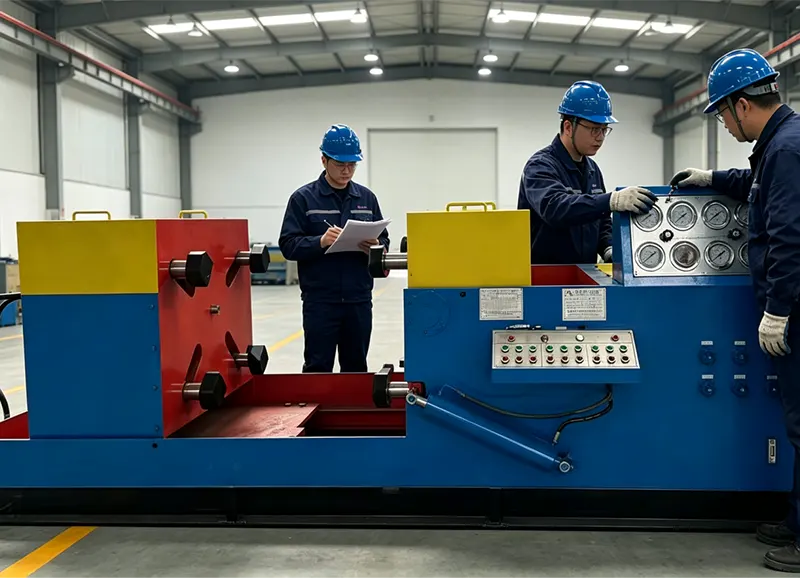

4. Как работает зажим? Не повредит ли это клапан?

Гидравлический захват зажимает только заднюю часть фланца клапана. К корпусу клапана не прилагается никакая внешняя сила, поэтому конструкция клапана остается полностью неповрежденной – это ключевое преимущество по сравнению с типами с верхним давлением.

5. Какова максимальная сила зажима?

Машина обеспечивает усилие зажима до 200 тонн, создаваемое четырьмя зажимными цилиндрами диаметром 180 мм каждый. Это обеспечивает стабильное крепление даже тяжелых клапанов при высоком испытательном давлении.

6.Какого испытательного давления может достичь эта машина?

Стандартные модели охватывают PN16–PN160 (для DN250) и PN16–PN25 (для DN600). Однако мы можем настроить систему давления от PN16 до PN420 Бар (42,0 МПа) в соответствии с вашими конкретными требованиями к номинальным характеристикам клапана.

7. Регулируется ли рабочий стол для клапанов разных размеров?

Да. Левый рабочий стол можно перемещать влево и вправо, а правый рабочий стол можно наклонять на 90 градусов для облегчения установки больших клапанов и визуального контроля утечек во время испытания. Это значительно повышает удобство эксплуатации.

8.Какой метод уплотнения используется между клапаном и глухой пластиной?

Уплотнительное кольцо торцевой поверхности. Это позволяет вам непосредственно наблюдать за любыми точками утечки во время испытания, что важно для быстрой и точной оценки.

9.Какие тестовые носители поддерживаются?

Вода для гидростатических испытаний (прочность корпуса и уплотнение под высоким давлением) и газ низкого давления (воздух или азот) от 4 до 7 бар для пневматических испытаний на герметичность.

10.Каким стандартам испытаний соответствует эта машина?

Он соответствует GB/T 13927 и API 598. По запросу мы также можем настроить логику управления в соответствии с API 6D или другими стандартами.

11.Можете ли вы настроить машину для более высокого давления или больших размеров?

Да. Мы предлагаем полную настройку OEM/ODM, включая расширенный диапазон давления (до PN420), больший диапазон диаметров, более длинный ход или специальные системы управления. Просто укажите характеристики вашего клапана.

12.Каково стандартное время выполнения заказа?

Для стандартных конфигураций (с общим диапазоном давления) срок поставки составляет 21–30 дней. Изготовление индивидуальных моделей может занять 30–35 дней в зависимости от сложности.

13.Какую информацию я должен предоставить, чтобы получить точное предложение?

Сообщите нам: тип клапана (шиберный/проходной/обратный/шаровой), номинальный диаметр (DN или дюймы), необходимое испытательное давление (PN или класс), внешний диаметр и толщина фланца, длина конструкции, а также нужна ли вам функция наклона на 90° или система сбора данных. Мы ответим в течение 24 часов.
