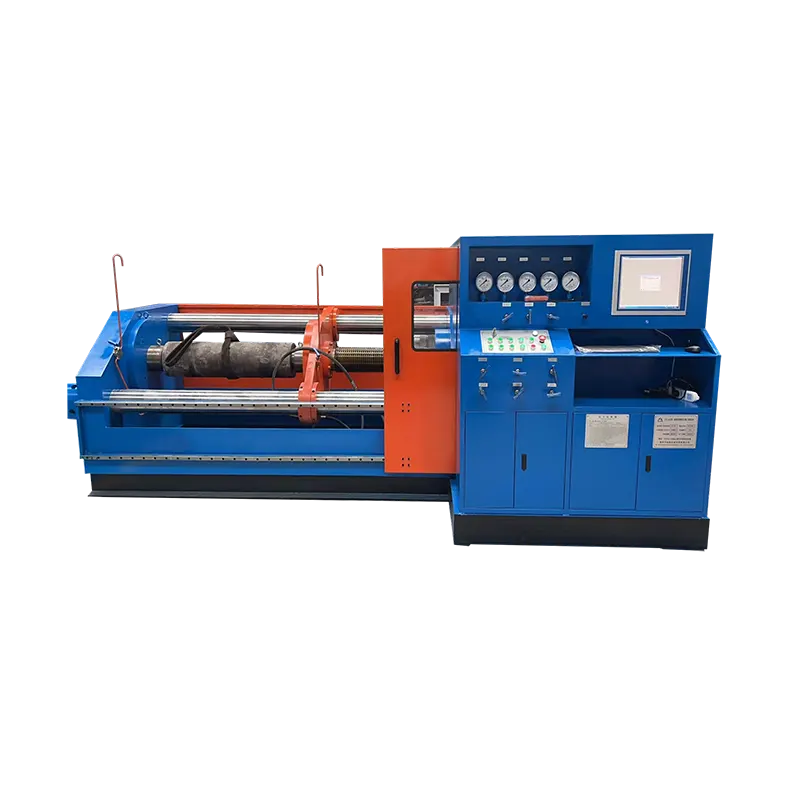

Стенд для испытания горизонтальных зажимных клапанов DN400

Прецизионный винтовой механизм обеспечивает стабильную и равномерную силу зажима с меньшим риском утечки гидравлической жидкости по сравнению с гидравлическими машинами. Оснащен высокоточными манометрами и электрической системой удержания давления. Соответствует стандарту испытаний GB / T 13927 2022. Широко используется на заводах по производству клапанов для заводского контроля качества и ремонтных мастерских.

Подробное описание продукта Краткие сведения

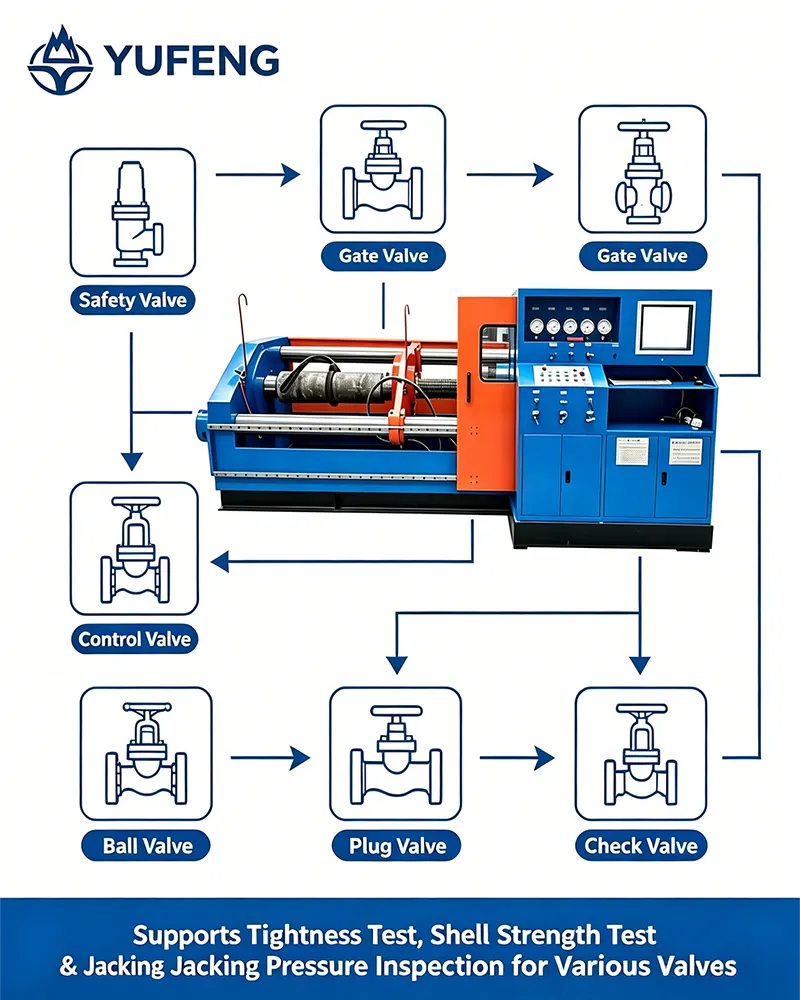

1 Стенд для испытания клапанов с осевым зажимом с горизонтальным винтом DN400 подходит для фланцевых, приварных и резьбовых концевых соединений, включая шаровые краны, задвижки, проходные клапаны, обратные клапаны и другую промышленную арматуру.

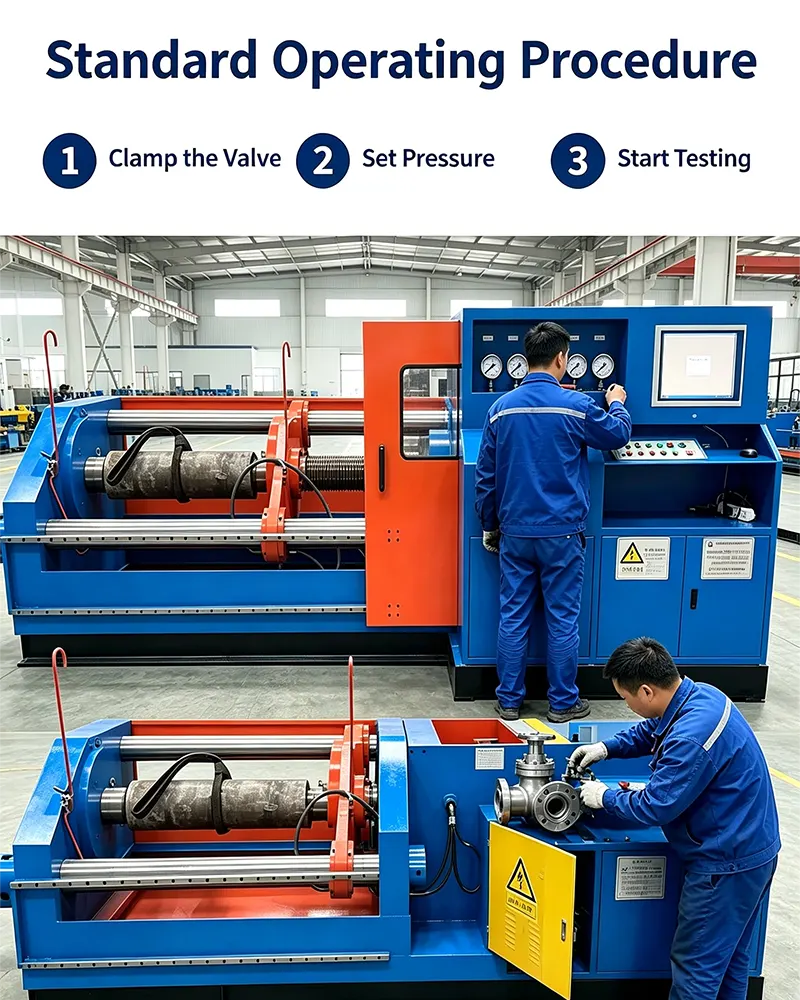

2 Метод зажима: трехфазный двигатель приводит в движение механическую гайку и винт, прижимая уплотнительную пластину к торцевой поверхности клапана, обеспечивая стабильное осевое уплотнение торцевой поверхности с минимальной внешней силой на корпусе клапана.

3 Уплотнение между клапаном и уплотнительной пластиной: торцевое уплотнение с помощью уплотнительного кольца или плоской прокладки, позволяющее осуществлять непосредственный визуальный осмотр мест утечек для быстрой оценки целостности уплотнения.

4 Испытательный стенд с горизонтальным винтом и осевым зажимным клапаном DN400 поддерживает испытательные среды, включая воду для испытаний на прочность корпуса и герметичность под высоким давлением, а также газ или азот под низким давлением от 4 до 7 бар для пневматических испытаний на герметичность.

5 Выполненные тестовые задания: испытание на гидростатическую прочность корпуса при 1,5-кратном номинальном давлении, испытание водяного уплотнения под высоким давлением в 1,1 раза от номинального давления и пневматическое испытание на пневматическую герметичность при низком давлении от 4 до 7 бар.

6 Диапазон испытательных диаметров: от DN50 до DN400, с гибкой регулировкой хода для соответствия корпусу клапана различной длины.

7 Зажимной механизм: прецизионная система винтов и гаек, приводимая в движение трехфазным двигателем, обеспечивающая равномерную и стабильную силу зажима.

8 Измерение давления: оснащено высокоточными манометрами и электрической системой поддержания давления для точного и стабильного поддержания давления во время испытаний.

9 Основное преимущество: по сравнению с чисто гидравлическими машинами винтовая конструкция обеспечивает постоянную силу зажима при сниженном риске утечки гидравлической жидкости, что делает ее идеальной для долгосрочного повторяющегося контроля качества клапанов среднего давления.

Особенности продукта и области применения

Краткое описание особенностей

1. Механическая винтовая зажимная конструкция обеспечивает стабильную и равномерную силу зажима с меньшим риском утечки гидравлической жидкости.

2. Трехфазный двигатель с приводом от гайки и винтовой системы для надежной и удобной в обслуживании работы.

3. Широкий регулируемый диапазон испытаний от DN50 до DN400 для клапанов различных характеристик.

4. Гибкая регулировка хода позволяет использовать корпус клапана различной длины.

5. Высокоточные манометры для точного контроля давления.

6. Электрическая система удержания давления обеспечивает стабильное поддержание давления в течение длительного времени.

7. Поддерживает как водные, так и воздушные испытательные среды для комплексных возможностей тестирования.

8. Соответствует международным стандартам испытаний GB/T 13927 2022.

9. Низкая стоимость обслуживания по сравнению с гидравлическими системами.

10. Идеально подходит для долгосрочного повторяющегося контроля качества клапана среднего давления.

Краткое описание приложений

● Производители клапанов для заводского контроля качества FAT.

● Ремонтно-технические мастерские по капитальному ремонту арматуры ТОиР.

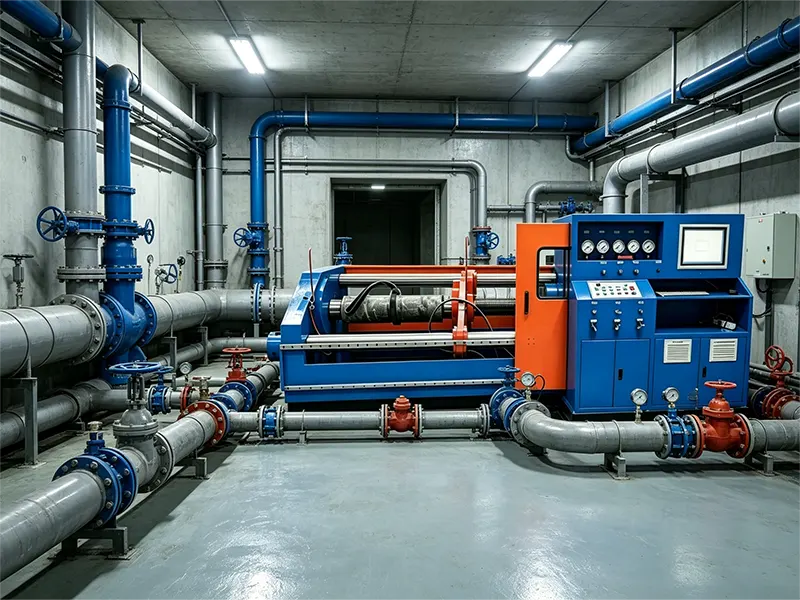

● Электростанции для обслуживания арматуры

● Химическая и нефтехимическая промышленность.

● Горнодобывающая и металлургическая отрасли.

● Крупные промышленные конечные пользователи для входного контроля качества IQC.

● Сторонние агентства по тестированию и ремонту.

● Сети централизованного теплоснабжения и системы водоснабжения.

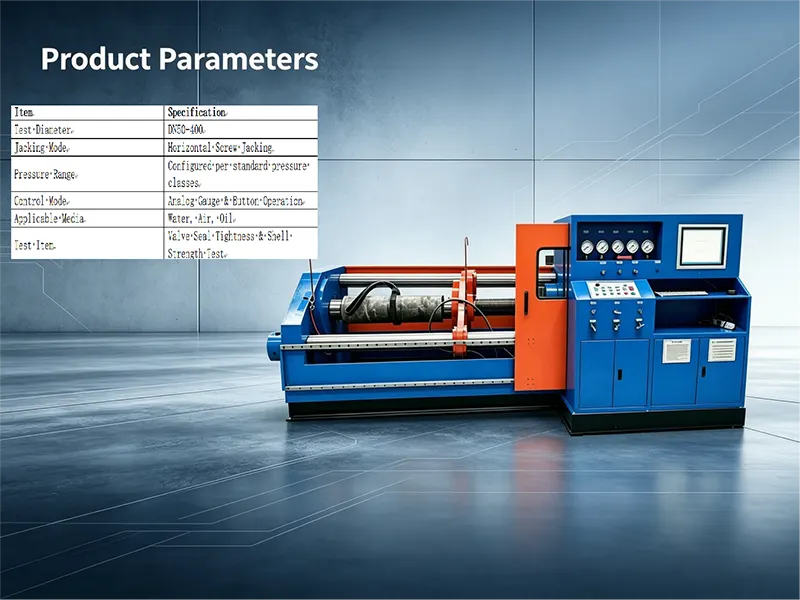

Таблица технических данных

Краткие вопросы и ответы

1. Вы торговая компания или производитель?

Мы являемся производителем оборудования для клапанов Yufeng в Вэньчжоу, прямым заводом, специализирующимся на исследованиях, разработках и производстве оборудования для испытаний и шлифования клапанов.

2. Каков минимальный заказ для этого испытательного стенда?

Минимальный заказ составляет всего 1 комплект, приветствуются небольшие пробные заказы и оптовые закупки.

3 Какие сертификаты качества у вас есть?

Оборудование произведено под строгим контролем качества, имеет сертификаты CE и ISO, доступные по запросу.

4 Почему стоит выбрать винтовой зажим вместо гидравлического зажима?

Винтовой механизм поддерживает постоянное усилие зажима, снижает риск утечки гидравлической жидкости, снижает затраты на техническое обслуживание и идеально подходит для долгосрочного повторяющегося контроля качества клапанов среднего давления.

5 Каким стандартам испытаний соответствует эта машина?

Соответствует GB/T 13927 2022, а также может соответствовать стандартам API и ISO по запросу.

6 Поддерживаете ли вы индивидуальные услуги OEM ODM?

Да, мы настраиваем диапазон испытательных диаметров, ход, усилие зажима и системы управления в соответствии с конкретными требованиями.

7 Какие тестовые носители он поддерживает?

Поддерживает как воду для гидростатических испытаний, так и воздух низкого давления или азот для пневматических испытаний на герметичность.

8 Каково стандартное время выполнения?

Стандартная конфигурация обычно от 21 до 30 дней, модели по индивидуальному заказу — от 30 до 35 дней.

9. Какие условия оплаты вы принимаете?

Обычно банковский перевод с 30-процентным депозитом и 70-процентным балансом перед отправкой, аккредитив по предъявлении также приемлем.

10 Какую информацию я должен предоставить для предложения?

Пожалуйста, сообщите тип клапана, диапазон диаметров DN, номинальное давление PN, тип соединения клапана фланцевое, сварное или резьбовое, а также требования к объему производства.
