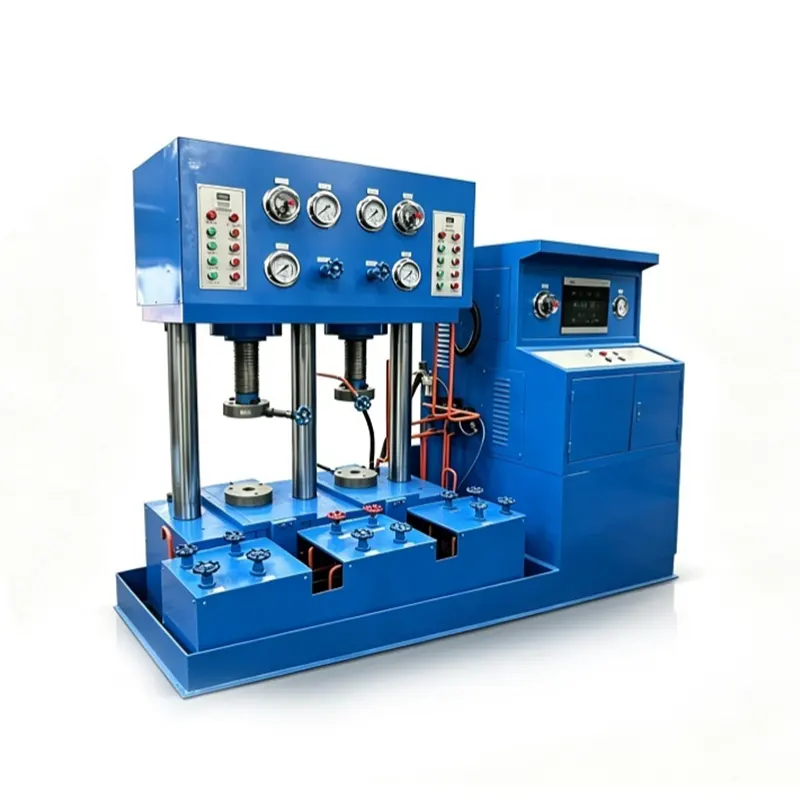

Стенд для испытания вертикальных клапанов с двумя станциями с винтовым приводом

Этот двухстанционный стенд для испытания клапанов вертикального осевого сжатия с винтовым приводом основан на прецизионном винтовом механизме для обеспечения равномерного и стабильного зажима. Две рабочие станции могут работать одновременно или независимо, выполняя опрессовку двух клапанов одновременно, что значительно повышает общую эффективность обнаружения. Он совместим с различными фланцевыми клапанами среднего и малого калибра, способен выполнять испытания на прочность корпуса клапана и двунаправленную проверку герметичности при удержании давления уплотнения, полностью соответствуя стандарту испытаний под давлением GB/T13927. Машина оснащена прецизионными манометрами и системой контроля поддержания давления, поддерживающей две тестируемые среды: воду и воздух. Принятие вертикальной планировки для экономии площади цеха; винтовой зажим позволяет постоянно поддерживать постоянную силу сжатия, что идеально подходит для периодической проверки герметичности и прочности клапанов среднего и малого размера.

Исправлены основные параметры, извлеченные из содержимого изображения:

● Применимый диапазон калибров: DN15 ~ DN1000.

● Габаритные размеры: 2500×1200×1780 мм.

● Общий вес машины: 3 тонны.

● Номинальная мощность: 5 кВт.

Общие проблемы отрасли и целевые решения

3.1 Существующие универсальные проблемы при испытаниях фланцевых клапанов среднего и малого калибра

В настоящее время большинство производителей клапанов сталкиваются с двумя серьезными трудностями при ежедневной проверке клапанов:

1. Низкая эффективность тестирования на одной станции: традиционный стенд для испытания клапанов на одной станции может тестировать только один клапан за раз. Процедуры, включающие загрузку, зажим, удержание давления и разгрузку, выполняются последовательно с большим временем простоя. При заказе крупных партий инспекционные мощности не успевают за объемом производства, что приводит к задержке доставки.

2. Нестабильная сила зажима влияет на точность обнаружения: гидравлическое быстрозажимное оборудование склонно к колебаниям давления во время длительного удержания давления; обычный ручной зажим не может поддерживать постоянное усилие затяжки, что легко приводит к отклонению уплотнения, что приводит к противоречивым данным испытаний и неправильной оценке квалифицированной продукции. Между тем, многие виды оборудования занимают слишком большую площадь цеха, что не способствует компактному расположению производственных линий.

3.2 Целевые решения по оптимизации данного оборудования

Чтобы решить две вышеупомянутые основные проблемы, ограничивающие эффективность заводского контроля и точность испытаний, двухстанционный испытательный стенд для вертикального осевого компрессионного клапана с винтовым приводом осуществляет целевую оптимизацию конструкции: Оптимизация эффективности: используется независимая двухпараллельная рабочая станция, две станции могут работать синхронно или отдельно. Пока одна станция проводит испытание на длительное выдерживание давления, другая станция может завершить разборку, сборку и подготовку зажима клапана без ожидания простоя, а общая эффективность обнаружения партий увеличивается более чем на 75% по сравнению с оборудованием с одной станцией.

Точность и оптимизация пространства: прецизионная зажимная конструкция с винтовой передачей может постоянно блокировать давление, чтобы поддерживать стабильную постоянную силу нажатия, отсутствие ослабления давления во всем процессе удержания давления, эффективно гарантировать подлинность данных испытаний на уплотнение; Компактная вертикальная интегрированная планировка значительно снижает занимаемую площадь, идеально адаптируясь к ограниченным требованиям к планировке цехов малых и средних предприятий.

Семь основных дифференцированных преимуществ

1. Двойные независимые рабочие станции, значительно повышают эффективность контроля партии. Основное преимущество двухстанционного стенда для испытания клапанов вертикального осевого сжатия с винтовым приводом: две слева и справа две рабочие станции используют полностью независимые системы зажима и контроля давления, могут свободно выбирать синхронную работу или раздельную работу, могут тестировать две разные спецификации фланцевых клапанов одновременно, полностью устраняя узкое место в эффективности традиционных последовательных испытаний на одной станции.

2. Прецизионный винтовой зажим, постоянная постоянная сила сжатия. Применяется высокоточный механизм осевого прессования трапециевидного винта. После затяжки и фиксации сила зажима не ослабевает со временем, сила нажатия стабильна в течение всего периода удержания давления, не вызывает смещения или микродеформации уплотнительной поверхности клапана, результаты испытаний более стабильны и повторяемы.

3. Поддержка двух сред, соответствие всем стандартным требованиям заводских проверок. Оснащенная полным трубопроводом для подачи воды и системой трубопроводов под давлением воздуха, поддерживающей водной средой для гидравлических испытаний на прочность корпуса и воздушной средой для обнаружения утечек на герметичность, одна машина выполняет все обычные элементы проверки доставки фланцевых клапанов.

4. Строго соответствует национальному стандарту тестирования клапанов GB/T13927. Весь диапазон регулирования давления, индекс времени удержания давления, режим обнаружения уплотнений разработаны в соответствии с национальным стандартом GB/T13927, данные испытаний являются авторитетными и действительными, которые могут быть использованы для проверки заводской поставки, стороннего аудита качества и сертификации инспекции экспортных товаров.

5. Компактная вертикальная компоновка, экономия площади цеха. Интегрированная вертикальная рама общей конструкции формования, все компоненты контроля давления, консоль манометра и двойные испытательные станции интегрированы на одном основании, небольшая занимаемая площадь, удобна для размещения мастерской и стыковки производственной линии, меньшие требования к пространству на площадке.

6. Стабильная работа и низкие ежедневные затраты на техническое обслуживание Механическая зажимная конструкция винта имеет меньше уязвимых частей по сравнению со сложной гидравлической сервосистемой, низкий уровень отказов, отсутствие необходимости частой замены гидравлических уплотнений и обслуживания масла, длительный срок службы и низкие затраты на последующее использование для предприятий.

7. Широкий диапазон адаптации калибра, высокая универсальность. Стандартная модель охватывает небольшие миниатюрные клапаны от DN15 до DN1000, средние и большие фланцевые клапаны, совместимые с задвижками, проходными клапанами, обратными клапанами, шаровыми кранами и другими распространенными фланцевыми промышленными клапанами, гибкое переключение для разнообразного производственного контроля.

Полная таблица технических параметров

Семь целевых сценариев применения

1. Производители фланцевых клапанов среднего размера: пакетная автономная проверка давления нагнетания промышленных фланцевых клапанов DN15 ~ DN1000.

2. Предприятия по охране водных ресурсов и обслуживанию трубопроводов: проверка прочности и герметичности фланцевых клапанов муниципальных трубопроводов.

3. Заводы по обслуживанию нефтехимического оборудования: плановые испытания под давлением фланцевых клапанов технологических трубопроводов.

4. Предприятия по экспорту внешней торговли Valve: выборочная проверка перед поставкой на предмет соответствия экспортным требованиям национальных стандартов.

5. Мастерские по техническому обслуживанию клапанов: повторная проверка после технического обслуживания и ремонта больших фланцевых клапанов.

6. Лаборатория жидкостей профессионального колледжа: обучение принципам испытания клапанов под давлением и практическая подготовка студентов.

7.Отдел исследований и разработок клапанов: испытание прототипа нового продукта на усталостный цикл уплотнения.

Предпродажная, продажная и послепродажная глобальная интегрированная система обслуживания

Предпродажная индивидуальная техническая поддержка

Профессиональные инженеры по испытаниям клапанов проводят индивидуальное общение, подтверждают тип клапана, диапазон калибров, ежедневный объем проверок и требования к испытаниям; предоставить чертежи расположения оборудования и бесплатную услугу по проверке давления образцов клапанов, выдать полную индивидуальную схему и официальное предложение в течение 24 рабочих часов.

Производство и экспортная упаковка для продажи

Весь процесс производства отслеживается с помощью видео в реальном времени; Перед доставкой проводится циклическое испытание под полной нагрузкой, и все записи испытаний архивируются. Экспортная продукция имеет ударопрочную упаковку из цельного деревянного ящика, оснащенную двуязычным руководством по эксплуатации, гидравлической принципиальной схемой и полными сертификационными документами по таможенному оформлению.

Послепродажное глобальное гарантийное обслуживание

На основные компоненты распространяется 24-месячная глобальная гарантия, неискусственно поврежденные запасные части заменяются бесплатно в течение гарантийного срока. Мы обеспечиваем удаленную отладку видео, руководство всем процессом работы, координируем работу зарубежных агентов для установки и обслуживания на месте; пожизненная поставка обычных запасных частей и бесплатные долгосрочные технические консультации по испытаниям под давлением.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

В1: Могут ли две станции одновременно проверять клапаны разных размеров?

A1: Две рабочие станции полностью независимы в регулировании зажима и давления, параметры можно регулировать отдельно, поддерживая одновременное тестирование клапанов разных калибров и типов.

В2: Уменьшится ли усилие зажима винта при длительном удержании давления?

A2: используется трапециевидная самоконтрящаяся винтовая конструкция, после ручной блокировки сила зажима остается постоянной все время без ослабления давления, что обеспечивает стабильный эффект обнаружения уплотнения.

В3: Какие тестовые среды можно использовать в этом оборудовании?

A3: Стандартная конфигурация поддерживает воду (испытание на прочность) и воздух (испытание на герметичность), две основные среды для заводской проверки клапана.

В4: Можно ли провести сертификацию CE для экспортного бизнеса за границу?

A4: Мы можем выполнить устранение механической безопасности ЕС CE, настроить экспортное напряжение 415 В и многоязычную панель, выдать официальный сертификат CE для таможенного оформления и приемки проекта.

В5: Стандартный цикл производства?

A5: Стандартная конфигурация: 22 рабочих дня; индивидуальная обновленная версия: 30 рабочих дней.

Руководство по покупке

Пожалуйста, сообщите ваши применимые типы клапанов, диапазон калибров, потребность в ежедневных проверках и требования к экспорту. Мы предоставим подробную схему оборудования и льготное оптовое предложение в течение 24 часов, поддерживая ежегодные рамочные заказы на сотрудничество для производителей клапанов.
