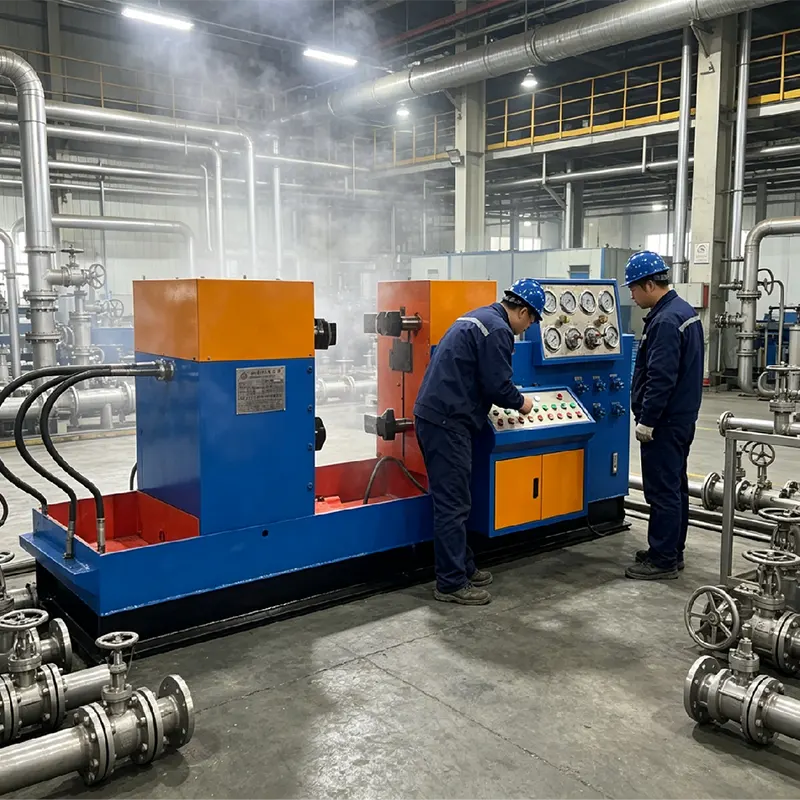

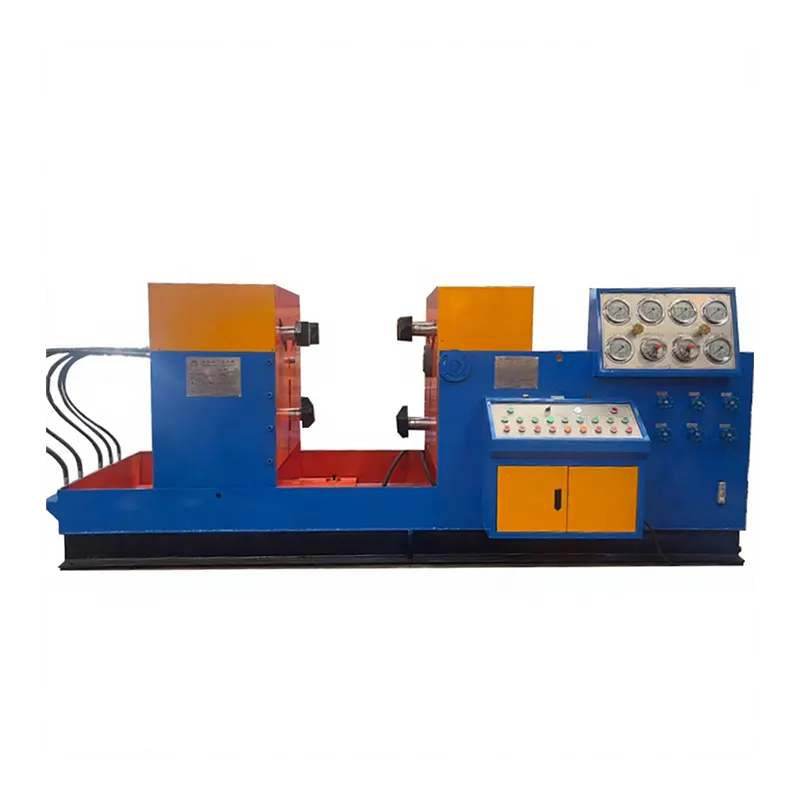

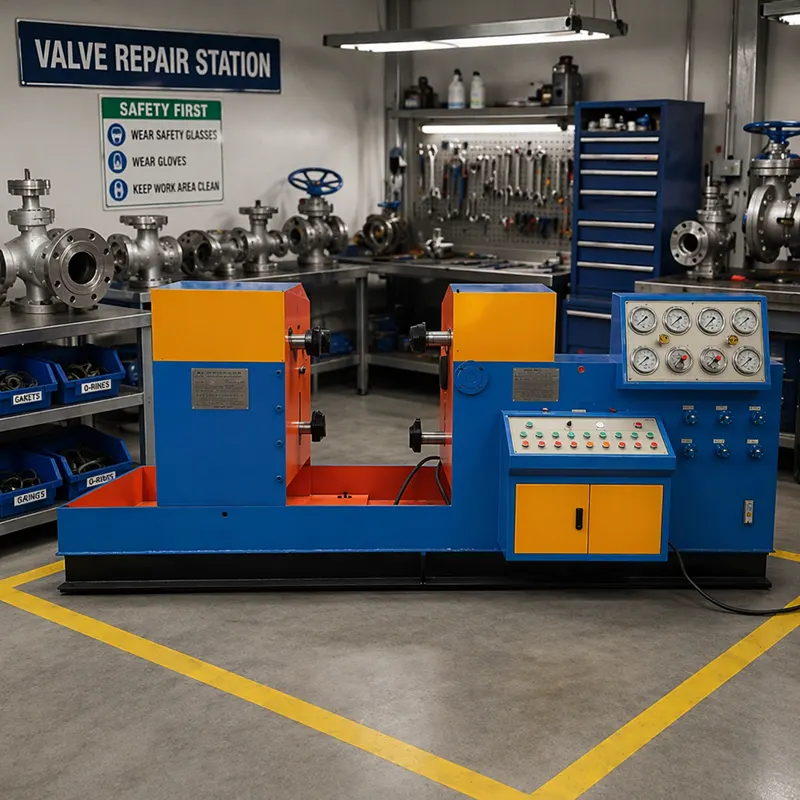

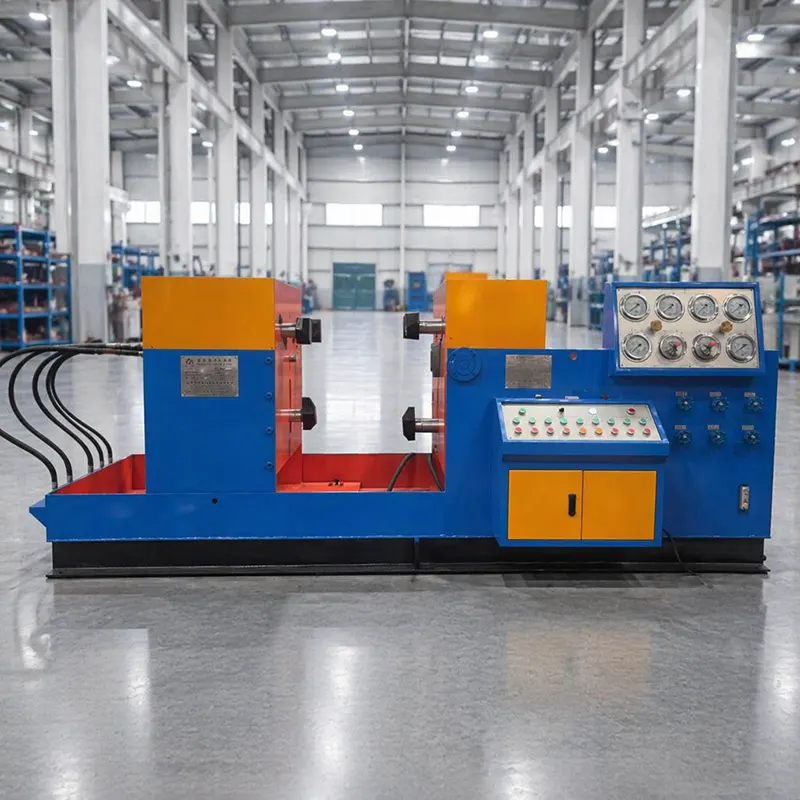

Стенд для испытаний зажимного клапана гидравлического захвата среднего размера DN400

Встроенный циркуляционный резервуар для воды для экономии воды.

Соответствует GB/T 13927 и API 598.

Самоблокирующаяся защита и многоканальный контроль давления.

Идеально подходит для производителей арматуры, нефтегазовых, электростанций и водных проектов.

Подробное описание продукта Краткие сведения

Стенд для испытания зажимных клапанов с гидравлическим захватом среднего размера DN400 подходит для фланцевых задвижек, проходных, обратных, шаровых и пробковых клапанов от DN150 до DN400.

Гидравлический захват зажимает заднюю часть фланца клапана – отсутствие внешней силы на корпусе клапана обеспечивает точные результаты испытаний.

Торцевое уплотнительное кольцо между клапаном и глухой пластиной позволяет осуществлять непосредственный визуальный контроль утечек.

Испытательный стенд зажимного клапана с гидравлическим захватом среднего размера DN400 поддерживает воду для гидростатических испытаний и воздух/азот низкого давления для пневматических испытаний.

Объекты испытаний: прочность корпуса 1,5×PN, гидрозатвор высокого давления 1,1×PN и пневматическая герметичность низкого давления.

Правый рабочий стол наклоняется на 90° для облегчения установки клапана и наблюдения за утечками; левый рабочий стол перемещается горизонтально, чтобы соответствовать клапанам различной длины.

Встроенный циркуляционный бак с фильтром обеспечивает чистоту испытательной воды и возможность ее повторного использования.

Самоблокирующаяся защита предотвращает ослабление цилиндра, когда испытательная полость находится под давлением.

Особенности продукта и области применения

Функции

Гидравлический захват – отсутствие внешней силы на корпусе клапана

Рабочий стол, наклоняемый на 90° вправо, упрощает проверку утечек.

Самоблокирующаяся защита + многоканальный контроль давления

Циркуляционный резервуар для воды – экономия воды и экологичность

Соответствует стандартам GB/T 13927 и API 598.

Дополнительный ПЛК + сбор данных + функция печати

Приложения

Линии по производству клапанов – окончательный контроль качества

Нефтегазоперерабатывающие заводы – испытание клапанов под давлением

Электростанции – техническое обслуживание и капитальный ремонт

Химические заводы – входной контроль качества арматуры

Проекты водоснабжения и трубопроводов

Центры ремонта и капитального ремонта арматуры (ТОиР)

Сторонние испытательные лаборатории

Таблица технических данных

Часто задаваемые вопросы (для независимого сайта Google)

1. Что означает «гидравлический захват»?

Три гидравлических захвата зажимают заднюю часть фланца клапана. Это прикладывает нулевую внешнюю силу к корпусу клапана, поэтому результаты испытаний отражают истинную производительность клапана.

2. Какие клапаны можно проверить?

Фланцевые задвижки, проходные, обратные, шаровые и пробковые клапаны от DN150 до DN400 (от 6 до 16 дюймов).

3. Почему правый стол наклоняется на 90°?

Для легкой загрузки клапана и прямой визуальной проверки утечек во время пневматических испытаний – не нужно неловко наклоняться или тянуться.

4. Как работает циркуляция воды?

Встроенный резервуар хранит и перерабатывает воду для испытаний с помощью фильтра. Это экономит воду и сохраняет среду чистой для повторных испытаний.

5. Какие функции безопасности включены?

Самоблокирующаяся защита предотвращает ослабление зажимного цилиндра, пока полость клапана находится под давлением. Многоканальный контроль давления обеспечивает безопасную работу.

6. Каким стандартам он соответствует?

GB/T 13927 и API 598. По запросу также возможна настройка для API 6D, MSS‑SP‑70 и ASME B16.34.

7. Можно ли его настроить?

Да. Мы предлагаем индивидуальные номинальные значения давления, больший диапазон диаметров, системы ПЛК/сбора данных и функции печати на основе характеристик вашего клапана.
