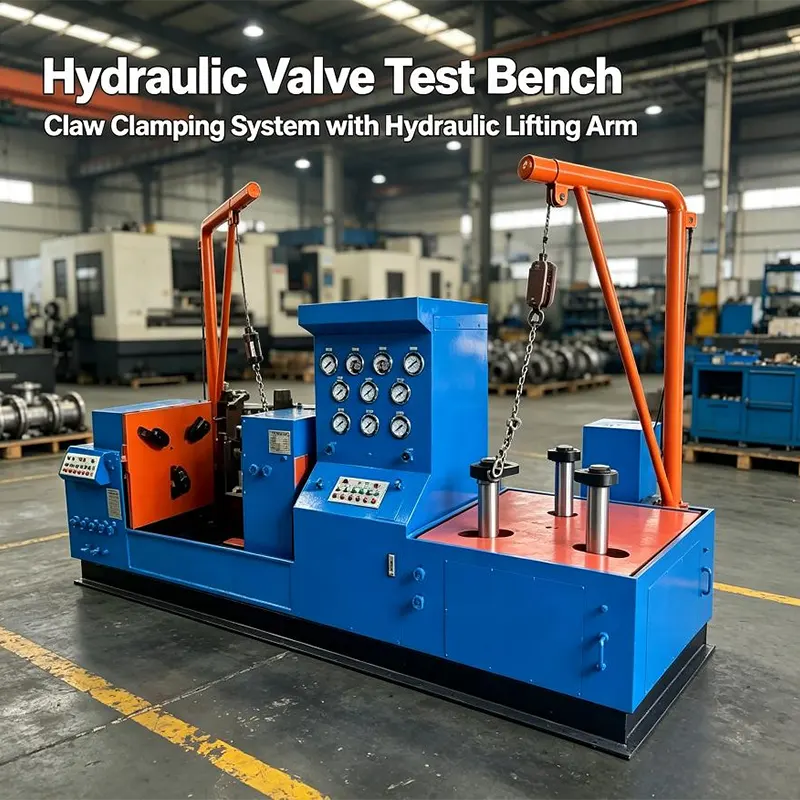

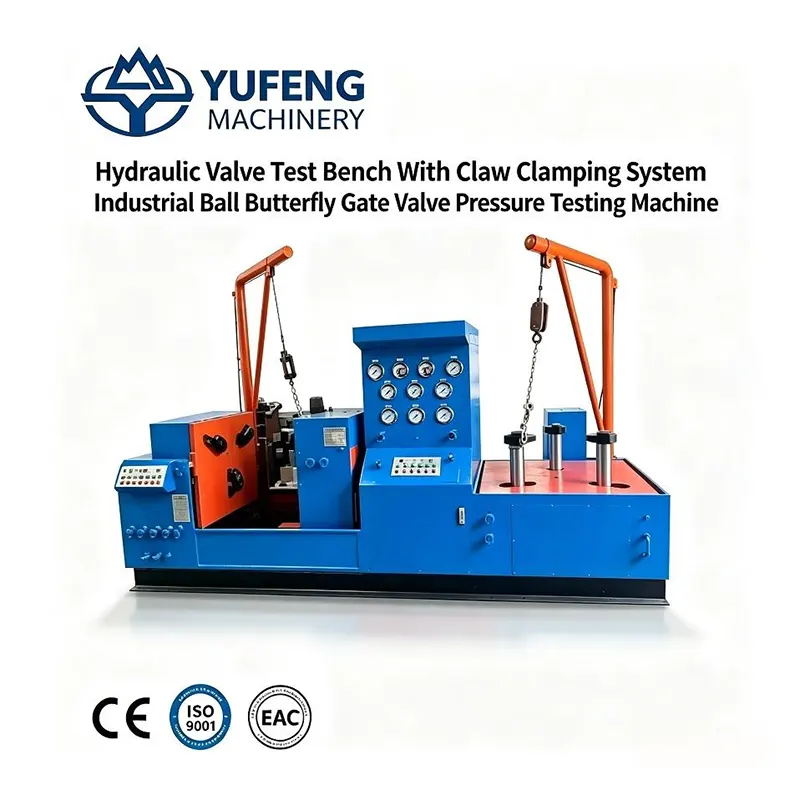

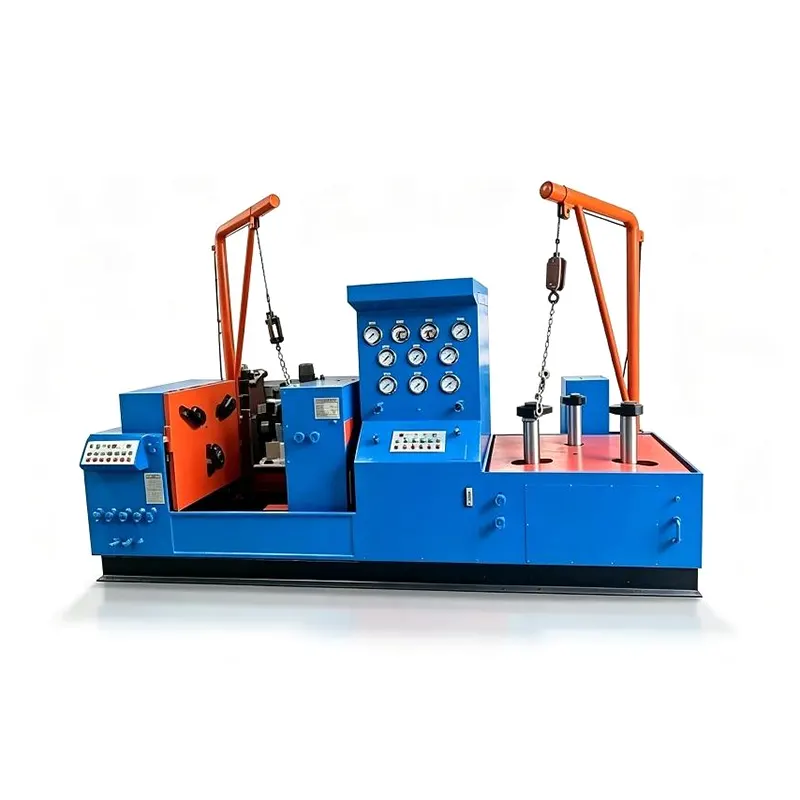

Совмещенный стенд гидравлического испытания клапан-бабочки с гидравлической подъемной рамой

Левая станция этого комбинированного гидравлического испытательного стенда поворотных дисковых затворов с гидравлической подъемной рамой предназначена для фланцевых задвижек, проходных клапанов и других проходных фланцевых клапанов; правая станция предназначена исключительно для межфланцевых дроссельных заслонок и фланцевых дроссельных заслонок. Оснащенный двумя комплектами встроенных гидравлических механизмов подъема стрелы, он полностью решает трудоемкие проблемы с погрузкой, подъемом и центрированием тяжелых дроссельных заслонок большого диаметра. Окружающая гидравлическая зажимная конструкция с зажимными губками точно и равномерно фиксирует фланцы клапана, что позволяет выполнить испытание на гидростатическую прочность корпуса и двунаправленную проверку герметичности седла при удержании давления под давлением.

Вся машина строго соответствует международным стандартам тестирования клапанов GB/T13927-2022 и API 598, поддерживает двойную испытательную среду вода-воздух и функцию автоматического поддержания постоянного давления. Общая сварная рама прочная и жесткая; зажимное усилие равномерно распределяется по фланцу клапана, что позволяет эффективно уменьшить деформацию корпуса дроссельной заслонки, вызванную эксцентричным напряжением. В сочетании с высокоточной системой измерения и контроля давления он сочетает в себе удобную загрузку/разгрузку клапана и точные характеристики испытания под давлением, идеально подходит для процедур массового контроля качества межфланцевых и фланцевых дроссельных заслонок большого диаметра на предприятиях по производству арматуры. Мы можем обеспечить трансформацию сертификации безопасности CE, многоязычную сенсорную панель и адаптацию экспортного напряжения 415 В для зарубежных клиентов. Свяжитесь с нашей технической командой, чтобы получить полный список параметров и ценовое предложение для долгосрочного оптового заказа в течение 24 рабочих часов.

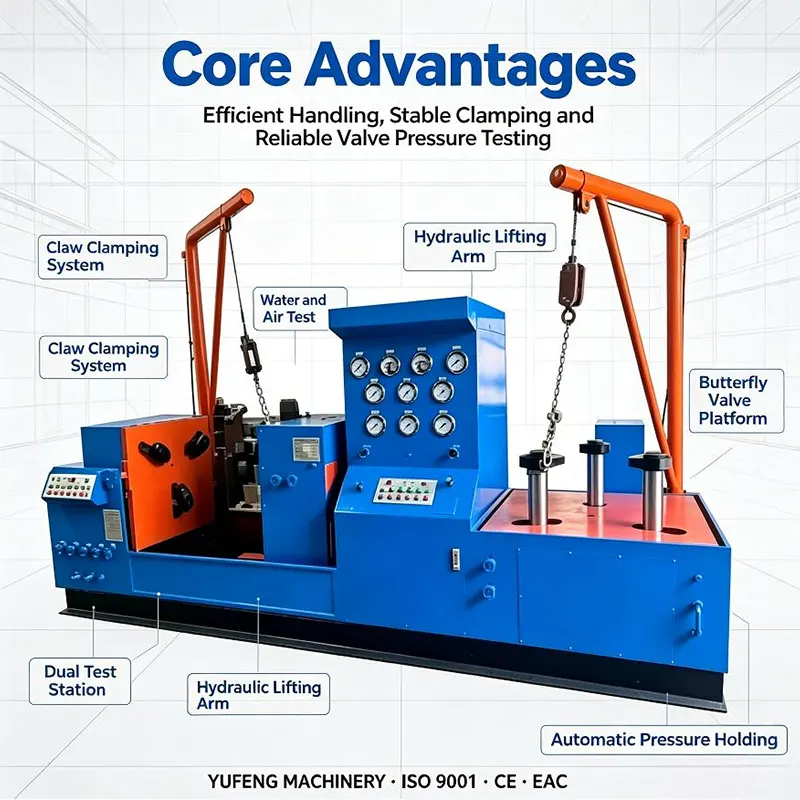

Семь основных дифференцированных преимуществ

1. Комбинированная интегрированная конструкция с двумя станциями, два типа клапанов тестируются одновременно. Основное преимущество комбинированного гидравлического испытательного стенда поворотных поворотных клапанов с гидравлической подъемной рамой: независимые левая и правая испытательные станции с различными зажимными конструкциями, одна машина обеспечивает одновременное обнаружение прямоточных фланцевых клапанов и различных дроссельных заслонок, что значительно повышает эффективность проверки в мастерской и снижает занятость оборудования и затраты на закупки.

2. Встроенный двойной гидравлический подъемный механизм подъема стрелы. Два комплекта электрических гидравлических консольных кранов сконфигурированы с обеих сторон, которые могут легко поднимать тяжелые крупнокалиберные дроссельные заслонки, осуществлять медленное центрирование без подъема тяжелых грузов вручную, устранять опасность падения при работе с заготовками, значительно снижать трудоемкость операторов.

3. Окружающая гидравлическая зажимная система с равномерной силой зажимов Окружающие зажимы зажимают фланец клапана по окружности, осевая сила сбалансирована без одностороннего отклонения; По сравнению с традиционным режимом концевого подъема, он позволяет избежать деформации диска дроссельной заслонки и повреждения уплотнительной поверхности под длительным высоким давлением, гарантируя точные данные обнаружения.

4. Двойная независимая циркуляция воды и воздуха и автоматическое удержание давления. Устроены отдельные гидравлические трубопроводы для повышения давления воды и пневматические воздушные трубопроводы, свободно переключаемые для испытаний на прочность корпуса и испытаний на герметичность; Система контроля постоянного давления ПЛК автоматически компенсирует потерю давления во время периода выдержки, колебания давления ≤ ± 1%, полностью соответствует требованиям многоступенчатого удержания давления API 598.

5. Усиленная цельная антидеформационная сварная базовая рама. Цельная сварная станина из сверхтолстой стальной пластины, прошедшая обработку для снятия напряжений, длительная непрерывная работа с большими нагрузками без изгиба или вибрации рамы, стабильный эталон зажима для тяжелых клапанов большого размера.

6. Многоуровневая защита от избыточного давления и механической блокировки. Оснащен гидравлическим зажимом для сброса избыточного давления, отсечкой превышения предела испытательного давления, защитой от подъемной перегрузки и четырехкратной защитной блокировкой аварийного отключения питания, автоматически отключает всю выходную мощность в ненормальных условиях, в соответствии со спецификациями безопасности промышленного тяжелого машиностроения ЕС CE.

7. Зарезервированный цифровой интеллектуальный интерфейс расширения. Главный электрический шкаф управления резервирует порт промышленной связи, клиенты могут позже обновить программу автоматического тестирования сенсорного экрана, хранилище кривых давления, экспорт электронных отчетов о проверке и функции стыковки системы MES для реализации полной цифровой прослеживаемости записей проверки партии.

Полная таблица технических параметров

Семь целевых сценариев применения

1. Заводы по производству крупных и средних клапанов: автономная проверка партийной поставки дроссельных заслонок большого диаметра, задвижек и проходных клапанов.

2. Муниципальные производители проектов водоотведения и очистки сточных вод: проверка давления дроссельных заслонок трубопровода большого диаметра для национальных проектов по водному хозяйству.

3. База оборудования нефтехимических и газопроводов: Повторная проверка работоспособности регулирующих дроссельных заслонок магистрального трубопровода.

4. Вспомогательный цех ТЭЦ: Периодическое испытание на герметичность больших дроссельных заслонок трубопровода оборотной воды.

5.Профессиональная станция технического обслуживания больших клапанов: послеремонтный осмотр переработанных старых тяжелых дроссельных заслонок.

6.Завод EPC в сборе больших клапанов за рубежом: Многоцелевое оборудование для испытаний тяжелых клапанов с двумя станциями и полными экспортными сертификационными документами CE.

7. Лаборатория исследований и разработок конструкции уплотнений клапанов: контрастные испытания на усталостное давление для новых прототипов уплотнений дроссельных заслонок при различных уровнях давления.

Предпродажная, продажная и послепродажная глобальная интегрированная система обслуживания

Предпродажная индивидуальная техническая поддержка

Профессиональные инженеры-технологи по испытаниям клапанов проводят техническую связь один на один, подтверждают типы клапанов, диапазон калибров, максимальное испытательное давление, результаты ежедневного осмотра и планировку цеха; Предоставьте чертеж компоновки оборудования и бесплатную услугу проверки образцов под давлением, выдайте целевое комплексное решение для испытаний и официальное предложение в течение 24 рабочих часов.

Услуги по производству и экспортным поставкам

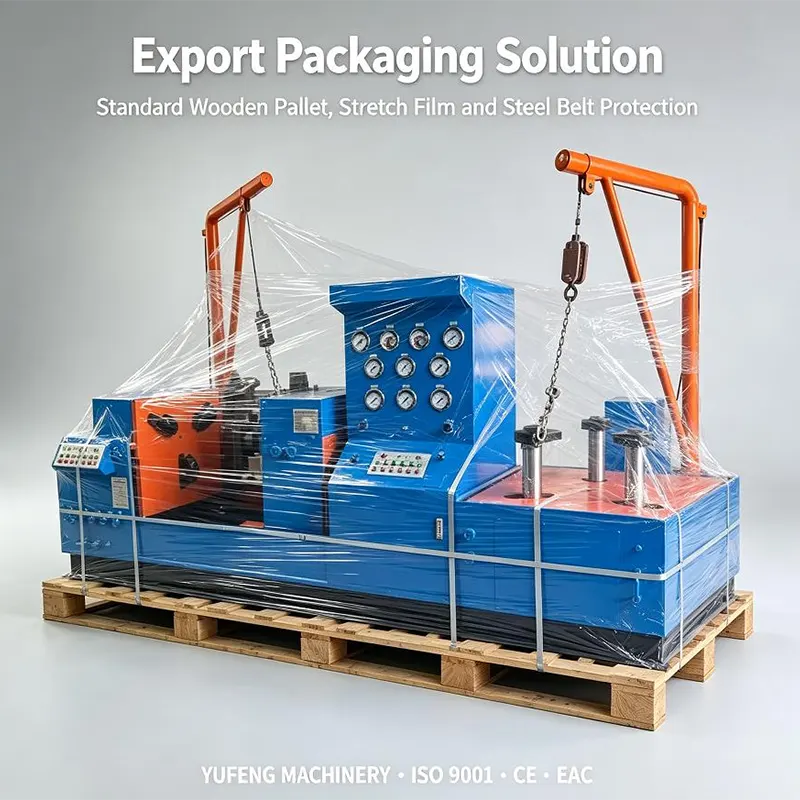

Весь процесс производства отслеживается с помощью видео в реальном времени; Испытание при непрерывном цикле давления при полной нагрузке завершено перед поставкой, оригинальные записи испытаний заархивированы. Экспортная версия имеет очень толстую раму из цельного дерева + стальной ремень, ударопрочную и влагостойкую усиленную упаковку; Вместе с машиной поставляются гидравлическая схема, электрическая схема, многоязычное руководство по эксплуатации и полный комплект документов, подтверждающих таможенное оформление.

Послепродажная глобальная служба обеспечения качества

Гидравлические зажимные цилиндры, механизмы подъемной стрелы, датчики давления и основные компоненты ПЛК имеют 24-месячную глобальную гарантию; бесплатная замена неискусственно поврежденных запасных частей в течение гарантийного срока. Мы обеспечиваем удаленную онлайн-отладку параметров ПЛК, полные видеоуроки по эксплуатации, координируем работу местных зарубежных агентов для установки, ввода в эксплуатацию и обслуживания на месте; пожизненная поставка общих гидравлических запасных частей и бесплатные долгосрочные технические консультации по испытаниям клапанов под давлением.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

Вопрос 1: Может ли этот стенд одновременно тестировать как фланцевые прямые клапаны, так и все типы дроссельных заслонок?

О1: Да, независимые двойные рабочие станции с эксклюзивными зажимными конструкциями соответственно могут выполнять различные задачи по тестированию клапанов одновременно, что значительно повышает эффективность производства.

Вопрос 2: Будет ли зажимная губка деформировать тонкие фланцы дроссельной заслонки?

A2: Зажим с равномерным напряжением по окружности позволяет избежать локального концентрированного давления, силу зажима можно плавно регулировать в зависимости от толщины стенки клапана, что эффективно предотвращает деформацию фланца и корпуса клапана.

Вопрос 3: Можно ли позднее обновить функцию автоматической записи кривой давления и экспорта отчетов?

A3: Система управления резервирует цифровой порт расширения на заводе, сенсорный экран, функции хранения кривых и экспорта электронных отчетов могут быть модернизированы в любое время.

В4: Доступна ли сертификация CE для зарубежной экспортной торговли?

A4: Мы можем завершить полную трансформацию безопасности тяжелой техники CE, настроить многоязычную панель и экспортное напряжение 415 В, предоставить полные сертификационные документы CE для таможенного оформления и аудита приемки зарубежных проектов.

В5: Каков стандартный цикл производства?

A5: Цикл доставки стандартной модели: 35 рабочих дней; модернизированная версия сверхбольшого калибра и высокого давления по индивидуальному заказу. Цикл поставки: 40 рабочих дней.

Руководство по покупке

Пожалуйста, отправьте подробную информацию, включая применимые типы клапанов, диапазон калибров, максимальное испытательное давление, количество ежедневных проверок и требования к экспортной сертификации, нашей команде инженеров. Мы сформулируем интегрированное решение для испытания под давлением комбинированной арматуры с двумя станциями и предложение по льготным оптовым закупкам в течение 24 часов, поддерживая ежегодные рамочные заказы на сотрудничество для производителей клапанов и EPC-проектов поддержки глобальных трубопроводов энерго- и водосбережения.
