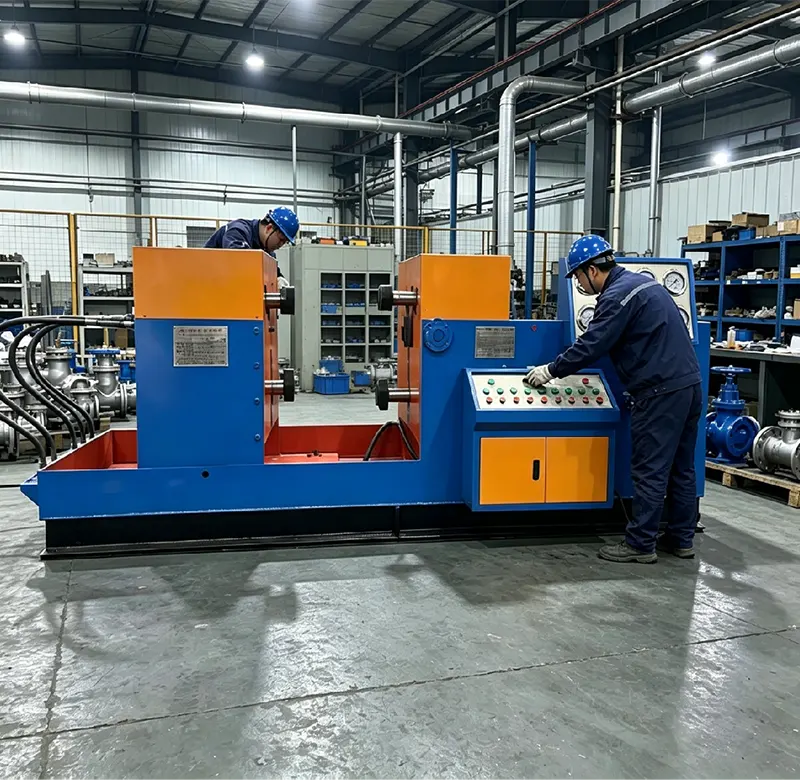

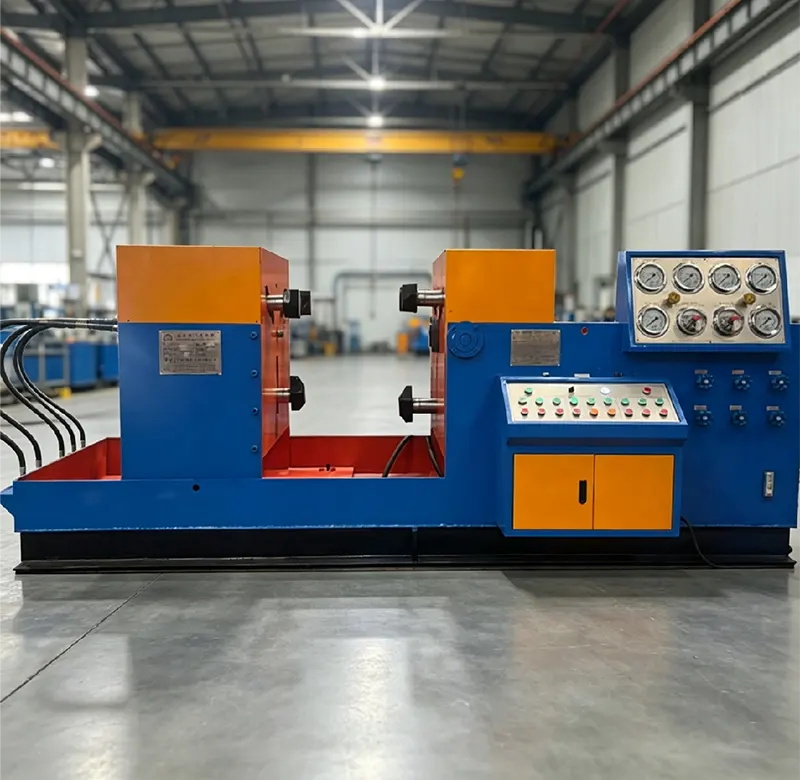

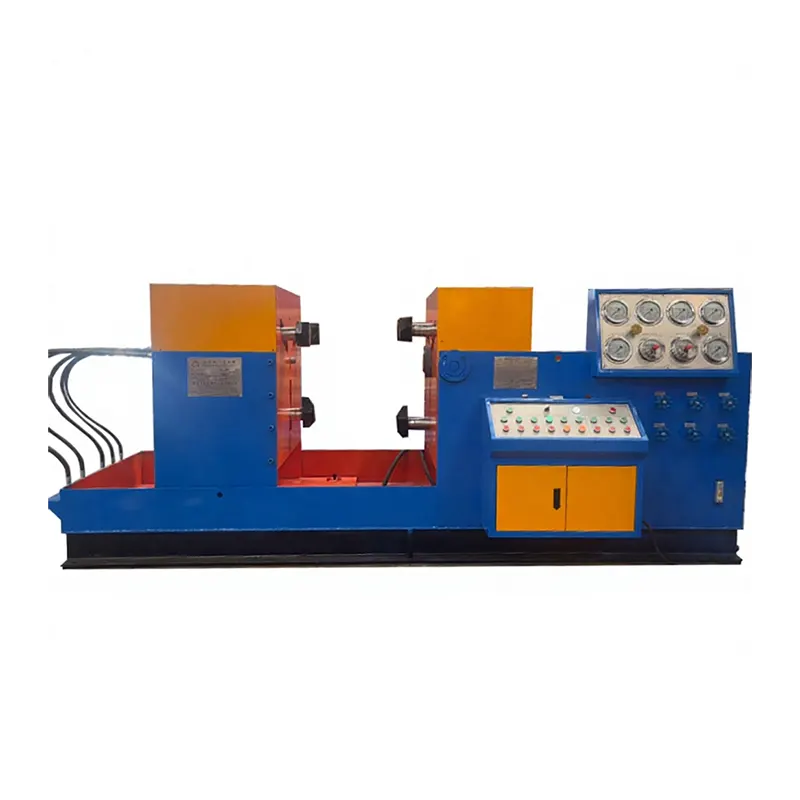

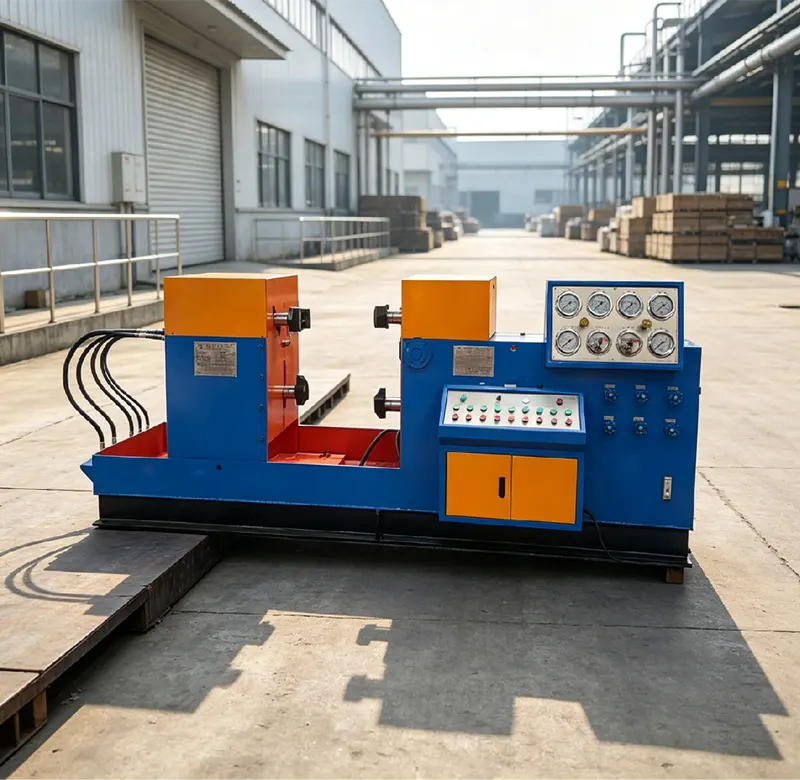

Стенд для испытаний зажимного клапана с гидравлическим захватом DN800 для сверхмощных условий эксплуатации

Гидравлический захват зажимает фланец назад с нулевой внешней силой на корпусе клапана.

Поддерживает воду под высоким давлением и газовые среды под низким давлением.

Правый рабочий стол с наклоном на 90 градусов для облегчения проверки утечек.

Встроенный циркуляционный бак с фильтром для экономии воды.

Соответствует стандартам GB/T 13927 и API 598.

Идеально подходит для производителей арматуры, нефтегазовой отрасли, электростанций и тяжелой промышленности.

Подробное описание продукта Краткие сведения

1 Испытательный стенд для зажимных клапанов с гидравлическим захватом DN800 для особо тяжелых условий эксплуатации подходит для фланцевых задвижек, проходных, обратных, шаровых и пробковых клапанов от DN400 до DN800.

2 Гидравлический захват зажимает заднюю часть фланца клапана без внешней силы на корпусе клапана, обеспечивая точные результаты испытаний.

3 Уплотнительное кольцо торцевой поверхности между клапаном и глухой пластиной позволяет осуществлять непосредственный визуальный контроль утечек.

4 Испытательный стенд зажимного клапана с гидравлическим захватом DN800 для сверхмощных условий эксплуатации поддерживает воду для гидростатических испытаний и воздух низкого давления или азот для пневматических испытаний.

5 элементов испытаний включают испытание на прочность корпуса в 1,5 раза PN, испытание на водяное уплотнение под высоким давлением в 1,1 раза и испытание на пневматическую герметичность под низким давлением.

6 Правый рабочий стол наклоняется на 90 градусов для облегчения установки клапана и наблюдения за утечками, а левый рабочий стол перемещается горизонтально для соответствия клапанам различной длины.

7 Прочная рама с 4-цилиндровой системой зажима обеспечивает усилие зажима более 200 тонн.

8 Встроенный циркуляционный бак обеспечивает чистоту испытательной воды и возможность ее повторного использования.

9. Самоблокирующаяся защита предотвращает ослабление цилиндра, когда испытательная полость находится под давлением.

10 Дополнительный сенсорный экран ПЛК с функцией сбора данных и печати.

Особенности продукта и области применения

Функции

Усиленная рама повышенной прочности позволяет выдерживать тяжелые клапаны больших размеров.

4-цилиндровый гидравлический захват обеспечивает усилие зажима более 200 тонн.

Рабочий стол, наклоняемый на 90 градусов вправо, упрощает проверку утечек.

Самоблокирующаяся защита с блокировкой давления для безопасности.

Циркуляционный резервуар для воды экономит воду и защищает окружающую среду.

Соответствует стандартам GB/T 13927 и API 598.

Дополнительный сенсорный экран ПЛК с функцией сбора данных и печати.

Приложения

Линии по производству клапанов для окончательной проверки качества

Нефте- и газоперерабатывающие заводы для испытаний клапанов высокого давления

Электростанции для технического обслуживания и капитального ремонта

Химические и нефтехимические предприятия для входного контроля качества

Тяжелая промышленность и горнодобывающая промышленность для испытаний клапанов большого диаметра

Центры ремонта и капитального ремонта арматуры для услуг ТОиР

Сторонние испытательные лаборатории для сертификационных испытаний

Таблица технических данных

Часто задаваемые вопросы для независимого сайта Google

1 Каков максимальный размер клапана, который может выдержать этот испытательный стенд?

Эта машина работает с фланцевыми задвижками, проходными, обратными, шаровыми и пробковыми клапанами от DN400 до DN800.

2 Как работает гидравлический захват?

Четыре гидравлических захвата зажимают заднюю часть фланца клапана. Это прикладывает нулевую внешнюю силу к корпусу клапана, поэтому результаты испытаний отражают реальную производительность клапана без искажений.

3 Какова максимальная сила зажима?

4-цилиндровая система обеспечивает усилие зажима более 200 тонн, обеспечивая стабильные испытания даже больших тяжелых клапанов под высоким давлением.

4 Почему правый рабочий стол можно наклонять?

Наклон на 90 градусов облегчает загрузку клапана и позволяет осуществлять непосредственный визуальный осмотр утечек во время пневматических испытаний без неудобного подхода.

5 Какие тестовые носители поддерживает этот аппарат?

Он поддерживает воду для гидростатических испытаний корпуса и уплотнений, а также воздух низкого давления или азот при давлении от 4 до 7 бар для пневматических испытаний на герметичность.

6 Какие функции безопасности включены?

Самоблокирующаяся система защиты предотвращает ослабление зажимного цилиндра, пока полость клапана находится под давлением, обеспечивая безопасность оператора.

7 Каким стандартам испытаний соответствует эта машина?

Он соответствует GB/T 13927 и API 598. Его также можно настроить для API 6D, MSS SP 70 и ASME B16.34.

8 Есть ли здесь система рециркуляции воды?

Да, встроенный циркуляционный бак с фильтром сохраняет и перерабатывает воду для испытаний, экономя ресурсы и сохраняя среду чистой.

9 Можно ли настроить эту машину?

Да, мы предлагаем индивидуальные номинальные значения давления, больший диапазон диаметров, управление ПЛК, функции сбора данных и печати в зависимости от ваших потребностей.

10 Какая информация вам нужна для предложения?

Укажите тип клапана, диаметр в DN или дюймах, номинальное давление в PN или классе, размеры фланцев и любые дополнительные функции, такие как ПЛК или сбор данных.
