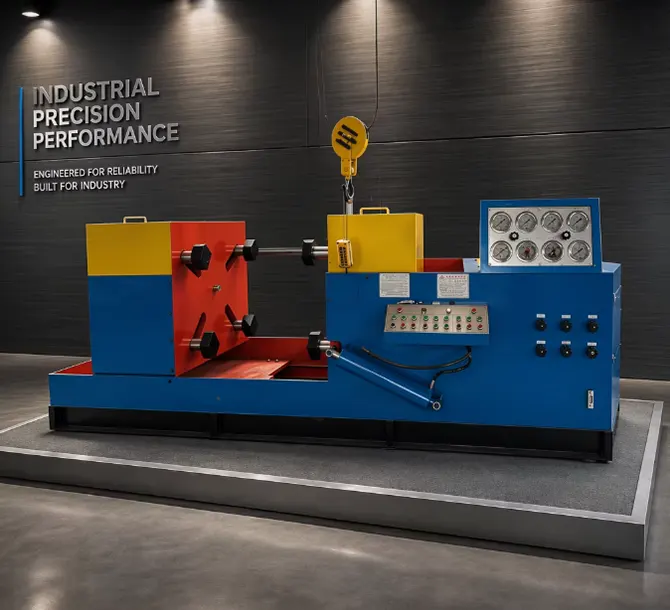

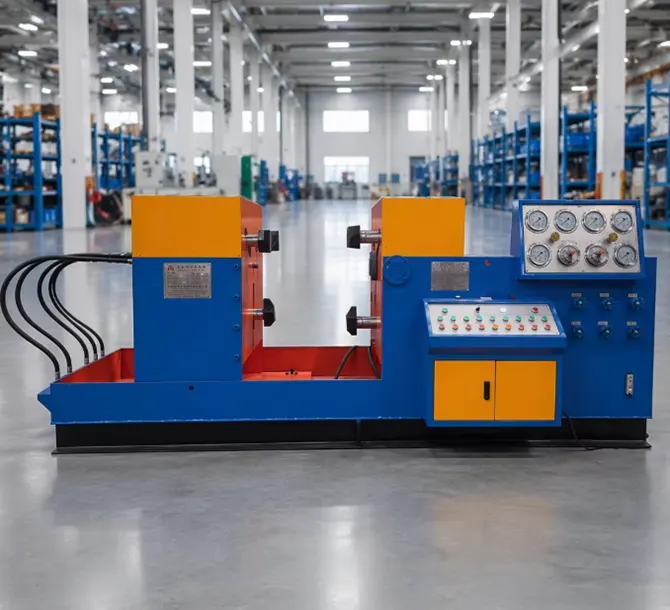

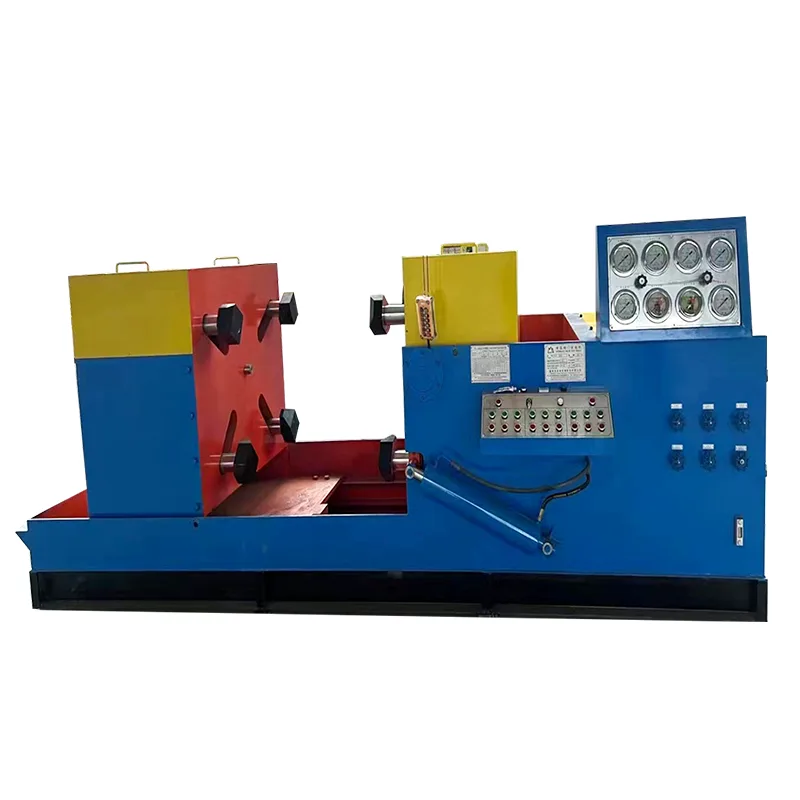

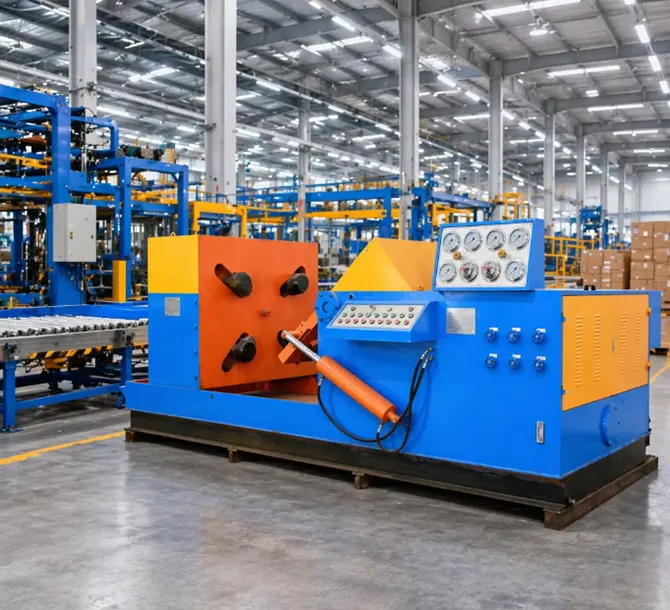

Стенд для испытания зажимного клапана гидравлического захвата среднего размера DN300

Интегрированная зрелая гидравлическая система с сильным зажимным усилием, отсутствие смещения или утечки давления во время испытаний, идеально подходит для крупногабаритных ножевых задвижек и дисковых затворов. Широкий регулируемый диапазон давления, максимальное испытательное давление и ход зажима могут быть настроены в соответствии с различными характеристиками дисковых затворов и ножевых задвижек. Соответствует международным стандартам проверки GB и API, широко используется для заводского контроля качества промышленных дроссельных задвижек и ножевых задвижек.

● Применимый тип клапана: проходная фланцевая задвижка, шаровой кран, проходной клапан, обратный клапан.

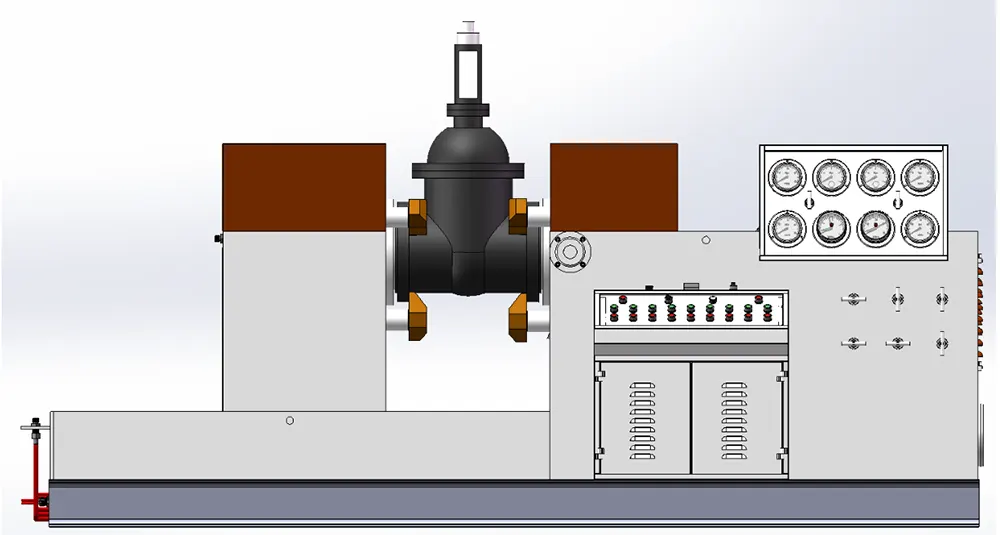

● Метод зажима: Гидравлические захваты зажимают заднюю сторону фланца клапана с регулируемой силой зажима и нулевым воздействием внешней силы на корпус клапана.

● Структура уплотнения: уплотнительное кольцо на торцевой поверхности, позволяющее интуитивно наблюдать за точными местами утечек.

● Испытательная среда: чистая вода или газ низкого давления (воздух или азот) с давлением 4–7 бар.

● Доступные элементы испытаний: испытание на гидростатическую прочность оболочки при номинальном давлении 1,5; 1,1× испытание водяного уплотнения под высоким давлением при номинальном давлении; Испытание на герметичность при низком давлении 4–7 бар

● Диапазон испытательных диаметров: DN80–DN300 (3–12 дюймов). Подробные пределы см. в таблице диапазонов испытаний под давлением.

● Монтажная длина клапана: 203–750 мм.

● Диаметр фланца клапана: Φ190–520 мм.

● Толщина фланца клапана: 20–83 мм.

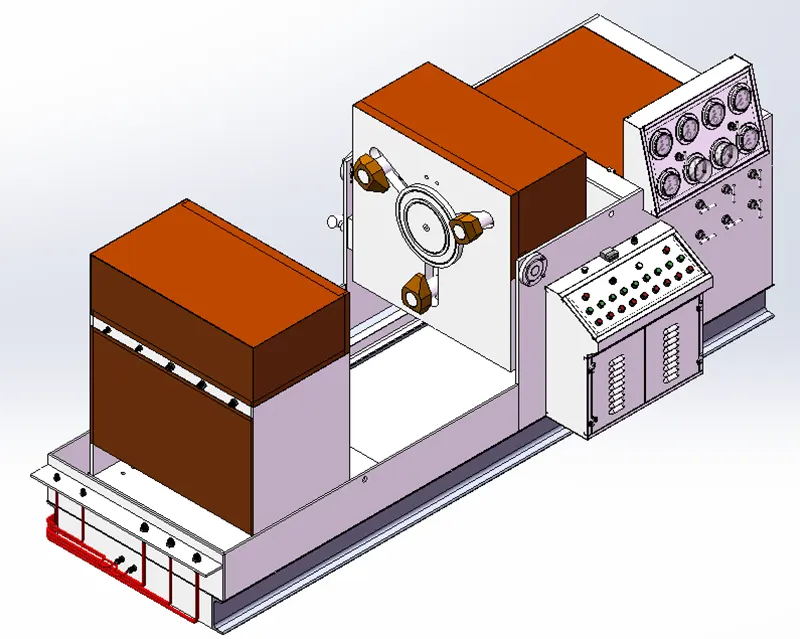

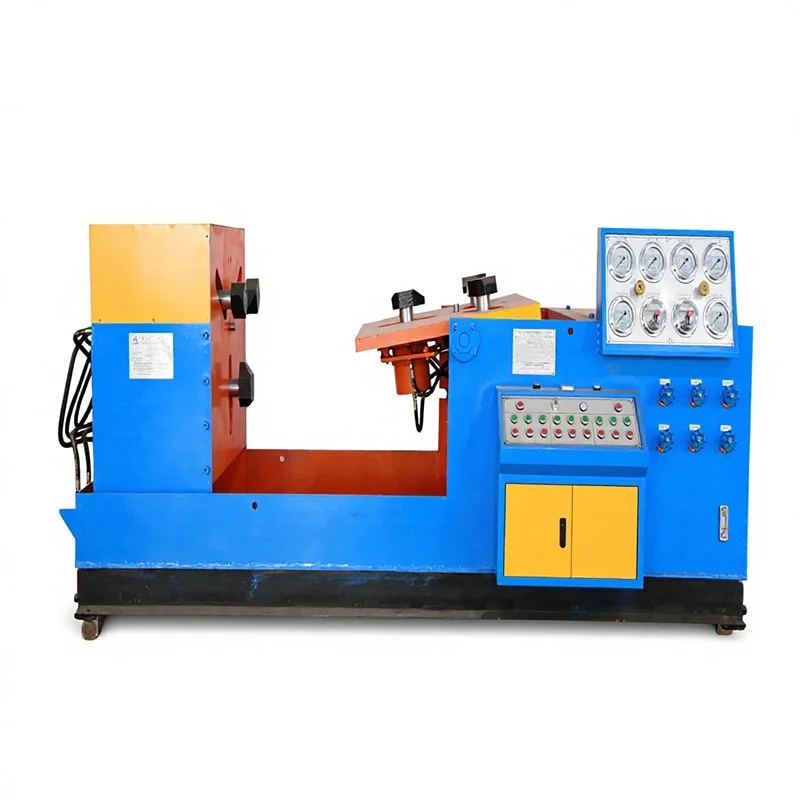

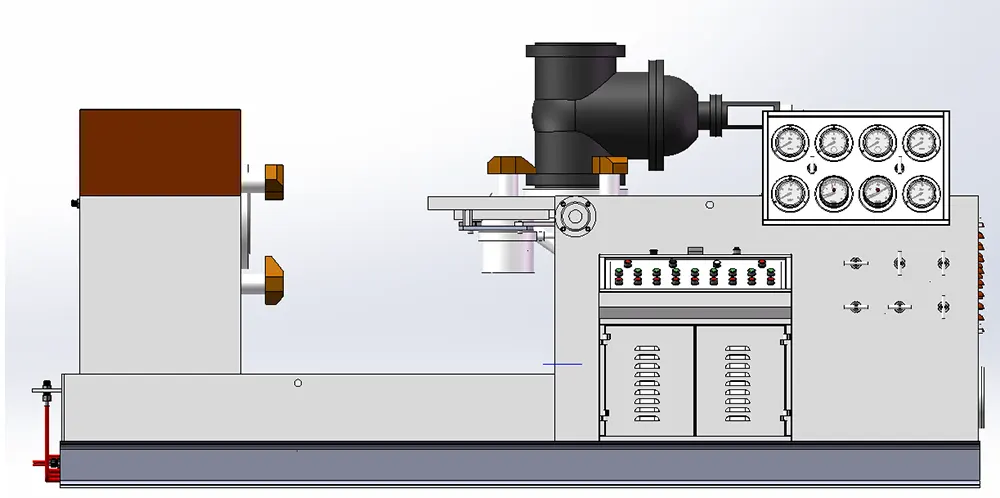

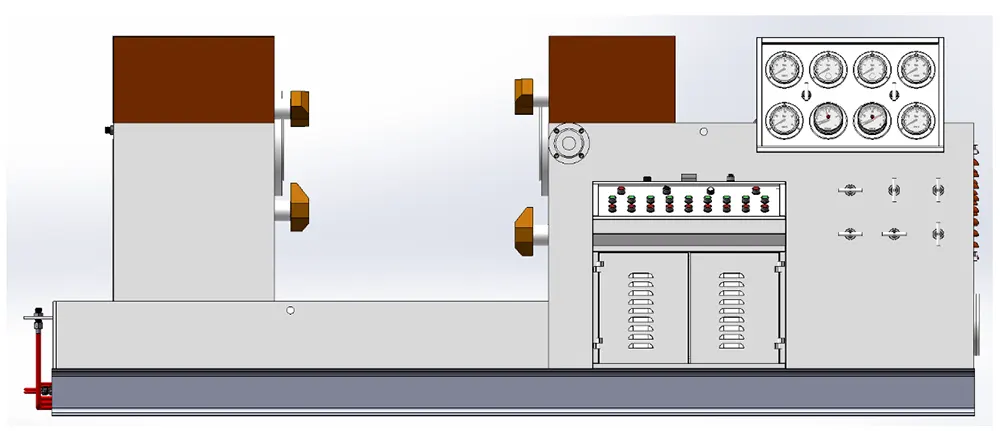

● Конструктивные особенности: правая рабочая пластина поддерживает поворот на 90°; левую подвижную рамку можно регулировать по горизонтали

● Расстояние между рабочими столами: 250–1100 мм.

● Зажимной цилиндр: 3 × Φ140 мм.

● Максимальная сила зажима: 100 тонн.

● Материал и мастерство:

Поршневой шток: углеродистая сталь 45#, закаленная и отпущенная обработка, хромированная поверхность.

Гидравлический цилиндр: Бесшовная стальная труба.

Регулирующий клапан трубопровода воды/газа: Игольчатый клапан с мягким уплотнением собственной разработки, сталь 45# (опционально из нержавеющей стали SUS304).

Блок гидравлического коллектора: протравлен и обеззаражен.

Гидравлические и водяные трубопроводы: бесшовные стальные трубы 20#, протравленные и обеззараженные (опционально из нержавеющей стали SUS304).

Основные функции

На испытательном стенде зажимного клапана с гидравлическим захватом среднего размера DN300 используется интегрированная зрелая гидравлическая система, которая обеспечивает сильное и стабильное усилие зажима без смещения или утечки давления во время испытаний.

Он оснащен несколькими высокоточными манометрами, обеспечивающими точную регулировку давления и стабильное длительное удержание давления.

Имеет централизованную кнопочную панель управления с цифровым дисплеем, простую и безопасную для операторов.

Использует стандартные универсальные гидравлические и электрические компоненты, удобные для ежедневного обслуживания и замены запасных частей.

Доступна полная услуга OEM/ODM по настройке испытательного давления, размеров зажима и системы управления.

Сценарии применения

Заводские приемочные испытания (FAT) для производителей арматуры

Входной контроль качества (IQC) для крупных промышленных конечных пользователей

Сети централизованного теплоснабжения

Нефтяная и газовая промышленность

Горное дело и металлургия

мастер-классы по ТОиР

Сторонние агентства по тестированию

Таблицы технических параметров

Таблица диапазонов испытаний под давлением

Часто задаваемые вопросы

В1: вы торговая компания или производитель?

A1: Мы являемся производителем оборудования для клапанов Yufeng в Вэньчжоу, прямым заводом, специализирующимся на исследованиях, разработках и производстве промышленных испытательных стендов для клапанов, включая испытательный стенд для зажимных клапанов с гидравлическим захватом среднего размера DN300.

В2: какой у вас минимальный заказ?

A2: Наш минимальный заказ составляет всего 1 комплект. Мы приветствуем небольшие пробные заказы, а также оптовые закупки для крупных проектов B2B.

В3: Какие сертификаты качества имеют ваши стенды для испытания клапанов?

A3: Качество является нашим основным преимуществом. Наше оборудование, включая испытательный стенд зажимного клапана с гидравлическим захватом среднего размера DN300, прошло строгие сертификации API, GB, ISO и CE, обеспечивая полное соответствие мировым промышленным стандартам.

В4: Может ли ваше оборудование проверять клапаны ГОСТ (российский стандарт)?

А4: Абсолютно. Благодаря нашему обширному опыту работы в России и Центральной Азии, наши машины полностью совместимы со стандартами ГОСТ, а также со стандартной арматурой API, DIN и GB.

В5: Поддерживаете ли вы индивидуальные услуги OEM/ODM?

О5: Да, мы предоставляем индивидуальные решения. Мы можем настроить максимальное испытательное давление, размеры зажимов и системы управления в соответствии с вашими конкретными типами клапанов.

В6: Каково стандартное время выполнения заказа?

A6: Для стандартных испытательных машин время выполнения заказа обычно составляет 21–30 дней. На стендах для испытания клапанов по индивидуальному заказу может потребоваться 30–35 дней, в зависимости от сложности конструкции.

В7: Какие условия оплаты вы обычно принимаете?

A7: мы обычно принимаем T/T заранее, Visa и Western Union с предоплатой 30% и остатком 70% перед отправкой. Аккредитив по предъявлении также приемлем для крупных корпоративных заказов.

В8: Как вы упаковываете оборудование для международной доставки?

A8: Мы используем прочные, не подвергающиеся фумигации деревянные ящики экспортного стандарта с внутренней влагонепроницаемой оберткой. Это гарантирует, что оборудование останется нетронутым во время железнодорожной или морской перевозки на ваш завод на большие расстояния.

В9: Как мы устанавливаем и эксплуатируем стенд для испытания клапанов после его получения?

О9: Наши машины поставляются почти полностью собранными. Мы предоставляем подробные инструкции по эксплуатации и пошаговые видеоуроки. Наша техническая команда также доступна онлайн, чтобы помочь вашим операторам.

В10: Какова гарантийная политика для вашей продукции?

О10: Мы предлагаем стандартную гарантию на 24 месяца, начиная с даты поставки. Даже после истечения срока гарантии мы обеспечиваем пожизненную техническую поддержку и бесплатно поставляем запасные части.

В11: Как начать наш первый бизнес и быстро получить точное предложение с вашей стороны?

A11: Пожалуйста, поделитесь подробной информацией о вашем клапане: тип клапана, диапазон размеров (DN), максимальное испытательное давление (PN) и концы подключения. Наши инженеры вышлют точное техническое предложение в течение 24 часов.

В12: Уверены ли вы, что новые детали можно бесплатно заменить, и легко ли их найти, если что-то сломается?

А12: Конечно! Мы используем стандартные, признанные во всем мире гидравлические и электрические компоненты, обеспечивающие длительный срок службы. Расположенная в «столице насосов и клапанов Китая», мы можем быстро доставить запасные части международной экспресс-почтой.
