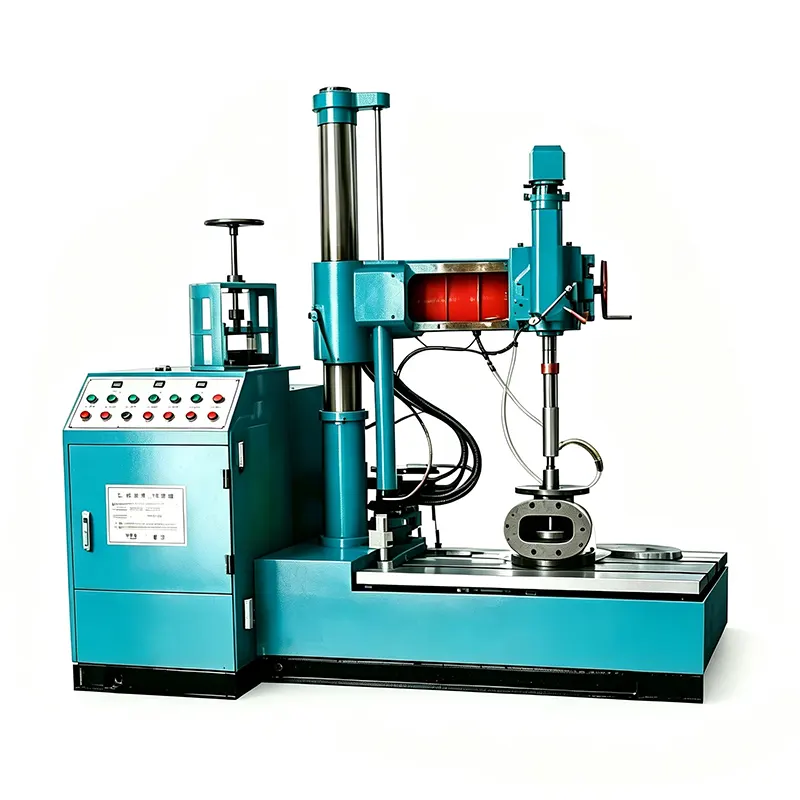

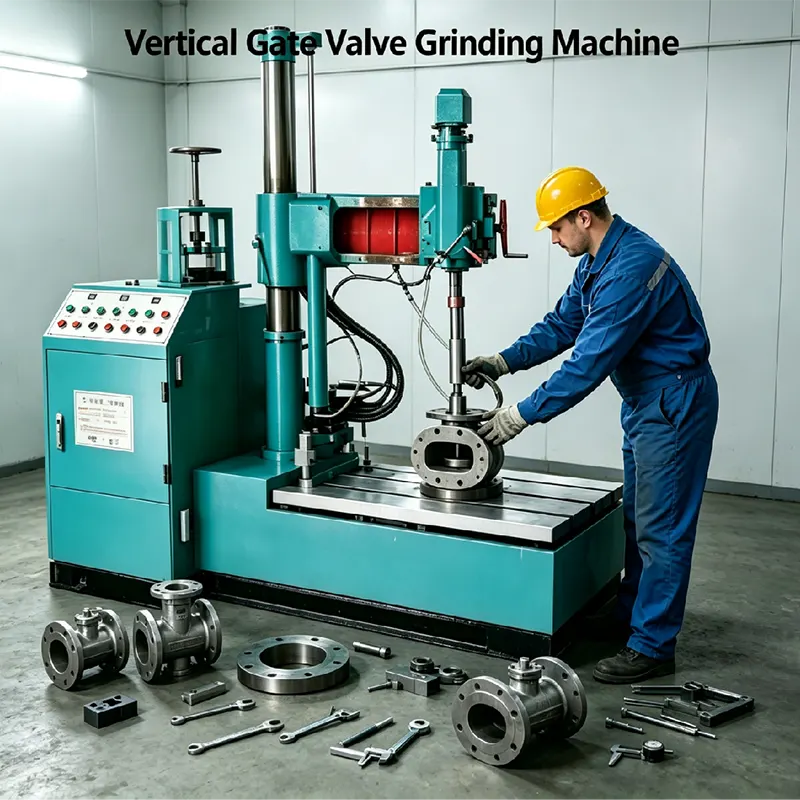

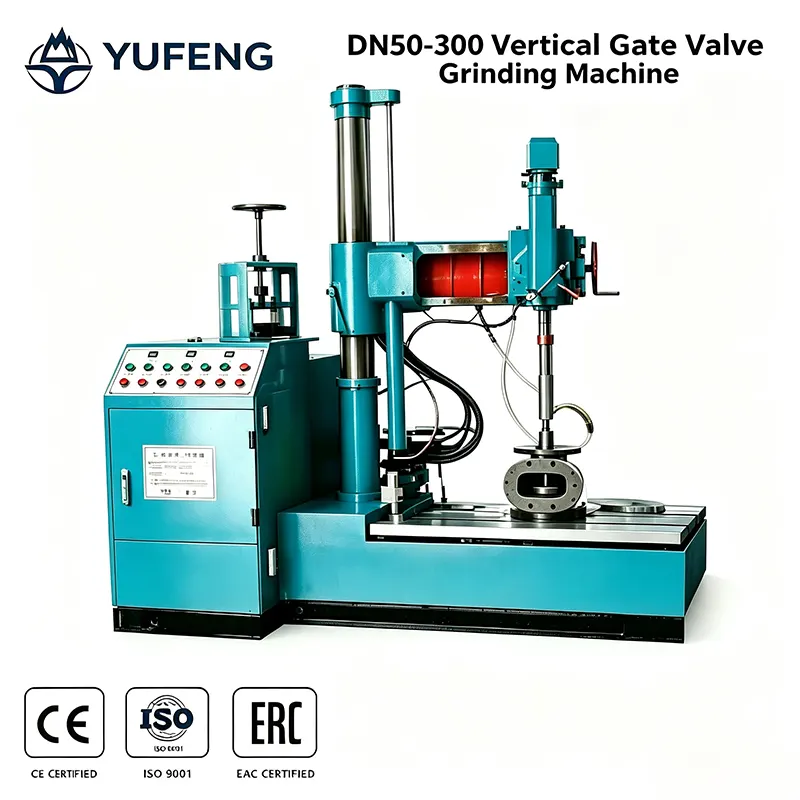

Вертикальный шлифовальный станок для задвижек

Поддерживает несколько этапов процесса, включая грубое шлифование, тонкое шлифование и полировку абразивами различной зернистости.

Подходит для задвижек различного диаметра с гибкой регулировкой для различных характеристик клапана.

Обеспечивает шероховатость поверхности до Ra 0,4 и коэффициент контакта уплотняющей поверхности не менее 80 процентов.

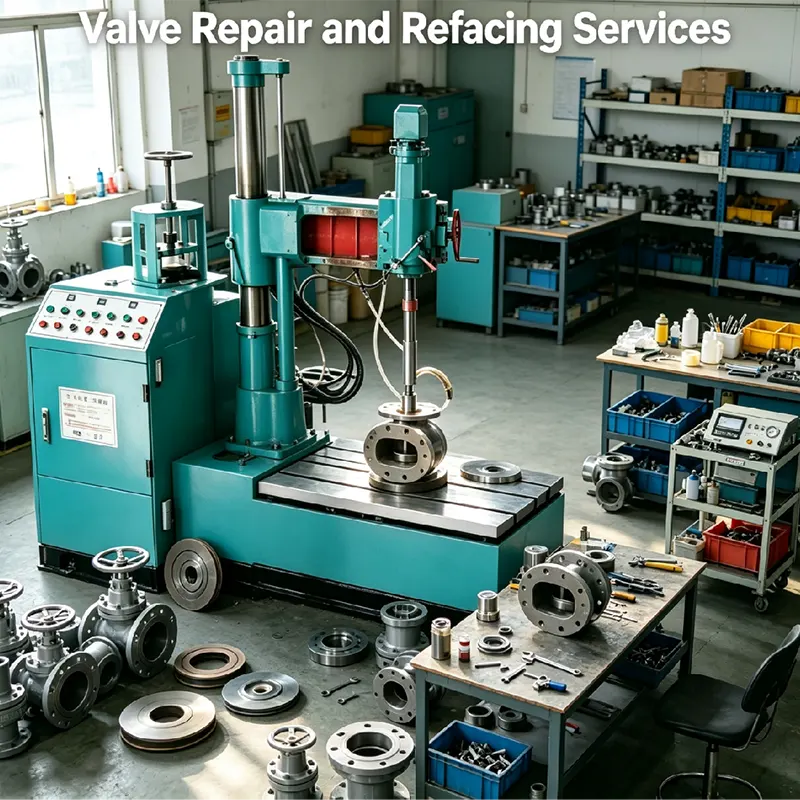

Широко используется на заводах по производству арматуры для заводского контроля качества и в мастерских по ремонту арматуры.

Подробное описание продукта Краткие сведения

1 вертикальный шлифовальный станок для задвижек обрабатывает уплотнительные поверхности корпусов, клиньев и седел задвижек для различных спецификаций задвижек.

2. Принцип шлифования: вращающийся шлифовальный шпиндель с механизмом точной подачи шлифует уплотнительную поверхность; Дополнительная планетарная передача позволяет шлифовальному диску вращаться во время вращения шлифовальных инструментов, создавая ортогональные сетки на уплотняемой поверхности для превосходного качества обработки.

3 Конфигурация станции: вертикальная конструкция с одной станцией с подъемным и вращающимся шлифовальным шпинделем для гибкой работы.

4 Шлифовальный станок для вертикальной задвижки совместим с различными абразивными материалами, включая наждачную ткань, наждачную бумагу и алмазные шлифовальные диски с зернистостью от 80 до 1000 меш.

5 Достижимое качество поверхности: от исходного состояния шероховатость готовой поверхности достигает Ra 0,4 при коэффициенте контакта уплотняемых поверхностей не менее 80 процентов.

6 Система управления: оснащена частотно-регулируемой регулировкой скорости, позволяющей бесступенчато регулировать скорость от 30 до 400 об/мин для достижения оптимальных параметров шлифования.

7 Регулировка шпинделя: диапазон от 0 до 50 мм, высота подъема рычага до 800 мм и более для установки клапанов различных размеров.

8 Простота использования: легкий вес и гибкость в эксплуатации, низкая трудоемкость, один оператор может управлять несколькими машинами одновременно.

9 Основное преимущество: эффективность измельчения в 10–30 раз выше, чем при ручном измельчении, что значительно снижает затраты на рабочую силу и время производственного цикла.

 Особенности продукта и области применения

Особенности краткие моменты

Вертикальная конструкция с подъемным и вращающимся шлифовальным шпинделем для удобства эксплуатации.

Прецизионный механизм подачи обеспечивает точный контроль хода и скорости шлифования.

Частотно-регулируемый привод обеспечивает бесступенчатую регулировку скорости от 30 до 400 об/мин.

Совместим с несколькими типами абразивов для грубого, тонкого шлифования и полирования.

Прочная конструкция с устойчивой рамой обеспечивает долговременную точность и долговечность.

Высокая эффективность: производительность увеличивается от 10 до 30 раз по сравнению с ручным шлифованием.

Универсальное применение: подходит для задвижек различных размеров и характеристик.

Низкие эксплуатационные расходы: простая конструкция с надежными компонентами обеспечивает простоту обслуживания и длительный срок службы.

Краткое описание приложений

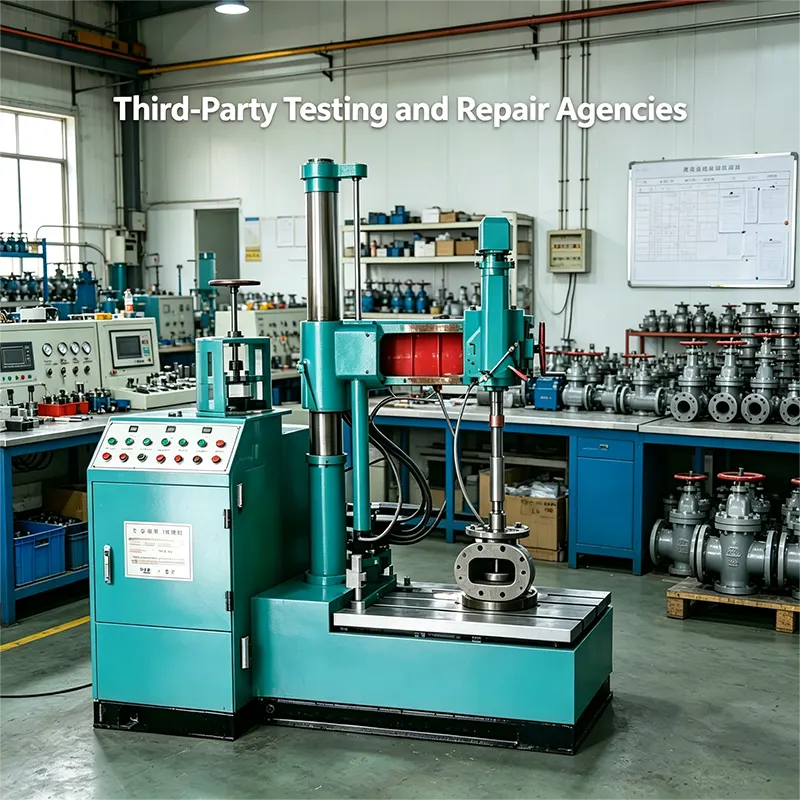

Производители клапанов для заводского выходного контроля качества，Электростанции для восстановления уплотняющих поверхностей клапанов，Горнодобывающая и металлургическая промышленность，Крупные промышленные конечные пользователи для внутреннего обслуживания，Сторонние агентства по тестированию и ремонту и т. д.
