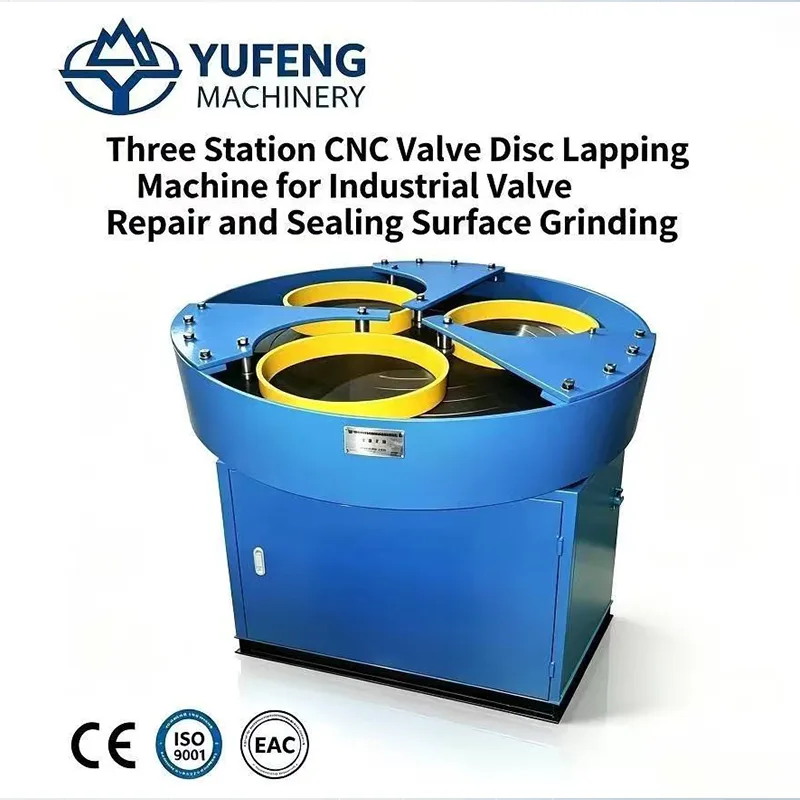

Трехстанционная машина для притирки дисков клапанов с ЧПУ

В машине используется принцип планетарного дифференциального движения, при котором притирочная пластина вращается, а подвижное кольцо также вращается, обеспечивая как вращение, так и вращение, что обеспечивает высокую эффективность притирки и превосходное качество поверхности. Встроенная система управления ЧПУ с приводом с регулируемой скоростью обеспечивает точный контроль скорости и стабильную работу, обеспечивая стабильное качество притирки. Он широко используется на заводах по производству клапанов для заводского контроля качества, в мастерских по ремонту и техническому обслуживанию клапанов, а также в собственных отделах технического обслуживания промышленных конечных пользователей.

Трехстанционный станок для притирки дисков клапанов с ЧПУ — это высокоточное решение для притирки, специально разработанное для обработки уплотнительных поверхностей дисков задвижек, дисков шаровых клапанов, дисков обратных клапанов и других компонентов клапанов с плоским уплотнением, обеспечивающее превосходное качество поверхности и постоянную повторяемость благодаря передовой технологии планетарного дифференциального движения. Ниже приведены его основные характеристики и возможности:

1. Обрабатываемые типы клапанов: подходят для притирки уплотнительных поверхностей дисков задвижек, дисков проходных клапанов, дисков обратных клапанов и других компонентов клапанов с плоским уплотнением.

2. Принцип притирки: Планетарный дифференциальный механизм движения, при котором притирочная пластина вращается (вращается), а подвижное кольцо также вращается (вращение). Такая конструкция с двойным движением обеспечивает равномерный съем материала и превосходное качество поверхности по сравнению с традиционной притиркой с одним движением.

3. Конфигурация рабочей станции: три притирочные станции обеспечивают гибкие режимы работы: грубое шлифование, тонкое шлифование и полирование могут выполняться одновременно на разных станциях, или три одинаковые заготовки могут обрабатываться параллельно для максимальной производительности.

4.Притирочные материалы: совместимы с различными притирочными составами (зернистостью 200#, 400#, 600#, 800#, 2000#) для удовлетворения различных требований к качеству поверхности.

5.Достижимое качество поверхности: при исходной шероховатости поверхности Ra 6,3 на материале HRC30-50 шероховатость готовой поверхности может достигать Ra 0,4, при этом коэффициент контакта уплотняющей поверхности не менее 80%.

6.Работа: ЧПУ-управление с регулировкой скорости с преобразованием частоты, обеспечивающее бесступенчатую регулировку скорости от 0 до 45 об/мин для оптимальных параметров притирки в зависимости от материала заготовки и требуемой отделки.

7. Простота использования: легкий вес и гибкость в эксплуатации, низкая трудоемкость, высокая эффективность благодаря одному оператору, способному управлять несколькими машинами одновременно.

Таким образом, трехпозиционный станок для притирки дисков клапанов с ЧПУ сочетает в себе трехстанционную гибкую производственную конструкцию с технологией планетарного дифференциального движения, интеллектуальным управлением с ЧПУ, прочной конструкцией и высокой эффективностью, которая увеличивает производительность более чем в десять раз по сравнению с ручной притиркой. Он обеспечивает шероховатость поверхности до Ra 0,4 с коэффициентом контакта уплотняющей поверхности ≥80%, что делает его идеальным выбором для производителей клапанов, мастерских по ремонту и техническому обслуживанию, электростанций, химической и нефтехимической промышленности, горнодобывающей и металлургической промышленности, мастерских по техническому обслуживанию и ремонту, крупных промышленных конечных пользователей и сторонних испытательных и ремонтных агентств, которым требуется высококачественная, последовательная и эффективная притирка дисков клапанов.

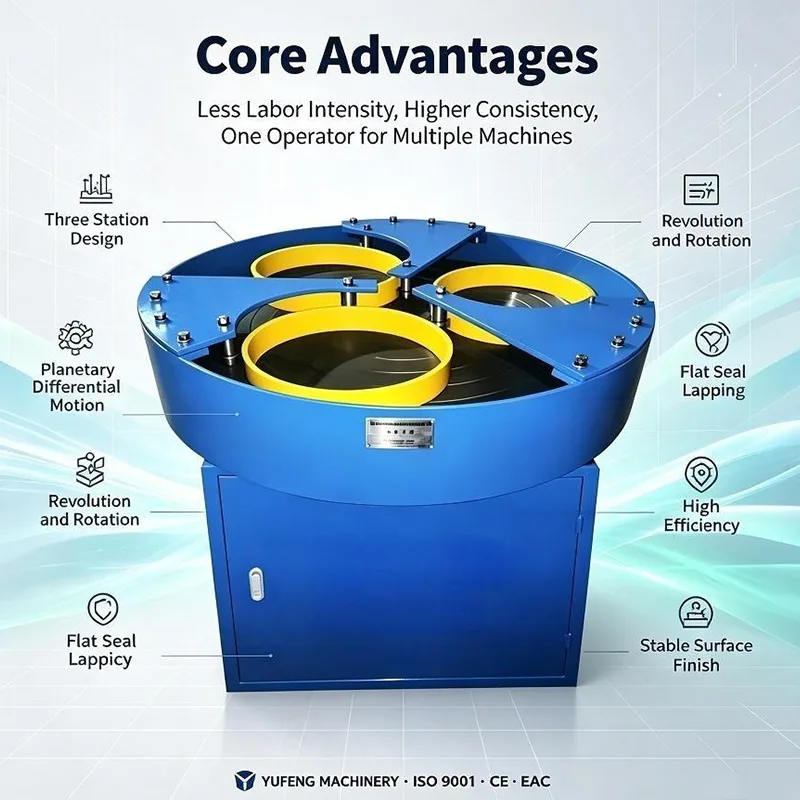

Функции

1. Конструкция с тремя станциями: три независимых притирочных станции поддерживают гибкие режимы производства: последовательная обработка грубой/тонкой/полировки одной заготовки или параллельная обработка нескольких заготовок для максимальной производительности.

2. Планетарное дифференциальное движение: притирочная пластина вращается, а подвижное кольцо вращается, обеспечивая превосходное качество притирки с шероховатостью поверхности до Ra 0,4 и коэффициентом контакта уплотняющей поверхности ≥80%.

3. Интеллектуальное управление с ЧПУ: Усовершенствованная система ЧПУ с частотно-регулируемым приводом обеспечивает точное регулирование скорости от 0 до 45 об/мин, автоматическое управление процессом и стабильные повторяемые результаты.

4. Прочная конструкция: прочная конструкция рамы обеспечивает стабильность и долгосрочную точность; оснащен притирочными пластинами из сплава высокой твердости большого диаметра для обработки дисков клапанов различных характеристик.

5. Высокая эффективность: по сравнению с ручной притиркой производительность увеличивается более чем в десять раз, что значительно снижает затраты на рабочую силу и время выполнения заказа.

6. Универсальное применение: подходит для плоских уплотнительных поверхностей задвижек, проходных клапанов, обратных клапанов и других дисков промышленных клапанов в широком диапазоне диаметров.

7. Низкие эксплуатационные расходы: Простая конструкция с надежными компонентами обеспечивает простоту обслуживания и длительный срок службы.

Область применения: производители арматуры, мастерские по ремонту и техническому обслуживанию, электростанции, химическая и нефтехимическая промышленность, горнодобывающая и металлургическая промышленность, мастерские по техническому обслуживанию и ремонту, крупные промышленные конечные пользователи, а также сторонние агентства по тестированию и ремонту.

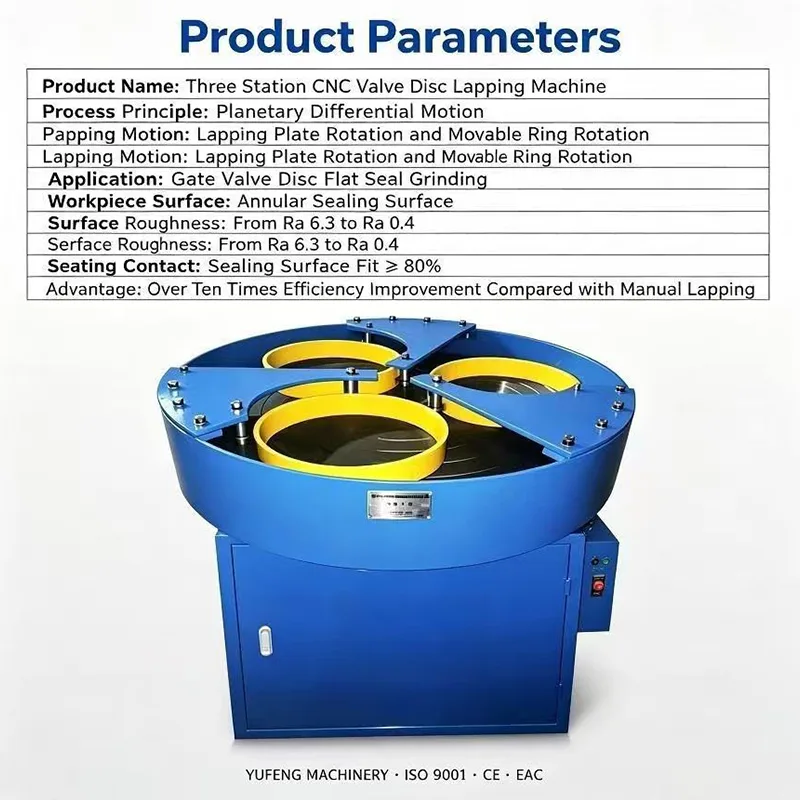

Таблица технических характеристик

Часто задаваемые вопросы

1. Вы торговая компания или производитель?

Мы являемся производителем оборудования для клапанов Yufeng в Вэньчжоу, прямым заводом, специализирующимся на исследованиях, разработках и производстве оборудования для испытаний и притирки клапанов, включая этот трехстанционный притирочный станок с ЧПУ.

2. Каков минимальный заказ для этой притирочной машины?

Наш минимальный заказ составляет всего 1 комплект. Мы приветствуем небольшие пробные заказы, а также оптовые закупки для крупных проектов B2B.

3.Какие сертификаты качества имеют ваши притирочные машины?

Наше оборудование производится под строгим контролем качества и соответствует международным промышленным стандартам. Сертификаты CE, ISO и другие сертификаты могут быть предоставлены по запросу.

4.Что такое принцип дифференциального движения планет и чем он лучше?

Притирочная пластина вращается (вращение), а подвижное кольцо также вращается (вращение). Эта конструкция с двойным движением обеспечивает равномерный съем материала и превосходное качество поверхности по сравнению с традиционной притиркой с одним движением, обеспечивая шероховатость поверхности до Ra 0,4 с коэффициентом контакта уплотняющих поверхностей ≥80%.

5.Какого качества поверхности может достичь эта машина?

При начальной шероховатости поверхности Ra 6,3 на материале HRC30-50 шероховатость готовой поверхности может достигать Ra 0,4, при этом коэффициент контакта уплотняющих поверхностей не менее 80%, что обеспечивает превосходные характеристики уплотнения для дисков клапанов.

6. Поддерживаете ли вы индивидуальные услуги OEM/ODM для этого притирочного станка?

Да, мы предлагаем индивидуальные решения. Мы можем настроить диапазон диаметров притирки (от DN50 до DN250), размеры притирочных пластин, диапазон скоростей шпинделя и конфигурации системы управления в зависимости от конкретных типов дисков клапана и производственных требований.

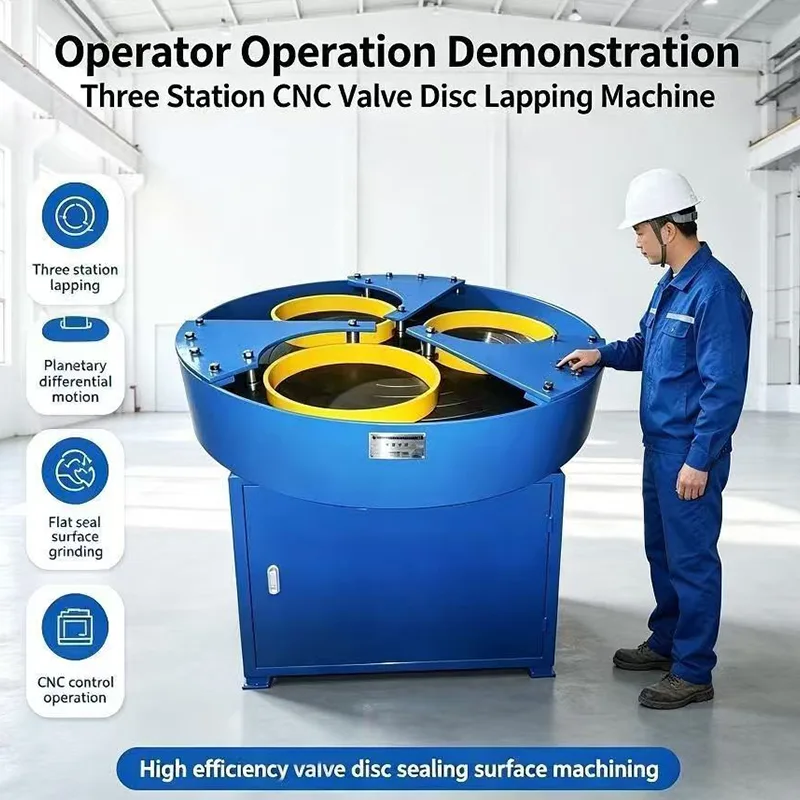

7. Сколько операторов необходимо для работы этой машины?

Один оператор может управлять несколькими машинами одновременно благодаря легкой и гибкой конструкции, что значительно снижает трудозатраты по сравнению с ручной притиркой.

8.Каков стандартный срок поставки этой притирочной машины?

Для стандартных конфигураций время выполнения обычно составляет от 21 до 30 дней. Изготовление индивидуальных моделей может занять от 30 до 35 дней в зависимости от сложности дизайна.

9.Какие условия оплаты вы обычно принимаете?

Мы обычно принимаем T/T с депозитом 30% и остатком 70% перед отправкой. Аккредитив по предъявлении также приемлем для крупных корпоративных заказов.

10.Какую информацию я должен предоставить, чтобы быстро получить точное предложение?

Пожалуйста, поделитесь информацией о диске вашего клапана: тип клапана (задвижка, проходной или обратный), диапазон диаметров диска (DN), исходное состояние поверхности, требуемая обработка поверхности, твердость материала (HRC) и требования к объему производства. Наши инженеры отправят индивидуальное техническое предложение и коммерческое предложение в течение 24 часов.
