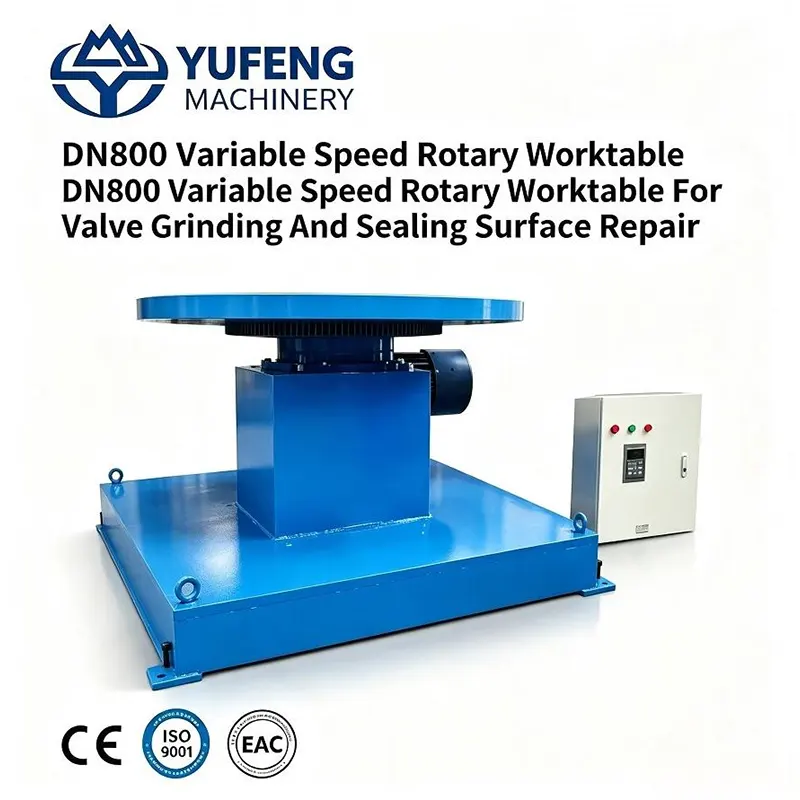

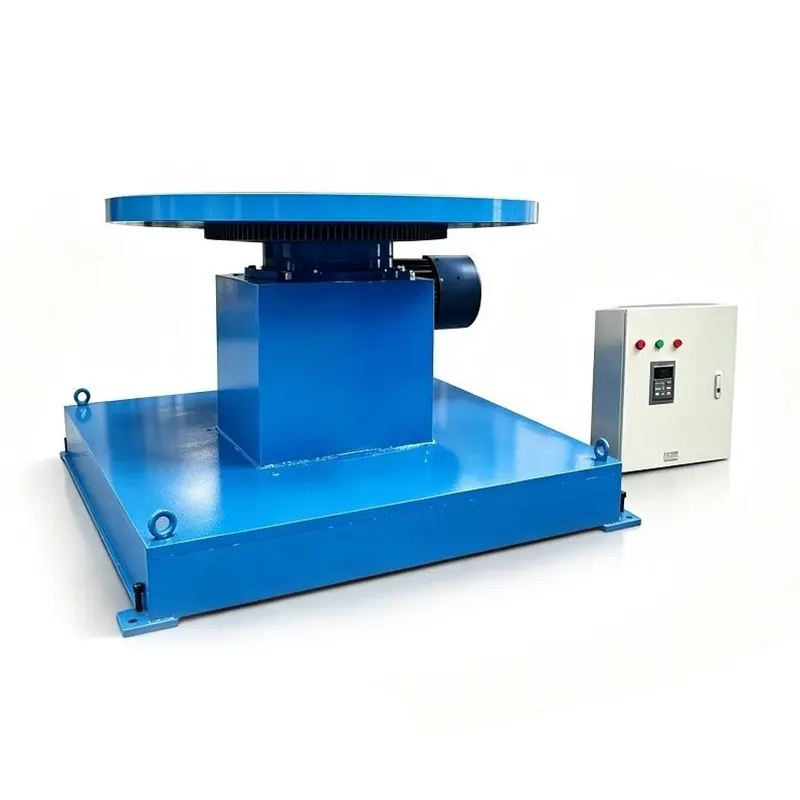

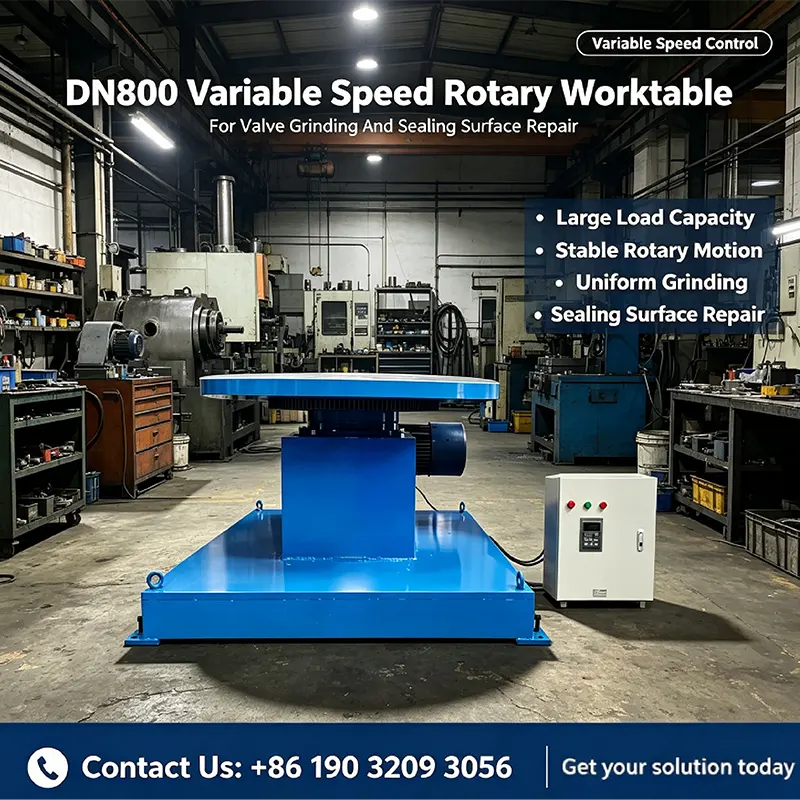

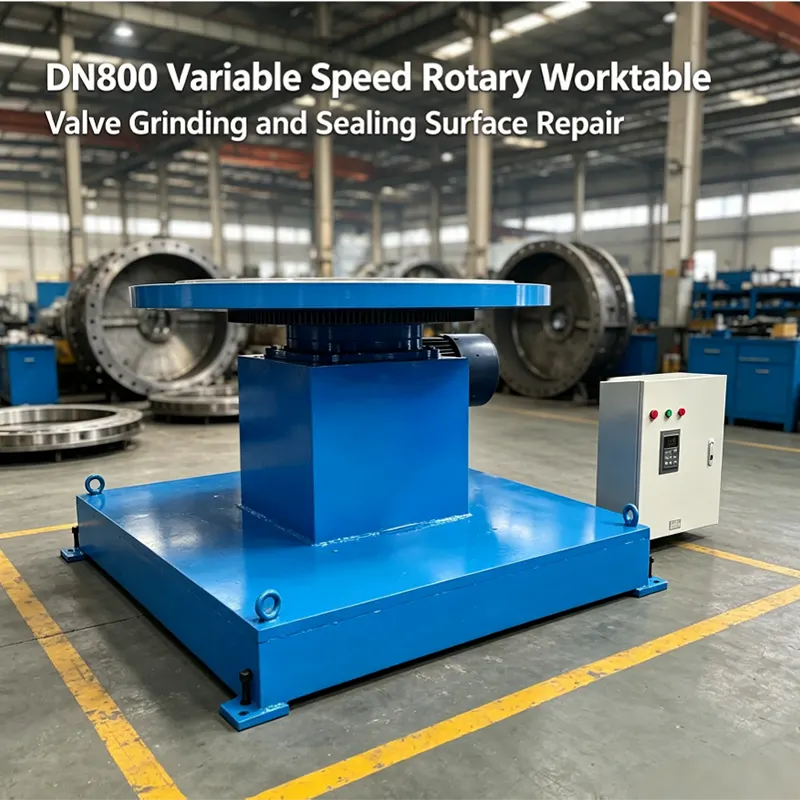

Роторный рабочий стол с регулируемой скоростью DN800 для шлифования клапана

Этот вращающийся рабочий стол с регулируемой скоростью DN800 для шлифования клапанов может нести большие диски клапанов и корпуса клапанов, обеспечивая равномерное и стабильное вращательное движение, а также взаимодействовать со шлифовальными головками для выполнения равномерной операции кругового шлифования. Оснащенный регулятором скорости с преобразованием частоты, скорость вращения можно регулировать по требованию, обеспечивая равномерную текстуру шлифования и постоянную точность на уплотняющей поверхности. Общая конструкция прочная, обладает высокой несущей способностью и совместима с различными моделями станков для шлифовки клапанов большого диаметра. Это может значительно повысить эффективность шлифования и качество обработки уплотнительных поверхностей, способствуя общему точному ремонту уплотнительных поверхностей клапанов.

Исправлены основные параметры, извлеченные из текста изображения:

● Применимый соответствующий калибр: DN800.

● Габаритные размеры: 1200×1200×660 мм.

● Общий вес машины: 1,5 тонны.

● Номинальная мощность: 5,5 кВт.

Общие проблемы отрасли и целевые решения

3.1 Универсальные проблемные места в отрасли шлифования поверхностей уплотнений больших клапанов

В настоящее время предприятия, занимающиеся ремонтом и обслуживанием крупных клапанов в энергетике, нефтехимии и трубопроводных сетях, в основном сталкиваются с тремя основными проблемами во время шлифовки уплотняющих поверхностей:

1. Ручное вспомогательное вращение нестабильно и трудоемко: без профессионального поворотного позиционирующего рабочего стола работникам приходится вручную толкать и вращать тяжелые большие корпуса клапанов во время шлифования. Скорость вращения неравномерна, что приводит к непостоянной глубине шлифования, хаотичной текстуре поверхности и чрезвычайно высоким физическим нагрузкам для операторов.

2. Вращение с фиксированной скоростью не может адаптироваться к различным процессам шлифования: традиционные вращающиеся платформы с нерегулируемой скоростью имеют одну скорость вращения. Процедуры грубого шлифования, тонкого шлифования и полировки требуют разных линейных скоростей, фиксированная скорость не может соответствовать технологическим требованиям, что ограничивает окончательную обработку уплотнительных поверхностей.

3. Плохая устойчивость нагрузки при обработке тяжелых заготовок: корпуса клапанов и задвижки большого диаметра DN800 тяжелые. Обычные простые вращающиеся кронштейны склонны к тряске и отклонению под большой нагрузкой во время работы, что приводит к отклонениям при шлифовании и браку заготовок, а совместимость с различными шлифовальными станками плохая.

3.2 Целевые решения по оптимизации данного оборудования

Чтобы решить три вышеупомянутых основных узких места, влияющих на точность шлифования клапанов, эффективность обработки и удобство эксплуатации, поворотный рабочий стол с регулируемой скоростью для шлифования клапанов DN800 выполняет целенаправленную модернизацию структурной и электрической конфигурации: Оптимизация труда и точности: используется сверхпрочная литая основа + конструкция передачи с поворотным подшипником большого диаметра, заготовка стабильно размещается на поворотном столе, оборудование приводит в движение автоматическое вращение с постоянной скоростью вместо ручного толкания. Скорость вращения постоянна и равномерна, круговая шлифовальная дорожка аккуратная, текстура уплотняющей поверхности однородная, что полностью исключает погрешность точности, вызванную искусственным неравномерным вращением.

Оптимизация адаптируемости процесса: оснащен независимым шкафом управления скоростью с преобразованием частоты, можно осуществлять бесступенчатое регулирование скорости в соответствии с различными рабочими процедурами грубого шлифования, тонкого шлифования и полировки. Вся машина имеет сверхвысокую несущую способность, стабильную работу без тряски при полной нагрузке; зарезервированный стандартный соединительный интерфейс, который идеально сочетается с большинством моделей крупных станков для шлифовки клапанов, представленных на рынке, и широко применяется для различных работ по ремонту уплотнительных поверхностей клапанов.

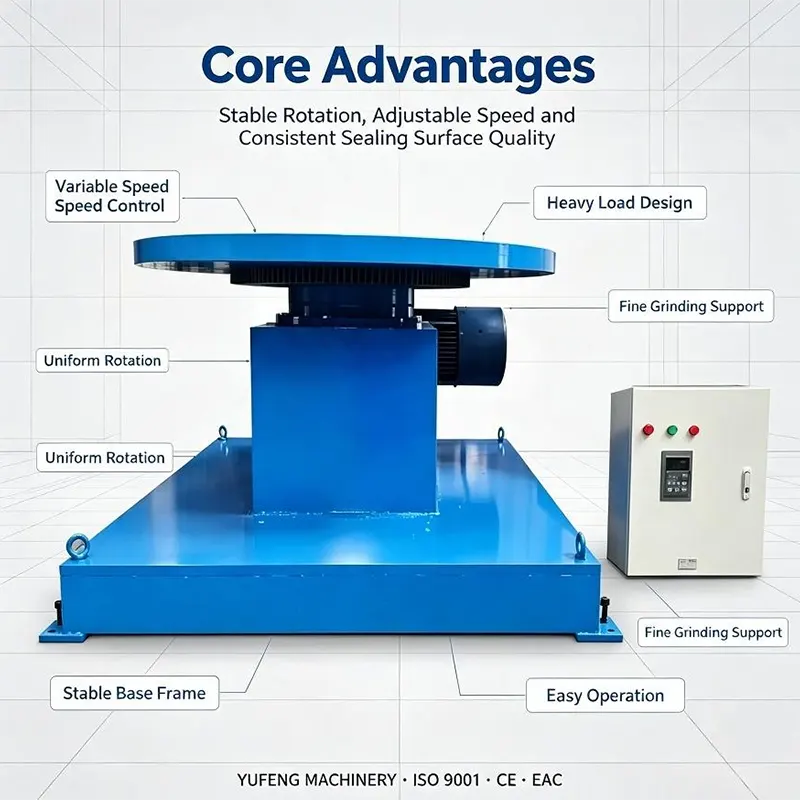

Семь основных дифференцированных преимуществ

1. Профессиональная опорная конструкция для крупногабаритного оборудования для шлифования клапанов, высокая совместимость. Основное конкурентное преимущество вращающегося рабочего стола с регулируемой скоростью DN800 для шлифовки клапанов: он настроен в качестве вспомогательного оборудования для крупнокалиберных шлифовальных станков для клапанов, зарезервирован универсальный монтажный интерфейс, может сочетаться с различными типами узлов шлифования уплотнительных поверхностей клапанов и является незаменимым основным вспомогательным инструментом для мастерских по техническому обслуживанию и ремонту клапанов.

2. Бесступенчатое регулирование скорости преобразования частоты, адаптация к полному процессу шлифования. Независимая система управления преобразователем частоты, скорость вращения можно произвольно регулировать от низкой до высокой скорости. Различные скорости вращения могут быть установлены для грубого удаления шлифовального материала, тонкого шлифования и финишной полировки соответственно, что научно соответствует технологии обработки и значительно улучшает качество поверхности уплотнительной поверхности клапана.

3. Прочная жесткая конструкция корпуса, стабильная работа при полной нагрузке. Утолщенное встроенное стальное основание + большая поворотная опора с поворотным кольцом, вся машина обладает высокой жесткостью и антивибрационными характеристиками. Даже при максимальной нагрузке корпуса клапана большого размера DN800 во время вращения не возникает дрожания, отклонений или ненормального шума, что обеспечивает высокоточный эффект шлифования.

4. Автоматическая ротационная замена ручного управления, экономия трудозатрат. Полностью замените традиционный режим ручного толкающего вращения, одному рабочему нужно только зафиксировать заготовку и управлять шлифовальной головкой, нет необходимости тратить физическую силу, чтобы повернуть корпус клапана вперед и назад, значительно снизить трудоемкость, эффективность работы одного человека увеличивается более чем на 80%.

5. Равномерное круговое шлифование, постоянная точность уплотняемой поверхности. Поворотный стол работает с постоянной линейной скоростью, шлифовальная головка взаимодействует с вращающейся заготовкой, образуя регулярные и равномерные круговые шлифовальные линии на уплотняющей поверхности. Плоскостность и шероховатость всей уплотняющей поверхности одинаковы, что эффективно улучшает герметичность отремонтированного клапана после сборки.

6. Независимый разделенный шкаф управления, безопасная и удобная работа. Электрический шкаф управления скоростью отделен от основного корпуса поворотного стола, управление кнопками простое и интуитивно понятное, с функциями запуска-остановки, аварийной остановки, положительного и отрицательного вращения. Электрическая система имеет защиту от перегрузки, сверхтока, безопасную работу и низкий уровень отказов.

7.Компактная общая компоновка, удобное перемещение и размещение. Общий размер компактен и разумен, нижняя часть защищена подъемными проушинами и монтажными отверстиями для ног, что удобно для стационарной установки в мастерской или мобильных коммутационных станций. Он занимает небольшое пространство и подходит для мастерских по обслуживанию арматуры различных размеров.

Полная таблица технических параметров

Семь целевых сценариев применения

1. Мастерская по техническому обслуживанию оборудования электростанций: поддержка использования при шлифовке и ремонте уплотняющих поверхностей задвижек крупных трубопроводов.

2. Отдел эксплуатации нефтехимического нефтеперерабатывающего предприятия: Подбор шлифовального оборудования для капитального ремонта арматуры технологических трубопроводов.

3. Компания «Муниципальная водопроводная сеть»: регулярное техническое обслуживание трубопроводной арматуры большого диаметра и ремонт уплотнительной поверхности.

4. Профессиональный завод по восстановлению клапанов: Пакетный ремонт и прецизионное шлифование переработанных промышленных крупных клапанов.

5. Предприятия по производству химических трубопроводов для природного газа и угля: обработка антикоррозионной защиты и восстановления герметичности клапанов.

6. Завод по ремонту механического оборудования: индивидуальное вспомогательное вращающееся приспособление для всех видов плоского шлифования круглых заготовок.

7. Научно-исследовательский институт клапанных технологий: испытание процесса обработки поверхности уплотнения и подготовка образцов.

Предпродажная, продажная и послепродажная глобальная интегрированная система обслуживания

Предпродажная индивидуальная техническая поддержка

Профессиональные инженеры-механики проводят общение один на один, подтверждают подходящую модель шлифовального станка, максимальный вес заготовки, требуемый диапазон скоростей вращения и требования к технологии обработки; Предоставьте чертеж компоновки установки, бесплатную услугу проверки работоспособности заготовки, выдайте полную схему поддержки и официальное предложение в течение 24 рабочих часов.

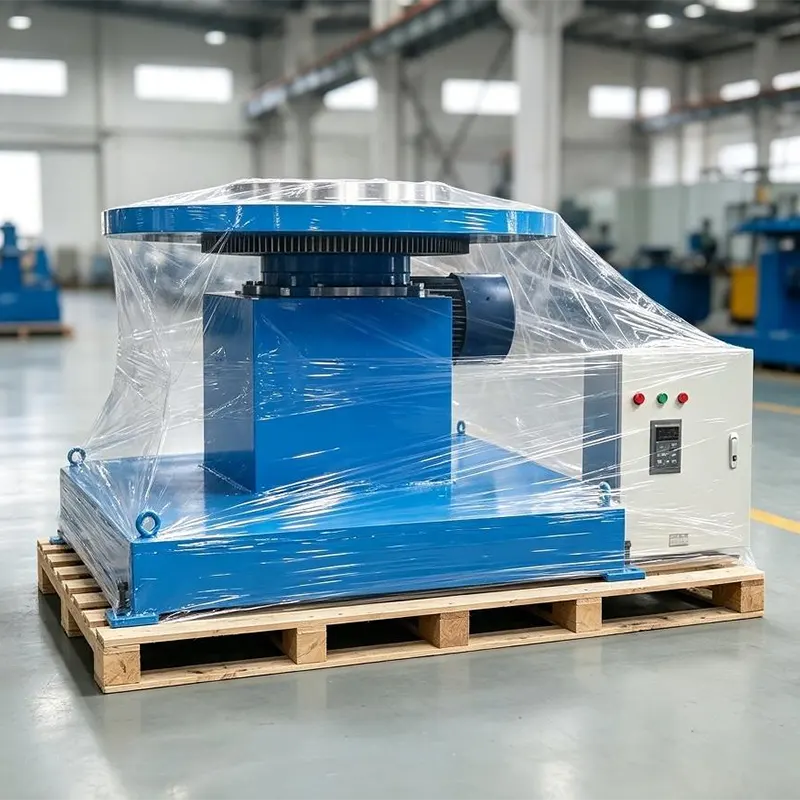

Производство и экспортная упаковка для продажи

Весь производственный процесс отслеживается с помощью видео в реальном времени; Перед доставкой будут проведены испытания на работу без нагрузки и испытание на вращение нагрузки, чтобы обеспечить стабильную скорость и отсутствие тряски. Экспортная продукция имеет ударопрочную усиленную упаковку из цельного деревянного ящика, оснащенную двуязычным руководством по эксплуатации, электрической принципиальной схемой и полными сертификационными документами по таможенному оформлению.

Послепродажное глобальное гарантийное обслуживание

Основные компоненты, такие как приводной двигатель, поворотный подшипник и преобразователь частоты, имеют 24-месячную глобальную гарантию, неискусственно поврежденные запасные части заменяются бесплатно в течение гарантийного периода. Мы обеспечиваем удаленную отладку параметров видео и устранение неисправностей круглый год, координируем работу зарубежных агентов для оказания помощи по установке на месте; пожизненная поставка обычных изнашиваемых деталей и бесплатные долгосрочные технические консультации по процессу шлифования.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

В1: Какую максимальную спецификацию клапана может выдержать этот рабочий стол?

A1: Стандартная модель специально разработана для крупных клапанов и задвижек калибра DN800, которые могут стабильно выдерживать вес целых корпусов клапанов при шлифовании.

В2: Можно ли произвольно регулировать скорость вращения?

A2: Да, он оснащен системой регулирования скорости с преобразованием частоты, поддерживается бесступенчатая регулировка скорости вращения, которая может адаптироваться к грубому шлифованию, тонкому шлифованию, полировке различных процедур обработки.

В3: Можно ли использовать его с станками для шлифования клапанов других марок?

A3: В оборудовании предусмотрены универсальные соединительные и крепежные интерфейсы, обладающие высокой универсальностью, которые можно адаптировать к большинству распространенных на рынке крупногабаритного оборудования для шлифования клапанов.

В4: Можно ли провести сертификацию CE для экспортного бизнеса за границу?

A4: Мы можем выполнить устранение механической безопасности ЕС CE, настроить экспортное специальное напряжение и многоязычную панель управления, выдать официальный сертификат CE для зарубежного таможенного оформления и аудита приемки проекта.

В5: Стандартный цикл производства?

A5: Стандартный цикл поставки конфигурации: 20 рабочих дней; усиленная несущая версия по индивидуальному заказу: 28 рабочих дней.

Руководство по покупке

Пожалуйста, сообщите модель подходящего шлифовального оборудования, размер заготовки и технологические требования к обработке, мы предоставим подробную схему поддержки конфигурации и предложение по льготным оптовым закупкам в течение 24 часов, поддерживая долгосрочные рамочные заказы на сотрудничество для предприятий по техническому обслуживанию арматуры.
