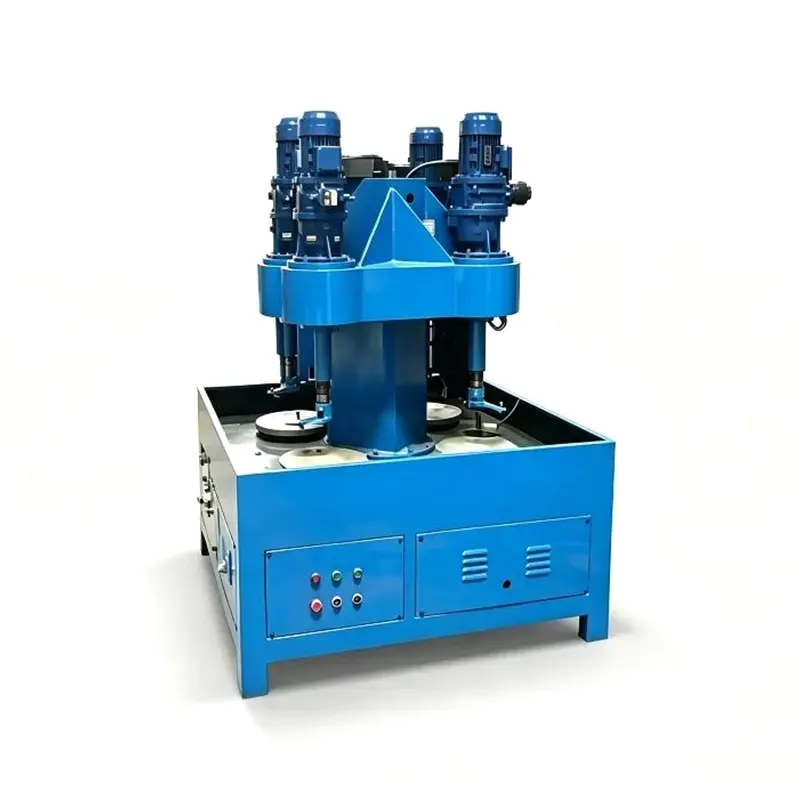

Четырехстанционная машина для притирки вертикальных клапанов

Эта четырехстанционная машина для притирки вертикальных клапанов объединяет механическую трансмиссию, электрическое управление и систему циркуляционной шлифовальной жидкости в единый вертикальный блок, отличающийся простотой эксплуатации, компактной структурной компоновкой, полными функциональными модулями, стабильной производительностью и высоким уровнем автоматизации. Он специально разработан для финишной притирки и зеркальной полировки твердых уплотнительных поверхностей шаровых кранов, задвижек и задвижек, удаления следов обрабатывающего инструмента, улучшения плоскостности и точности уплотнения, соответствующего уплотняющим поверхностям клапанов. Оснащенный четырьмя независимыми вертикальными притирочными головками с регулируемой скоростью вращения и прижимным давлением, станок поддерживает одновременно обработку четырех заготовок, что значительно увеличивает ежедневную производительность притирки в цехах массового производства клапанов.

Встроенный закрытый циркуляционный резервуар для шлифовальной жидкости автоматически фильтрует абразивные примеси, сокращая частоту ручной очистки и снижая затраты на расход абразивного материала. Центральная кнопочная панель управления объединяет функции запуска, остановки, регулирования скорости и синхронизации, а также защиту от перегрузки для предотвращения повреждения заготовки или шлифовального диска из-за аномального давления. Вся машина имеет интегрированную конструкцию нижнего резервуара для воды, чтобы избежать разбрызгивания рабочей жидкости, а вертикальная центральная опорная рама обеспечивает работу каждой притирочной головки без вибраций при длительной непрерывной нагрузке.

Оборудование широко подходит для заготовок клапанов с жестким уплотнением из чугуна, нержавеющей стали и сплавов, охватывая стандартную обработку поверхности уплотнения клапана DN15 ~ DN300. Он поддерживает ручное управление синхронизацией с зарезервированным интерфейсом автоматического обновления синхронизации ПЛК; Мы можем предоставить трансформацию безопасности CE и многоязычную панель управления для зарубежных заводов по производству клапанов и производственных линий EPC для энергетики. Если вам нужно высокоэффективное многопозиционное вертикальное оборудование для притирки клапанов с жестким уплотнением для серийного производства, свяжитесь с нашей технической командой, чтобы получить полный технический паспорт и официальное долгосрочное ценовое предложение в течение 24 рабочих часов.

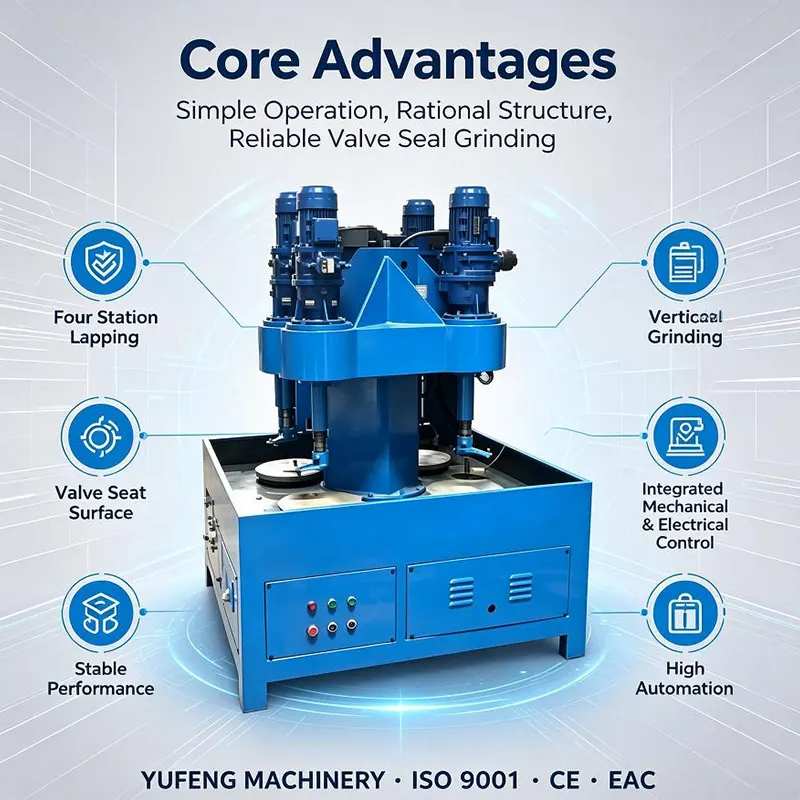

Семь основных дифференцированных преимуществ продукта

1. Четыре независимых синхронных притирочных станции. Основное конкурентное преимущество четырехстанционной вертикальной притирочной машины для клапанов (модель YFJX-LM300): четыре отдельные силовые головки работают одновременно, один оператор может одновременно выполнить четыре процедуры притирки уплотняющих поверхностей клапана, эффективность пакетной обработки в 3–4 раза выше, чем у одностанционных притирочных машин, что идеально соответствует требованиям массового производства крупномасштабных заводов по производству клапанов.

2. Регулируемая скорость и притирочные головки с постоянным прижимом. Каждая вертикальная притирочная головка оснащена независимым редуктором скорости и цилиндром регулировки давления, бесступенчатой ​​регулировкой скорости вращения, гибким контролем прижима для адаптации грубого шлифования, тонкого шлифования и зеркальной полировки. Трехступенчатые процессы притирки позволяют избежать царапин из-за избыточного давления на уплотнительных поверхностях из твердого сплава.

3. Самофильтрующаяся система циркуляции шлифовальной жидкости с замкнутым контуром. Встроенный нижний резервуар для циркуляционной воды со встроенной сеткой фильтра примесей, автоматические циклы шлифовальной жидкости во время обработки, изолируют металлические отходы и остатки абразива, продлевают цикл обслуживания шлифовальной жидкости, уменьшают загрязнение цеха и затраты на ежедневную уборку.

4. Вертикальная центральная усиленная антивибрационная рама. Цельная вертикальная центральная опорная конструкция, сваренная из толстой стальной пластины, равномерно распределяет давление четырех притирочных головок, устраняет дрожание рамы во время продолжительной непрерывной притирки, гарантирует постоянную плоскостность и шероховатость каждой уплотняемой поверхности заготовки, еще одно основное структурное преимущество четырехстанционной вертикальной притирочной машины для клапанов (модель YFJX-LM300).

5. Защита от перегрузки и блокировки всего процесса. Встроенная схема защиты двигателя от перегрузки, автоматически отключает питание при застревании шлифовального диска или перегрузке заготовки, эффективно предотвращает повреждение поверхностей жесткого уплотнения клапана, шлифовального диска и трансмиссионного двигателя, соответствует стандартам промышленной механической безопасности ЕС CE.

6. Широкая совместимость с универсальными клапанами с жестким уплотнением. Настраиваемые основания приспособлений для соответствия шаровым кранам DN15-DN300, задвижкам, запорным клапанам и обратным клапанам с металлическими жесткими уплотнительными поверхностями. Одна машина удовлетворяет большинству обычных технических характеристик промышленных клапанов, сокращает инвестиции в приобретение нескольких устройств для производителей клапанов.

7. Модульный интеллектуальный цифровой интерфейс обновления. Центральный электрический шкаф управления резервирует порт расширения связи с ПЛК, клиенты могут позже модернизировать сенсорный экран, автоматическую временную притирку, память времени притирки и функцию хранения параметров партии, реализовать стандартизированную запись производственных данных и стыковку с заводской интеллектуальной системой управления MES.

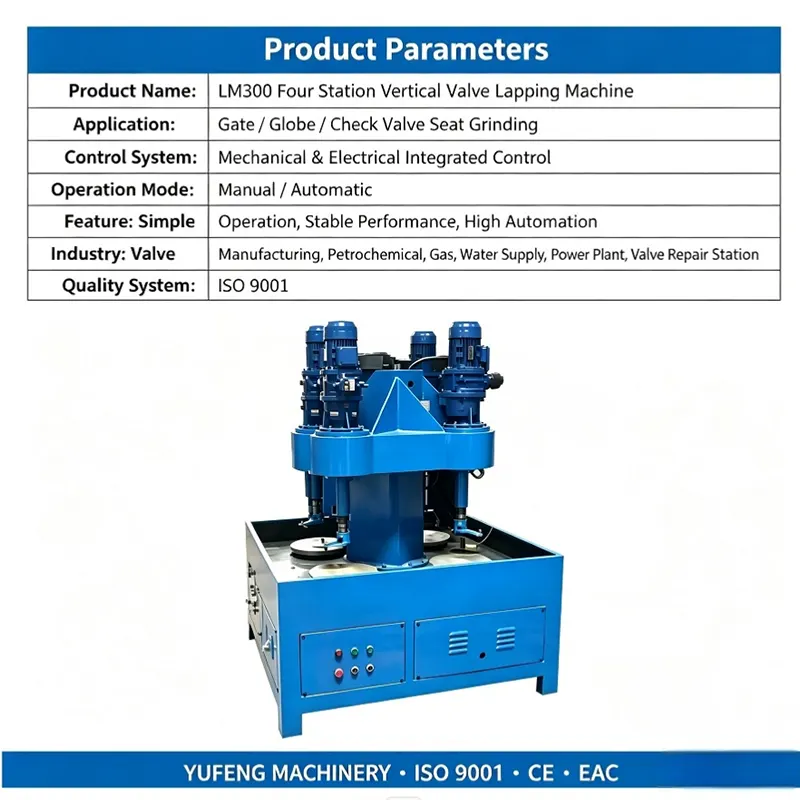

Полная таблица технических параметров

Семь сценариев применения целевого соответствия

1. Заводы по производству клапанов крупного и среднего массового производства: периодическое черновое шлифование, тонкое шлифование и зеркальная полировка металлических твердых уплотнительных поверхностей шаровых кранов DN15-DN300, задвижек перед сборкой готовой продукции.

2. Производители нефтехимического и газопроводного оборудования: прецизионная притирка запорных клапанов с жестким уплотнением высокого давления, используемых в трубопроводах передачи энергии на большие расстояния, гарантирует герметичность с нулевой утечкой.

3. Мастерские по обслуживанию теплоэнергетического и когенерационного оборудования: регулярный ремонт притирки высокотемпературных вспомогательных клапанов с жестким уплотнением электростанции, восстановление плоскостности уплотняющей поверхности.

4. Заводы по обработке муниципальных водопроводных и дренажных клапанов: обработка поверхности уплотнения клапанов с жестким уплотнением из сплава среднего давления для проектов поддержки городских трубопроводов.

5. Независимые станции технического обслуживания и ремонта клапанов: восстановление притирки на месте отработанных клапанов с жесткими уплотнениями, извлеченных из химических и трубопроводных проектов, реализация вторичного повторного использования клапанов.

6. Зарубежные мастерские EPC по сборке больших клапанов: высокоэффективное компактное притирочное оборудование с четырьмя станциями, соответствующая многоязычная панель управления и полная экспортная сертификационная документация CE.

7. Лаборатория исследований и разработок клапанов и характеристик материалов: проверка параметров процесса для новых сплавов с твердыми уплотнительными материалами, испытание контрастной притирки различных мелющих тел и шлифовальных дисков.

Глобальная комплексная система предпродажного, внутрипродажного и послепродажного обслуживания

Предпродажная техническая поддержка по настройке

Профессиональные инженеры по обработке уплотнительных поверхностей клапанов проводят техническую связь один на один, подтверждают номинальный диаметр клапана, материал уплотняющей поверхности, требуемую точность притирки и ежедневную производительность обработки, предоставляют чертеж приспособления для настройки и бесплатные услуги по проверке образцов на притирку, выдают целевое экономически эффективное комплексное технологическое решение и официальное предложение в течение 24 часов.

Услуги по производству и экспортным поставкам

Видеоотслеживание всего процесса в режиме реального времени, полный цикл испытаний перед поставкой на завод с сохранением исходного отчета об испытаниях; Экспортная версия имеет утолщенную фанерную ударопрочную и влагостойкую усиленную упаковку, полную электрическую схему, многоязычное руководство по эксплуатации и полный комплект сертификационных документов по таможенному оформлению, поставляемых вместе с машиной.

Глобальная гарантия технического качества после продажи

Четырехпозиционные редукторы скорости, приводные двигатели притирочной головки, основные электрические компоненты управления имеют 24-месячную глобальную гарантию, бесплатную поставку запасных частей, не причиняющих вреда человеку, в течение гарантийного срока; обеспечить удаленную онлайн-отладку параметров ПЛК, полное видеоруководство по операции притирки, координацию местных местных агентов за рубежом для обеспечения обслуживания на месте; пожизненная поставка общих механических и электрических запасных частей, бесплатная долгосрочная техническая консультация по процессу притирки уплотнительной поверхности клапана.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

Вопрос 1: Могут ли все четыре станции независимо выполнять процедуры притирки с разными параметрами скорости и давления?

A1: Да, каждая вертикальная притирочная головка оснащена независимым механизмом регулировки скорости и давления, может одновременно устанавливать отдельные параметры обработки для разных заготовок клапана.

Вопрос 2. Легко ли чистить и обслуживать систему циркулирующей шлифовальной жидкости?

A2: Нижний бак оснащен выдвижной фильтрующей сеткой, металлические отходы и остатки абразива можно быстро вынимать и очищать, а ежедневное техническое обслуживание является простым и экономит время.

В3: Можно ли обновить функцию автоматического синхронизации и пакетной памяти после покупки оборудования?

A3: Система управления резервирует интерфейс расширения данных на заводе, клиенты могут модернизировать сенсорный экран ПЛК, автоматическую синхронизацию времени и функцию хранения параметров в любое время для дальнейшего использования.

В4: Может ли машина выполнить полную трансформацию стандарта безопасности CE для экспорта за границу?

A4: Мы можем завершить преобразование безопасности промышленного оборудования CE в соответствии с требованиями зарубежного рынка, настроить многоязычную сенсорную панель и экспортное напряжение 415 В, предоставить полный комплект сертификационных документов CE для таможенного оформления и аудита приемки зарубежных проектов.

В5: Каков стандартный цикл производства?

A5: Стандартный четырехстанционный вертикальный притирочный станок для клапанов (модель YFJX-LM300). Цикл поставки составляет 30 рабочих дней; Цикл доставки специального приспособления и цифровой обновленной модели составляет 35–40 рабочих дней.

Руководство по покупке

Пожалуйста, отправьте подробную информацию, включая диапазон номинальных диаметров клапана, материал уплотняющей поверхности, требуемую точность притирки, ежедневную производительность обработки, экспортное напряжение и требования к сертификации, в почтовый ящик нашей инженерной группы. Наша техническая команда в течение 24 рабочих часов разработает комплексное интегрированное четырехпозиционное решение для обработки притирки клапанов с жестким уплотнением и долгосрочное льготное предложение на оптовые закупки, а также поддержит ежегодные рамочные заказы на сотрудничество для крупных заводов по производству клапанов и EPC для глобальных энергетических трубопроводов, поддерживающих проектные заказы.
