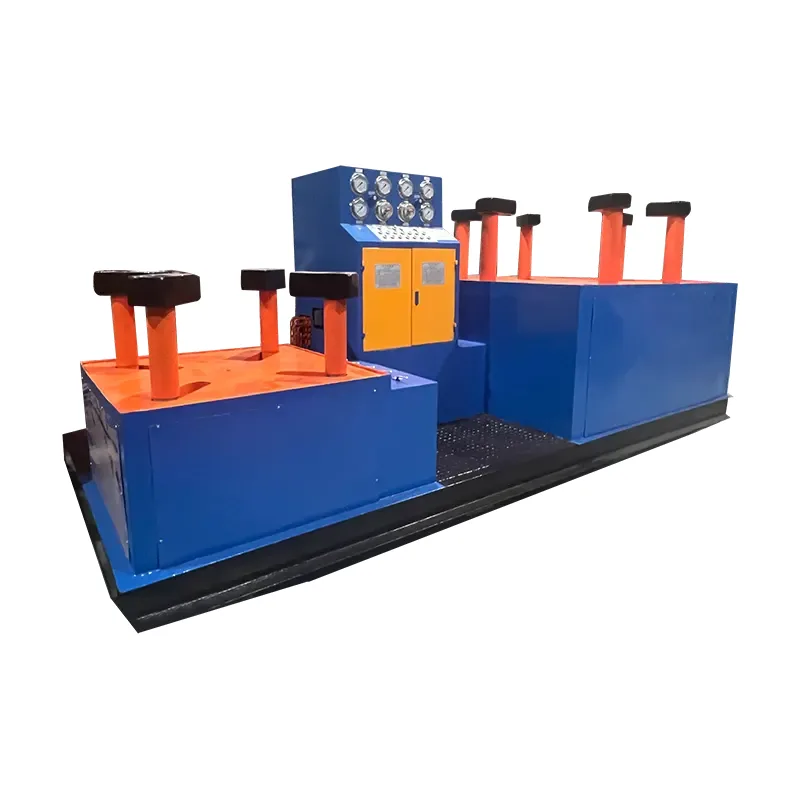

Стенд для испытания дисковых затворов с двойной станцией

Сменный уплотнительный инструмент для различных типов торцов дроссельной заслонки с гидравлической системой удержания давления.

Поддерживает долговременное выдерживание давления для испытаний на прочность оболочки и двунаправленных испытаний на герметичность.

Оснащен гидравлическим самоблокирующимся защитным устройством.

Соответствует стандартам испытаний GB/T 13927 2022 и API 598.

Поддерживает как водные, так и газовые испытательные среды.

Размеры машины 4,5 на 1,4 на 1,7 метра, вес 10 тонн, мощность 13 киловатт.

Идеально подходит для автоматической проверки производственной линии дроссельной заслонки и производителя клапанов FAT.

Подробное описание продукта Краткие сведения

1 гидравлический испытательный стенд с двумя станциями для дисковых затворов подходит для дисковых затворов межфланцевого, проушинового и фланцевого типа, включая концентрические и эксцентрические типы от DN250 до DN1200.

2 Конфигурация с двумя станциями позволяет двум станциям работать независимо или одновременно, что значительно повышает эффективность пакетного тестирования.

3 Сменные уплотнительные инструменты, специально разработанные для торцевых поверхностей дроссельных заслонок, обеспечивают надежное уплотнение клапанов различных спецификаций.

4 Гидравлический испытательный стенд с двумя станциями для дисковых затворов поддерживает воду для гидростатических испытаний оболочки и уплотнений, а также воздух низкого давления или азот для пневматических испытаний на герметичность.

5 элементов испытаний включают испытание на прочность корпуса в 1,5 раза PN и испытание на водяное уплотнение под высоким давлением в 1,1 раза в соответствии с требованиями GB/T 13927 2022.

6. Гидравлическая система поддержания давления обеспечивает долгосрочное стабильное поддержание давления для проверки эффективности двунаправленного уплотнения.

7 Гидравлическое самоблокирующееся защитное устройство обеспечивает безопасность оператора и оборудования во время испытаний.

8 Универсальная конструкция подходит для различных типов и спецификаций дроссельных заслонок и обеспечивает простую смену инструментов.

9 Размеры машины 4,5 на 1,4 на 1,7 метра, вес 10 тонн, мощность 13 киловатт.

10 Соответствует международным стандартам испытаний GB/T 13927 2022 и API 598.

Особенности продукта и области применения

Функции

Конструкция с двумя станциями для независимого или одновременного тестирования для максимизации производительности

Взаимозаменяемые уплотнительные инструменты для различных типов торцевых поверхностей дроссельных заслонок.

Гидравлическая система поддержания давления для длительного поддержания стабильного давления.

Возможность тестирования характеристик двунаправленного уплотнения

Гидравлическое самоблокирующееся защитное устройство

Поддерживает как водную, так и газовую среду для комплексного тестирования.

Универсальная конструкция подходит для дисковых затворов межфланцевого, проушинового и фланцевого типа.

Соответствует стандартам GB/T 13927 2022 и API 598.

Компактный размер с размерами 4,5 на 1,4 на 1,7 метра.

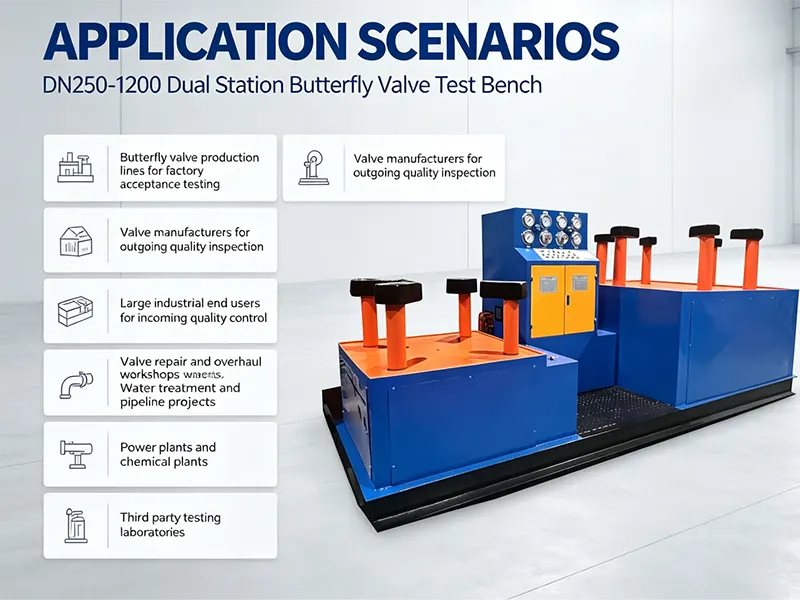

Приложения

Линии по производству дроссельных заслонок для заводских приемочных испытаний

Производители клапанов для выходного контроля качества

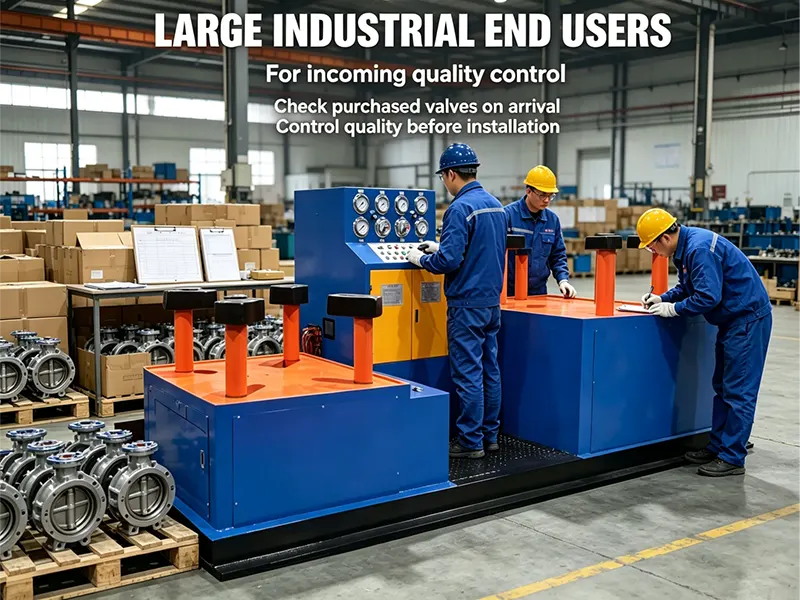

Крупные промышленные конечные потребители для входного контроля качества

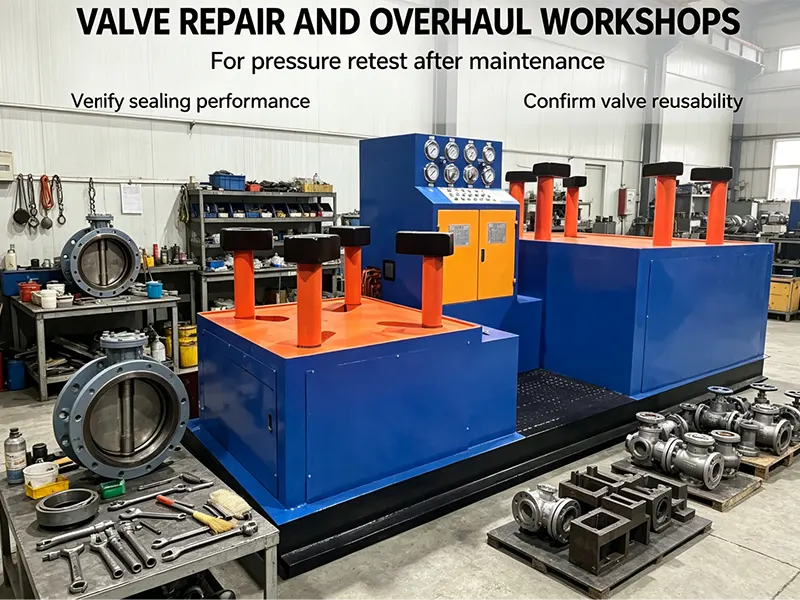

Мастерские по ремонту и капитальному ремонту арматуры

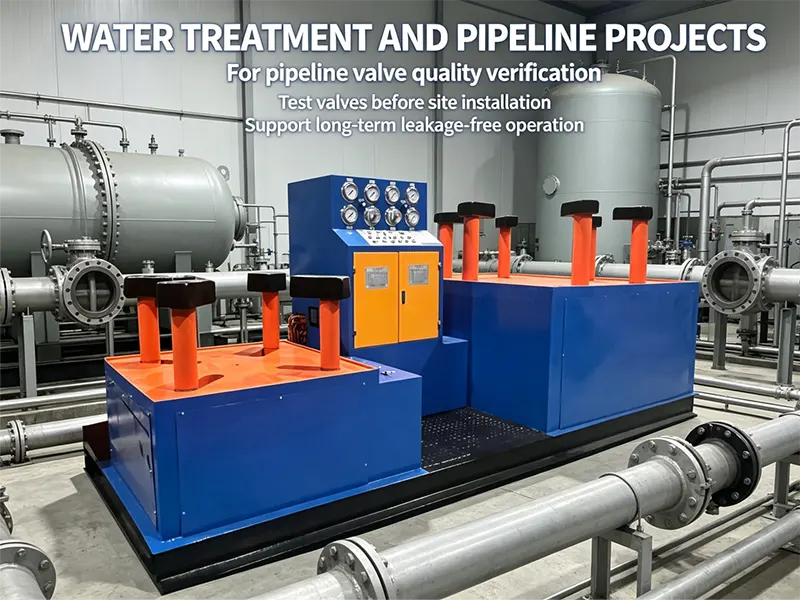

Проекты водоочистки и трубопроводов

Электростанции и химические заводы

Сторонние испытательные лаборатории

Таблица технических данных

Часто задаваемые вопросы

1. Какие типы дроссельных заслонок можно использовать на этом испытательном стенде?

Он работает с дисковыми затворами межфланцевого, проушинового и фланцевого типа, включая как концентрические, так и эксцентрические конструкции, от DN250 до DN1200.

2. Как конструкция с двумя станциями повышает эффективность?

Две станции могут работать независимо или одновременно. Вы можете тестировать клапаны двух разных размеров одновременно или использовать одну станцию ​​при загрузке другой, что исключает простои и значительно повышает производительность контроля партий.

3. Какой метод герметизации используется?

В нем используется сменный уплотнительный инструмент, специально разработанный для торцевых поверхностей дроссельных заслонок. Различные наборы инструментов можно быстро заменять в соответствии с различными характеристиками клапанов и типами торцевых поверхностей.

4. Какие тестовые задания он может выполнять?

Он проводит испытания на прочность корпуса при давлении, превышающем номинальное в 1,5 раза, и испытание на водяное уплотнение высокого давления при давлении, превышающем номинальное в 1,1 раза в соответствии с GB/T 13927 2022, а также испытания характеристик двунаправленного уплотнения с длительным выдерживанием давления.

5. Какие тестовые носители он поддерживает?

Он поддерживает воду для гидростатических испытаний корпуса и уплотнений, а также воздух низкого давления или азот для пневматических испытаний на герметичность.

6. Какие функции безопасности включены?

Гидравлическое самоблокирующееся защитное устройство предотвращает ослабление зажимной системы, когда полость клапана находится под давлением, обеспечивая безопасность оператора.

7. Каковы размеры и вес машины?

Габариты 4,5 на 1,4 на 1,7 метра, вес 10 тонн, потребляемая мощность 13 киловатт.

8. Каким стандартам соответствует эта машина?

Он соответствует GB/T 13927 2022 и API 598. По запросу его также можно настроить для других международных стандартов.

9. Может ли он работать как с концентрическими, так и с эксцентричными дроссельными клапанами?

Да, универсальная конструкция и сменные уплотнительные инструменты подходят как для концентрических, так и для эксцентриковых дисковых затворов во всем диапазоне от DN250 до DN1200.

10. Какая информация вам нужна для предложения?

Укажите тип дроссельной заслонки (диск/проушина/фланец), диаметр в DN, номинальное давление в PN или классе, тип торцевой поверхности, а также нужны ли вам какие-либо дополнительные функции, такие как управление ПЛК или сбор данных.
