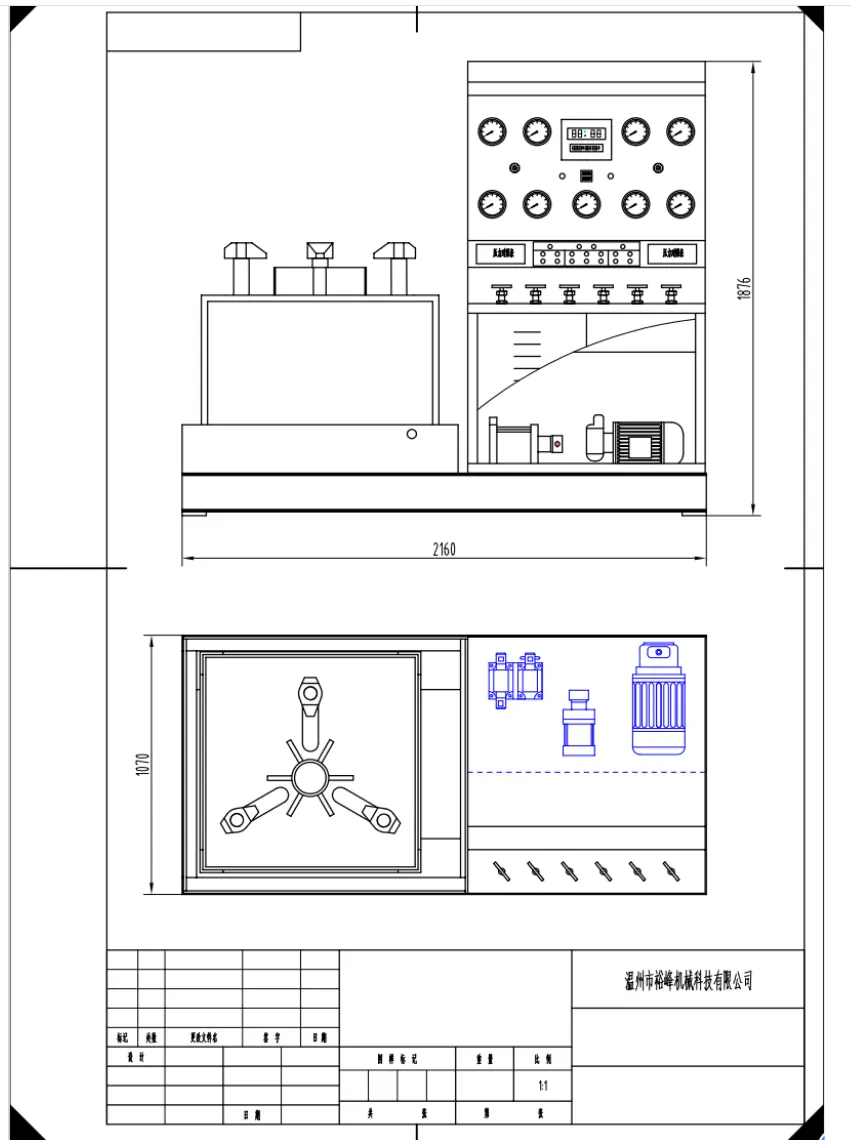

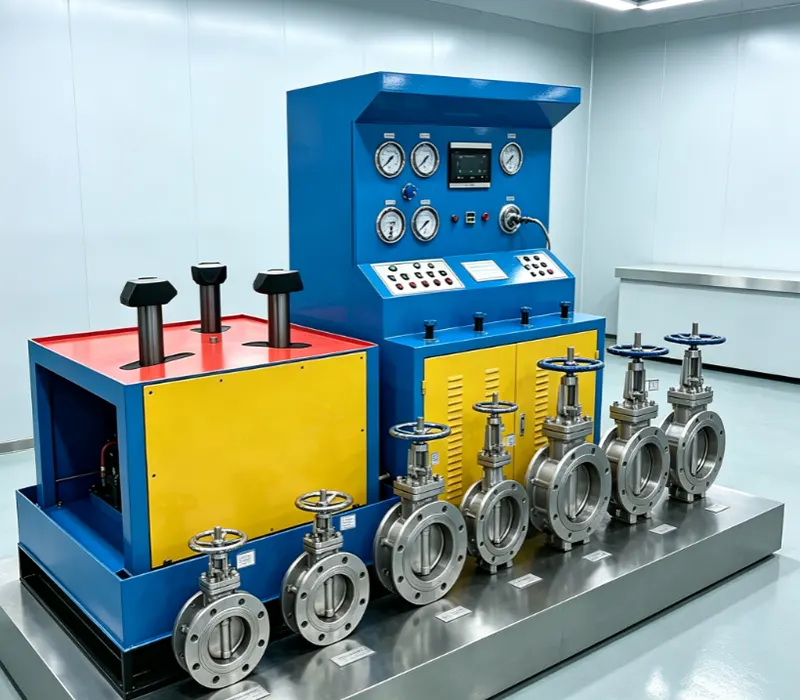

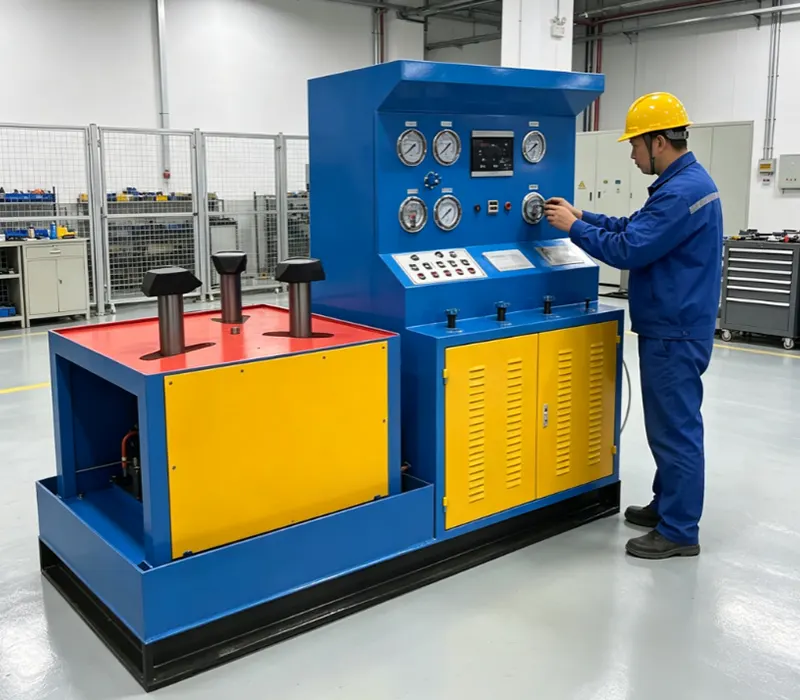

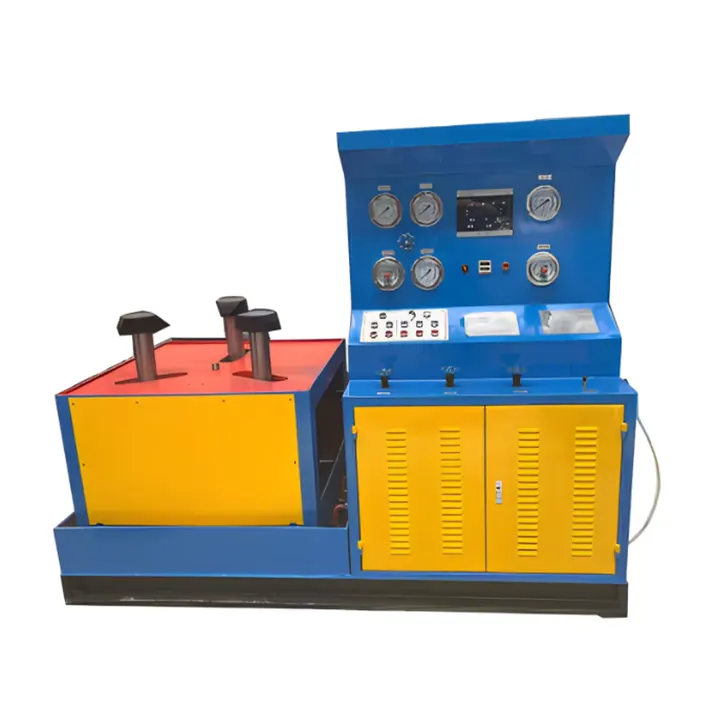

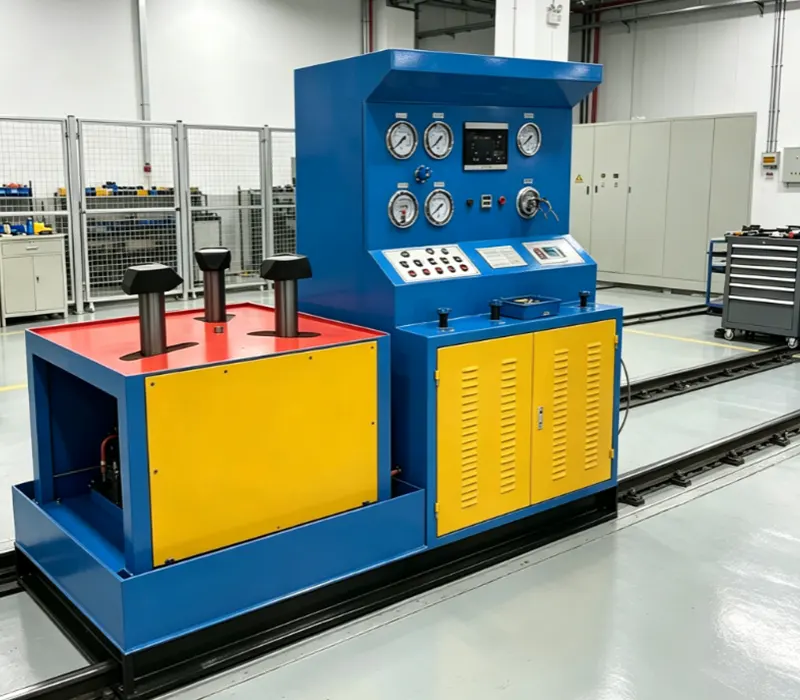

Стенд для испытания гидравлического дроссельного клапана с одной станцией DN300

Интегрированная гидравлическая система обеспечивает максимальную силу зажима 100 тонн, гарантируя отсутствие смещения или утечки давления во время испытаний, что делает ее идеальной для крупногабаритных ножевых задвижек и поворотных затворов. Диапазон регулируемого давления охватывает от DN50 до DN300, при этом максимальное испытательное давление и ход зажима можно настроить в соответствии с различными характеристиками клапана. Он соответствует международным стандартам контроля GB/T 13927 и API 598 и широко используется для заводского контроля качества промышленных дроссельных заслонок и ножевых задвижек.

Стенд для испытаний гидравлических дисковых затворов с одной станцией DN300 специально разработан для испытаний дисковых затворов с фланцевыми концами или пластинчатого типа, а также ножевых задвижек с фланцевыми соединениями.

В методе зажима используются гидравлические губки для зажима противоположных сторон фланцев клапана с регулируемой силой зажима и минимальным внешним вмешательством. Герметизация между клапаном и глухой пластиной достигается за счет торцевого уплотнительного кольца или прокладки, а переднее смотровое окно позволяет операторам четко определять местонахождение любых точек утечки во время испытаний. Испытательная среда включает воду под высоким давлением для гидростатических испытаний и испытаний на герметичность, а также газ низкого давления (воздух или азот при давлении от 4 до 7 бар) для пневматических испытаний на герметичность. Стенд выполняет три основных этапа испытаний: испытание на гидростатическую прочность оболочки под давлением в 1,5 раза выше номинального, испытание на водяное уплотнение под высоким давлением в 1,1 раза выше номинального и испытание воздушного уплотнения при низком давлении от 4 до 7 бар. Диапазон испытаний для каждой рабочей станции охватывает от DN50 до DN300 (как бесфланцевые, так и фланцевые). Конструктивная длина клапана составляет от 49 до 270 мм, диаметр фланца от 200 до 520 мм, расстояние между щеками регулируется от 200 до 550 мм. Зажимной цилиндр имеет диаметр 140 мм со штоком поршня 70 мм, а максимальное усилие зажима составляет 100 тонн. Номинальное давление может быть изменено от PN16 до PN420 в соответствии с требованиями заказчика.

Таким образом, этот одностанционный испытательный стенд для гидравлических дисковых затворов DN300 имеет компактную конструкцию с одной рабочей станцией, которая является экономически эффективной и идеально подходит для производителей клапанов и испытательных центров с умеренной производительностью. Он поддерживает наиболее часто используемые промышленные диаметры, обеспечивает мощный гидравлический зажим с нулевым смещением, точную регулировку давления и долговременную стабильность. Он также соответствует стандартам GB/T 13927 и API 589 и подходит для заводов по производству арматуры, сетей централизованного теплоснабжения, нефте- и газопроводов, горнодобывающей и металлургической промышленности, мастерских по техническому обслуживанию и ремонту, входного контроля качества для крупных конечных пользователей и сторонних инспекционных агентств.

Функции

Конструкция с одной рабочей станцией: компактная и экономичная, идеально подходит для производителей арматуры и испытательных центров с умеренными требованиями к производительности, обеспечивает простоту эксплуатации и быструю загрузку/разгрузку арматуры.

Широкий охват испытаний: поддержка дисковых затворов с фланцевым соединением (бесфланцевых или с проушинами) и шиберных задвижек размером от DN50 до DN300, охватывающих наиболее часто используемые промышленные диаметры.

Мощный гидравлический зажим: оснащен зажимным цилиндром диаметром 140 мм и штоком поршня диаметром 70 мм, обеспечивая максимальную силу зажима 100 тонн, обеспечивая нулевое смещение и герметичное уплотнение даже при самых высоких испытательных давлениях.

Точная регулировка и удержание давления: Оснащен высокоточными манометрами, обеспечивающими точный контроль и долгосрочное стабильное поддержание давления как при испытаниях на прочность корпуса (1,5 номинального значения), так и при испытаниях на герметичность (1,1 номинальное давление воды и воздуха 4–7 бар).

Настраиваемые номинальные значения давления: классы давления могут быть адаптированы от PN16 до PN420 в соответствии с требованиями заказчика, при этом максимальное испытательное давление достигает 15,0 МПа для меньших размеров.

Смотровое окно: торцевое уплотнение с передним смотровым окном позволяет операторам четко определять любые точки утечки во время испытания.

Соответствие стандартам: соответствует международным стандартам проверки GB/T 13927 и API 598, обеспечивая надежные и повторяемые результаты испытаний.

Заявки на

Заводы по производству арматуры, сети централизованного теплоснабжения, нефтегазопроводы, горнодобывающая и металлургическая промышленность, мастерские по техническому обслуживанию и ремонту, входной контроль качества для крупных конечных пользователей и сторонние инспекционные агентства.

Таблица технических характеристик

Таблица объема стресс-тестов (МПа)

Часто задаваемые вопросы

1. Каков диапазон испытательных диаметров этого стенда?

Он охватывает диаметры от DN50 до DN300 как для пластинчатых, так и для фланцевых дисковых затворов, а также ножевых задвижек.

2.Какие типы клапанов можно проверить?

Затворы-бабочки фланцевого или межфланцевого типа, а также шиберные ножевые задвижки с фланцевыми соединениями.

3.Какие тестовые носители поддерживаются?

Вода под высоким давлением для испытаний корпуса и уплотнений и газ низкого давления (воздух или азот при давлении от 4 до 7 бар) для пневматических испытаний на герметичность.

4.Каковы три основных пункта теста?

Испытание на гидростатическую прочность оболочки в 1,5 раза больше номинального давления, испытание водяного уплотнения под высоким давлением в 1,1 раза больше номинального давления и испытание воздушного уплотнения низкого давления от 4 до 7 бар.

5.Как клапан зажимается и герметизируется?

Гидравлические губки зажимают противоположные стороны фланцев клапана с регулируемой силой. Уплотнение осуществляется с помощью торцевого уплотнительного кольца или прокладки, а переднее смотровое окно помогает обнаруживать утечки.

6. Какова максимальная сила зажима?

Максимальная сила зажима составляет 100 тонн при диаметре зажимного цилиндра 140 мм и штоке поршня 70 мм.

7.Каковы диапазоны регулировки размеров клапана?

Монтажная длина клапана: от 49 до 270 мм; диаметр фланца: от 200 до 520 мм; Расстояние между щеками: регулируется от 200 до 550 мм.

8.Можно ли настроить номинальное давление?

Да, классы давления могут быть адаптированы от PN16 до PN420 в соответствии с требованиями заказчика.

9.Каким международным стандартам он соответствует?

Он соответствует стандартам проверки GB/T 13927 и API 598, обеспечивая надежные и повторяемые результаты испытаний.

10.Каковы основные сценарии применения этого стенда?

Он широко используется на заводах по производству арматуры, в сетях централизованного теплоснабжения, нефте- и газопроводах, в горнодобывающей и металлургической промышленности, в мастерских по техническому обслуживанию и ремонту, входном контроле качества для крупных конечных пользователей и в сторонних инспекционных агентствах.
