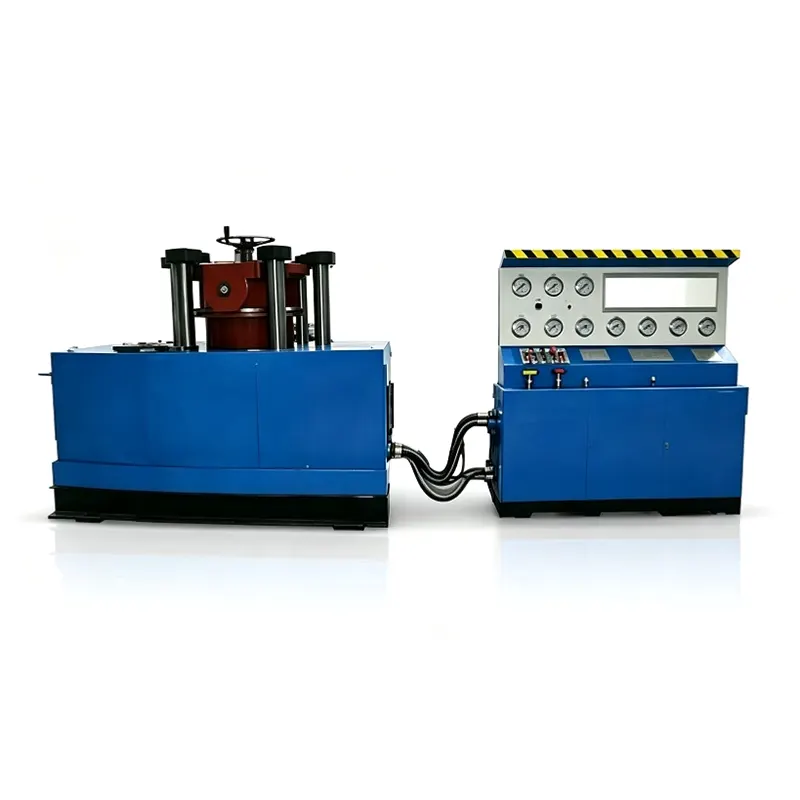

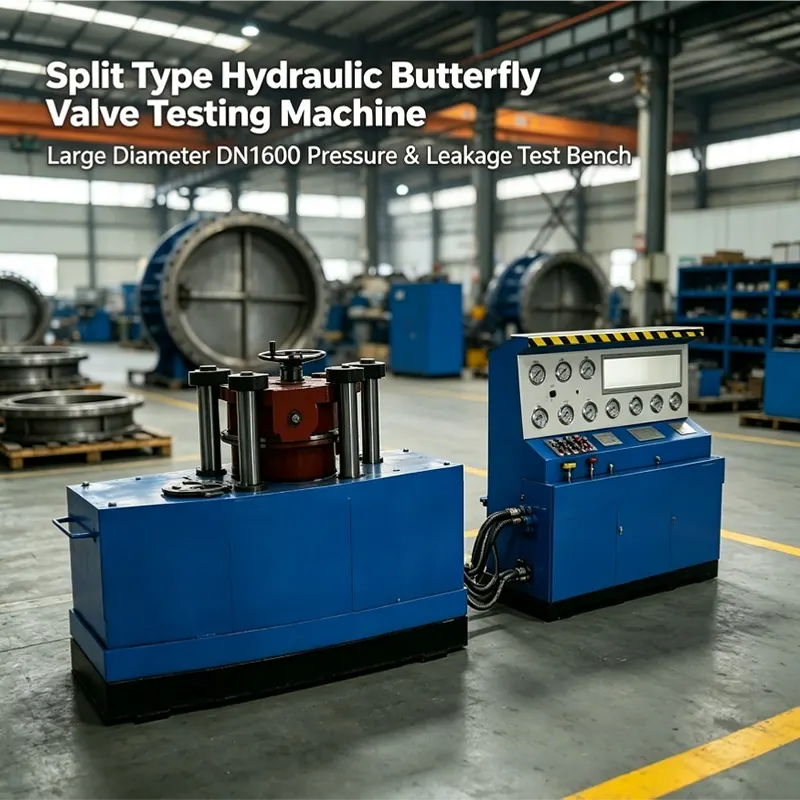

Специальный вертикальный гидравлический испытательный стенд раздельного типа DN1600 для дроссельных заслонок

Этот специальный вертикальный гидравлический испытательный стенд разъемного типа DN1600 для поворотных затворов применим для испытаний на прочность и герметичность поворотных затворов с фланцевым и межфланцевым соединением. Для осуществления синхронного зажима используются синхронно движущиеся губки; две конструктивные формы (одностанционная и многостанционная) не являются обязательными при размещении заказов.

Заказчики могут самостоятельно выбрать среду для испытаний: чистую воду, сжатый воздух или дизельное топливо. Машина стандартно оснащена водяным насосом низкого давления, подкачивающим насосом высокого давления и баком для циркуляционной воды. Дополнительные вспомогательные модули включают в себя интеллектуальную систему управления данными испытаний, гидравлическую систему воздушного охлаждения и автоматическую гидравлическую систему разгрузки. Испытательный калибр и максимальное испытательное давление могут быть настроены в соответствии с фактическими производственными требованиями заказчика, что полностью соответствует стандартам GB/T13927-2022 и API 598 для испытаний промышленных клапанов под давлением.

Фиксированные основные параметры, полученные из ваших фотоматериалов: Применимый диапазон калибров: DN1000 ~ DN1600 Габаритные размеры: 2500×2500×1600 мм Общий вес машины: 15 тонн Номинальная мощность: 15 кВт

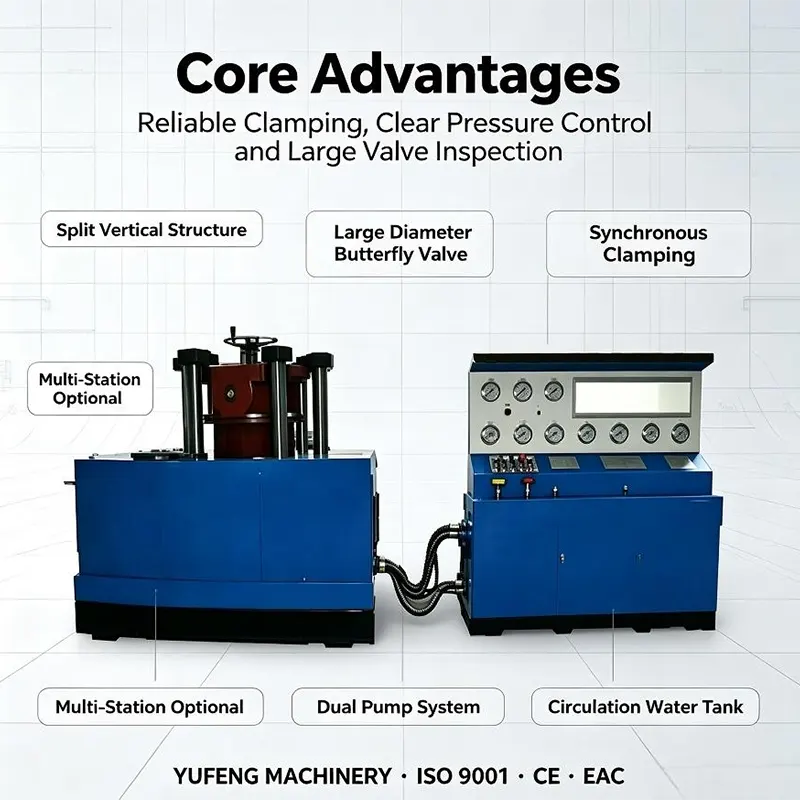

Семь основных дифференцированных преимуществ

1. Разделенная вертикальная интегрированная конструкция, подходящая для сверхбольших калибров тяжелых дроссельных заслонок. Основное конструктивное преимущество специального вертикального гидравлического испытательного стенда раздельного типа DN1600 для поворотных заслонок: конструкция разделенного корпуса + вертикальная зажимная конструкция, специально разработанная для сверхбольших трубопроводных дроссельных заслонок DN1000-DN1600. Вертикальный зажим эффективно предотвращает изгибную деформацию толстых и тяжелых корпусов клапанов большого диаметра, вызванную горизонтальным размещением, зажим более стабилен, а точность центрирования выше.

2. Четырехкулачковый синхронный гидравлический зажимной механизм. Применяет конструкцию многокулачковой синхронно движущейся трансмиссии, все зажимные губки выдвигаются и отступают с совершенно одинаковой скоростью, клапан всегда удерживается в центральном положении во время зажима, равномерное напряжение вокруг фланца, отсутствие одностороннего отклонения, полностью решает проблему утечки уплотнения, легко возникающую во время испытания под давлением больших дроссельных заслонок.

3.Одностанция/многостанционная двойная дополнительная компоновка. В зависимости от потребности в производственной мощности можно выбрать две конфигурации: одна рабочая станция для периодического контроля небольших партий; расположение нескольких станций для непрерывного массового обнаружения на сборочной линии, гибкое переключение для адаптации к различным потребностям производителей в планировании производства.

4. Три дополнительных тестовых среды + замкнутая система циркуляции воды. Поддерживает воду, воздух, дизельное топливо, три тестовые среды для удовлетворения требований проверки в различных условиях работы; встроенный резервуар для циркуляционной воды большой емкости собирает испытательные сточные воды для повторной переработки, экономит потребление воды и поддерживает чистоту рабочей среды.

5. Заполнение водой низкого давления + система двойного насоса со ступенчатым наддувом высокого давления. Насос низкого давления быстро заполняет полость клапана и выпускает внутренний воздух; Насос высокого давления обеспечивает плавное повышение давления и длительное удержание постоянного давления. ПЛК контроля постоянного давления автоматически компенсирует потерю давления, точность контроля давления соответствует требованиям многоступенчатого поддержания давления стандарта API 598.

Сверхпрочная жесткая рама массой 6,15 тонны с обработкой для снятия напряжений. Вся рама целиком сварена из очень толстой стальной пластины и обработана отжигом для снятия напряжений, с общей несущей способностью 15 тонн. Длительная непрерывная работа с большими нагрузками не приводит к тряске, скручиванию или деформации рамы, а контрольная точка зажима постоянно стабильна.

7. Модульный дополнительный пакет функций интеллектуальной модернизации. Клиенты могут свободно выбирать три дополнительные системы: интеллектуальную систему управления записью данных, систему снижения температуры масла гидравлического воздушного охлаждения, систему автоматического сброса давления после завершения испытаний, которые можно добавить и модернизировать в любое время на более позднем этапе.

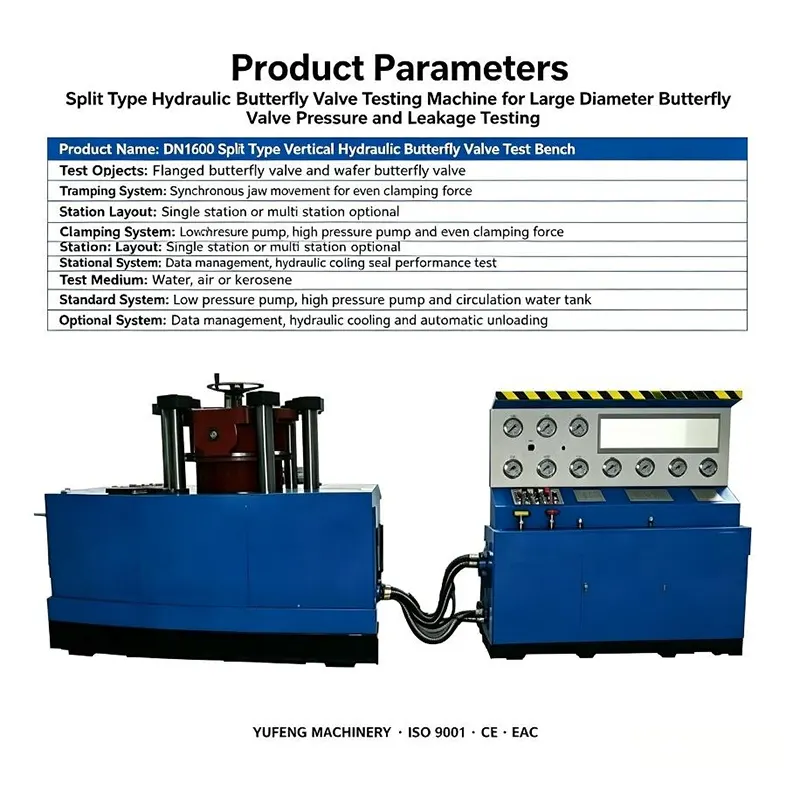

Полная таблица технических параметров

Семь целевых сценариев применения

1.Дроссельный клапан для трубопроводов большого калибра. Профессиональные производители: автономная заводская проверка сверхбольших муниципальных и водоохранных клапанов-бабочек для трубопроводов.

2. Предприятия поддержки национального крупномасштабного проекта водоотведения: приемочные испытания на герметичность больших водосберегающих клапанов DN1000-DN1600.

3. Производители оборудования для нефтехимических трубопроводов на большие расстояния: испытание на прочность и двунаправленную герметичность дроссельных заслонок для тяжелых технологических трубопроводов.

4. Инжиниринговые компании по крупным трубопроводам городского центрального отопления: периодическое техническое обслуживание, повторная проверка больших дроссельных заслонок магистрального теплоснабжения.

5. Профессиональная станция технического обслуживания сверхбольших клапанов: повторное тестирование производительности после ремонта использованных в переработке дроссельных заслонок большого калибра.

6. Зарубежные инженерные подрядчики по охране водных ресурсов и трубопроводов EPC: крупнокалиберное специальное вертикальное оборудование для испытаний клапанов с полными экспортными сертификационными документами CE.

7. Лаборатория структурных исследований и разработок больших дисковых затворов: Сравнительные испытания давления цикла усталости для новых прототипов клапанов сверхбольшого калибра.

Предпродажная, продажная и послепродажная глобальная интегрированная система обслуживания

Предпродажная индивидуальная техническая поддержка

Профессиональные инженеры по испытаниям крупных клапанов проводят техническую связь один на один, подтверждают режим подключения клапана, диапазон калибров, максимальное испытательное давление, количество станций и дополнительные функциональные требования; предоставить чертежи фундамента оборудования и бесплатную услугу по проверке испытания под давлением образцов клапанов, выдать полную индивидуальную схему испытаний и официальное предложение в течение 24 рабочих часов.

Производство и экспортная упаковка для продажи

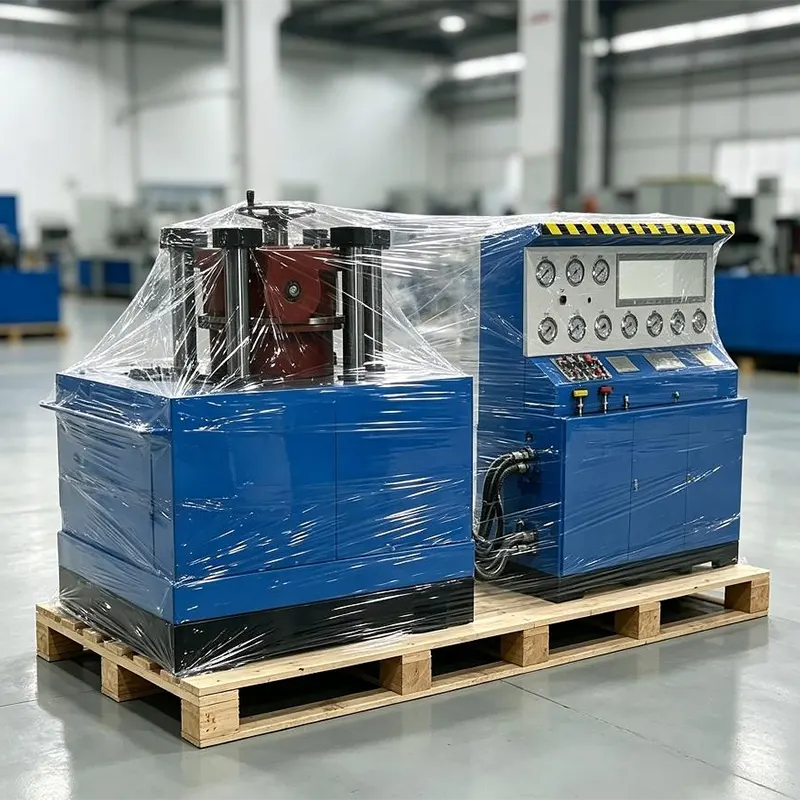

Весь процесс производства отслеживается с помощью видео в реальном времени; Перед доставкой проводится циклическое испытание под полной нагрузкой, и все данные испытаний архивируются. Экспортная продукция имеет толстую деревянную раму + стальной ремень, ударопрочную и влагостойкую усиленную упаковку, оснащенную гидравлической принципиальной схемой, электрическими чертежами, многоязычным руководством по эксплуатации и полным комплектом сертификационных документов по таможенному оформлению.

Послепродажное глобальное гарантийное обслуживание

Основные компоненты, такие как синхронные гидравлические цилиндры, подкачивающие насосы и контроллеры ПЛК, имеют 24-месячную глобальную гарантию; бесплатная замена неискусственно поврежденных запасных частей в течение гарантийного срока. Мы обеспечиваем удаленную онлайн-отладку параметров, полные видеоуроки по эксплуатации, координируем работу местных агентов за рубежом для установки, ввода в эксплуатацию и обслуживания на месте; пожизненная поставка общих гидравлических запасных частей и бесплатные долгосрочные технические консультации по испытаниям клапанов под давлением.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

В1: В чем преимущество вертикальной разъемной конструкции по сравнению с горизонтальным испытательным стендом для больших дроссельных заслонок?

A1: дроссельные заслонки большого калибра тяжелые и громоздкие; Горизонтальное размещение склонно к деформации изгиба под собственным весом, что приводит к отклонению уплотнения. Вертикальный зажим обеспечивает равномерное вертикальное напряжение клапана, точность центрирования и достоверность данных испытаний.

В2: Можно ли позже изменить одну станцию ​​на несколько станций?

A2: Интерфейс расширения резервов оборудования, преобразование нескольких станций может быть выполнено в соответствии с более поздним спросом на рост производственных мощностей.

В3: Можно ли установить функции записи данных, воздушного охлаждения и автоматической разгрузки после доставки?

A3: Все дополнительные модульные функции поддерживаются после установки и обновления.

В4: Можно ли пройти сертификацию CE для экспортного бизнеса за границу?

A4: Мы можем завершить полную трансформацию безопасности промышленного оборудования ЕС CE, настроить многоязычную сенсорную панель и экспортное напряжение 415 В, выдать официальные сертификаты CE для зарубежного таможенного оформления и аудита приемки проекта.

В5: Каков стандартный цикл производства?

A5: Стандартная конфигурация с одной станцией: 40 рабочих дней; индивидуальная интеллектуальная обновленная версия с несколькими станциями: 48 рабочих дней.

Руководство по покупке

Пожалуйста, сообщите нам о применимом типе соединения клапана, диапазоне калибров, максимальном испытательном давлении, требуемой форме станции и требованиях к экспортной сертификации. В течение 24 часов мы разработаем комплексное специализированное решение для испытания вертикальным давлением для крупнокалиберных дисковых затворов и расценки на льготные оптовые закупки, поддерживая ежегодные рамочные заказы на сотрудничество для крупных производителей клапанов и проектов EPC для глобальных водосберегающих трубопроводов на большие расстояния.
