Стенд для испытания гидравлического дроссельного клапана типа D600

Оборудование для испытания клапанов

Оболочка и проверка герметичности при низком давлении

газовое испытание воды под высоким давлением

 1. Специально разработан для испытаний корпуса и герметичности дроссельных заслонок, ножевых задвижек и других клапанов с фланцевыми соединениями в диапазоне от DN50 до DN600.

2. Поддержите газовую среду низкого давления воды высокого давления.

3. Гидравлическая зажимная губка не повреждена, зажимная конструкция клапана.

4. Нестандартное оборудование PN16-PN420 (в соответствии с требуемым заказчиком уровнем давления).

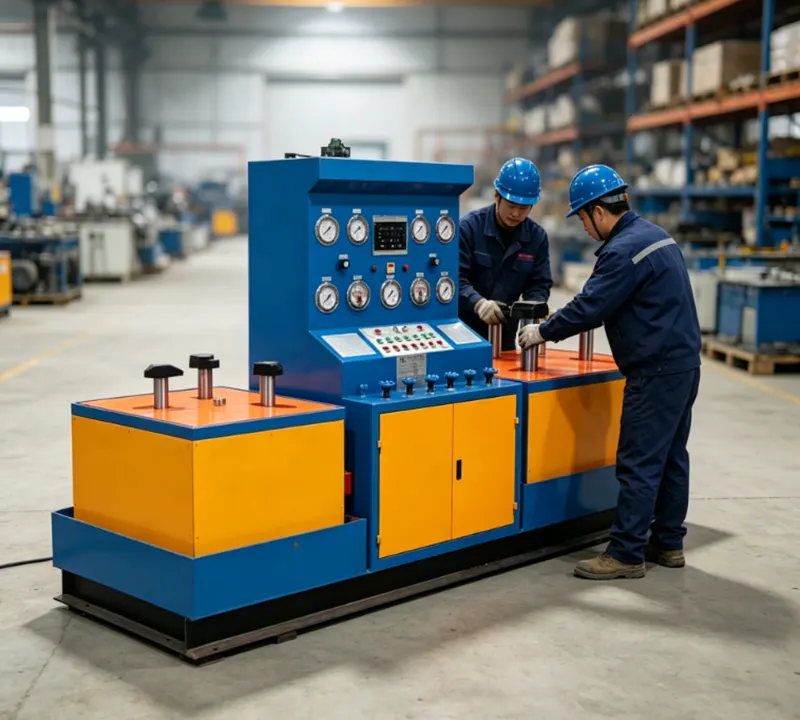

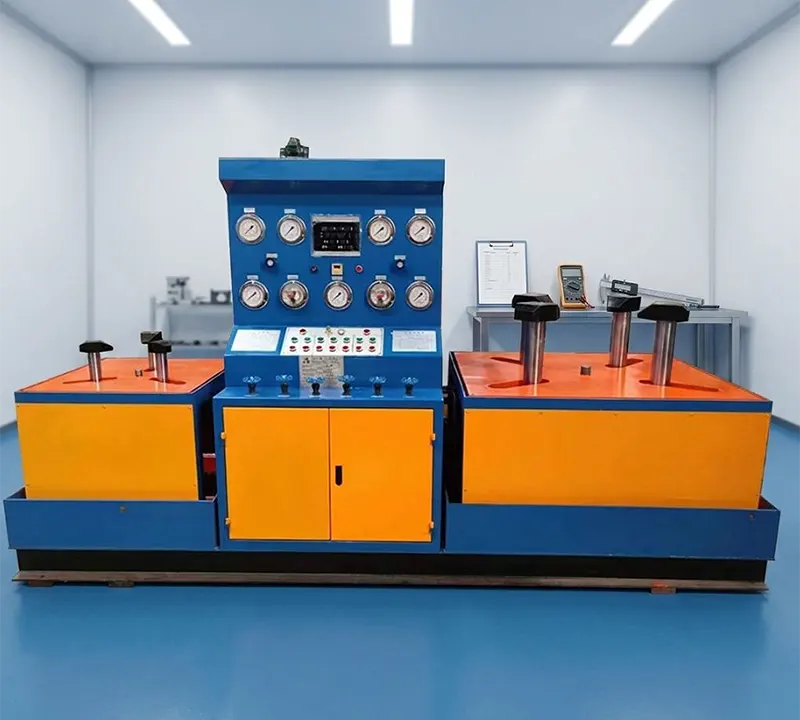

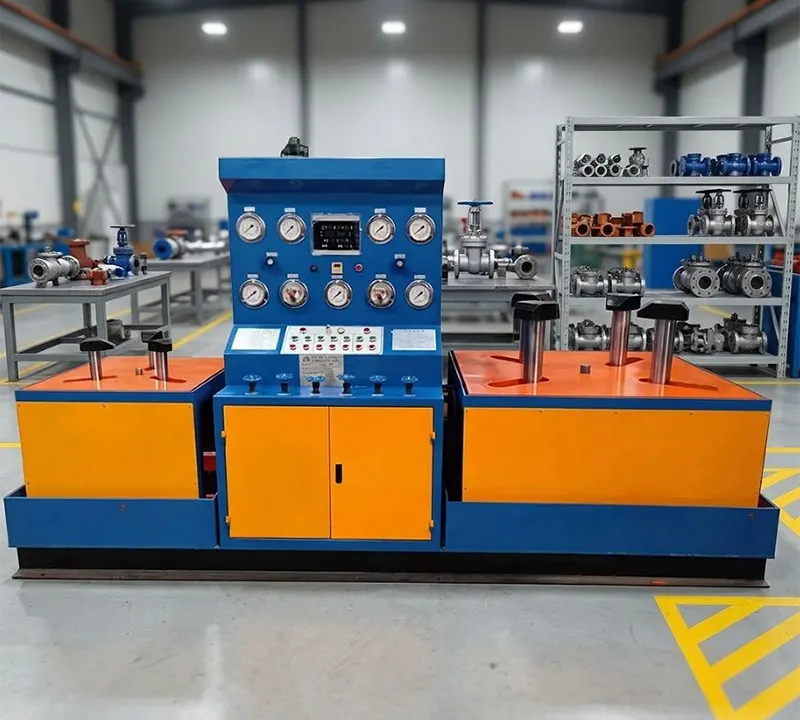

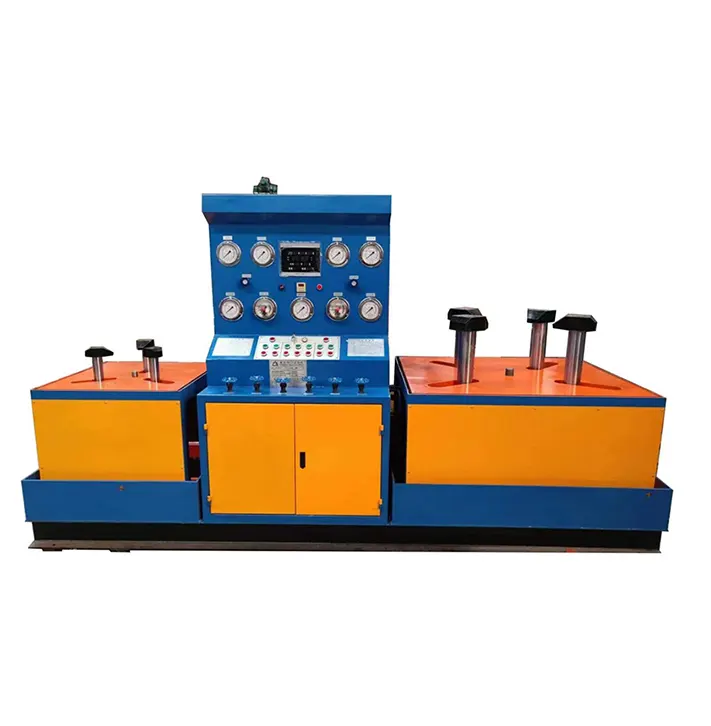

Двухстанционный испытательный стенд для гидравлических дисковых затворов DN600 предназначен для испытания прямоточных фланцевых или межфланцевых дисковых затворов, а также ножевых задвижек.

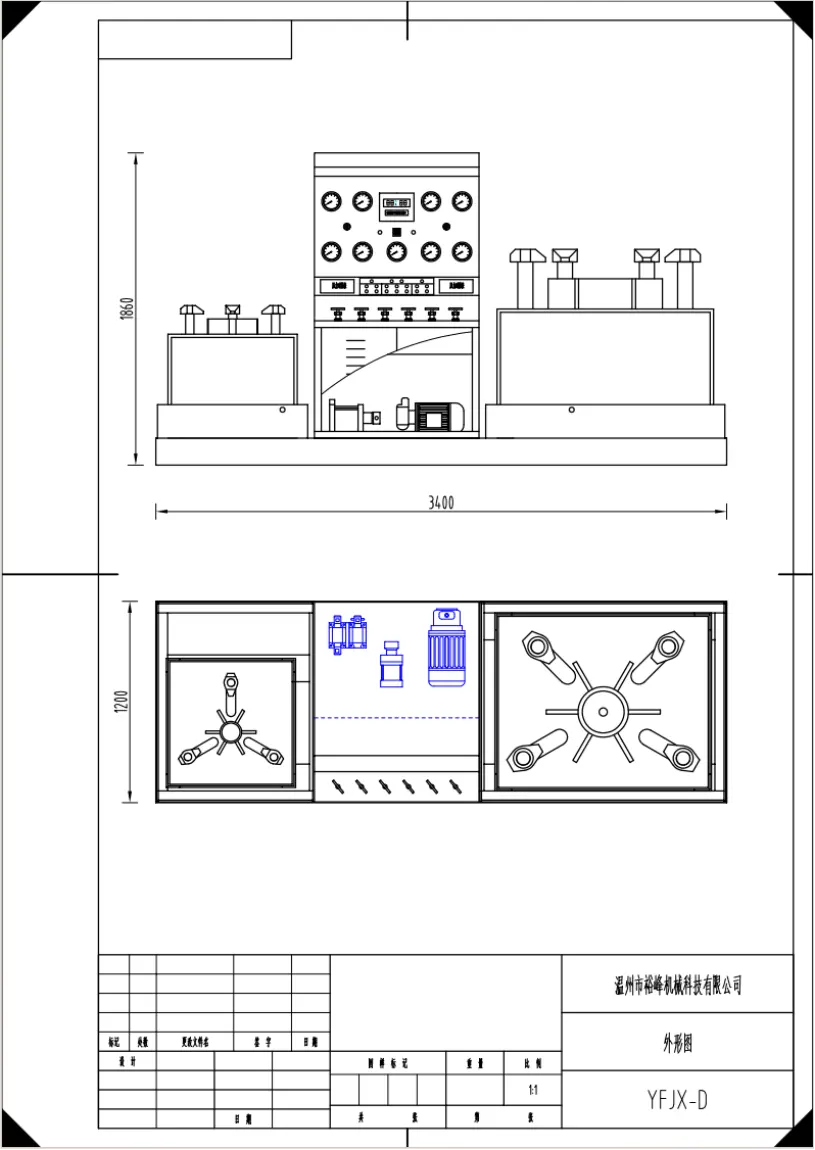

В методе зажима используются захваты, которые зажимают противоположные стороны фланцев с регулируемой силой зажима и минимальной внешней силой. Герметизация между клапаном и глухой пластиной достигается за счет торцевого уплотнительного кольца, что позволяет операторам напрямую наблюдать за местами утечек. Испытательная среда включает воду для гидростатических испытаний и испытаний на герметичность под высоким давлением, а также газ низкого давления (воздух или азот при давлении от 4 до 7 бар) для пневматических испытаний на герметичность. Стенд выполняет три испытания: испытание гидростатической оболочки давлением, в 1,5 раза превышающим номинальное, испытание водяного уплотнения высокого давления, давлением в 1,1 раза превышающее номинальное, и испытание воздушного уплотнения низкого давления от 4 до 7 бар. Левая рабочая станция охватывает диапазон испытаний от DN50 до DN250, с конструктивной длиной клапана от 43 до 165 мм, диаметром фланца от 165 до 425 мм и расстоянием между щековыми дисками от 200 до 400 мм. Он оснащен тремя зажимными цилиндрами диаметром 100 мм каждый и поршневыми штоками диаметром 60 мм, обеспечивающими максимальное усилие зажима 40 тонн. Правая рабочая станция охватывает диаметры от DN250 до DN600, с длиной клапана от 165 до 267 мм, диаметром фланца от 405 до 845 мм и расстоянием между губками от 310 до 630 мм.

Он имеет 4 зажимных цилиндра диаметром 160 мм и поршневые штоки диаметром 90 мм, обеспечивающие максимальное усилие зажима 150 тонн. Максимальное испытательное давление для небольших размеров может достигать 600 фунтов (15,0 МПа), а номинальное давление можно настроить в соответствии с заказом. Ключевые особенности включают в себя двойные рабочие станции, охватывающие широкий диапазон размеров, регулируемый диапазон захватов для быстрой замены, уплотнительное кольцо торцевой поверхности для облегчения диагностики утечек, а также поддержку гидростатических и пневматических испытаний, соответствующих требованиям API 598. Этот стенд подходит для заводов по производству арматуры, сетей централизованного теплоснабжения, нефте- и газопроводов, горнодобывающей и металлургической промышленности, мастерских по техническому обслуживанию и ремонту, входного контроля качества для крупных конечных пользователей и сторонних инспекционных агентств.

Таким образом, этот двухстанционный испытательный стенд для гидравлических дисковых затворов DN600 обеспечивает высокую эффективность, высокую силу зажима и гибкую настройку, что делает его отличным выбором для крупномасштабного контроля качества дисковых и ножевых задвижек.

Функции

1. Двойные рабочие станции охватывают диаметры от DN50 до DN250 и от DN250 до DN600, с небольшими размерами и классом давления до 600 фунтов. Это отличается от однодиапазонных агрегатов и подтверждается усилием зажима 40 и 150 тонн.

2. Зажимные губки захватывают фланцы с регулируемой силой, сводя к минимуму внешнее напряжение. Это обеспечивает реалистичные результаты испытаний благодаря сбалансированной многоцилиндровой конструкции.

3. Уплотнительное кольцо торцевой поверхности делает точки утечки непосредственно видимыми. Это сокращает время диагностики неисправностей примерно на 50 процентов по сравнению с обычными глухими уплотнениями.

4. Машина поддерживает как гидростатические испытания при давлении, превышающем номинальное в 1,5 и 1,1 раза, так и испытания воздухом низкого давления при давлении от 4 до 7 бар. Одна машина выполняет испытания корпуса, уплотнения и герметичности в соответствии со стандартами API 598.

5.Регулируемый размах челюстей от 200 до 630 миллиметров подходит для длины от 43 до 267 миллиметров и фланцев диаметром до 845 миллиметров. Это позволяет осуществить замену за считанные минуты, в отличие от фиксированных типов светильников.

Таблица технических характеристик

Таблица объема стресс-тестов (МПа)

Часто задаваемые вопросы

1. Каков диапазон испытательных диаметров этого стенда?

Левая рабочая станция охватывает диаметры от DN50 до DN250, а правая рабочая станция — от DN250 до DN600, что позволяет одновременно проводить испытания различных размеров.

2.Какие типы клапанов можно проверить?

Предназначен для прямоточных фланцевых или межфланцевых дисковых затворов, а также ножевых задвижек с фланцевыми соединениями.

3.Какие тестовые носители поддерживаются?

Вода для гидростатических испытаний и испытаний на герметичность под высоким давлением, а также газ низкого давления (воздух или азот при давлении от 4 до 7 бар) для пневматических испытаний на герметичность.

4. Какие тестовые задания он может выполнять?

Он выполняет гидростатическое испытание корпуса давлением в 1,5 раза больше номинального, испытание водяного уплотнения высокого давления в 1,1 раза больше номинального давления и испытание воздушного уплотнения низкого давления от 4 до 7 бар.

5. Каковы силы зажима для каждой рабочей станции?

Левая станция обеспечивает нагрузку 40 тонн, а правая станция — 150 тонн, обеспечивая стабильное уплотнение даже при высоких испытательных давлениях.

6.Каковы диапазоны регулируемых размеров?

Для левой станции: длина клапана 43‑165 мм, диаметр фланца 165‑425 мм, расстояние между губками 200‑400 мм. Правый: длина 165‑267 мм, диаметр фланца 405‑845 мм, расстояние между губками 310‑630 мм.

7. Можно ли настроить номинальное давление?

Да, максимальное испытательное давление и ход зажима могут быть адаптированы в соответствии с конкретными характеристиками клапана и требованиями заказчика.

8.Каким международным стандартам он соответствует?

Он соответствует стандартам проверки GB и API, обеспечивая надежные и повторяемые результаты испытаний промышленной арматуры.

9.Каковы основные сценарии применения?

Он широко используется на заводах по производству арматуры, нефте- и газопроводах, централизованном теплоснабжении, горнодобывающей промышленности, металлургии, мастерских по техническому обслуживанию и ремонту, а также в сторонних инспекционных агентствах.

10.Как конструкция с двумя станциями повышает эффективность?

Обе станции могут работать одновременно, что позволяет одновременно тестировать клапаны двух разных размеров, что значительно увеличивает производительность и снижает трудозатраты по сравнению с установками с одной станцией.
