Специальный гидравлический испытательный стенд с двойной станцией DN700 для поворотных дисковых затворов

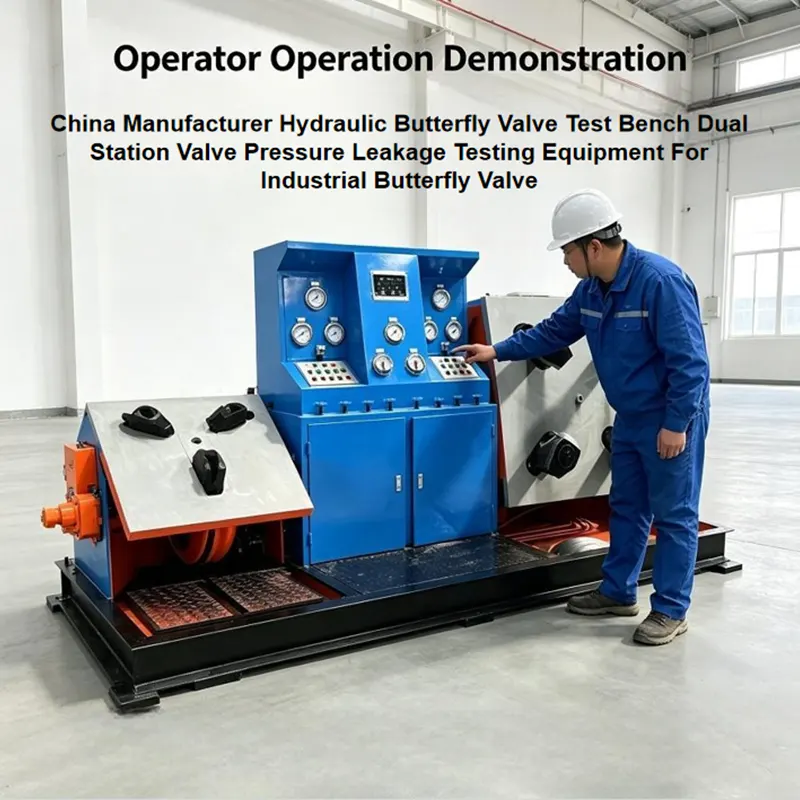

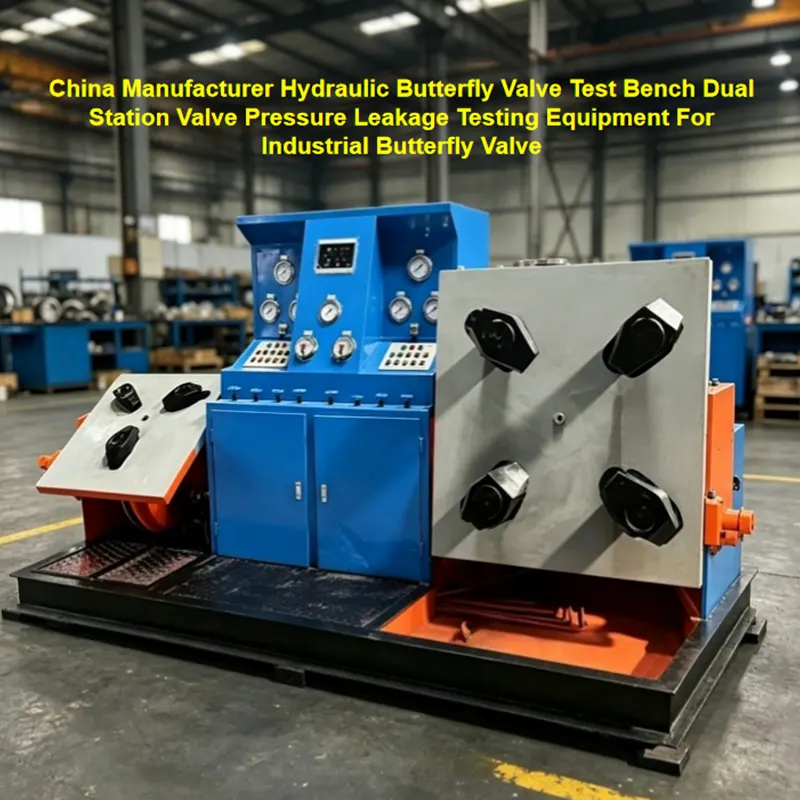

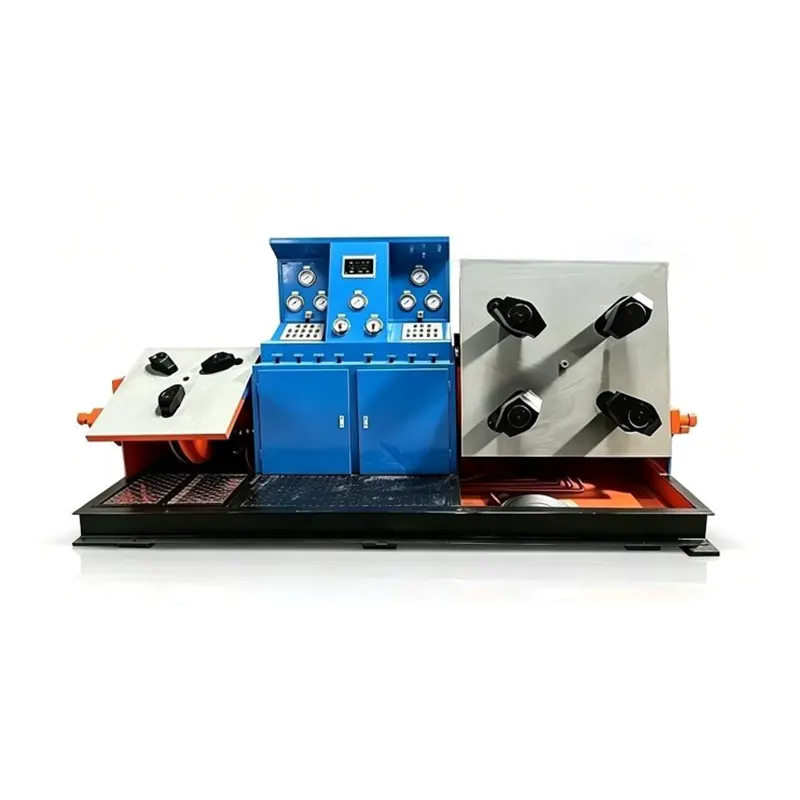

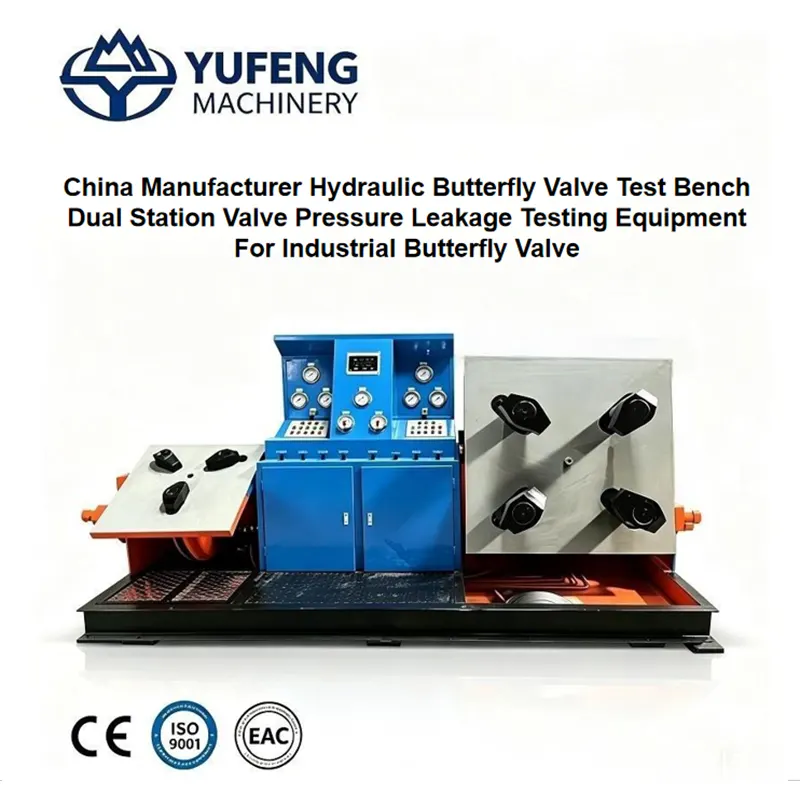

Специальный гидравлический испытательный стенд для двухстворчатых поворотных затворов DN700, оснащенный двумя полностью независимыми гидравлическими зажимными станциями, может проводить испытания двух заготовок одновременно или по отдельности без взаимного влияния, идеально адаптируясь к дисковым затворам межфланцевого типа и с фланцевым соединением различных спецификаций. Специальные инструменты для торцевого уплотнения, эксклюзивные для дроссельных заслонок, сочетаются с независимой системой контроля постоянного давления, которая может выполнять испытания на прочность корпуса и двунаправленную проверку герметичности седла при длительном удержании давления в полном соответствии с международными стандартами испытаний клапанов GB/T13927-2022 и API 598.

Стенд поддерживает двойное переключение испытательной среды вода-воздух, высокоточную регистрацию давления и встроенную гидравлическую самоблокирующуюся систему защитной блокировки. По сравнению с испытательными машинами с одной станцией, компоновка с двумя станциями значительно повышает эффективность контроля партий; равномерная сила зажима устраняет давний дефект протечки торцевого уплотнения дроссельной заслонки во время испытаний под давлением. Это идеальное специализированное инспекционное оборудование для контроля качества массового производства производственных линий дроссельных заслонок и ножевых задвижек.

Основные стандартные параметры: применимый калибр DN50~DN700, габаритные размеры 3500×1400×1700 мм, общий вес 6 тонн, номинальная мощность 6,5 кВт. Зажимной тоннаж, максимальное испытательное давление и расстояние между станциями могут быть настроены в соответствии с производственными требованиями заказчика. Мы предоставляем услуги по обновлению сертификации CE, многоязычной сенсорной панели и услугам по адаптации экспортного напряжения 415 В для зарубежных производителей клапанов.

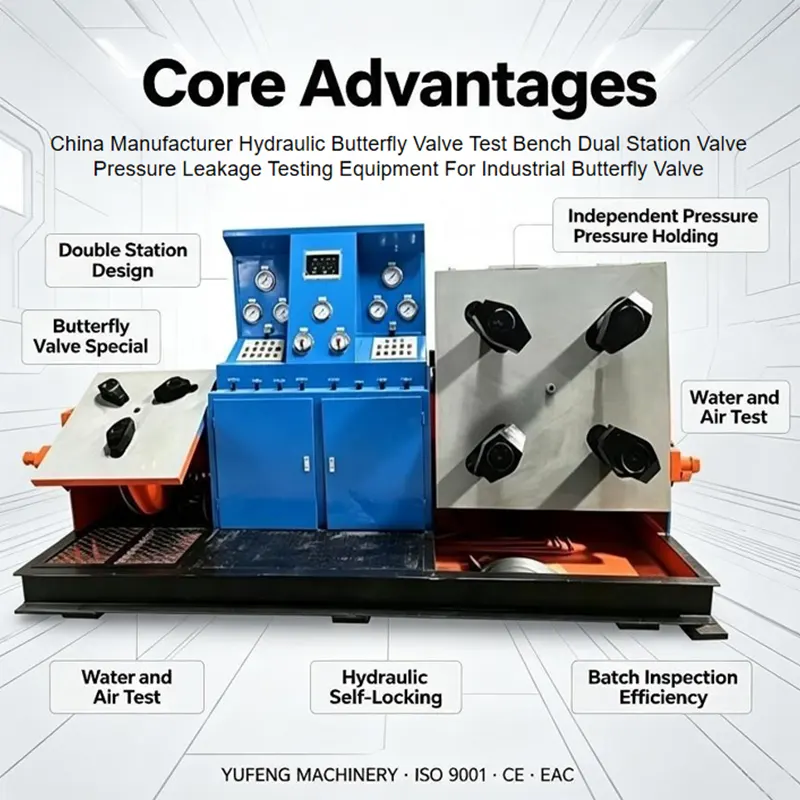

Семь основных дифференцированных преимуществ

1. Полностью независимая конструкция с двумя станциями для параллельной работы. Основное конкурентное преимущество специального гидравлического испытательного стенда с двумя станциями DN700 для поворотных затворов: две полностью разделенные гидравлические системы и контуры управления для левой и правой станций; операторы могут тестировать два клапана разных типов/калибров одновременно, без простоев, эффективность контроля производства почти удвоилась по сравнению с моделями с одной станцией.

2.Эксклюзивные инструменты для торцевого уплотнения дисковых затворов. Специально настроенная конструкция уплотнительного приспособления, учитывающая структурные характеристики межфланцевых дисковых затворов и фланцевых дроссельных затворов; напряжение равномерно распределяется по торцевой поверхности фланца клапана, что эффективно решает сложную проблему нестабильного уплотнения торцевой поверхности и утечки среды, легко возникающей во время двунаправленного испытания на герметичность.

3. Независимая система контроля постоянного давления для каждой станции. Каждый рабочий стол оснащен независимым блоком регулирования и удержания давления; параметры давления могут быть установлены отдельно для двух станций, подходят для смешанного производственного контроля различных клапанов с разными классами давления, гибкие и легко адаптируемые.

4. Система давления циркуляции воды и воздуха с двойным средним замкнутым контуром. Устроены отдельные трубопроводы для наполнения водой и трубопроводы для нагнетания воздуха; вода для испытаний на гидростатическую прочность оболочки, сжатый воздух для обнаружения утечек на двустороннюю герметичность. Система постоянного давления ПЛК автоматически компенсирует потерю давления, точность регулирования давления ≤±1%, соответствует требованиям многоступенчатого поддержания давления стандарта API 598.

5.Встроенная сварная сверхпрочная базовая рама с обработкой для снятия напряжений. Вся рама кровати изготовлена ​​из толстой стальной пластины, цельной сварки, плюс обработка отжигом для снятия напряжений, общая несущая способность достигает 6 тонн; длительная непрерывная работа с большими нагрузками без деформации рамы или вибрации, постоянная стабильная точка зажима.

6. Многослойный гидравлический самоблокирующийся механизм защиты от защитной блокировки. Встроенная гидравлическая самоблокировка при избыточном давлении зажима, автоматический сброс превышения испытательного давления, ограничение хода станции для предотвращения столкновений, четырехкратная защитная блокировка при аварийном отключении питания. При возникновении нештатной ситуации вся гидравлическая мощность будет немедленно отключена в соответствии со спецификациями безопасности промышленного оборудования ЕС CE.

7. Зарезервированный цифровой интеллектуальный интерфейс расширения. Главный шкаф управления резервирует порт промышленной связи, клиенты могут позже модернизировать программу автоматического тестирования с сенсорным экраном, хранение кривых давления, экспорт электронных отчетов о проверке и функции стыковки системы MES для реализации полной цифровой прослеживаемости данных проверки партии.

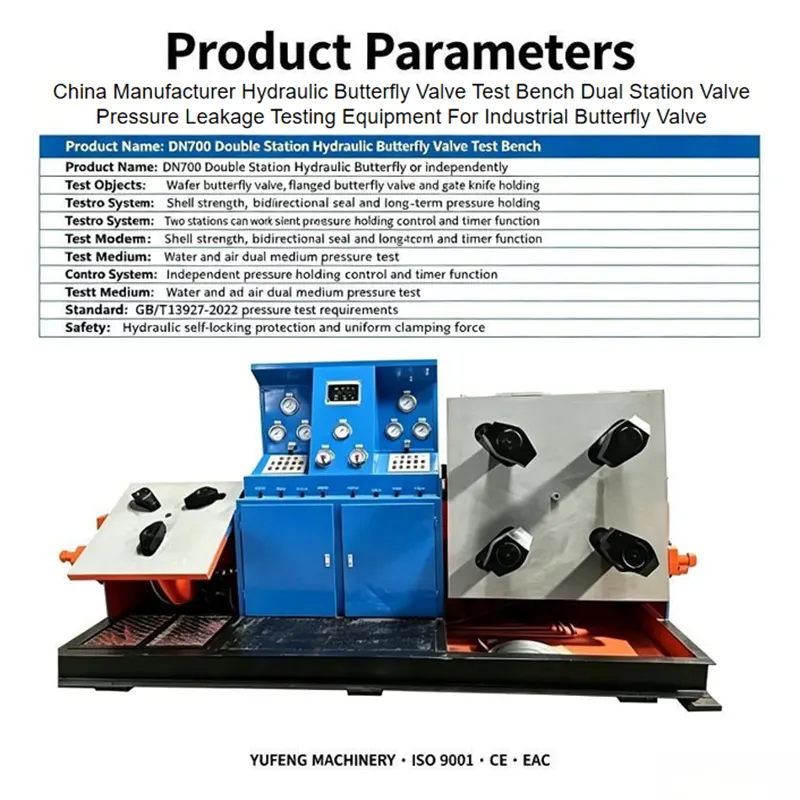

Полная таблица технических параметров

Семь целевых сценариев применения

1. Крупномасштабные заводы по массовому производству дроссельных заслонок: синхронная автономная проверка партийной поставки двух групп промышленных клапанов на производственных линиях.

2. Производители опор муниципальных водопроводов и дренажных трубопроводов: двунаправленное испытание на герметичность крупнокалиберных дроссельных заслонок для трубопроводов.

3.Заводы нефтехимического трубопроводного оборудования: проверка работоспособности регулирующих дисковых затворов для трубопроводов средней мощности.

4. Производители систем центрального отопления и отопления, вентиляции и кондиционирования воздуха: периодическая повторная проверка дроссельных заслонок трубопроводов отопления и ножевых задвижек.

5. Профессиональная станция технического обслуживания клапанов: повторное тестирование эксплуатационных характеристик использованных дроссельных заслонок после ремонта.

6.Завод EPC в сборе клапанов среднего размера за рубежом: Высокоэффективное многоцелевое оборудование для испытаний клапанов с двумя станциями и полными экспортными сертификационными документами CE.

7. Лаборатория исследований и разработок уплотнительных конструкций клапанов: Сравнительные испытания на усталостное давление для новых прототипов дроссельных заслонок в условиях двунаправленного давления.

Предпродажная, продажная и послепродажная глобальная интегрированная система обслуживания

Предпродажная индивидуальная техническая поддержка

Профессиональные инженеры по испытаниям клапанов проводят техническую связь один на один, подтверждают типы клапанов, диапазон калибров, максимальное испытательное давление и индивидуальные функциональные требования; предоставить чертежи компоновки оборудования и бесплатные услуги по проверке давления образцов клапанов, выдать целевую индивидуальную схему испытаний и официальное ценовое предложение в течение 24 рабочих часов.

Услуги по производству и экспортным поставкам

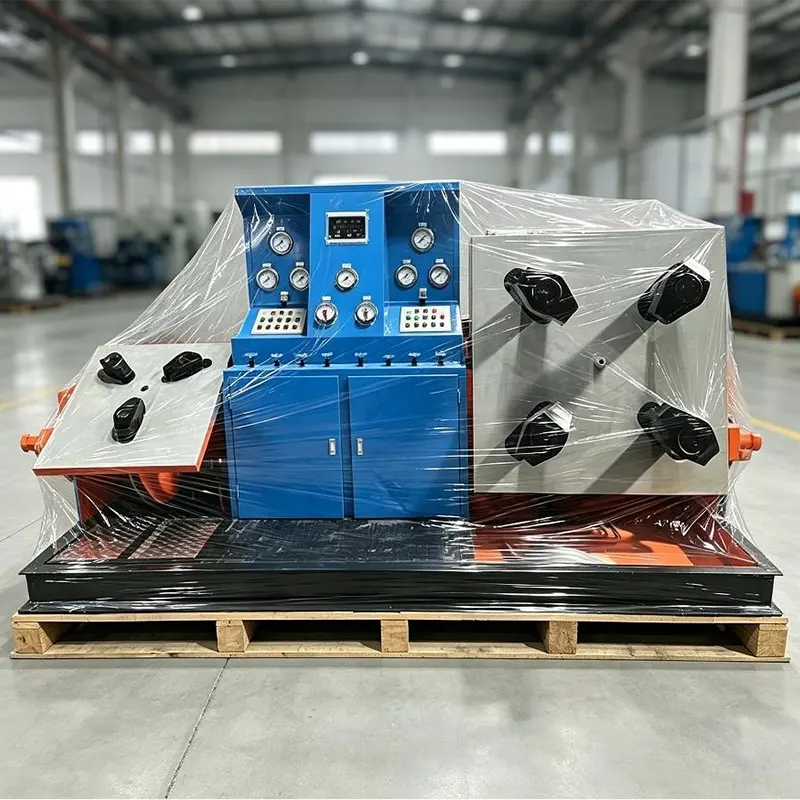

Весь процесс производства отслеживается с помощью видео в реальном времени; Испытание при непрерывном цикле давления при полной нагрузке завершено перед поставкой, оригинальные записи испытаний заархивированы. Экспортная версия имеет очень толстую раму из цельного дерева + стальной ремень, ударопрочную и влагостойкую усиленную упаковку; Вместе с машиной поставляются гидравлическая схема, чертеж электропроводки, многоязычное руководство по эксплуатации и полный комплект документов, подтверждающих таможенное оформление.

Послепродажная глобальная служба обеспечения качества

На независимые гидравлические цилиндры, насосы повышения давления, контроллеры ПЛК и датчики давления распространяется 24-месячная глобальная гарантия; бесплатная замена неискусственно поврежденных запасных частей в течение гарантийного срока. Мы обеспечиваем удаленную онлайн-отладку параметров, полные видеоуроки по эксплуатации, координируем работу местных зарубежных агентов для установки, ввода в эксплуатацию и обслуживания на месте; пожизненная поставка общих гидравлических запасных частей и бесплатные долгосрочные технические консультации по испытаниям клапанов под давлением.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

В1: Могут ли две станции одновременно тестировать дроссельные заслонки разных типов и размеров?

A1: На двух станциях используются полностью независимые гидравлические системы и системы управления, параметры давления и ход зажима можно регулировать отдельно, что позволяет одновременно проводить смешанные испытания дроссельных заслонок разных калибров, что значительно повышает гибкость производства.

Вопрос 2: Почему для испытаний дроссельных заслонок необходимы эксклюзивные инструменты?

A2: Поворотные затворы требуют двустороннего испытания на герметичность; Обычный инструмент общего назначения легко может вызвать отклонение давления на торце и утечку. Наше индивидуальное уплотнительное приспособление идеально подходит к конструкции клапана, обеспечивая стабильный эффект уплотнения при двунаправленном удержании давления.

В3: Можно ли позже обновить функцию автоматической регистрации давления и электронного отчета?

A3: В системе управления резервируется цифровой интерфейс расширения на заводе, все интеллектуальные функциональные модули могут быть модернизированы после покупки оборудования.

В4: Доступна ли сертификация CE для зарубежной экспортной торговли?

A4: Мы можем завершить полную трансформацию безопасности промышленного оборудования CE, настроить многоязычную панель управления и экспортное напряжение 415 В, предоставить полные сертификационные документы CE для таможенного оформления и аудита приемки зарубежных проектов.

В5: Каков стандартный цикл производства?

A5: Цикл поставки стандартной конфигурации: 32 рабочих дня; цикл поставки индивидуальной интеллектуальной версии сверхвысокого давления: 38 рабочих дней.

Руководство по покупке

Пожалуйста, отправьте подробную информацию, включая применимые типы клапанов, диапазон калибров, максимальное испытательное давление и требования к экспортной сертификации, нашей команде инженеров. В течение 24 часов мы сформулируем комплексное решение для высокоэффективных двухпозиционных дроссельных заслонок, предназначенное для испытаний под давлением, и предложение по льготным оптовым закупкам, поддерживая ежегодные рамочные заказы на сотрудничество для производителей клапанов массового производства и глобального водного хозяйства, а также проекты поддержки EPC трубопроводов.
