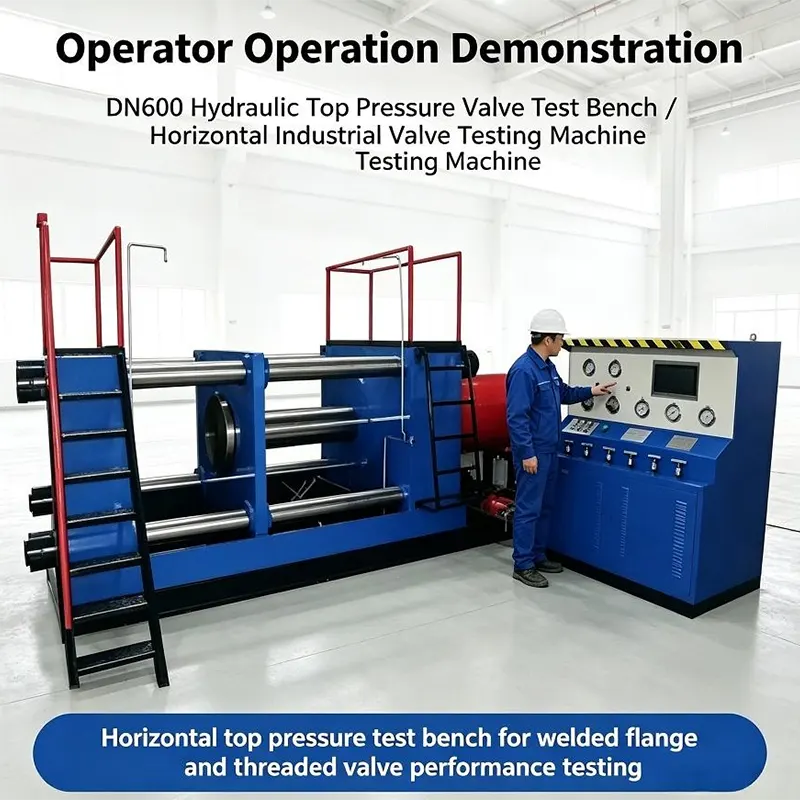

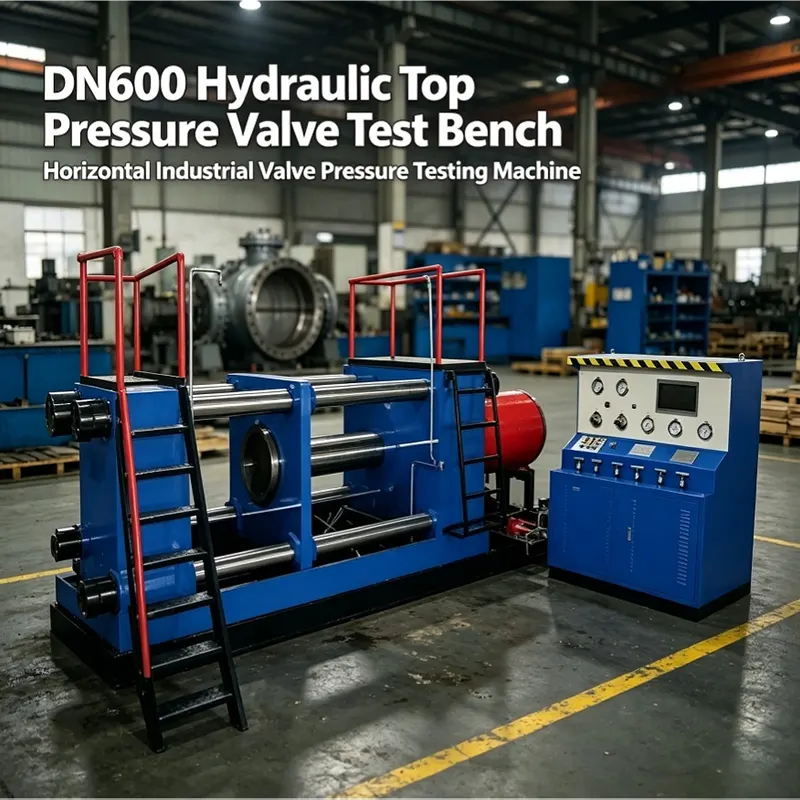

Горизонтальный испытательный стенд клапана верхнего давления с лестницей доступа

Этот горизонтальный испытательный стенд для клапанов с верхним давлением и лестницей для доступа изначально разработан для проверки производительности клапанов со сварными торцевыми соединениями. Оснащенный сменными переходными опорными пластинами (дополнительная конфигурация), он может быть адаптирован к клапанам с фланцевым и резьбовым соединением синхронно, реализуя универсальное многоинтерфейсное обнаружение на одном устройстве. Клиенты могут самостоятельно выбирать испытательную среду: чистую воду, сжатый воздух или дизельное топливо для удовлетворения различных требований проверки условий труда в промышленности. В стандартной комплектации машина оснащена насосом для наполнения водой низкого давления, подкачивающим насосом высокого давления и закрытым резервуаром для воды средней циркуляции для реализации циклического использования испытательной жидкости и снижения ежедневного рабочего расхода.

Несколько функциональных модулей являются дополнительными: интеллектуальная система управления данными испытаний, гидравлическая система воздушного охлаждения, автоматическая гидравлическая система разгрузки, защитная раздвижная дверь и т. д. Применимый калибр клапана и максимальное испытательное давление могут быть полностью настроены в соответствии с требованиями производства на месте. Основные основные параметры: применимый диапазон DN150-DN600, габаритные размеры 410018001500 мм, общий вес 12 тонн, номинальная мощность 18 кВт. Встроенные двусторонние лестницы для технического обслуживания и защитные ограждения, удобные для операторов для проверки компонентов трубопровода и безопасного обслуживания верхней конструкции оборудования. Мы можем предоставить обновление сертификата безопасности CE, многоязычную сенсорную панель и адаптацию экспортного напряжения 415 В для зарубежных энергетических предприятий, предприятий по производству трубопроводов и арматуры.

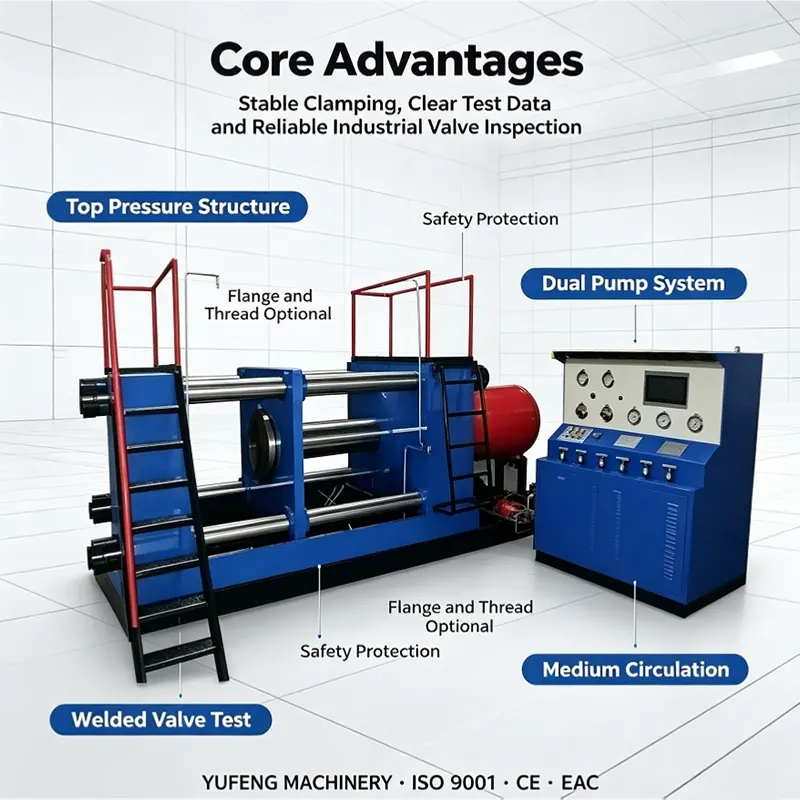

Семь основных дифференцированных преимуществ

1. Сбалансированная зажимная конструкция с двойным синхронным гидравлическим цилиндром. Основное механическое преимущество горизонтального испытательного стенда для клапанов с верхним давлением и лестницей доступа: два крупнотоннажных гидравлических цилиндра работают синхронно, обеспечивая равномерную осевую силу зажима, режим сжатия торцевой поверхности обеспечивает равномерное распределение напряжения на фланце клапана, отсутствие эксцентрикового отклонения или местной деформации во время длительного удержания под высоким давлением, подходит для тяжелых промышленных клапанов с толстыми стенками.

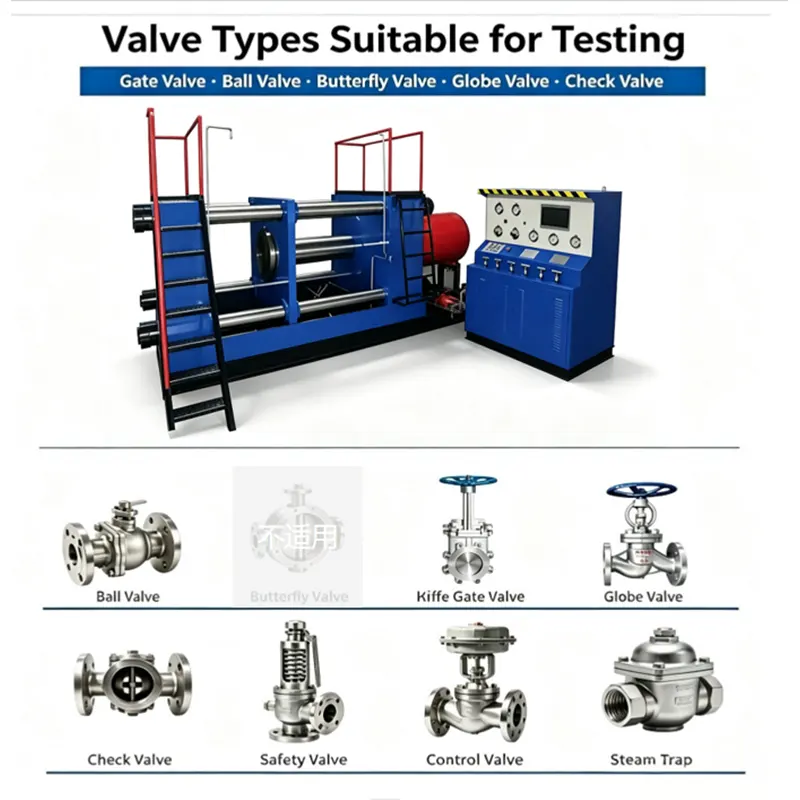

2. Универсальная совместимость с тремя клапанами соединительной формы. Благодаря сменным опорным пластинам адаптера стенд поддерживает сварные стыковые клапаны, фланцевые клапаны и клапаны с резьбовым соединением трех основных типов соединений, что решает проблему приобретения нескольких одноцелевых испытательных стендов для заводов по производству клапанов с разнообразными производственными линиями.

3. Встроенная двусторонняя лестница для обслуживания и система защитных ограждений. Эксклюзивная конструкция подъемных лестниц и защитных рам с обеих сторон корпуса кровати: операторы могут безопасно подниматься наверх, чтобы проверить верхние трубопроводы, напорные трубопроводы и гидравлические фитинги, что удобно для ежедневного обслуживания, поиска и устранения неисправностей и капитального ремонта, что значительно сокращает время простоя оборудования.

4. Три дополнительных тестовых среды + замкнутая система циркуляции Вода, воздух, дизельное топливо, три переключаемых среды; Встроенный циркуляционный резервуар для воды большой емкости собирает остатки испытательной жидкости для повторного использования, экономя затраты на водные ресурсы и поддерживая чистоту цеха без накопления сточных вод.

5. Заполнение под низким давлением + система двойного насоса со ступенчатым наддувом под высоким давлением. Насос низкого давления быстро заполняет полость клапана и выпускает внутренний воздух; насос высокого давления осуществляет плавный подъем давления и постоянное удержание давления. Система контроля постоянного давления ПЛК автоматически компенсирует потерю давления, точность регулирования давления ≤±1%, полностью соответствует стандартам многоступенчатого удержания давления GB/T13927-2022 и API 598.

Цельная сварная рама сверхтяжелой нагрузки 6,12 тонны Цельная сварная рама станины из сверхтолстой стальной пластины, прошедшая отжиг для снятия напряжений, общая несущая способность до 12 тонн, стабильная и безвибрационная при длительной непрерывной работе с большими нагрузками, никогда не деформируется рамой.

7. Модульный дополнительный интеллектуальный пакет обновления. Клиенты могут свободно выбирать функциональные модули: сбор данных и экспорт электронных отчетов, гидравлическое воздушное охлаждение для снижения температуры масла, автоматический сброс давления после завершения испытаний, полностью закрытую защитную дверь и т. д., настройку оборудования в соответствии с фактическим производственным бюджетом и потребностями проверки.

Полная таблица технических параметров

Семь целевых сценариев применения

1.Средние и крупные заводы по производству комплексных клапанов: проверка партийной поставки промышленных клапанов с многоконцевым соединением DN150-DN600.

2. Производители трубопроводного оборудования для нефтехимической и нефтеперерабатывающей промышленности: испытание на прочность и герметичность сварных клапанов технологических трубопроводов под высоким давлением.

3. Муниципальные крупномасштабные проекты водоотведения: приемо-сдаточные испытания фланцевых водосберегающих клапанов большого диаметра.

4.Цех вспомогательного оборудования ТЭЦ: Периодическая повторная проверка клапанов тяжелых трубопроводов системы оборотного водоснабжения.

5. Профессиональная станция капитального ремонта и технического обслуживания клапанов для тяжелых условий эксплуатации: испытание эксплуатационных характеристик переработанных промышленных клапанов после ремонта.

6.Завод EPC в сборе клапанов среднего размера за рубежом: Многоцелевое оборудование для испытаний тяжелых клапанов с полными экспортными сертификационными документами CE.

7. Лаборатория исследований и разработок новой конструкции клапанов: испытание давлением в цикле усталости для сварных и фланцевых прототипов клапанов двойного назначения.

Предпродажная, продажная и послепродажная глобальная интегрированная система обслуживания

Предпродажная индивидуальная техническая поддержка

Профессиональные инженеры по испытаниям тяжелых клапанов проводят техническую связь один на один, подтверждают тип соединения клапана, диапазон калибров, максимальное испытательное давление, выбранную среду и дополнительные функциональные модули; предоставить чертеж фундамента оборудования и бесплатную услугу проверки образцов клапана при испытаниях под давлением, выпустить целевую индивидуальную схему испытаний и официальное предложение в течение 24 рабочих часов.

Услуги по производству и экспортным поставкам

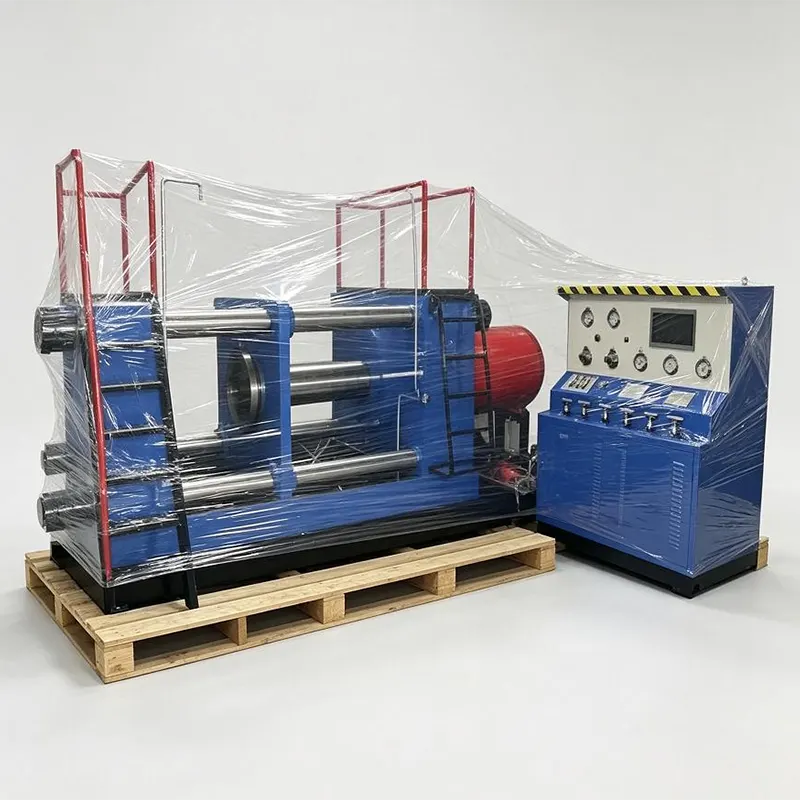

Весь процесс производства отслеживается с помощью видео в реальном времени; Испытание при непрерывном цикле давления при полной нагрузке завершено перед поставкой, оригинальные записи испытаний заархивированы. Экспортная версия имеет очень толстую раму из цельного дерева + стальной ремень, ударопрочную и влагостойкую усиленную упаковку; Вместе с машиной поставляются принципиальная гидравлическая схема, чертеж электропроводки, многоязычное руководство по эксплуатации и полный комплект сертификационных документов по таможенному оформлению.

Послепродажная глобальная служба обеспечения качества

Двойные гидравлические зажимные цилиндры, подкачивающие насосы высокого давления, контроллеры ПЛК и датчики давления имеют 24-месячную глобальную гарантию; бесплатная замена неискусственно поврежденных запасных частей в течение гарантийного срока. Мы обеспечиваем удаленную онлайн-отладку параметров ПЛК, полные видеоуроки по эксплуатации, координируем работу местных зарубежных агентов для установки, ввода в эксплуатацию и обслуживания на месте; пожизненная поставка общих гидравлических запасных частей и бесплатные долгосрочные технические консультации по испытаниям клапанов под давлением.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

В1: Можно ли на этом стенде испытать сварные, фланцевые и резьбовые три типа соединительных клапанов?

A1: Оснащенный сменными переходными опорными пластинами, вы можете свободно переключать различные приспособления, чтобы адаптироваться к трем формам соединения, одна машина отвечает разнообразным потребностям в проверке производственной линии.

В2: Какова функция двусторонней лестницы для обслуживания?

A2: Лестница и защитное ограждение позволяют персоналу подниматься наверх для проверки верхних гидравлических трубопроводов, манометров и блоков клапанов, что удобно для ежедневного обслуживания, проверки неисправностей и капитального ремонта оборудования, что значительно повышает ремонтопригодность.

В3: Можно ли добавить функцию автоматической записи данных и экспорта отчетов позже?

A3: В системе управления резервируется цифровой интерфейс расширения на заводе, все дополнительные интеллектуальные функциональные модули могут быть модернизированы после покупки оборудования.

В4: Доступна ли сертификация CE для зарубежной экспортной торговли?

A4: Мы можем выполнить полную трансформацию безопасности тяжелого промышленного оборудования CE, настроить многоязычную панель управления и экспортное напряжение 415 В, предоставить полные сертификационные документы CE для таможенного оформления и аудита приемки зарубежных проектов.

В5: Каков стандартный цикл производства?

A5: Цикл поставки стандартной конфигурации: 40 рабочих дней; индивидуальный цикл поставки полной интеллектуальной версии сверхвысокого давления: 45 рабочих дней.

Руководство по покупке

Пожалуйста, пришлите нашей команде инженеров подробную информацию, включая режим подключения клапана, применимый диапазон калибра, максимальное испытательное давление, выбранную испытательную среду и дополнительные функциональные требования. В течение 24 часов мы сформулируем комплексное решение для испытания тяжелых клапанов с несколькими соединениями и предложение по льготным оптовым закупкам, поддерживая ежегодные рамочные заказы о сотрудничестве для комплексных производителей клапанов и проектов EPC по поддержке глобальных энерго- и водосберегающих трубопроводов.
