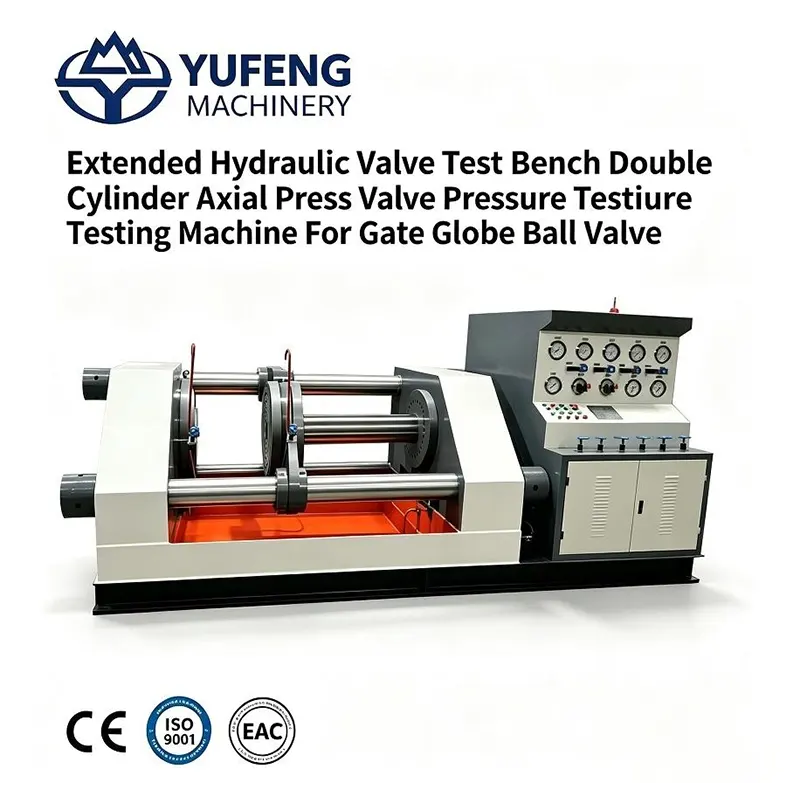

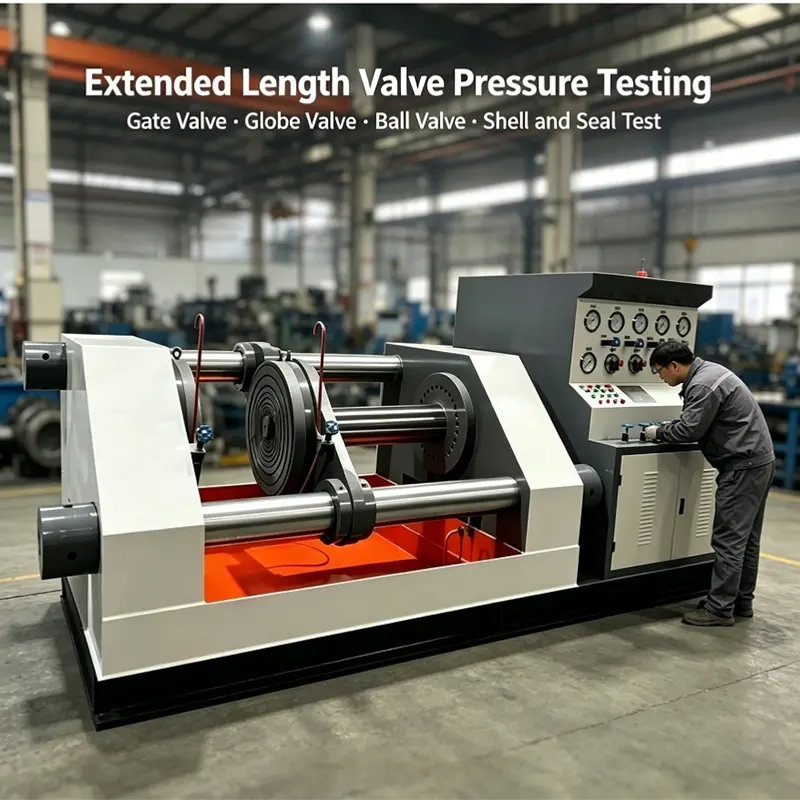

Стенд для испытания клапанов осевого пресса с удлиненным горизонтальным двойным гидравлическим домкратом

Этот стенд для испытания клапанов с осевым прессом с удлиненным горизонтальным двойным гидравлическим домкратом, использующий конструкцию синхронного подъема с двумя гидравлическими цилиндрами, прикладывает равномерное осевое усилие к обоим концам клапана, обеспечивая постоянное равномерное распределение напряжения и надежный зажим. Он может выполнять испытания на прочность корпуса под высоким давлением и проверку герметичности герметичности седла в течение длительного времени, полностью соответствуя международным спецификациям испытаний клапанов GB / T13927-2022 и API 598. Стенд, оснащенный сверхдлинным регулируемым механизмом хода, гидравлической синхронной системой управления и встроенным самоблокирующимся защитным блокировочным устройством, поддерживает переключение двойной испытательной среды вода-воздух.

Он полностью решает распространенные технические проблемы длинных клапанов во время испытаний под давлением: неточное центрирование, неравномерное отклонение напряжения и нестабильное удержание давления. Это идеальное специализированное инспекционное оборудование для заводского контроля качества удлиненной арматуры, используемой в магистральных трубопроводах. Основные стандартные параметры: Максимальный применимый калибр DN400, общий вес 8 тонн, габаритные размеры 304518701200 мм, номинальная мощность 6,75 кВт. Максимальный ход, тоннаж подшипника и испытательное давление могут быть настроены в соответствии с фактической длиной клапана и требованиями заказчика к условиям эксплуатации. Мы предоставляем услуги по обновлению сертификации CE, многоязычной панели управления и услугам по адаптации экспортного напряжения 415 В для зарубежных производителей трубопроводов и арматуры.

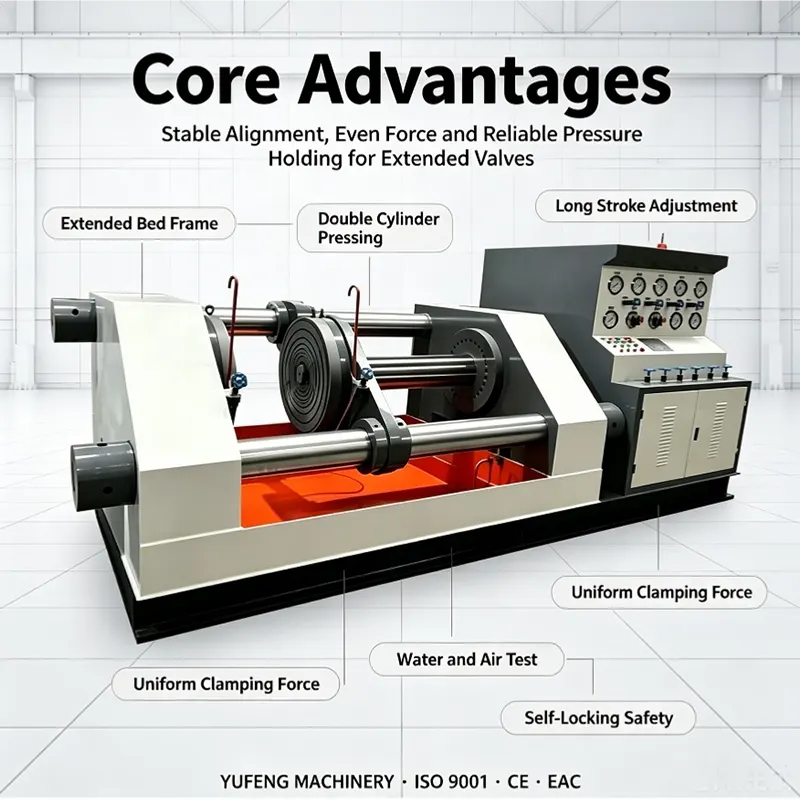

Семь основных дифференцированных преимуществ

1. Удлиненная встроенная рама + сверхдлинный регулируемый ход (основная оригинальная конструкция). Самое большое отличительное преимущество испытательного стенда для клапанов с удлиненным горизонтальным двойным гидравлическим домкратом и осевым прессом: удлиненная жесткая базовая рама со сверхдлинным ходом скользящей регулировки, идеально подходит для очень длинных трубопроводных клапанов, которые не могут быть зажаты обычными стандартными испытательными стендами, гибкая адаптируемость к корпусам клапанов различной длины.

2.Двойной гидравлический цилиндр Синхронный осевой подъем Сбалансированный зажим Два гидравлических домкрата работают синхронно под гидравлическим управлением с замкнутым контуром, сила зажима действует на две торцевые поверхности симметрично; отсутствие эксцентричной нагрузки, изгибающего момента или поперечной силы сдвига, возникающей на длинных корпусах клапана, что эффективно предотвращает деформацию клапана во время длительного удержания под высоким давлением.

3. Идеально решает все болевые точки при длительных испытаниях клапанов под давлением. Устраняет три основные проблемы длительных испытаний промышленных клапанов: сложное центрирование, неравномерное напряжение, приводящее к отклонению уплотнения, колебания давления, вызывающие неудачную проверку герметичности; Стабильный зажим гарантирует достоверность и повторяемость данных обнаружения.

4. Двойная независимая система циркуляционного давления воды и воздуха. Отдельный трубопровод для наполнения водой и трубопровод для нагнетания воздуха расположены независимо; вода используется для гидростатических испытаний прочности корпуса, сжатый воздух – для обнаружения утечек внутренней герметичности. Система контроля постоянного давления ПЛК автоматически компенсирует потерю давления во время периода выдержки, колебания давления ≤±1%.

5. Сверхмощная встроенная сварная опорная рама со снятием напряжений. Вся станина изготовлена ​​из цельной сварки толстой стальной пластины с последующей обработкой отжигом для снятия напряжений; общая грузоподъемность до 8 тонн, длительная непрерывная работа в тяжелых условиях без изгибов, скручиваний и вибродеформаций рамы.

6. Многослойный самоблокирующийся механизм защиты от защитной блокировки. Встроенная гидравлическая самоблокировка при избыточном давлении зажима, автоматический сброс превышения испытательного давления, предотвращение столкновений с ограничением хода, четырехкратная защитная блокировка при аварийном отключении питания; вся выходная мощность будет немедленно отключена при возникновении нештатных условий в соответствии со стандартами безопасности промышленного оборудования ЕС CE.

7. Зарезервированный порт расширения цифрового интеллектуального обновления. Главный электрический шкаф управления резервирует интерфейс расширения промышленной связи, клиенты могут позже модернизировать программу автоматического тестирования сенсорного экрана, запись кривой давления, экспорт электронного отчета о проверке и функции стыковки системы MES для реализации полной цифровой прослеживаемости записей проверки партии.

Полная таблица технических параметров

Семь целевых сценариев применения

1. Профессиональные заводы по производству клапанов для длинных трубопроводов: пакетная автономная проверка удлиненных фланцев трансмиссионного трубопровода и сварных клапанов.

2. Производители оборудования для магистральных нефтегазопроводов: проверка работоспособности запорной и регулирующей арматуры с длинным корпусом для магистральных трубопроводов по давлению.

3. Крупномасштабные проекты муниципального водоснабжения: приемочные испытания на герметичность давно заглубленной трубопроводной арматуры.

4.Тепловые и центральные теплоэлектростанции: Периодическая повторная проверка задвижек длинных вспомогательных трубопроводов в системах теплоснабжения.

5. Профессиональная станция ремонта и обслуживания клапанов специальной длины: повторное испытание эксплуатационных характеристик переработанных использованных длинных промышленных клапанов после ремонта.

6. Зарубежные нефтегазовые инжиниринговые компании EPC: специальное испытательное оборудование для длинных клапанов с полными экспортными сертификационными документами CE.

7. Лаборатории исследований и разработок конструкции клапанов: испытание под давлением цикла усталости для недавно разработанных прототипов удлиненных клапанов при различных уровнях давления.

Предпродажная, продажная и послепродажная глобальная интегрированная система обслуживания

Предпродажная индивидуальная техническая поддержка

Профессиональные инженеры по испытаниям длинных клапанов проводят индивидуальную техническую связь, подтверждают общую длину клапана, диапазон калибров, максимальное испытательное давление и требования к ходу; предоставить чертежи компоновки оборудования и бесплатные услуги по проверке давления образцов клапанов, выдать целевую индивидуальную схему испытаний и официальное ценовое предложение в течение 24 рабочих часов.

Услуги по производству и экспортным поставкам

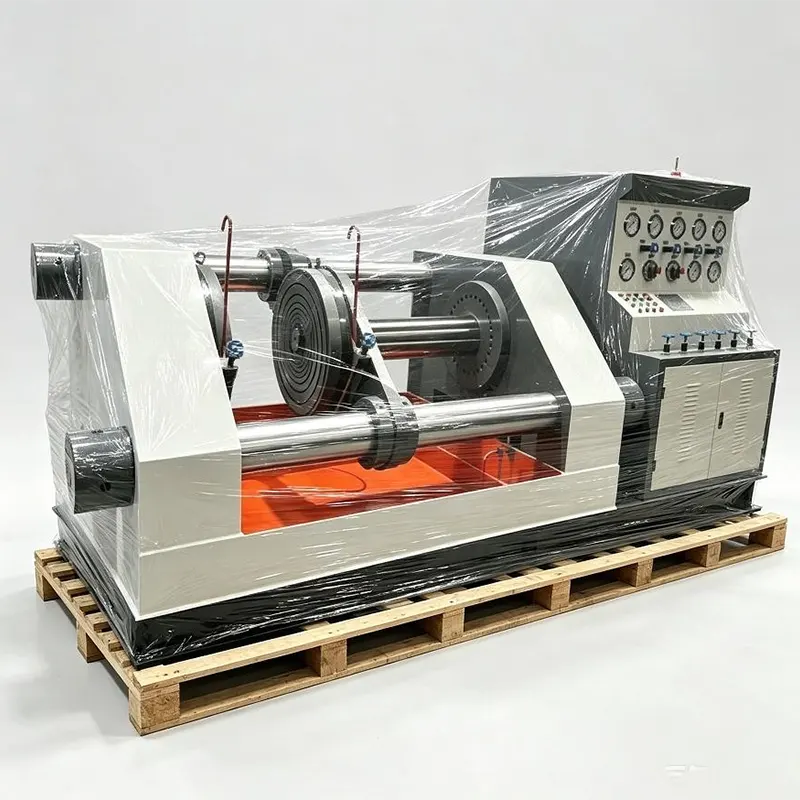

Весь процесс производства отслеживается с помощью видео в реальном времени; Испытание при непрерывном цикле давления при полной нагрузке завершено перед поставкой, оригинальные записи испытаний заархивированы. Экспортная версия имеет очень толстую раму из цельного дерева + стальной ремень, ударопрочную и влагостойкую усиленную упаковку; Вместе с машиной поставляются гидравлическая схема, чертеж электропроводки, многоязычное руководство по эксплуатации и полный комплект документов, подтверждающих таможенное оформление.

Послепродажная глобальная служба обеспечения качества

На двойные гидравлические цилиндры домкрата, гидравлические электростанции, контроллеры ПЛК и датчики давления распространяется 24-месячная глобальная гарантия; бесплатная замена неискусственно поврежденных запасных частей в течение гарантийного срока. Мы обеспечиваем удаленную онлайн-отладку параметров, полные видеоуроки по эксплуатации, координируем работу местных зарубежных агентов для установки, ввода в эксплуатацию и обслуживания на месте; пожизненная поставка общих гидравлических запасных частей и бесплатные долгосрочные технические консультации по испытаниям клапанов под давлением.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

В1: Почему стоит выбрать этот удлиненный стенд для клапанов с длинным корпусом вместо обычных испытательных стендов?

A1: Он разработан с удлиненной станиной и сверхдлинным регулируемым ходом исключительно для удлиненных клапанов, синхронный зажим с двумя цилиндрами позволяет избежать деформации изгиба длинных тонких корпусов клапанов, точность позиционирования и стабильность удержания давления намного превосходят стандартные обычные модели.

Вопрос 2. Будет ли синхронный зажим двух цилиндров вызывать отклонение клапана?

A2: Гидравлическое синхронное управление с замкнутым контуром обеспечивает полную согласованность скорости толкания и тяги двух цилиндров, клапан все время центрируется без отклонения или смещения.

В3: Можно ли позже обновить функцию записи кривой давления и электронного отчета?

A3: В системе управления резервируется цифровой интерфейс расширения на заводе, все интеллектуальные функциональные модули могут быть модернизированы после покупки оборудования.

В4: Доступна ли сертификация CE для зарубежной экспортной торговли?

A4: Мы можем завершить полную трансформацию безопасности промышленного оборудования CE, настроить многоязычную панель управления и экспортное напряжение 415 В, предоставить полные сертификационные документы CE для таможенного оформления и аудита приемки зарубежных проектов.

В5: Каков стандартный цикл производства?

A5: Цикл поставки стандартной конфигурации: 30 рабочих дней; индивидуальная версия с удлиненным ходом и сверхвысоким давлением. Цикл поставки: 35 рабочих дней.

Руководство по покупке

Пожалуйста, отправьте подробную информацию, включая общую длину клапана, применимый диапазон калибров, максимальное испытательное давление и требования к экспортной сертификации, нашей команде инженеров. В течение 24 часов мы сформулируем комплексное специализированное решение для испытания под давлением клапанов на длинные дистанции и предложение по льготным оптовым закупкам, поддерживая ежегодные рамочные заказы о сотрудничестве для производителей трубопроводной арматуры и глобальных проектов поддержки EPC для нефтегазовых и водосберегающих трубопроводов на большие расстояния.
