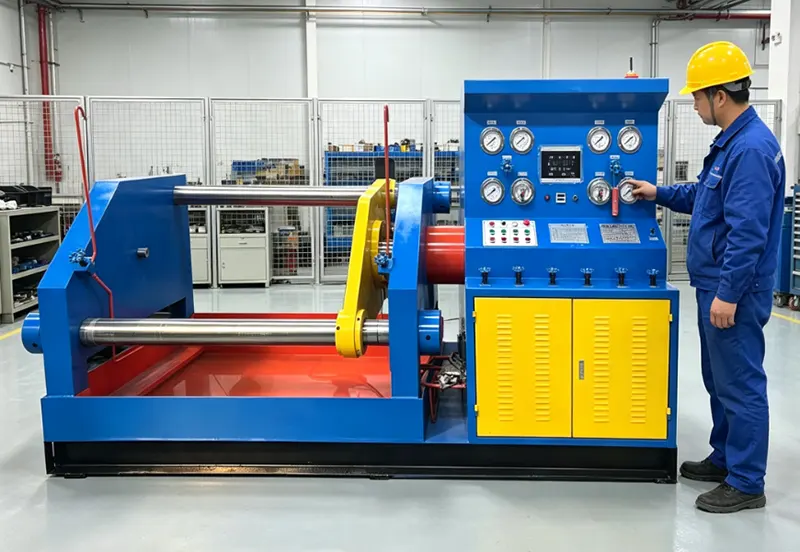

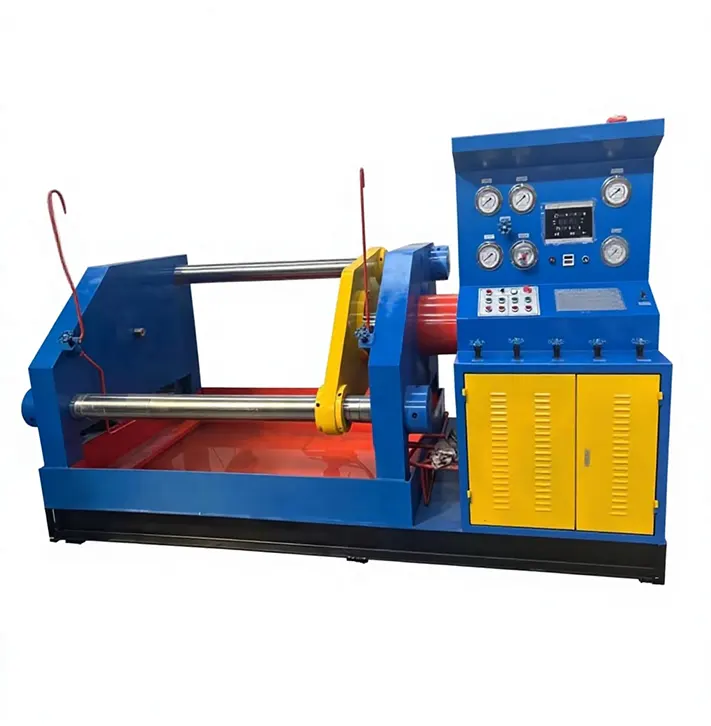

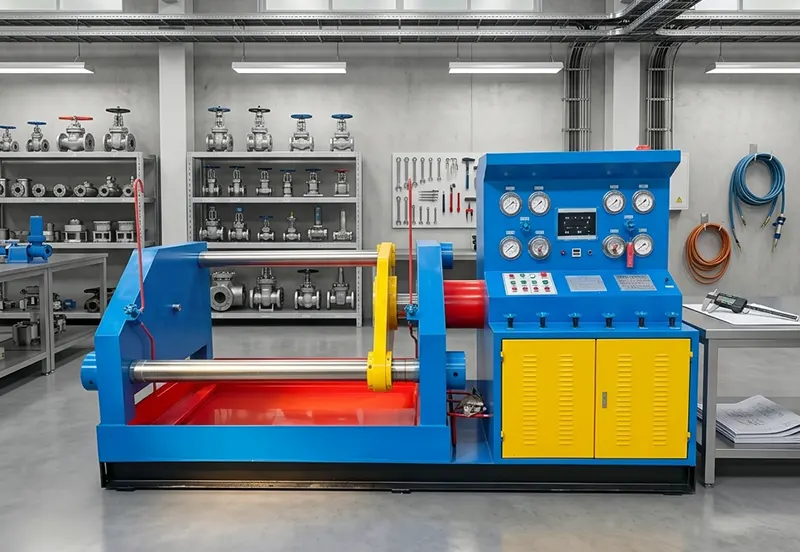

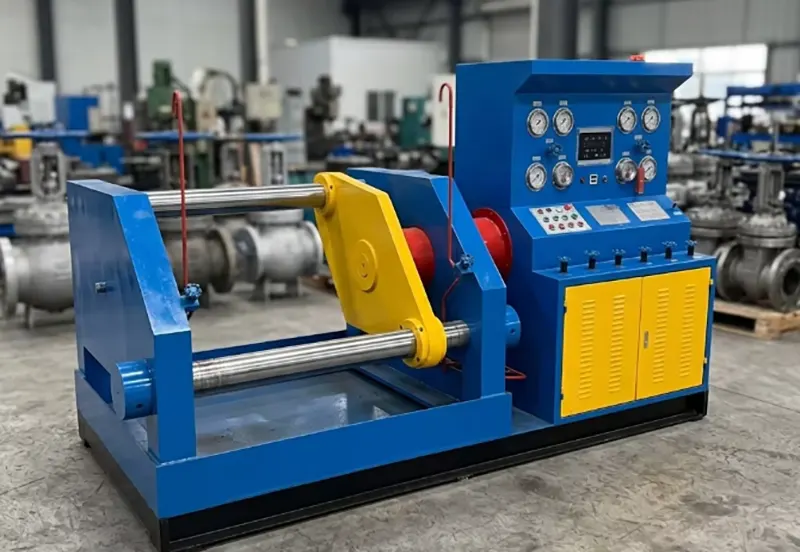

Легкий горизонтальный испытательный стенд гидравлического клапана верхнего давления

Легкий горизонтальный испытательный стенд гидравлического клапана верхнего давления поддерживает как воду под высоким давлением, так и воздух под низким давлением в качестве испытательной среды, обеспечивая гидростатическое испытание оболочки с давлением в 1,5 раза больше номинального, испытание водяного затвора с высоким давлением в 1,1 раза больше номинального и испытание на герметичность при низком давлении от 4 до 7 бар. Встроенная гидравлическая система обеспечивает регулируемую силу зажима, подходящую для клапанов различных характеристик от DN100 до DN600, с максимальным пиковым усилием до 137 тонн. Он соответствует международным стандартам испытаний и проверок клапанов и широко используется для заводского контроля качества, FAT у производителей клапанов и сторонних испытательных агентств.

Легкий горизонтальный испытательный стенд для гидравлических клапанов верхнего давления предназначен для испытания прямоточных фланцевых, сварных и резьбовых концевых соединений шаровых кранов, задвижек, проходных клапанов, обратных клапанов и другой промышленной арматуры.

В методе зажима используется верхний гидравлический цилиндр, который непосредственно прижимает уплотнительную пластину к торцевой поверхности клапана, обеспечивая осевое торцевое уплотнение. Усилие нижнего зажима регулируется, оказывая минимальное внешнее усилие на корпус клапана. Уплотнение между клапаном и глухой пластиной может быть либо торцевым, либо коническим, что позволяет осуществлять непосредственный визуальный осмотр мест утечек для быстрой оценки целостности уплотнения. Испытательная среда включает воду (для испытаний на прочность оболочки и герметичность под высоким давлением) и газ низкого давления (воздух или азот) с давлением от 4 до 7 бар (воздух или азот для пневматических испытаний на герметичность). Стенд выполняет три основных этапа испытаний: испытание на гидростатическую прочность корпуса при давлении, превышающем 1,5 номинального значения, испытание водяного затвора при давлении в 1,1 раза больше номинального и испытание на пневматическую герметичность при низком давлении от 4 до 7 бар. Диапазон испытаний охватывает от DN100 до DN600 (подробную информацию см. в таблице диапазонов испытаний под давлением). Диаметр цилиндра верхнего давления составляет 250 мм, диаметр уплотнительной пластины составляет от 400 до 1400 мм, расстояние между внутренними тягами составляет 950 мм, а максимальное пиковое усилие зажима составляет 137 тонн.

Таким образом, этот легкий горизонтальный испытательный стенд для гидравлических клапанов верхнего давления имеет модульную и легкую конструкцию, компактную конструкцию, эргономичную работу и простоту обслуживания. Это идеальное решение для производителей арматуры, нефтегазовой промышленности, горнодобывающей и металлургической промышленности, электростанций, химической и нефтехимической промышленности, мастерских по ТОиР, IQC у крупных промышленных конечных пользователей и сторонних испытательных агентств.

Особенности продукта

1.Модульная и легкая конструкция, компактная конструкция, эргономичная работа, простота обслуживания и перемещения.

2. Верхний гидравлический цилиндр непосредственно приводит в движение уплотнительную пластину, обеспечивая надежное осевое уплотнение, избегая боковых сил, которые могут повредить клапан.

3. Мощная гидравлическая система с бесступенчатой ​​регулировкой давления зажима в зависимости от номинального испытательного давления клапана; максимальное давление гидронаддува до 31,5 МПа.

4. Гидравлический насосный агрегат подачи воды оснащен двумя диапазонами давления (микродавление и среднее/высокое давление), охватывающими диапазон давления подачи 0,4–48,0 МПа для удовлетворения различных требований к испытаниям под номинальным давлением.

5. Испытательная вода может быть переработана, что является экономичным и экологически чистым решением, которое снижает долгосрочные эксплуатационные расходы.

6. Дополнительная система управления с сенсорным экраном ПЛК для автоматического контроля испытательного давления, сбора данных в реальном времени, хранения исторических данных и печати отчетов об испытаниях, что соответствует требованиям интеллектуального управления качеством.

7.Поддерживает пневматические испытания на утечку под низким давлением для обеспечения безопасности и надежности клапана в условиях эксплуатации газа.

Приложения

● ЖИР

● Нефтяная и газовая промышленность

● Горнодобывающая и металлургическая промышленность

● Электростанции

● Химическая и нефтехимическая промышленность

● Семинары по ТОиР

● IQC у крупных промышленных конечных пользователей

● Сторонние агентства по тестированию.

Таблица технических характеристик

Таблица объема стресс-тестов (МПа)

Часто задаваемые вопросы

1. Каков диапазон испытательных диаметров этого стенда?

Он охватывает диаметры от DN100 до DN600.

2.Какие типы клапанов можно проверить?

Он подходит для фланцевых, приварных и резьбовых шаровых кранов, задвижек, проходных клапанов, обратных клапанов и другой промышленной арматуры.

3.Какие тестовые носители поддерживаются?

Вода для гидростатических испытаний и испытаний на герметичность, а также газ низкого давления (воздух или азот) под давлением от 4 до 7 бар для пневматических испытаний на герметичность.

4.Каковы три основных пункта теста?

Гидростатическое испытание корпуса при давлении, превышающем номинальное в 1,5 раза, испытание водяного затвора под высоким давлением при давлении, превышающем номинальное в 1,1 раза, и испытание на пневматическую герметичность при низком давлении от 4 до 7 бар.

5.Как клапан зажимается и герметизируется?

Верхний гидравлический цилиндр непосредственно прижимает уплотнительную пластину к торцевой поверхности клапана, обеспечивая осевое уплотнение с минимальной внешней силой. Уплотнение может быть торцевым или конусным, что позволяет легко визуально обнаружить утечку.

6. Какова максимальная пиковая сила зажима?

Максимальная пиковая сила зажима составляет 137 тонн.

7.Каковы характеристики цилиндра верхнего давления и уплотнительной пластины?

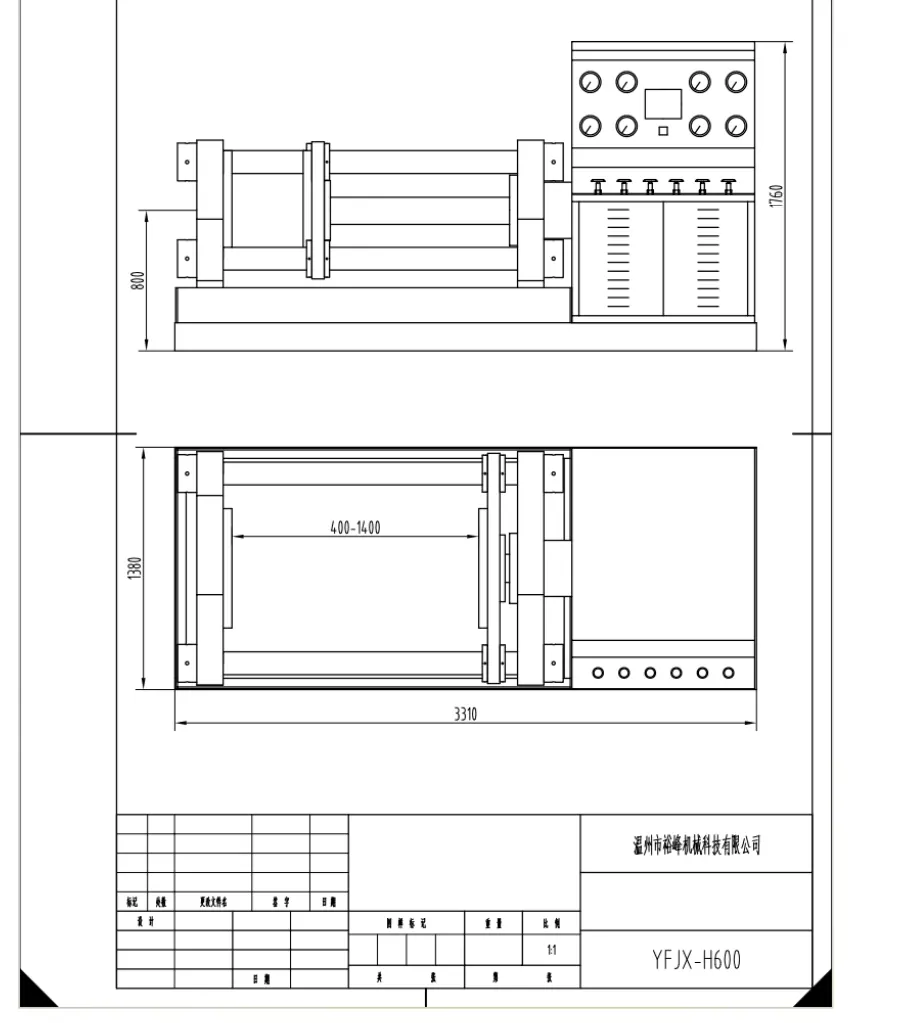

Диаметр цилиндра верхнего давления составляет 250 мм, а диаметр уплотнительной пластины варьируется от 400 до 1400 мм.

8.Каково внутреннее расстояние между рулевыми тягами?

Она составляет 950 мм, что облегчает погрузку и разгрузку задвижек большего размера.

9.Для каких отраслей и применений подходит этот стол?

Он широко используется на заводах по производству клапанов для исходящего контроля качества и заводских испытаний, в нефтегазовой, горнодобывающей, металлургической, электростанциях, химических и нефтехимических заводах, мастерских по ТОиР, крупных промышленных входных инспекциях конечных пользователей и сторонних испытательных агентствах.

10.Поддерживает ли он автоматизированный контроль и управление данными?

Да, доступна дополнительная система управления с сенсорным экраном ПЛК для автоматического контроля испытательного давления, сбора данных в реальном времени, хранения исторических данных и печати отчетов об испытаниях, что соответствует требованиям интеллектуального управления качеством.
