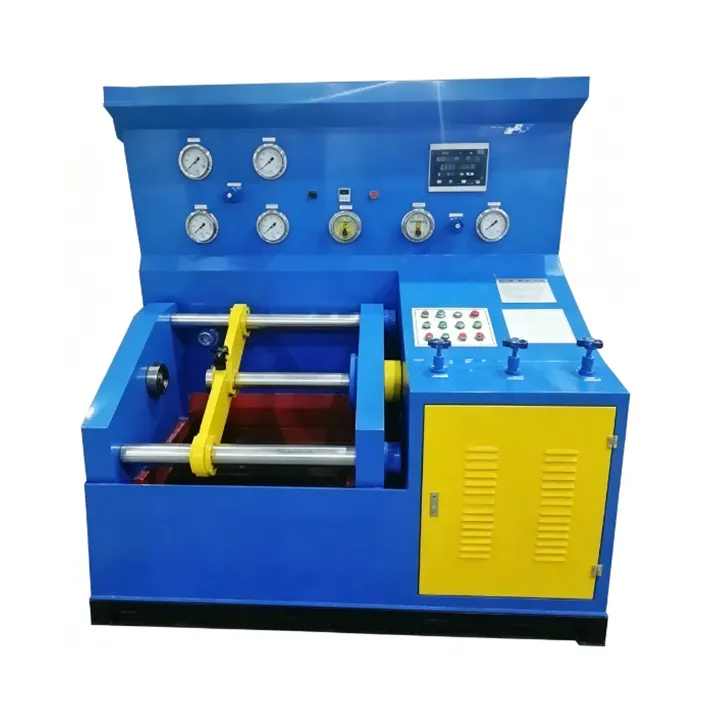

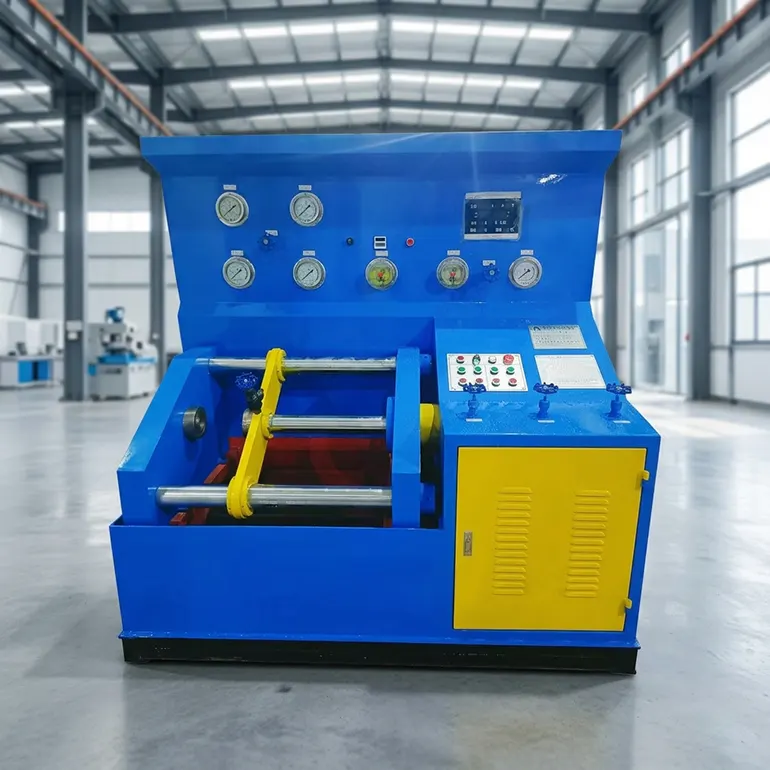

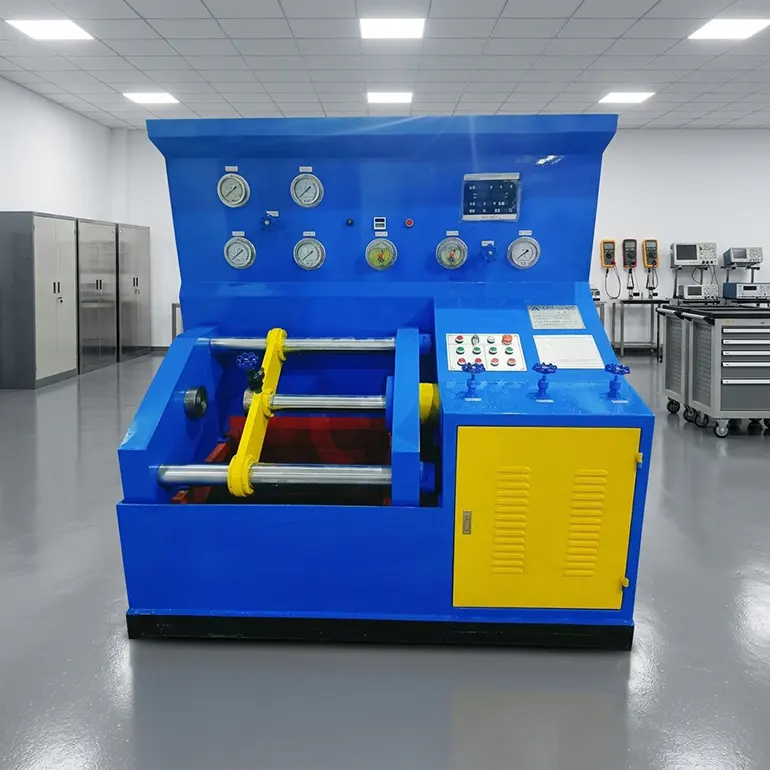

Мини-компактный горизонтальный испытательный стенд гидравлического клапана верхнего давления

Прямое осевое уплотнение достигается за счет верхней нажимной пластины, а метод уплотнения торцевой поверхности уплотнительным кольцом обеспечивает простоту эксплуатации и надежный контроль утечек. Настраиваемые номинальные значения давления от PN16 до PN750 соответствуют разнообразным требованиям заводских и мастерских проверок. Этот стенд является идеальным выбором для производителей клапанов, мастерских по техническому обслуживанию и сторонних испытательных агентств, которым необходим быстрый и точный контроль качества клапанов малого диаметра.

Мини-компактный горизонтальный испытательный стенд для гидравлических клапанов верхнего давления специально разработан для эффективных и точных испытаний клапанов малого диаметра, сочетая в себе надежное осевое уплотнение, гибкую опору для среды и всесторонний охват испытаний в компактной конструкции.

Этот стенд подходит для прямоточных фланцевых, приварных или стыковых шаровых кранов, задвижек, проходных клапанов, обратных клапанов и других распространенных типов. При зажиме горизонтальный цилиндр верхнего давления непосредственно прижимается к торцевой поверхности клапана, обеспечивая осевое уплотнение, а уплотнительное кольцо торцевой поверхности между клапаном и глухой пластиной позволяет операторам легко визуально наблюдать любую утечку. Испытательной средой может быть вода или газ низкого давления от 4 до 7 бар (воздух или азот). Стенд выполняет три основных испытания: гидростатическое испытание оболочки при давлении, превышающем номинальное в 1,5 раза, испытание водяного уплотнения под высоким давлением при давлении, превышающем номинальное в 1,1 раза, и испытание воздушного уплотнения при низком давлении от 4 до 7 бар. Диапазон испытаний охватывает от DN15 до DN65 (подробную информацию см. в таблице диапазонов испытаний под давлением). Диаметр уплотнительного диска регулируется от 100 до 600 мм для соответствия различным внешним диаметрам фланцев, а внутреннее расстояние между тягами составляет 500 мм для удобной загрузки и разгрузки клапана. Цилиндр верхнего давления (шток поршня) имеет диаметр 125 мм (один блок), обеспечивая максимальное усилие зажима 35 тонн. Габаритные размеры примерно 1750 мм на 1250 мм на 1750 мм.

Таким образом, мини-компактный горизонтальный испытательный стенд для гидравлических клапанов верхнего давления компактен, прост в эксплуатации и является идеальным решением для производителей клапанов, ремонтных мастерских и сторонних инспекционных организаций, которым требуется быстрый и точный контроль качества клапанов малого диаметра.

Ключевые особенности

Компактная площадь экономит ценную площадь в мастерской.

Горизонтальная конструкция верхнего давления обеспечивает стабильный зажим без бокового смещения.

Быстрая смена матрицы для клапанов разных размеров, сводящая к минимуму время наладки.

Высокоточные манометры обеспечивают точную регулировку и длительное удержание давления.

Соответствует стандартам проверки GB, API и ISO.

Область применения: Производители арматуры и конечные промышленные потребители для заводского и входного контроля качества. Мастерские по техническому обслуживанию, ремонту и капитальному ремонту. Энергетика, горнодобывающая и металлургическая отрасли. Сторонние агентства по инспекции и испытаниям.

Таблица технических характеристик

Таблица объема стресс-тестов (МПа)

Часто задаваемые вопросы

1. С какими типами клапанов может работать этот испытательный стенд?

Он подходит для прямоточных фланцевых, приварных или стыковых шаровых кранов, задвижек, проходных клапанов, обратных клапанов и других распространенных типов небольших диаметров.

2. Каков диапазон диаметров клапанов, которые можно проверить?

Протестированный диапазон диаметров охватывает от DN15 до DN65.

3. Какие тестовые носители поддерживаются?

Стенд может использовать либо воду (для испытаний под высоким давлением), либо газ низкого давления от 4 до 7 бар (воздух или азот).

4. Какие конкретные тестовые задания он может выполнять?

Три основных теста:

Гидростатическое испытание корпуса при давлении, превышающем номинальное в 1,5 раза.

Испытание водяного уплотнения под высоким давлением при давлении, превышающем номинальное в 1,1 раза.

Испытание воздушного уплотнения низким давлением от 4 до 7 бар.

5. Какова максимальная сила зажима?

Максимальная сила зажима составляет 35 тонн.

6. Как герметизируется клапан во время испытаний?

Горизонтальный цилиндр верхнего давления непосредственно прижимается к торцевой поверхности клапана, обеспечивая осевое уплотнение. Торцевое уплотнительное кольцо между клапаном и глухой пластиной облегчает обнаружение утечек.

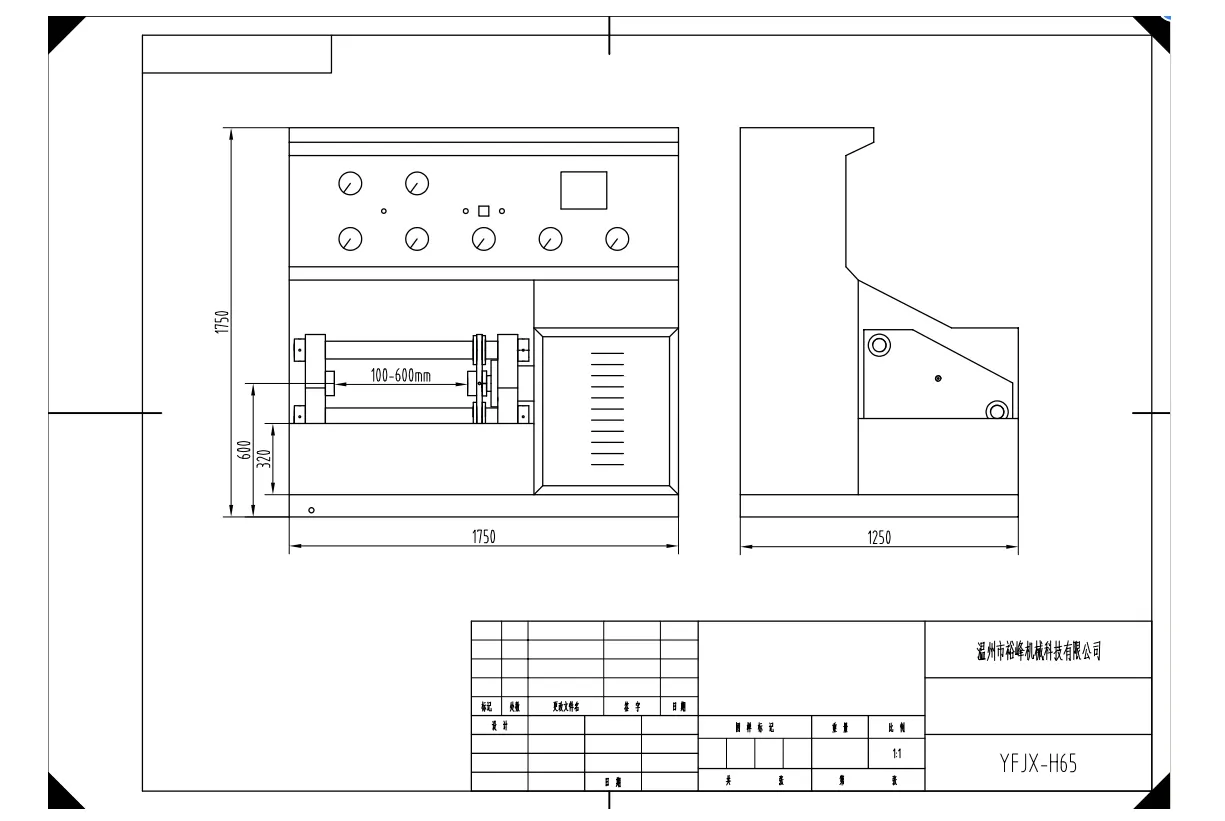

7. Каковы габаритные размеры машины?

Примерно 1750 мм (длина) × 1250 мм (ширина) × 1750 мм (высота).

8. Каков диапазон регулировки диаметра уплотнительного диска?

Диаметр уплотнительного диска можно регулировать от 100 мм до 600 мм для соответствия различным наружным диаметрам фланцев.

9. Каковы основные сценарии применения этого оборудования?

Он идеально подходит для производителей арматуры, мастерских по техническому обслуживанию и ремонту, сторонних испытательных агентств и промышленных конечных пользователей в энергетическом, горнодобывающем и металлургическом секторах для входного заводского контроля качества и капитального ремонта.

10. Соответствует ли он каким-либо международным стандартам тестирования?

Да, он соответствует стандартам проверки GB, API и ISO.
