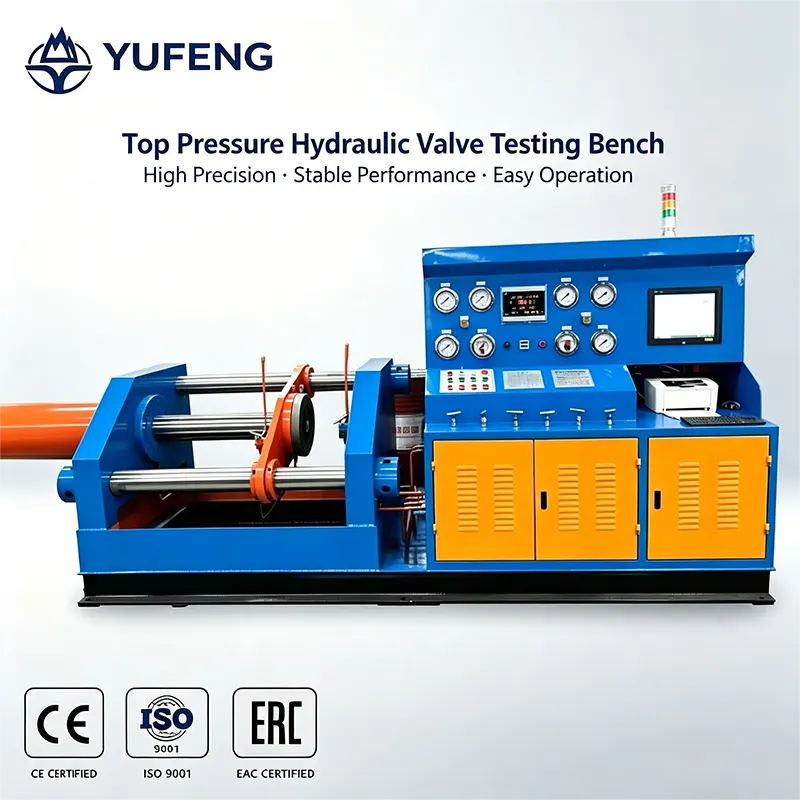

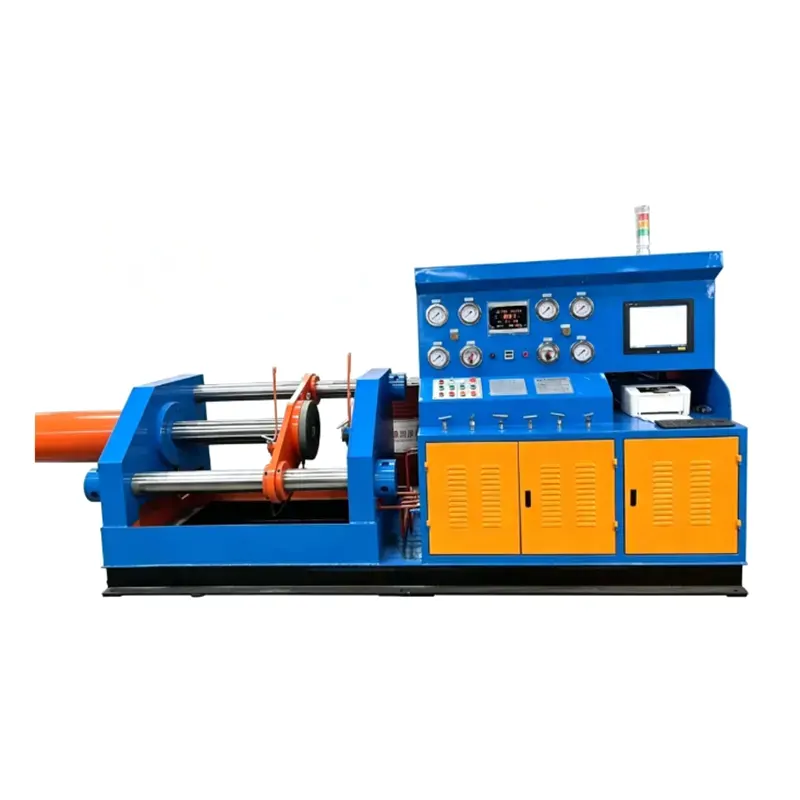

Стенд для испытания осевого зажимного клапана горизонтального гидравлического цилиндра

Оснащен интеллектуальной цифровой системой контроля давления и несколькими гидравлическими самоблокирующими защитными устройствами. В качестве испытательной среды поддерживает как воду под высоким давлением, так и газ под низким давлением. Охватывает диапазон испытательных диаметров от 3 до 12 дюймов. Обеспечивает равномерное распределение силы и стабильное удержание давления в условиях высокого давления. Соответствует отраслевым стандартам испытаний GB / T 13927 и API 598. Соответствует строгим требованиям заводского контроля для клапанов высокого давления.

Подробное описание продукта Краткие сведения

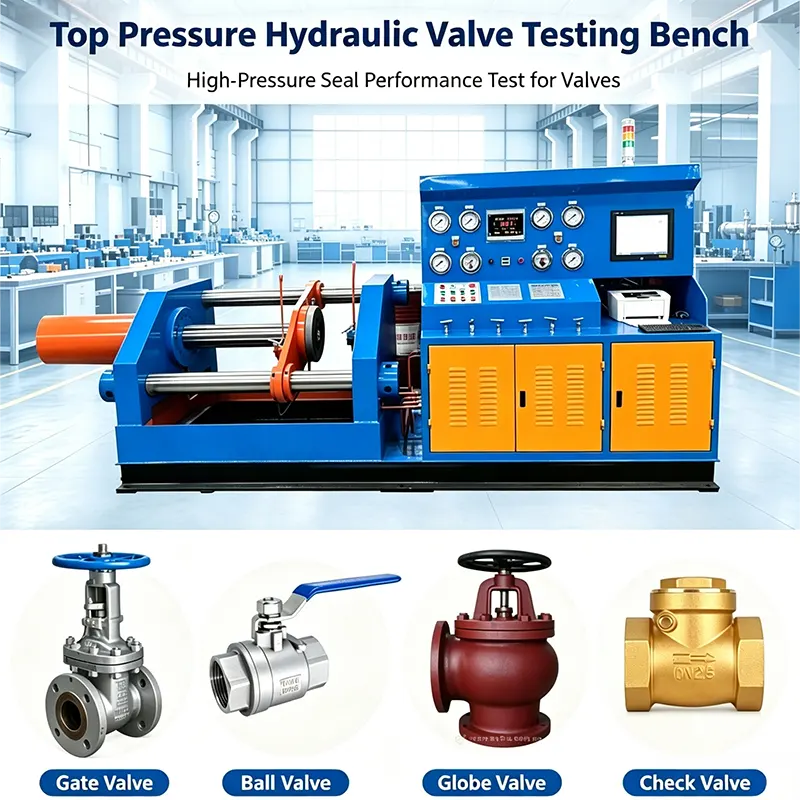

1. Стенд для испытания осевого зажимного клапана горизонтального гидравлического цилиндра DN80-300 подходит для фланцевых, сварных и резьбовых концевых соединений, включая задвижки, проходные, обратные, шаровые, пробковые и другие промышленные клапаны.

2. Метод зажима: главный гидравлический цилиндр непосредственно прижимает уплотнительную пластину к торцевой поверхности клапана, обеспечивая осевое торцевое уплотнение с минимальной внешней силой на корпусе клапана.

3. Уплотнение между клапаном и уплотнительной пластиной: торцевое уплотнение с помощью уплотнительного кольца или плоской прокладки, позволяющее осуществлять непосредственный визуальный осмотр мест утечек.

4. Испытательный стенд с осевым зажимным клапаном горизонтального гидравлического цилиндра для тяжелых условий эксплуатации поддерживает воду для гидростатических испытаний и испытаний на герметичность под высоким давлением, а также газ низкого давления (воздух или азот) для пневматических испытаний на герметичность.

5. Завершенные тестовые задания: испытание гидростатического корпуса 1,5×PN, испытание водяного уплотнения под высоким давлением 1,1×PN и пневматическое испытание на герметичность низкого давления.

6. Диапазон испытательных диаметров: от DN80 до DN300 (от 3 до 12 дюймов), с гибкой регулировкой хода для различной длины корпуса клапана.

7. Гидравлическая система: интегрированная конструкция, сочетающая в себе механическую, гидравлическую, электрическую и систему циркуляции среды.

8. Усиленная конструкция станины: прочная рама обеспечивает стабильность и долговременную точность в условиях высокого давления.

9.Интеллектуальный цифровой контроль давления: цифровой дисплей и электрическая система удержания давления для точного и стабильного поддержания давления.

10. Несколько гидравлических самоблокирующихся защитных устройств: блокировка давления предотвращает ослабление цилиндра, когда испытательная полость находится под давлением.

11.Основное преимущество: очень большое осевое усилие зажима до 130 тонн, идеально подходит для клапанов высокого давления, работающих в тяжелых условиях, в нефтехимической, энергетической и нефтегазовой промышленности.

Особенности продукта и области применения

Функции

Мощный главный цилиндр и усиленная станина – очень большая сила зажима.

Горизонтальный осевой зажим – равномерная сила, отсутствие боковых искажений.

Интеллектуальное цифровое управление давлением – точный мониторинг и контроль.

Многочисленные гидравлические самоблокирующиеся защиты – безопасная работа.

Гибкая регулировка хода для клапанов различной длины.

Поддерживает воду и газ – универсальное тестирование.

Высокоточные манометры и электрическая система удержания.

Дополнительный сбор данных с отображением кривых и печатью отчетов.

Идеально подходит для долгосрочных, повторяющихся проверок клапанов под высоким давлением.

Приложения

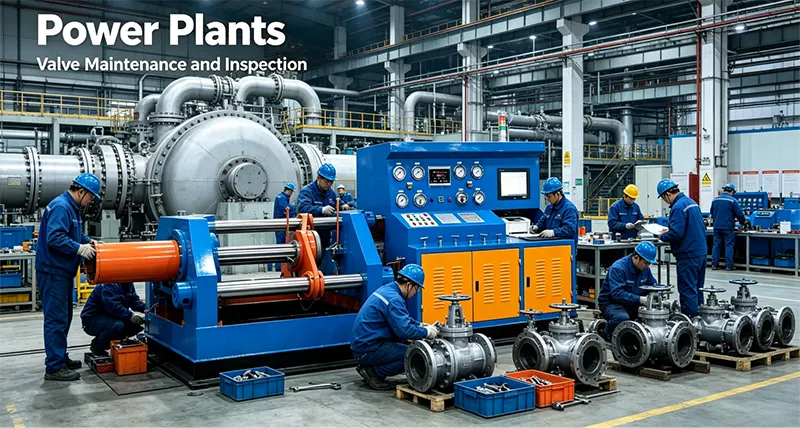

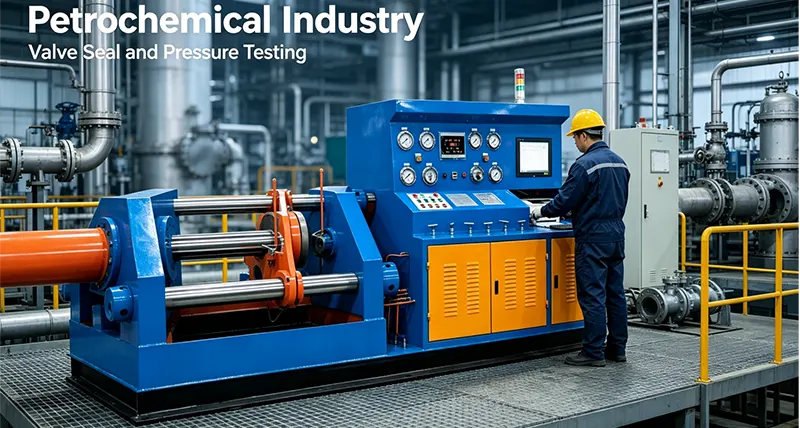

заводские приемочные испытания (FAT)，Нефтехимическая промышленность，Электростанции – техническое обслуживание и проверка арматуры，Нефть и газ – контроль качества арматуры для тяжелых условий эксплуатации.，Цехи ТОиР，Горнодобывающая и металлургическая промышленность，Крупные промышленные предприятия. Сторонние агентства по тестированию и ремонту.

Таблица технических данных

 Краткие вопросы и ответы

1. Вы торговая компания или производитель?

Мы являемся производителем клапанного оборудования Wenzhou Yufeng, прямым заводом, имеющим сертификаты ISO 9001 и CE.

2. Каков ваш минимальный заказ?

Всего 1 комплект. Приветствуются небольшие пробные заказы и оптовые закупки.

3.Какие стандарты испытаний соблюдаются?

ГБ/Т 13927, API 598, API 6D и т. д.

4. Какова максимальная сила зажима?

До 360 тонн, подходит для тяжелых клапанов высокого давления.

5.Каково максимальное испытательное давление?

Для Ду80–Ду300 (3″–12″); для больших диаметров это варьируется.

6.Какие функции безопасности включены?

Несколько гидравлических самоблокирующихся устройств с блокировкой давлением – зажимной цилиндр не может быть освобожден, пока полость клапана находится под давлением.

7. Поддерживаете ли вы настройку OEM/ODM?

Да. Мы можем настроить диапазон диаметров, ход, давление, усилие зажима и системы управления.

8.Каково стандартное время выполнения заказа?

21–30 дней для стандартных моделей; 30–35 дней для индивидуальных версий.

9.Какая информация вам нужна для предложения?

Тип клапана, диаметр, номинальное давление, тип соединения и объем производства.
