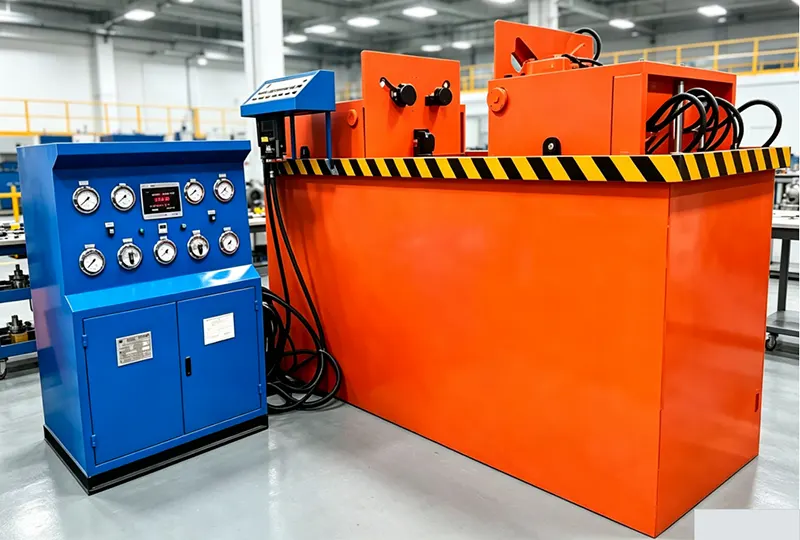

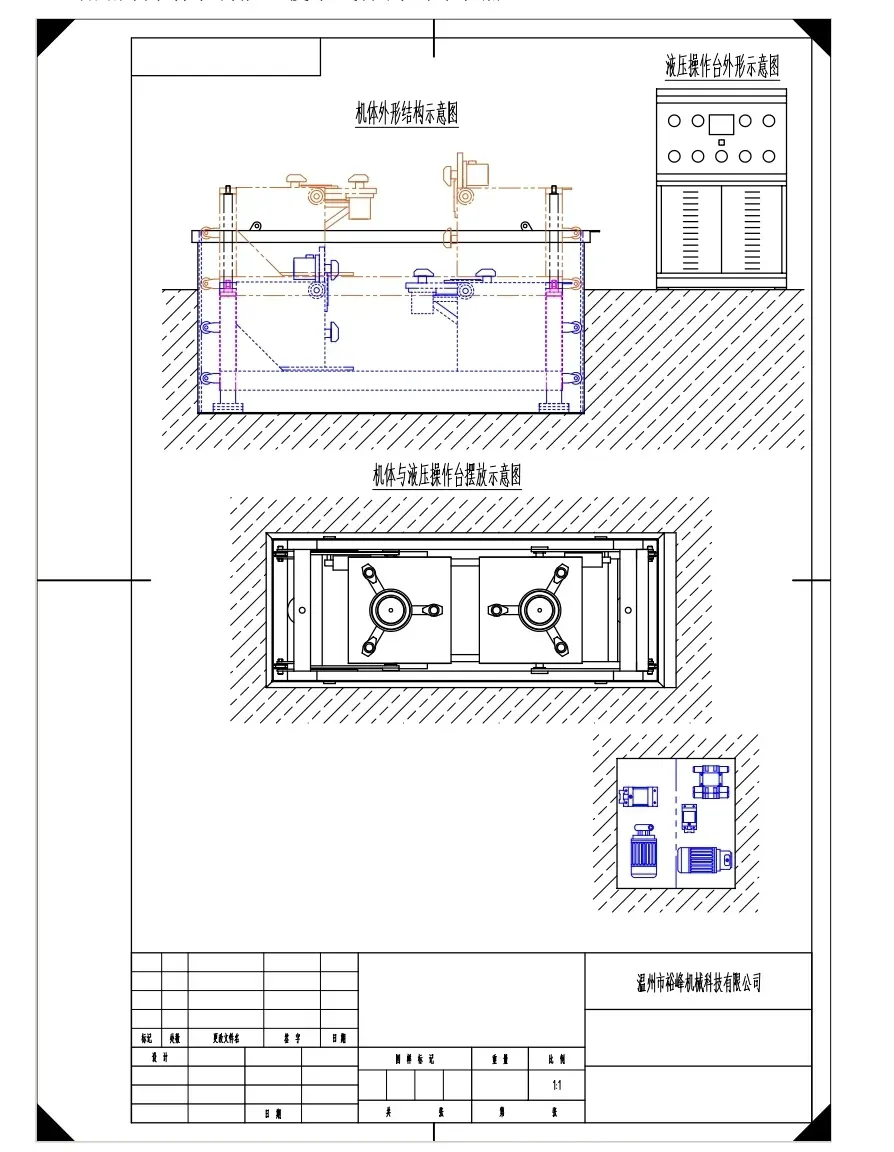

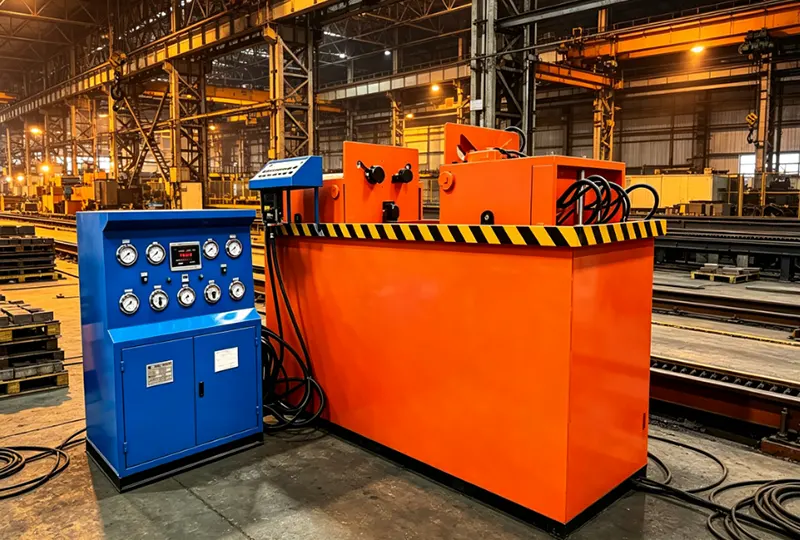

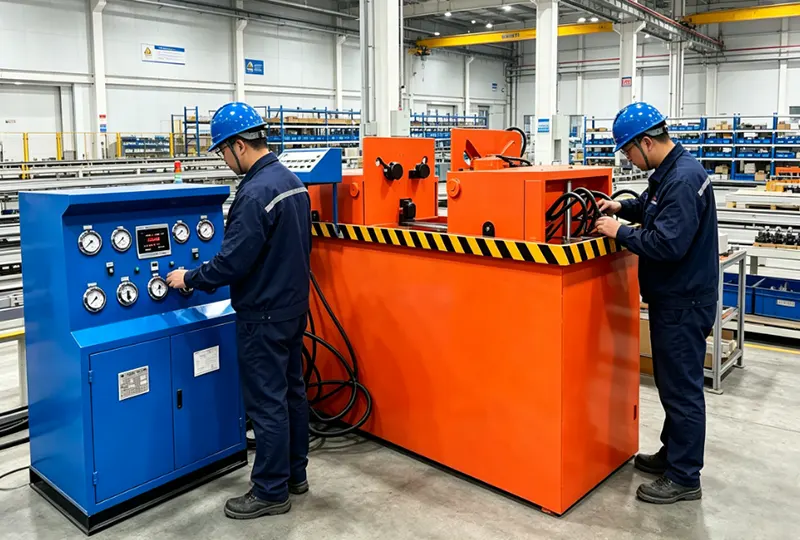

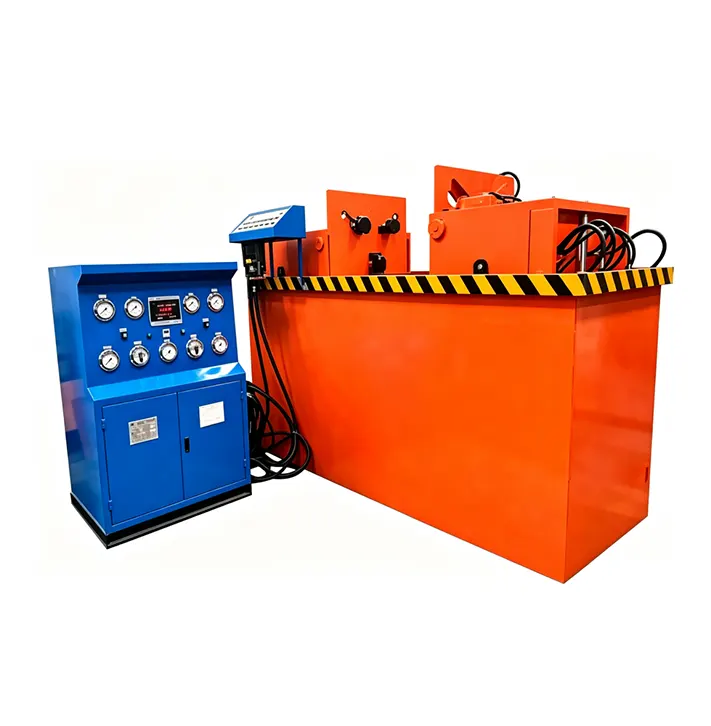

DN80-DN300 Средний горизонтальный испытательный стенд с гидравлическим зажимным клапаном

Гидравлический зажимно-кулачковый механизм захватывает заднюю поверхность фланца клапана, не оказывая повреждающего усилия на корпус клапана. Торцевое уплотнительное кольцо между клапаном и заглушкой позволяет легко наблюдать за местами утечек. Рабочие диски регулируются по промежутку и могут наклоняться на 90 градусов для соответствия клапанам различной длины и облегчения обнаружения утечек во время испытаний газа.

Стенд для испытания горизонтальных гидравлических зажимных клапанов среднего размера DN80-DN300 специально разработан для шаровых, задвижек, задвижек и обратных клапанов с фланцевыми концами и обеспечивает комплексные испытания прочности корпуса и характеристик уплотнения со следующими ключевыми характеристиками:

1. Протестированные типы клапанов: шаровые краны с фланцевыми концами, задвижки, запорные клапаны, обратные клапаны и другие прямоточные типы.

2. Метод зажима: Гидравлические зажимные губки захватывают заднюю поверхность фланца, не прилагая усилий к корпусу клапана, чтобы предотвратить деформацию или повреждение.

3. Метод уплотнения: уплотнительное кольцо на торцевой поверхности позволяет четко визуально наблюдать за точками утечки.

4. Испытательная среда: вода для испытаний под высоким давлением или газ низкого давления от 4 до 7 бар (воздух или азот).

5. Испытательные элементы: испытание гидростатического корпуса 1,5×PN, испытание водяного уплотнения под высоким давлением 1,1×PN и испытание на герметичность от 4 до 7 бар.

6. Диапазон испытаний: от DN80 до DN300 (см. таблицу давлений).

7. Адаптация размеров: длина клапана 203–787 мм, внешний диаметр фланца. 190–520 мм, толщина фланца 19–97,5 мм.

8. Расстояние между рабочими дисками: регулируется от 250 до 1100 мм.

9. Зажимные цилиндры: 3 × Φ140 мм с каждой стороны, обеспечивающие максимальную силу зажима 100 тонн.

10.Специальная особенность: диски наклоняются на 90 градусов для облегчения наблюдения за утечками во время испытаний газа.

Таким образом, испытательный стенд для гидравлических зажимных клапанов среднего размера DN80-DN300 обеспечивает универсальность зажима, гибкую регулировку размеров и надежное уплотнение, что делает его идеальным решением для производителей клапанов, нефтегазовой, горнодобывающей, металлургической, мастерских по ТОиР и сторонних испытательных агентств.

Функции

1. Гидравлическая конструкция с зажимными губками фиксирует клапаны за задней поверхностью фланца, устраняя нагрузку на корпус клапана.

2.Регулируемое расстояние между рабочими дисками и функция наклона на 90° подходят для клапанов различной длины и упрощают наблюдение за утечками во время испытаний на воздух.

3. Охватывает DN80–DN300, удовлетворяя потребности большинства применений по испытанию промышленной арматуры.

4.Высокоточные манометры обеспечивают точную регулировку давления и стабильное длительное удержание.

5. Соответствует стандартам проверки GB, API и ISO.

Приложения для: FAT у производителей арматуры, сетей централизованного теплоснабжения, нефтегазовой промышленности, горнодобывающей и металлургической промышленности, мастерских по ТОиР, IQC у крупных промышленных конечных пользователей, сторонних испытательных агентств.

Таблица технических характеристик

Таблица объема стресс-тестов (МПа)

Часто задаваемые вопросы

1. Каков диапазон испытательных диаметров этого стенда?

Он охватывает клапаны с фланцевыми концами от Ду80 до Ду300.

2.Какие типы клапанов можно протестировать?

Шаровые краны с фланцевыми концами, задвижки, проходные клапаны, обратные клапаны и другие прямоточные типы.

3.Какие тестовые носители поддерживаются?

Вода для испытаний под высоким давлением и газ низкого давления (воздух или азот при давлении от 4 до 7 бар) для пневматических испытаний на герметичность.

4. Какие тестовые задания он может выполнять?

Испытание на гидростатическую прочность корпуса при 1,5-кратном номинальном давлении, испытание на гидростатическое уплотнение при 1,1-кратном номинальном давлении и испытание на воздухонепроницаемость при низком давлении от 4 до 7 бар.

5.Как работает зажимной механизм?

Гидравлические зажимные губки захватывают заднюю поверхность фланца клапана, не прилагая усилий к корпусу клапана, предотвращая деформацию или повреждение.

6.Какой метод уплотнения используется между клапаном и глухой пластиной?

Торцевое уплотнительное кольцо, позволяющее четко визуально наблюдать за любыми местами утечек.

7.Каковы диапазоны регулируемых размеров?

Длина клапана: от 203 до 787 мм; внешний диаметр фланца: от 190 до 520 мм; толщина фланца: от 19 до 97,5 мм; Расстояние между рабочими дисками: от 250 до 1100 мм (регулируемое).

8.Какова цель функции наклона на 90 градусов?

Как левый, так и правый рабочие диски можно наклонять, чтобы приспособить клапаны различной длины и облегчить обнаружение утечек во время испытаний газа.

9. Какова максимальная сила зажима?

Максимальная сила зажима составляет 100 тонн, обеспечиваемая тремя цилиндрами диаметром 140 мм с каждой стороны.

10.Каким стандартам соответствует этот испытательный стенд?

Он соответствует стандартам проверки GB, API и ISO, обеспечивая надежные и повторяемые результаты испытаний. Он широко используется в производстве арматуры, нефтегазовой, горнодобывающей, металлургической, ТОиР и сторонних инспекциях.
