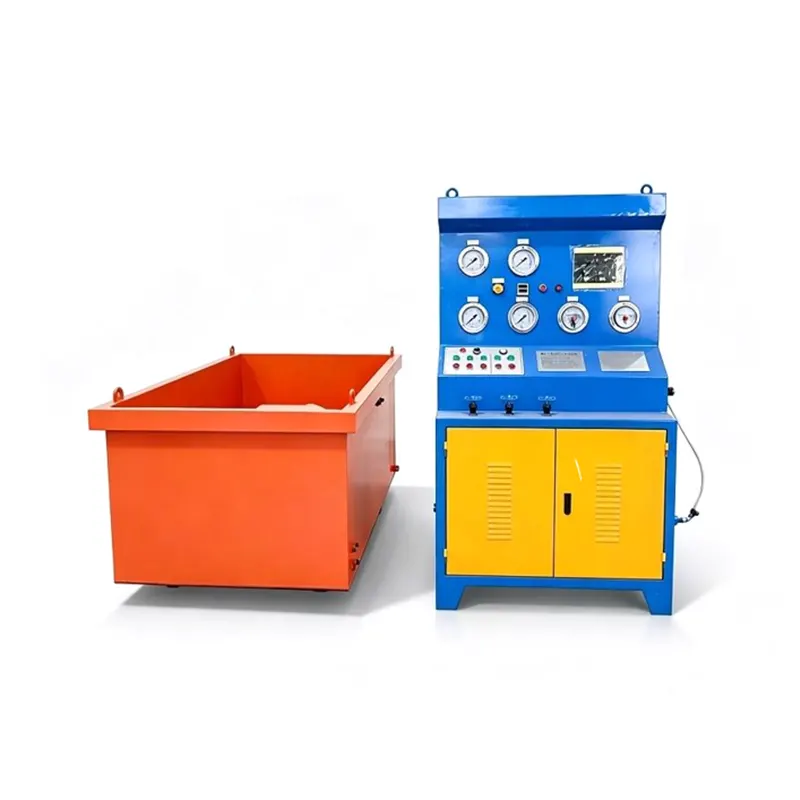

Стенд для испытания горизонтальных клапанов разделенного резервуара для воды DN100

Этот стенд для испытания горизонтальных клапанов с разделенным резервуаром для воды специально разработан для испытаний на гидростатическую прочность корпуса и проверки герметичности седла с помощью погруженного пузырька фланцевых прямоточных клапанов, полностью соответствующий международным стандартам испытаний клапанов GB/T13927 и API 598. Он оснащен независимой системой повышения давления, многогрупповыми прецизионными манометрами и датчиками давления, а также модулем автоматического поддержания постоянного давления; пользователи могут свободно устанавливать испытательное давление и продолжительность удержания давления в соответствии с различными классами давления клапана. Горизонтальная зажимная конструкция поддерживает горизонтальное размещение клапанов среднего и большого размера, устраняя риск безопасности при подъеме тяжелых клапанов на вертикальных испытательных стендах.

После зажима клапана операторы могут вставить заготовку в отдельный резервуар для воды для погружения, непосредственно наблюдать за переполнением пузырьков, чтобы судить о состоянии утечки уплотнения, используя интуитивно понятные и надежные результаты испытаний, что эффективно позволяет избежать пропущенного обнаружения утечки, вызванного косвенной оценкой данных о давлении. Разделенный резервуар для воды можно разместить отдельно рядом с главным шкафом управления, что подходит для мастерских с ограниченным пространством для установки; В корпусе резервуара используется утолщенная антикоррозийная стальная сварка с дренажным отверстием для легкой ежедневной очистки сточных вод. Главный шкаф управления объединяет все модули регулирования давления, повышения давления и электрического управления, а также отдельную герметичную дверь шкафа для защиты гидравлических и электрических компонентов от коррозии водяным паром.

Оборудование охватывает стандартные фланцевые шаровые, запорные и запорные клапаны DN15~DN100, поддерживающие две испытательные среды: воду и воздух. Он резервирует цифровой интерфейс обновления сенсорного экрана для автоматической записи кривой давления и экспорта отчета об испытаниях; Мы можем обеспечить полную трансформацию безопасности CE и многоязычную панель управления для зарубежных заводов по производству клапанов и мастерских по инспекции EPC в энергетике. Если вам необходимо визуальное оборудование для испытания под давлением погружных пузырьковых клапанов разъемного типа для проверки заводской поставки и повторной проверки технического обслуживания, свяжитесь с нашей технической командой, чтобы получить полную таблицу параметров и долгосрочное ценовое предложение в течение 24 рабочих часов.

Семь основных дифференцированных преимуществ продукта

1. Независимая конструкция основной машины и резервуара для воды для дайвинга. Характерная конструктивная особенность горизонтального испытательного клапана клапана с разделенным резервуаром для воды YFJX-LQ DN100: отдельный шкаф управления и резервуар для воды могут быть гибко расположены в соответствии с планировкой мастерской, резервуар для воды можно перемещать независимо, не перемещая тяжелый гидравлический основной блок, что решает фиксированное ограничение пространства интегрированных испытательных стендов, легко адаптируется к малым и средним мастерским по производству клапанов.

2. Горизонтальный боковой зажим для средних и больших клапанов. Легкая загрузка. Конструкция горизонтального осевого зажима не требует вертикального подъема тяжелых клапанов, рабочие только толкают клапан горизонтально для завершения позиционирования и зажима, что снижает трудоемкость и опасность падения; регулируемый ход зажима соответствует фланцевым клапанам различной длины DN15-DN100, одна машина соответствует всем традиционным спецификациям, еще одно основное практическое преимущество стенда для испытания горизонтальных клапанов с разделенным резервуаром для воды YFJX-LQ DN100.

3. Интуитивное визуальное обнаружение утечек при погружении пузырьков. Весь клапан полностью погружен в резервуар с чистой водой во время испытания на герметичность, точка утечки будет генерировать непрерывные пузырьки воздуха, инспекторы могут напрямую определять крошечные уплотнительные зазоры, которые трудно идентифицировать только по данным о колебаниях давления, что значительно повышает точность проверки герметичности при низком давлении.

4. Двойная независимая система наддува и удержания давления. Отдельный гидравлический трубопровод наддува воды и пневматический трубопровод наддува воздуха, оснащенный независимыми клапанами регулирования давления и прецизионными манометрами контроля давления, могут отдельно выполнять испытание на прочность корпуса водой и испытание на герметичность седла, автоматически компенсировать потерю давления во время периода выдержки для поддержания стабильного испытательного давления.

5. Утолщенный антикоррозийный съемный резервуар для воды для дайвинга. Разделенный резервуар для воды сварен из утолщенной пластины из углеродистой стали с антикоррозионной краской внутри и снаружи, оснащен нижним сливным клапаном для быстрой очистки остаточной воды и металлических примесей после ежедневных испытаний; Независимая конструкция резервуара предотвращает попадание водяного пара в электрический шкаф управления и возникновение короткого замыкания в цепи.

6. Многослойная защита от избыточного давления и водяного пара Встроенный гидравлический предохранительный клапан избыточного давления, клапан отключения избыточного давления газа и водонепроницаемая уплотнительная конструкция шкафа, тройная защитная блокировка для предотвращения взрыва клапана избыточного давления и повреждения электрических компонентов от влаги, полностью соответствуют стандартам промышленной механической безопасности ЕС CE для экспорта.

7. Зарезервированный модульный цифровой интеллектуальный порт обновления. Основная электрическая система управления резервирует интерфейс расширения передачи данных, клиенты могут позже модернизировать сенсорный экран, автоматический цикл испытаний ПЛК, сохранение кривой давления и функцию экспорта электронного отчета о проверке, реализовать полную цифровую отслеживаемость данных проверки и плавную стыковку с заводской интеллектуальной системой управления MES.

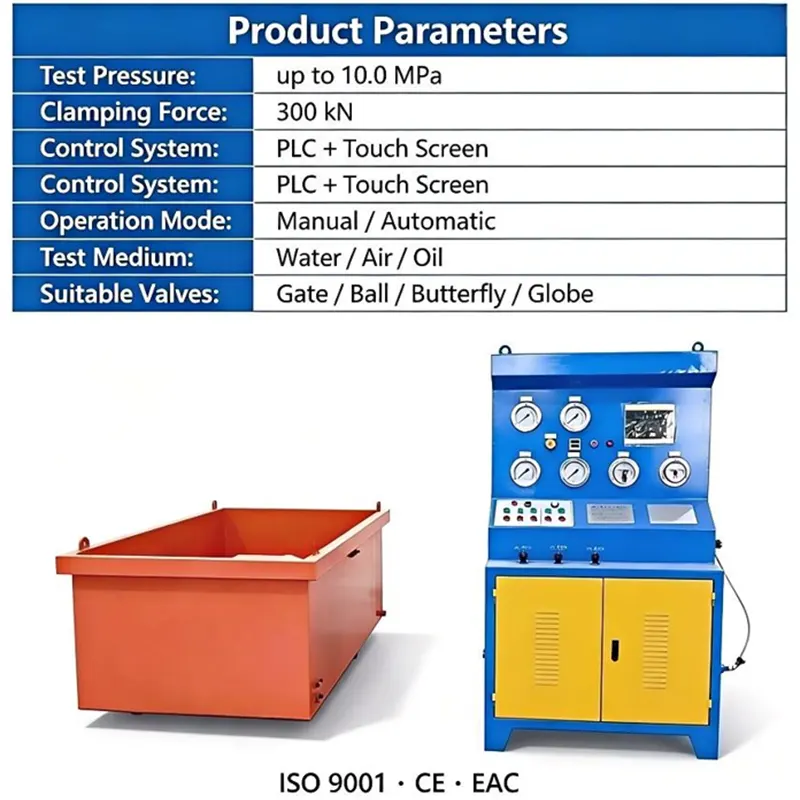

Полная таблица технических параметров

Семь сценариев применения целевого соответствия

1. Заводы по производству средних и малых клапанов: проверка партии шаровых, задвижек и шаровых кранов DN15-DN100 в автономном режиме, выполнение полного испытания прочности корпуса и герметичности погруженного пузырька перед поставкой.

2. Станции технического обслуживания нефтехимических и газовых трубопроводов: повторная проверка восстановленных использованных трубопроводных клапанов после технического обслуживания, визуальное обнаружение утечек пузырьков для подтверждения восстановления характеристик уплотнения клапана.

3. Комнаты технического осмотра муниципального водоснабжения и канализации: испытание на герметичность чугунных клапанов низкого давления, вспомогательный визуальный контроль утечек при приемке проекта.

4. Вспомогательные цеха ТЭЦ: Периодическая проверка давления малопроходной вспомогательной регулирующей арматуры на трубопроводах отопления и оборотной воды.

5. Независимые сторонние лаборатории по проверке клапанов: визуальная проверка на утечку образцов клапанов, предварительная проверка перед официальным сертификационным испытанием по стандарту API.

6. Зарубежные мастерские EPC по сборке небольших клапанов: Компактная раздельная планировка экономит пространство на заводе, соответствующая многоязычная панель и полный набор экспортных сертификационных документов CE.

7. Лаборатории исследований и разработок клапанов по характеристикам уплотнений: контрастное испытание на утечку прототипов новых уплотнительных конструкций, интуитивно понятная запись распределения крошечных точек утечки при различных уровнях давления.

Глобальная комплексная система предпродажного, внутрипродажного и послепродажного обслуживания

Предпродажная техническая поддержка по настройке

Профессиональные инженеры по проверке клапанов проводят индивидуальную связь, подтверждают диапазон номинального диаметра клапана, максимальное испытательное давление, необходимые стандарты проверки и планировку цеха, предоставляют чертеж компоновки оборудования и бесплатную услугу проверки погружного пузырькового испытания, выдают целевое экономичное комплексное решение для испытаний и официальное предложение в течение 24 часов.

Услуги по производству и экспортным поставкам

Видеоотслеживание всего процесса производства в режиме реального времени, испытание полного цикла давления перед поставкой на завод с сохранением исходного отчета об испытаниях; Экспортная версия имеет утолщенную фанерную ударопрочную и влагостойкую усиленную упаковку, полную гидравлическую схему, электрическую схему, многоязычное руководство по эксплуатации и полный комплект сертификационных документов по таможенному оформлению, поставляемых вместе с машиной.

Глобальная гарантия технического качества после продажи

На гидравлический насос, датчик давления, основные электрические компоненты ПЛК предоставляется 24-месячная глобальная гарантия, бесплатная поставка запасных частей, не причиняющих вреда человеку, в течение гарантийного срока; обеспечить удаленную онлайн-отладку параметров ПЛК, полное видеоруководство по тестированию с погружением в пузырьковый режим, координацию местных местных агентов за рубежом для обеспечения обслуживания на месте; пожизненная поставка общих гидравлических запасных частей, бесплатные долгосрочные технические консультации по процессу испытания клапанов под давлением.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

Вопрос 1: Может ли этот стенд выполнить испытание на герметичность с погруженным пузырьком воздуха, требуемое стандартом API 598?

A1: Да, разделенный независимый резервуар для воды для дайвинга обеспечивает полное погружение клапана, соответствует двойной системе наддува вода-воздух, полностью соответствует требованиям API 598 по проверке утечки пузырьков при низком давлении.

В2: Легко ли перемещать и чистить разделенный резервуар для воды?

A2: Резервуар для воды представляет собой независимый отдельный компонент без тяжелых гидравлических аксессуаров, его можно свободно перемещать в мастерской; Нижний сливной клапан обеспечивает быстрый дренаж и очистку от примесей, ежедневное обслуживание просто и экономит время.

В3: Можно ли обновить функцию цифрового автоматического тестирования после покупки оборудования?

A3: Система управления резервирует интерфейс расширения данных на заводе, клиенты могут модернизировать сенсорный экран ПЛК, автоматическое удержание давления, запись кривой давления и функцию экспорта электронного отчета об испытаниях в любое время для последующего использования.

В4: Может ли машина выполнить полную трансформацию стандарта безопасности CE для экспорта за границу?

A4: Мы можем завершить трансформацию безопасности промышленного оборудования CE в соответствии с требованиями зарубежного рынка, настроить многоязычную сенсорную панель и экспортное напряжение 415 В, предоставить полный комплект сертификационных документов CE для таможенного оформления и аудита приемки зарубежных проектов.

В5: Каков стандартный цикл производства?

A5: Стандартный цикл поставки горизонтального испытательного клапана клапана YFJX-LQ DN100 с разделенным резервуаром для воды составляет 30 рабочих дней; Цикл доставки индивидуальной версии высокого давления и цифровой обновленной модели составляет 35–40 рабочих дней.

Руководство по покупке

Пожалуйста, отправьте подробную информацию, включая диапазон номинальных диаметров клапана, максимальное испытательное давление, стандарт проверки исполнения, количество ежедневных проверок и требования к экспортному напряжению/сертификации, в почтовый ящик нашей инженерной группы. Наша техническая группа производителя испытательного стенда для клапанов в Вэньчжоу Yufeng в течение 24 рабочих часов разработает комплексное интегрированное решение для проверки давления в клапанах разделенных водолазных резервуаров и долгосрочные льготные предложения по оптовым закупкам, а также поддержит ежегодные рамочные заказы на сотрудничество для средних и малых заводов по производству клапанов и EPC для глобальных энергетических трубопроводов, поддерживающих проектные заказы.
