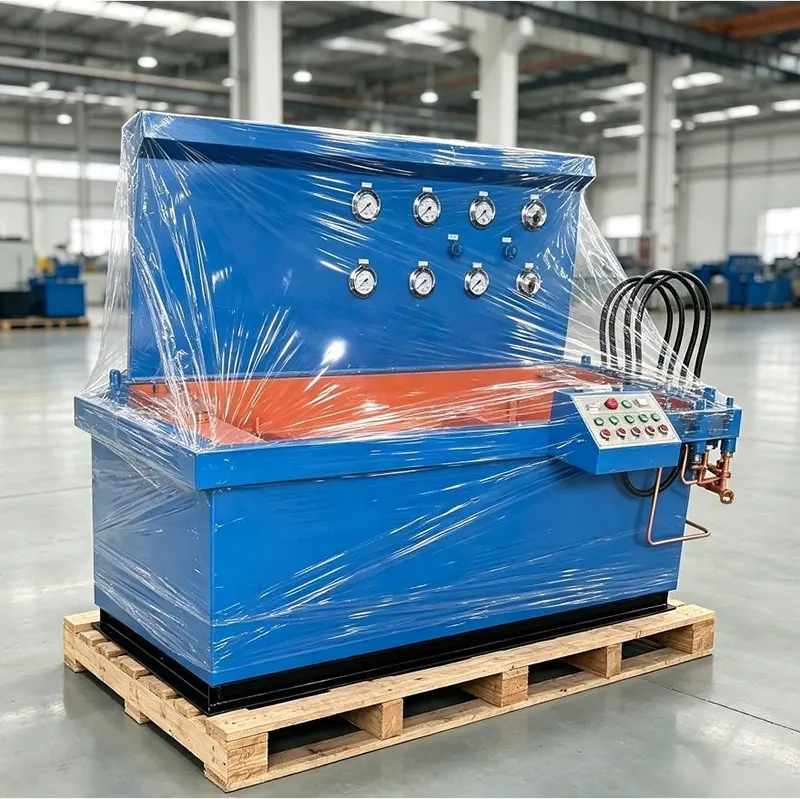

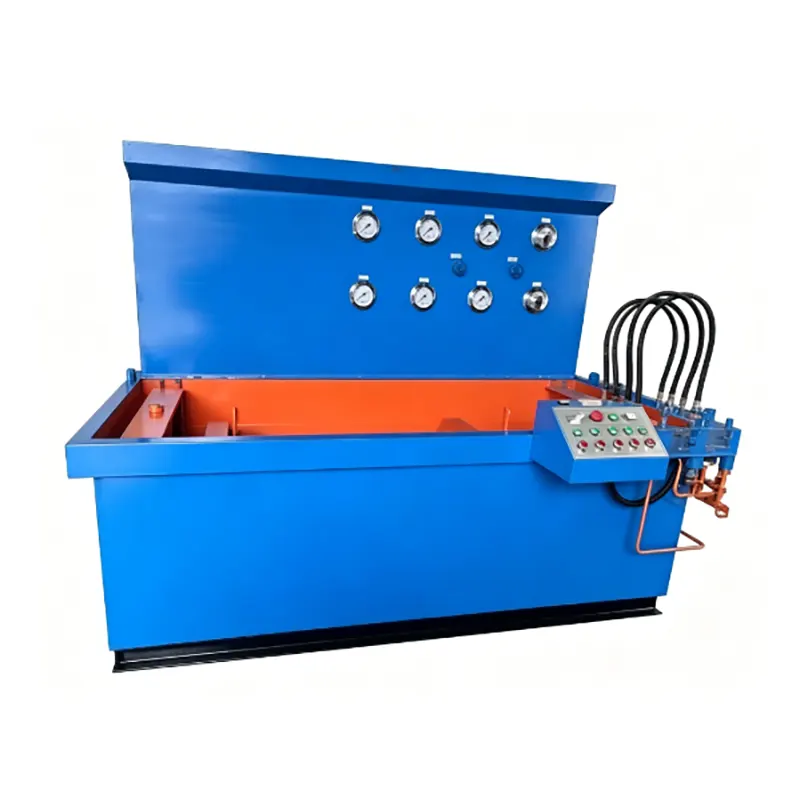

Стенд для испытания клапанов интегрированного горизонтального погружного гидравлического осевого пресса DN100

Гидравлический осевой пресс зажимает торцы клапана с минимальной внешней силой на корпусе клапана.

Погружная конструкция позволяет полностью погружать клапан в воду для непосредственного визуального обнаружения утечек по пузырькам.

Поддерживает воду под высоким давлением и газовую среду под низким давлением благодаря встроенной насосной станции.

Габариты 2,0 х 1,6 х 1,6 метра, вес 2 тонны, мощность 3 киловатта.

Соответствует стандартам GB/T 13927 и API 598.

Идеально подходит для производителей арматуры, ремонтных мастерских и лабораторий контроля качества.

Подробное описание продукта Краткие сведения

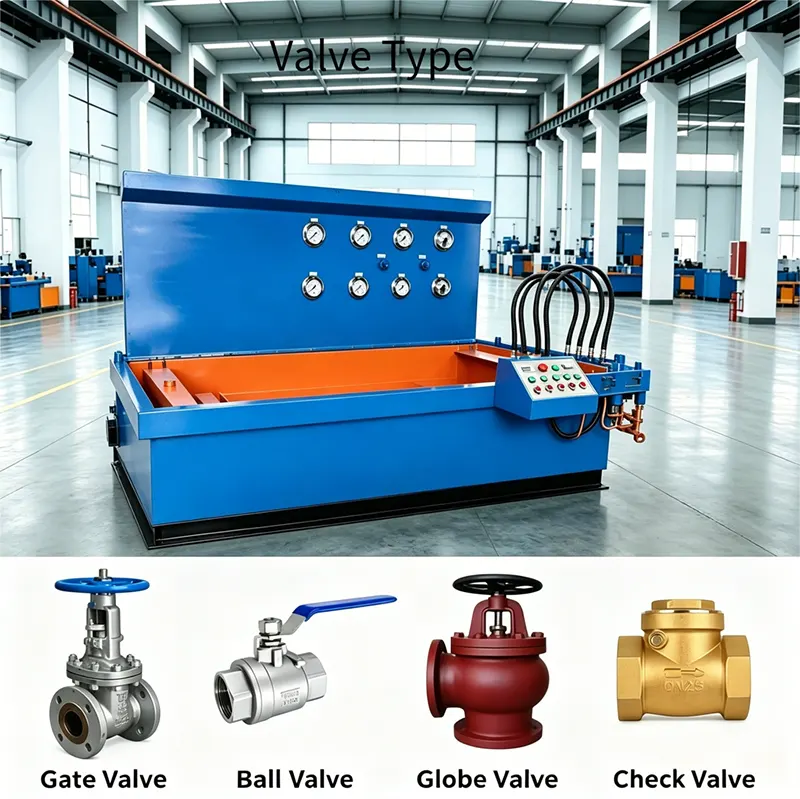

1 Встроенный горизонтальный погружной гидравлический осевой пресс-испытательный стенд для клапанов DN100 подходит для фланцевых, приварных и резьбовых шиберных, проходных, обратных и шаровых кранов от DN15 до DN100.

2 Гидравлический осевой пресс непосредственно прижимает уплотнительную пластину к торцевой поверхности клапана, обеспечивая надежное уплотнение с минимальным внешним усилием на корпус клапана.

3 Встроенный погружной резервуар с высокопрочной сварной конструкцией и высокой коррозионной стойкостью позволяет полностью погружать зажатый клапан для визуального обнаружения пузырьковой утечки.

4. Стенд для испытания клапанов интегрированного горизонтального погружного гидравлического осевого пресса DN100 поддерживает воду для гидростатических испытаний оболочки и уплотнений, а также воздух низкого давления или азот для пневматических испытаний на герметичность с наблюдением за пузырьками.

5 элементов испытаний включают испытание на прочность корпуса в 1,5 раза PN, испытание на водяное уплотнение под высоким давлением в 1,1 раза PN и испытание на пневматическую герметичность низкого давления с визуальным контролем пузырьков.

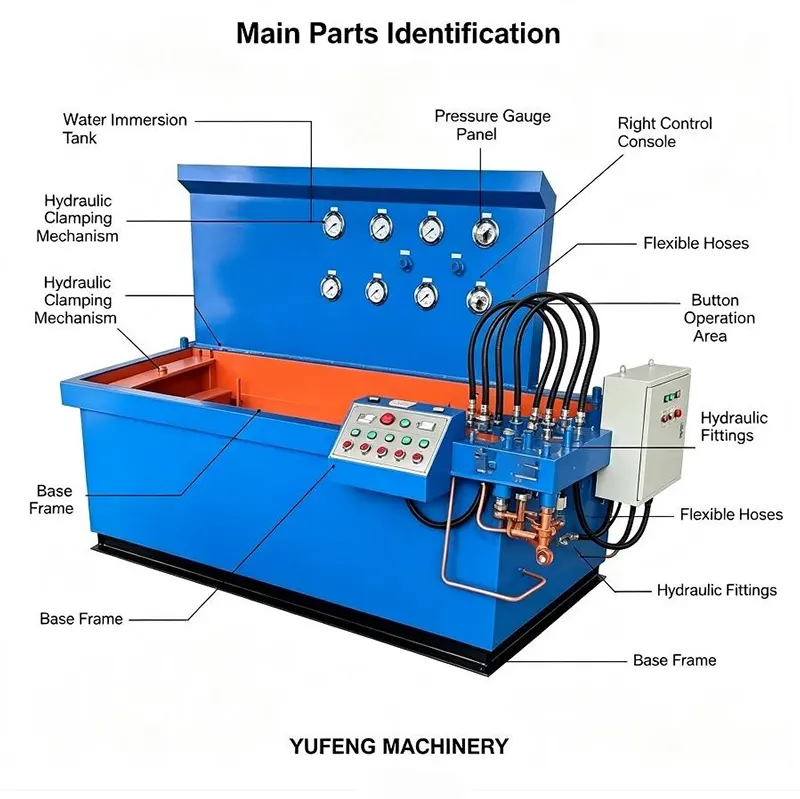

6 Интегрированная конструкция объединяет погружной резервуар, гидравлическую насосную станцию ​​и систему управления в одном блоке.

7 Рабочий стол с гидравлическим подъемным механизмом опускает и поднимает клапан в резервуар для воды для испытания погружением.

8 Компактный по размеру, размерами 2,0 на 1,6 на 1,6 метра, массой 2 тонны, мощностью 3 киловатта.

9. Высокопрочная сварная конструкция резервуара обеспечивает надежность и длительный срок службы.

10 Дополнительный сенсорный экран ПЛК с функцией сбора данных и печати.

Особенности продукта и области применения

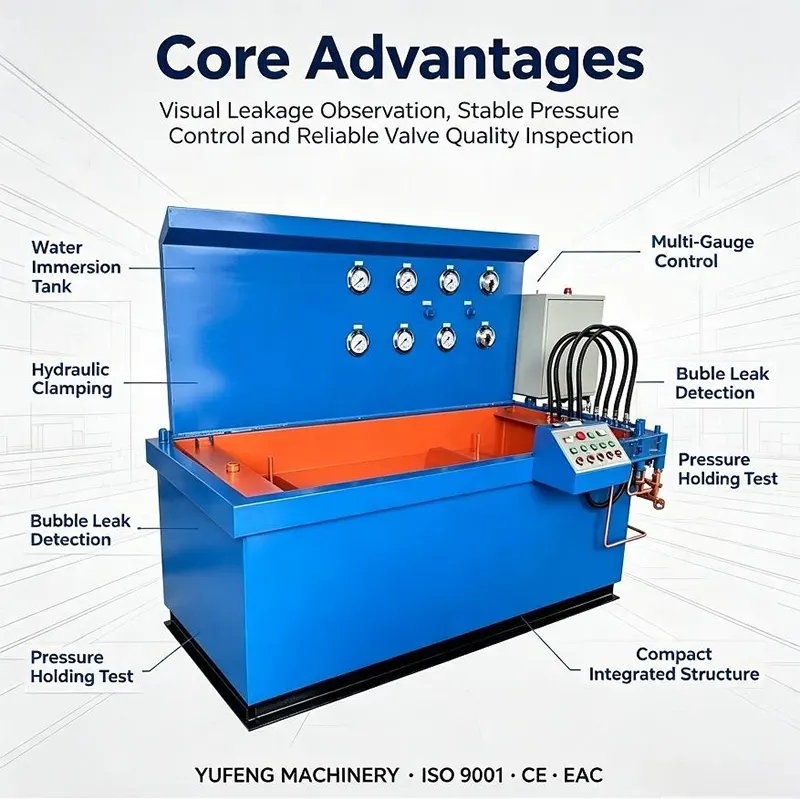

Функции

Встроенный погружной резервуар с высокопрочной коррозионностойкой сварной конструкцией.

Гидравлический осевой пресс обеспечивает надежное торцевое уплотнение при минимальном внешнем усилии.

Полное погружение обеспечивает визуальное обнаружение утечек по пузырькам для получения быстрых и точных результатов.

Гидравлический подъемный механизм для легкого погружения и снятия клапана.

Интегрированная гидравлическая насосная станция и система циркуляции среды.

Компактный дизайн с небольшой занимаемой площадью.

Поддерживает как водную, так и газовую среду для комплексного тестирования.

Соответствует стандартам GB/T 13927 и API 598.

Дополнительный сенсорный экран ПЛК с функцией сбора данных и печати.

Приложения

Линии по производству клапанов для окончательного контроля качества.

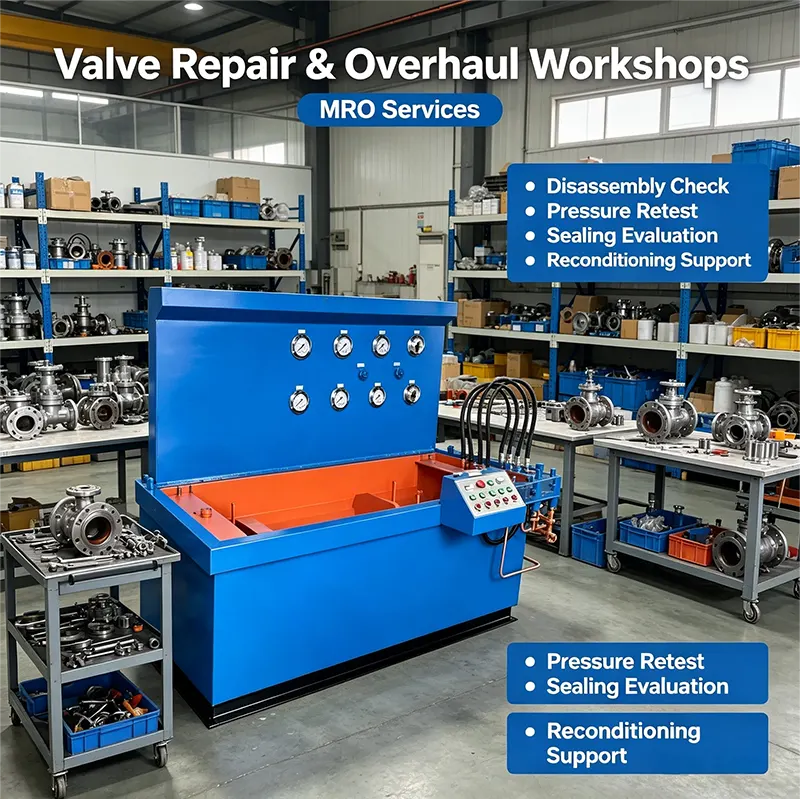

Мастерские по ремонту и капитальному ремонту арматуры для услуг ТОиР.

Лаборатории контроля качества для сертификационных испытаний.

Производителям газовых клапанов требуется обнаружение пузырьковых утечек.

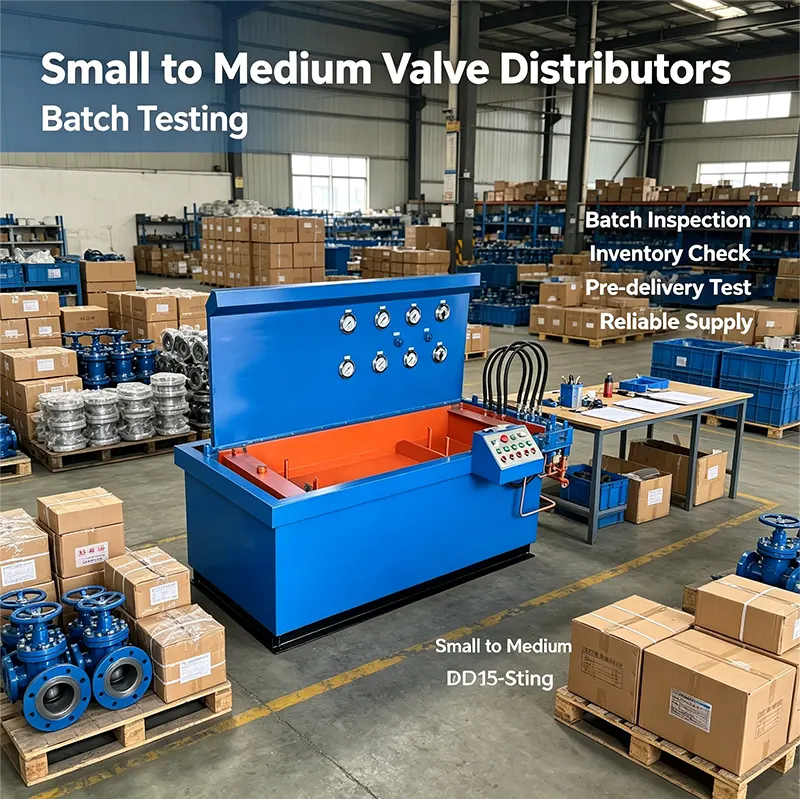

Распределители клапанов малого и среднего размера для серийных испытаний.

Сторонние испытательные агентства для сертификации клапанов.

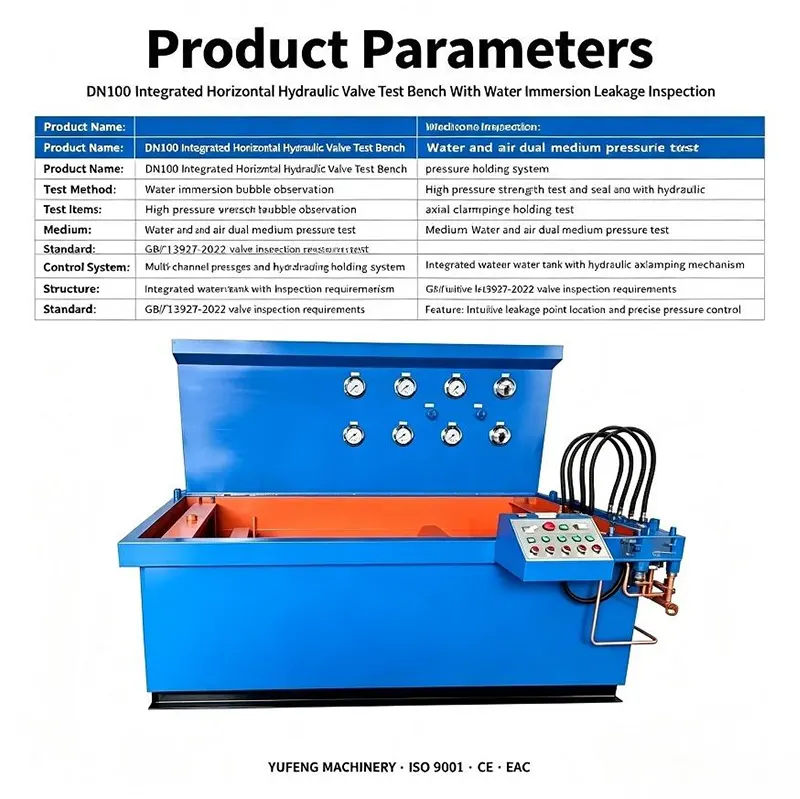

Таблица технических данных

Часто задаваемые вопросы

1 Что такое стенд для испытания погружных клапанов?

Это испытательная система, в которой зажатый клапан полностью погружается в резервуар с водой. Во время пневматических испытаний утечки проявляются в виде видимых пузырьков, что делает обнаружение быстрым и точным.

2. Какие размеры клапанов можно проверить на этой машине?

Он работает с фланцевыми, приварными и резьбовыми шиберными, проходными, обратными и шаровыми кранами от DN15 до DN100, что составляет от 1/2 дюйма до 4 дюймов.

3 Как работает гидравлический осевой пресс?

Гидравлический цилиндр непосредственно прижимает уплотнительную пластину к торцу клапана, обеспечивая надежное уплотнение с минимальным внешним усилием на корпус клапана.

4 Зачем погружать клапан в воду?

Погружение позволяет осуществлять прямое визуальное наблюдение за пузырьками. Вы можете мгновенно увидеть, где именно находится утечка, что намного быстрее и надежнее, чем методы перепада давления.

5 Из чего сделан бак?

Встроенный резервуар имеет высокопрочную сварную конструкцию с высокой коррозионной стойкостью, обеспечивающую длительный срок службы даже при постоянном использовании воды.

6 Каковы размеры и вес машины?

Габариты 2,0 на 1,6 на 1,6 метра, вес 2 тонны, потребляемая мощность 3 киловатта.

7 Какие тестовые носители он поддерживает?

Он поддерживает воду для гидростатических испытаний оболочки и уплотнений, а также воздух низкого давления или азот для пневматических испытаний на герметичность с обнаружением пузырьков.

8 Остается ли клапан зажатым во время погружения?

Да, клапан остается надежно зажатым гидравлическим осевым прессом на протяжении всего процесса погружения и испытаний.

9 Каким стандартам соответствует эта машина?

Он соответствует GB/T 13927 и API 598. Другие международные стандарты могут быть настроены по запросу.

10 Какая информация вам нужна для предложения?

Укажите тип клапана, диаметр в DN или дюймах, номинальное давление в PN или классе, тип соединения и любые дополнительные функции, такие как ПЛК или сбор данных.
