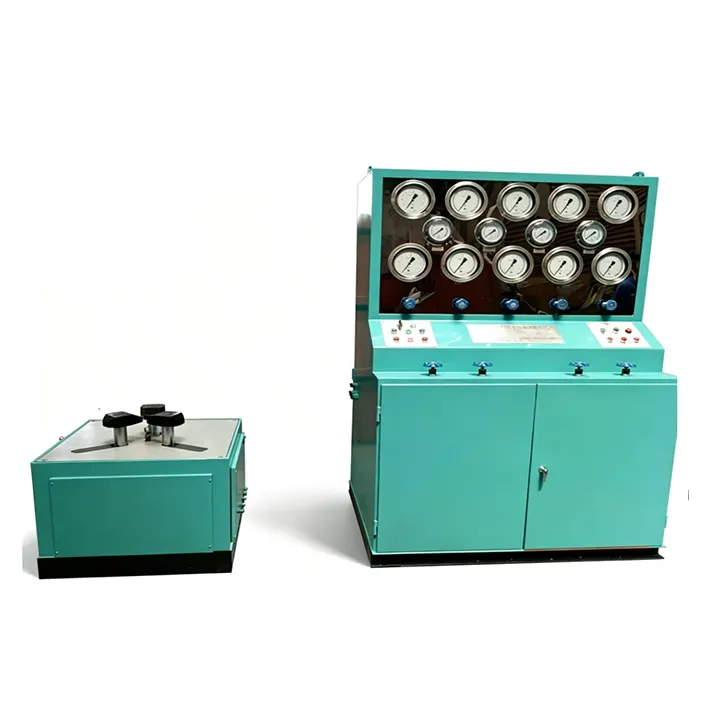

Стенд для испытания калибровки давления разделенного предохранительного клапана

Гидравлическая осевая зажимная конструкция сжимает оба конца фланца предохранительного клапана с бесступенчато регулируемой силой, обеспечивая равномерную нагрузку на корпус клапана и минимальное внешнее воздействие. Система, оснащенная высокоточными манометрами и дополнительным газовым усилителем, поддерживает калибровочное давление газа до 32,0 МПа и охватывает клапаны размером от DN15 до DN300, что делает ее идеальной для производителей предохранительных клапанов, ремонтных мастерских и сторонних инспекционных агентств.

Стенд для калибровки давления разделенного предохранительного клапана — это универсальная испытательная система с одной станцией, специально разработанная для подпружиненных предохранительных клапанов с фланцевыми и резьбовыми соединениями, обеспечивающая комплексные испытания прочности корпуса, проверку герметичности, настройку давления открытия, определение давления возврата и проверку герметичности при низком давлении в одном компактном устройстве. Ниже приведены его основные характеристики и возможности:

1. Испытанные типы клапанов: предохранительные клапаны с фланцевым соединением и пружинные предохранительные клапаны с резьбовым соединением.

2. Метод зажима: зажимная конструкция осевого торца гидроцилиндра, прижимающая оба конца фланца предохранительного клапана с бесступенчато регулируемой силой, обеспечивая низкое внешнее воздействие и равномерное распределение напряжения на корпусе клапана.

3. Конструкция уплотнения и наблюдения: уплотнительное кольцо или плоская прокладка между фланцем клапана и глухой пластиной; Переднее смотровое окно для прямого визуального контроля состояния уплотнения и точного определения места утечки во время калибровки.

4. Испытательная среда: вода под высоким давлением для гидростатических испытаний и испытаний на гидрозатвор; газ низкого и высокого давления (воздух или азот, с дополнительной газодобавочной установкой).

5. Завершенные тестовые задания: гидростатическое испытание корпуса клапана на прочность корпуса; испытание седла клапана на водонепроницаемость под высоким давлением; калибровка и проверка давления открытия; тест обнаружения давления перезапуска; проверка герметичности низким давлением (воздух или азот).

6. Диапазон испытаний на каждую рабочую станцию: проверенный номинальный диаметр предохранительного клапана от DN15 до DN300; Монтажная длина клапана настраивается в зависимости от модели клапана; внешний диаметр фланца клапана от 80 до 520 мм; регулируемое расстояние между зажимными дисками от 150 до 550 мм.

7. Варианты зажимного цилиндра: опциональный диаметр отверстия 110 мм или 140 мм, с соответствующими размерами поршневого штока; максимальная сила зажима по выбору: 30 тонн, 50 тонн или 90 тонн.

8.Максимальное калибровочное давление газового бустера: до 32,0 МПа.

Таким образом, испытательный стенд для калибровки давления раздельного предохранительного клапана сочетает в себе компактную одностанционную конструкцию с широким диапазоном размеров от DN15 до DN300, гибкими вариантами силы зажима (30 т, 50 т или 90 т), точной регулировкой и удержанием давления, визуальным обнаружением утечек через переднее смотровое окно и многофункциональными возможностями тестирования, которые выполняют пять основных испытаний на одной машине. Он разработан в соответствии со стандартами GB/T 12243 и API 527, что делает его идеальным решением для производителей арматуры, сетей централизованного теплоснабжения, нефтегазовой, горнодобывающей и металлургической промышленности, мастерских по техническому обслуживанию и ремонту, входного контроля качества для крупных конечных пользователей и сторонних испытательных агентств, которым требуется надежная, отслеживаемая и воспроизводимая калибровка и проверка предохранительных клапанов.

Функции

1. Конструкция с одной станцией: компактная и экономичная, подходит для производителей арматуры и испытательных центров с умеренной пропускной способностью, обеспечивает быструю загрузку/разгрузку и простоту эксплуатации.

2. Широкий размерный охват: поддерживает предохранительные клапаны фланцевого и резьбового типа от DN15 до DN300, соответствующие наиболее распространенным промышленным спецификациям.

3. Гибкие варианты зажимного усилия: выберите усилие 30 т, 50 т или 90 т, чтобы соответствовать различным размерам клапанов и номинальным давлениям, обеспечивая безопасные и надежные испытания.

4. Точная регулировка и удержание давления: высокоточные манометры и регулируемая система повышения давления обеспечивают точный контроль и долгосрочное стабильное поддержание давления как для гидростатических, так и для пневматических испытаний.

5. Визуальное обнаружение утечек: переднее смотровое окно и торцевое уплотнение позволяют операторам четко видеть любые точки утечек, повышая эффективность испытаний.

6. Многофункциональность: одна машина выполняет пять основных испытаний: прочность корпуса, гидрозатвор, давление открытия, давление возврата и герметичность, что снижает капитальные вложения.

7. Соответствие стандартам: разработано в соответствии с GB/T 12243, API 527 и другими соответствующими стандартами проверки предохранительных клапанов, обеспечивая отслеживаемые и повторяемые результаты.

Приложения для: FAT у производителей арматуры, сетей централизованного теплоснабжения, нефтегазовой промышленности, горнодобывающей и металлургической промышленности, мастерских по ТОиР, IQC у крупных промышленных конечных пользователей, сторонних испытательных агентств.

Таблица технических характеристик

Таблица объема стресс-тестов (МПа)

Часто задаваемые вопросы

1. Вы торговая компания или производитель?

Мы являемся производителем оборудования для клапанов Yufeng в Вэньчжоу, прямым заводом, специализирующимся на исследованиях, разработках и производстве испытательных стендов для промышленных клапанов и калибровочного оборудования, включая эту модель для калибровки давления раздельного предохранительного клапана.

2. Каков минимальный заказ для этого испытательного стенда для калибровки предохранительного клапана?

Наш минимальный заказ составляет всего 1 комплект. Мы приветствуем небольшие пробные заказы, а также оптовые закупки для крупных проектов B2B.

3.Какие сертификаты качества имеют ваши стенды для испытания предохранительных клапанов?

Наше оборудование производится под строгим контролем качества и соответствует международным стандартам проверки GB/T 12243 и API 527. Сертификаты CE, ISO и другие сертификаты могут быть предоставлены по запросу.

4. Может ли ваше оборудование тестировать предохранительные клапаны стандарта ГОСТ?

Абсолютно. Благодаря нашему обширному опыту работы в России и Центральной Азии, наши машины полностью совместимы со стандартами ГОСТ, а также предохранительными клапанами стандартов API, DIN и GB.

5. Поддерживаете ли вы индивидуальные услуги OEM/ODM для этого испытательного стенда?

Да, мы предлагаем индивидуальные решения. Мы можем настроить максимальное испытательное давление, усилие зажима (30 тонн, 50 тонн или 90 тонн), размеры зажима, диапазон монтажной длины, систему газового повышения давления и конфигурации управления в зависимости от конкретных типов предохранительных клапанов и требований к калибровке.

6.Какую пользу дает разделенная конструкция для моего процесса тестирования?

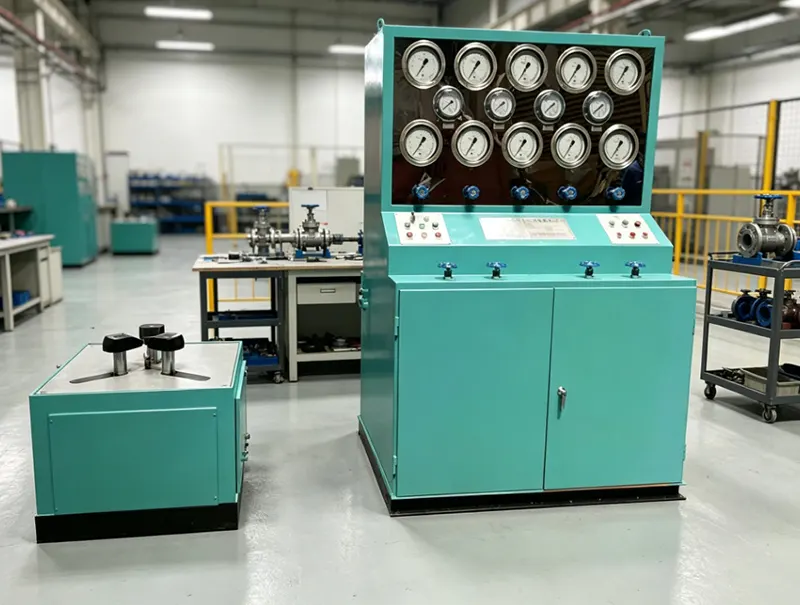

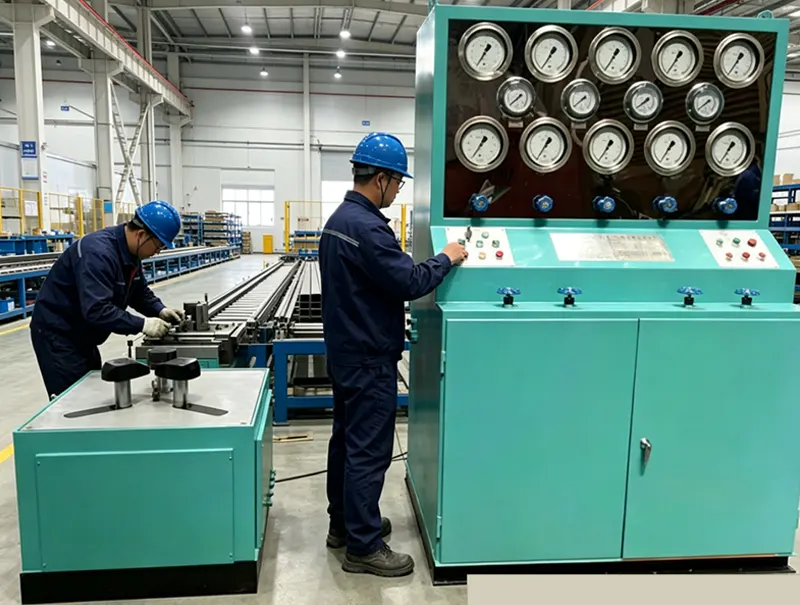

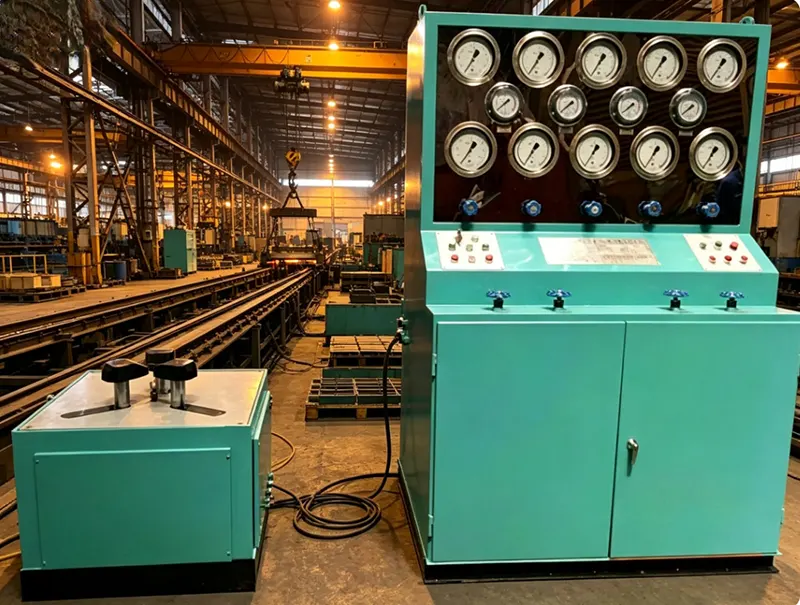

Разделенная конструкция позволяет разместить консоль управления отдельно от испытательного стенда, что экономит ценную площадь цеха и обеспечивает более гибкие варианты компоновки для различных условий цеха. Это также помогает изолировать оператора от зоны испытаний под высоким давлением, что повышает безопасность.

7. Каково максимальное калибровочное давление газа, которого может достичь эта система?

Система поддерживает калибровочное давление газового компрессора до 32,0 МПа для меньших размеров (от DN15 до DN50). Для больших размеров максимальное давление варьируется: от DN65 до DN150 — до 25,0 МПа, а от DN200 до DN300 — до 16,0 МПа. Подробную классификацию см. в таблице диапазонов давления.

8.Можно ли точно установить и определить давление открытия и давление возврата?

Да. Этот стенд специально разработан для выполнения полной калибровки и настройки давления открытия, а также испытаний по обнаружению давления повторного открытия, отвечая требованиям API 527 и GB/T 12243 с точностью настройки давления лучше ± 1% (в зависимости от класса манометра).

9.Каков стандартный срок выполнения заказа на стенде для калибровки предохранительного клапана?

Для стандартных конфигураций время выполнения обычно составляет от 21 до 30 дней. Изготовление моделей по индивидуальному заказу с дополнительными газовыми компрессорами, специальными размерами зажима или вариантами с большей силой зажима может занять от 30 до 35 дней в зависимости от сложности конструкции.

10.Какую информацию я должен предоставить, чтобы быстро получить точное предложение?

Поделитесь информацией о своем предохранительном клапане: тип клапана, соединительные концы (фланцевые или резьбовые), диапазон размеров (DN), номинальное давление (PN), конструктивная длина (строительная длина) и любые особые требования к калибровке. Наши инженеры отправят индивидуальное техническое предложение и коммерческое предложение в течение 24 часов.
