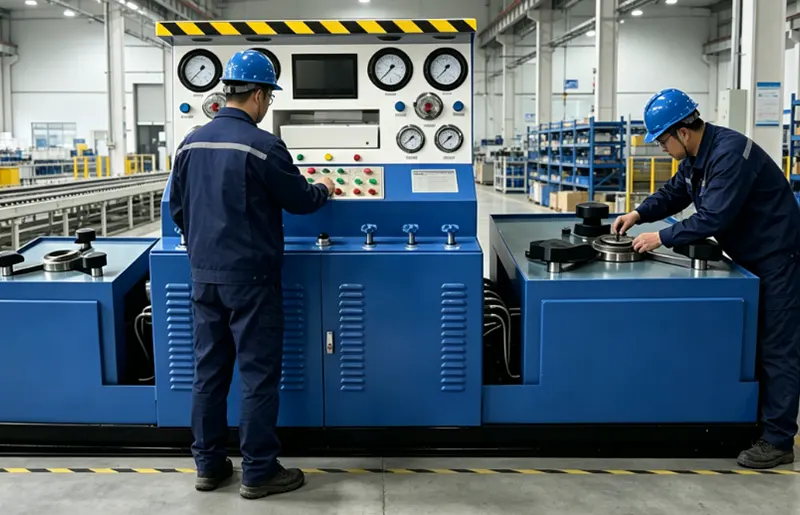

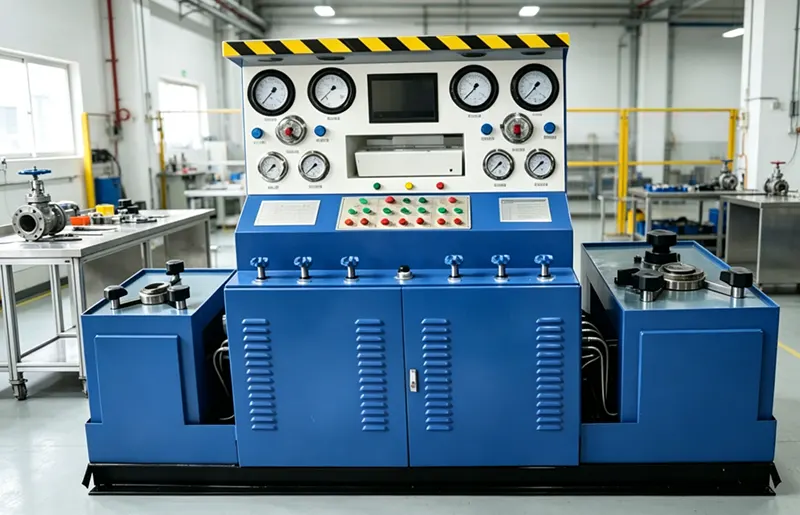

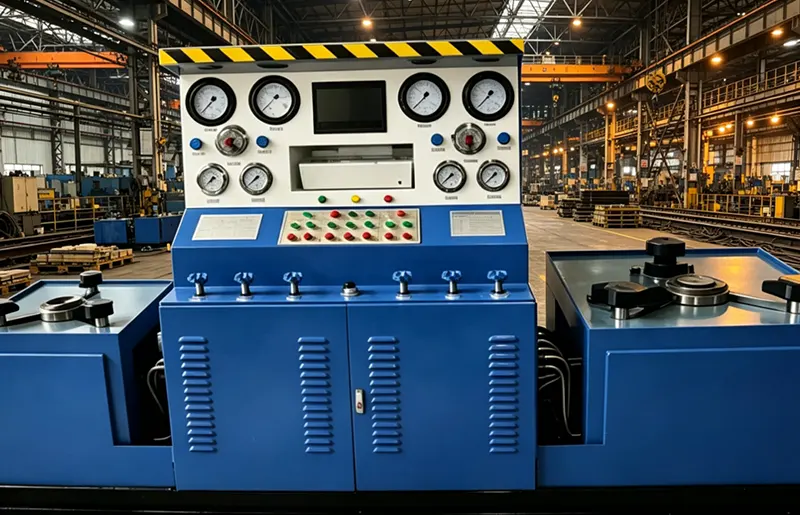

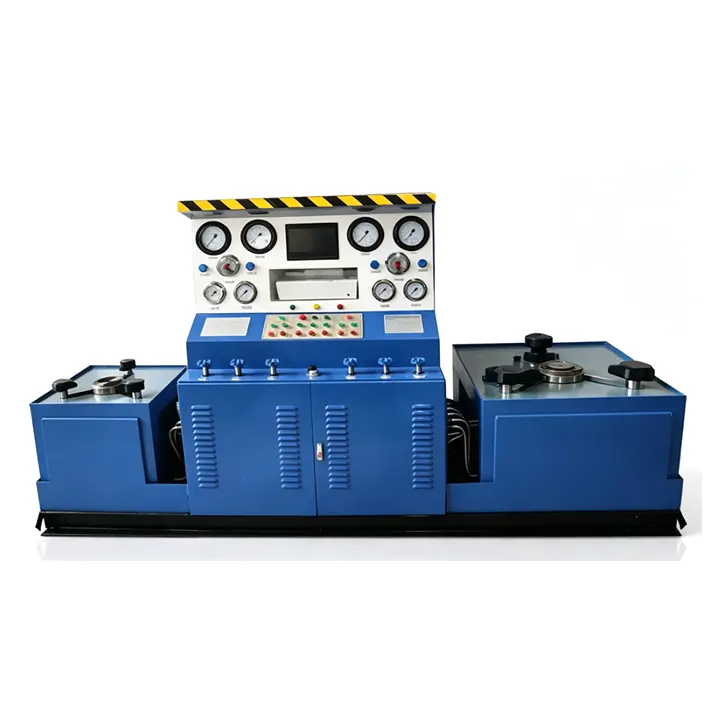

Стенд для калибровочных испытаний предохранительных клапанов с двумя станциями

Интегрированная гидравлическая система обеспечивает высокую силу зажима, исключая смещение или утечку давления во время испытаний, что делает ее идеальной для крупногабаритных предохранительных клапанов. Широкий регулируемый диапазон давления, максимальное испытательное давление и ход зажима можно настроить в соответствии с различными характеристиками предохранительных клапанов. Он соответствует международным стандартам контроля GB/T 12243 и API 527 и широко используется для заводского контроля качества и периодической калибровки промышленных предохранительных клапанов.

Стенд для калибровочных испытаний предохранительных клапанов с двумя станциями представляет собой комплексное решение для испытаний, специально разработанное для подпружиненных предохранительных клапанов с фланцевыми и резьбовыми соединениями, обеспечивающее испытание прочности корпуса, проверку характеристик уплотнения и калибровку давления открытия на двух независимых рабочих станциях. Ниже приведены его основные характеристики и возможности:

1. Испытанные типы клапанов: предохранительные клапаны с фланцевым соединением и пружинные предохранительные клапаны с резьбовым соединением.

2. Метод зажима: зажимная конструкция осевого торца гидравлического цилиндра, сжимающая оба конца фланца предохранительного клапана с бесступенчато регулируемой силой, обеспечивая минимальное внешнее вмешательство и равномерную нагрузку на корпус клапана.

3. Конструкция уплотнения и наблюдения: уплотнительное кольцо или плоская прокладка между фланцем клапана и глухой пластиной; Переднее смотровое окно, зарезервированное на каждой станции, позволяет интуитивно проверять состояние герметичности и точно определять места утечек во время калибровки.

4. Испытательная среда: вода под высоким давлением для гидростатических испытаний; газ низкого и высокого давления (воздух или азот, с дополнительной газодобывающей установкой для каждой станции или общей).

5. Завершенные тестовые задания на каждую станцию: испытание гидростатической прочности корпуса под давлением в 1,5 раза; Испытание водяного уплотнения под высоким давлением в 1,1 раза больше номинального давления; испытание на герметичность при низком давлении от 4 до 7 бар; калибровка и проверка давления открытия; Тест обнаружения давления перезапуска.

6. Технические характеристики левой рабочей станции: Диапазон испытаний от DN15 до DN150 (см. таблицу давлений); длина конструкции от 100 до 350 мм (по индивидуальному заказу); диаметр фланца от 80 до 350 мм; расстояние между зажимными дисками регулируется от 150 до 400 мм; 3 зажимных цилиндра диаметром 110 мм со штоками диаметром 60 мм; максимальная сила зажима 50 тонн.

7. Технические характеристики правильной рабочей станции: Диапазон испытаний от DN150 до DN300 (см. таблицу давления); длина конструкции от 200 до 550 мм (по индивидуальному заказу); диаметр фланца от 200 до 520 мм; расстояние между зажимными дисками регулируется от 300 до 550 мм; 4 зажимных цилиндра диаметром 140 мм со штоками диаметром 70 мм; максимальная сила зажима 90 тонн.

Таким образом, двухстанционный стенд для калибровочных испытаний предохранительных клапанов сочетает в себе гибкость работы двух рабочих станций с мощным гидравлическим зажимом, торцевым уплотнением с окнами прямого наблюдения и комплексным охватом испытаний от гидростатических испытаний корпуса до настройки давления открытия и проверки повторной посадки. Он соответствует стандартам API 527 и GB/T 12243, что делает его идеальным выбором для производителей арматуры, сетей централизованного теплоснабжения, нефтегазовой, горнодобывающей и металлургической промышленности, мастерских по техническому обслуживанию и ремонту, входного контроля качества для крупных конечных пользователей и сторонних испытательных агентств, которым требуется быстрая, точная и надежная калибровка и проверка предохранительных клапанов.

Функции

1.Двойные рабочие станции охватывают диаметры от DN15 до DN150 и от DN150 до DN300, с небольшими размерами до класса давления PN420. Это отличается от однодиапазонных агрегатов и подтверждается усилием зажима 50 и 90 тонн.

2. Гидравлические зажимные губки равномерно прижимаются к торцам фланцев с регулируемой силой, сводя к минимуму внешнее напряжение. Это обеспечивает реалистичные результаты испытаний благодаря сбалансированной многоцилиндровой конструкции.

3. Уплотнительное кольцо или прокладка на торцевой поверхности делают точки утечки видимыми через передние смотровые окна. Это сокращает время диагностики неисправностей примерно на 50% по сравнению с обычными глухими уплотнениями.

4. Машина поддерживает гидростатические испытания при номинальном давлении 1,5× и 1,1×, испытания воздухом низкого давления при 4-7 бар, а также настройку давления открытия и проверку повторного закрытия. Одна машина выполняет испытания на прочность корпуса, гидрозатвор, герметичность и калибровку в соответствии со стандартами API 527 и GB/T 12243.

5.Регулируемый размах челюстей от 150 до 550 миллиметров подходит для длины от 100 до 550 миллиметров и фланцев диаметром до 520 миллиметров. Это позволяет осуществить перенастройку за считанные минуты, в отличие от типов с фиксированным приспособлением.

Приложения для: FAT у производителей арматуры, сетей централизованного теплоснабжения, нефтегазовой промышленности, горнодобывающей и металлургической промышленности, мастерских по ТОиР, IQC у крупных промышленных конечных пользователей, сторонних испытательных агентств.

Таблица технических характеристик

Таблица объема стресс-тестов (МПа)

Часто задаваемые вопросы

1. Вы торговая компания или производитель?

Мы являемся производителем оборудования для клапанов Yufeng в Вэньчжоу, прямым заводом, специализирующимся на исследованиях, разработках и производстве испытательных стендов для промышленных клапанов и калибровочного оборудования, включая эту модель предохранительного клапана с двумя станциями.

2. Каков минимальный заказ для этого двухстанционного испытательного стенда предохранительного клапана?

Наш минимальный заказ составляет всего 1 комплект. Мы приветствуем небольшие пробные заказы, а также оптовые закупки для крупных проектов B2B.

3.Какие сертификаты качества имеют ваши стенды для испытания предохранительных клапанов?

Наше оборудование производится под строгим контролем качества и соответствует международным стандартам проверки GB/T 12243 и API 527. Сертификаты CE, ISO и другие сертификаты могут быть предоставлены по запросу.

4. Может ли ваше оборудование тестировать предохранительные клапаны стандарта ГОСТ?

Абсолютно. Благодаря нашему обширному опыту работы в России и Центральной Азии, наши машины полностью совместимы со стандартами ГОСТ, а также предохранительными клапанами стандартов API, DIN и GB.

5. Поддерживаете ли вы индивидуальные услуги OEM/ODM для этого испытательного стенда?

Да, мы предлагаем индивидуальные решения. Мы можем настроить максимальное испытательное давление, размеры зажима, диапазон монтажной длины, систему газового повышения давления и конфигурации управления в зависимости от конкретных типов предохранительных клапанов и требований к калибровке.

6.Какое максимальное калибровочное давление газа может достичь ваша система?

Левая рабочая станция поддерживает калибровочное давление газа до 32,0 МПа (для размеров от DN15 до DN25), а давление правой рабочей станции зависит от размера клапана. Подробную классификацию см. в таблице диапазонов давления.

7. Можно ли точно установить и определить давление открытия и давление возврата?

Да. Каждая станция предназначена для выполнения полной калибровки и настройки давления открытия, а также испытаний по обнаружению давления повторного открытия, с высокой точностью отвечая требованиям API 527 и GB/T 12243.

8.Каковы стандартные сроки выполнения работ для этого двухстанционного испытательного стенда предохранительного клапана?

Для стандартных конфигураций время выполнения обычно составляет от 21 до 30 дней. Изготовление моделей по индивидуальному заказу может занять от 30 до 35 дней в зависимости от сложности конструкции и дополнительных функций, таких как газовые насосные станции.

9.Какие условия оплаты вы обычно принимаете?

Мы обычно принимаем T/T с депозитом 30% и остатком 70% перед отправкой. Аккредитив по предъявлении также приемлем для крупных корпоративных заказов.

10.Какую информацию я должен предоставить, чтобы быстро получить точное предложение?

Поделитесь информацией о своем предохранительном клапане: тип клапана, соединительные концы (фланцевые или резьбовые), диапазон размеров (DN), номинальное давление (PN), конструктивная длина (строительная длина) и любые особые требования к калибровке. Наши инженеры отправят индивидуальное техническое предложение и коммерческое предложение в течение 24 часов.
