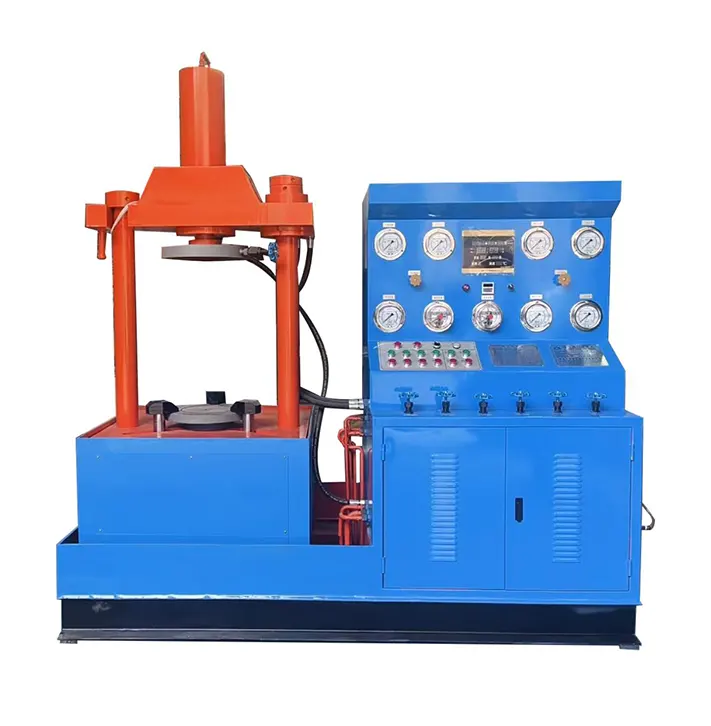

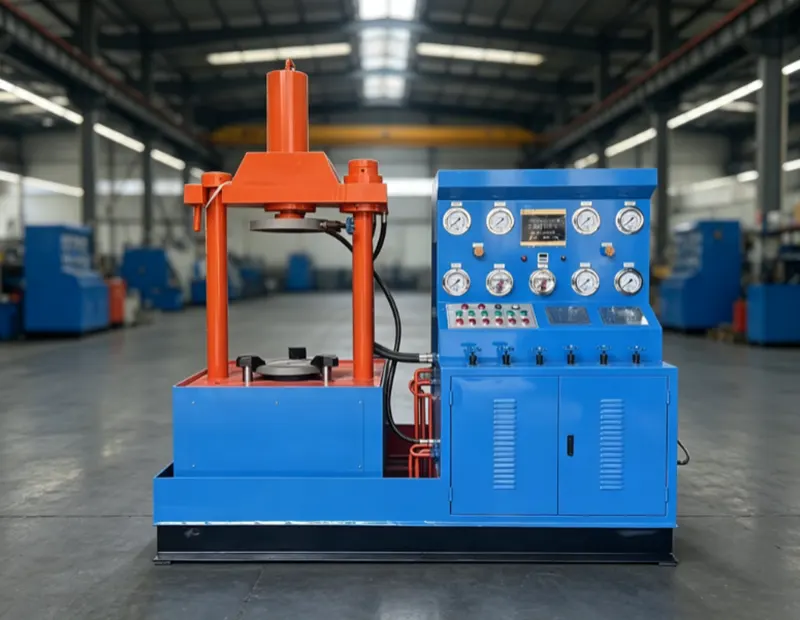

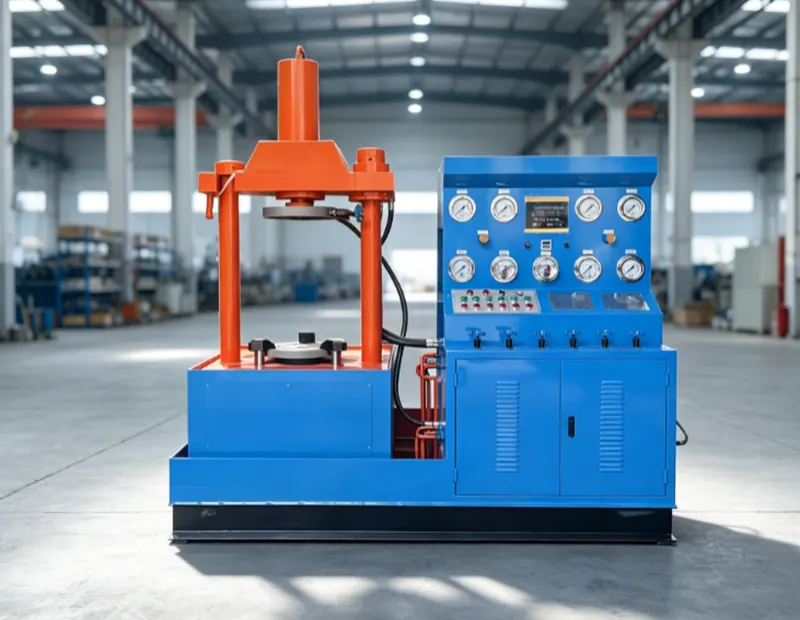

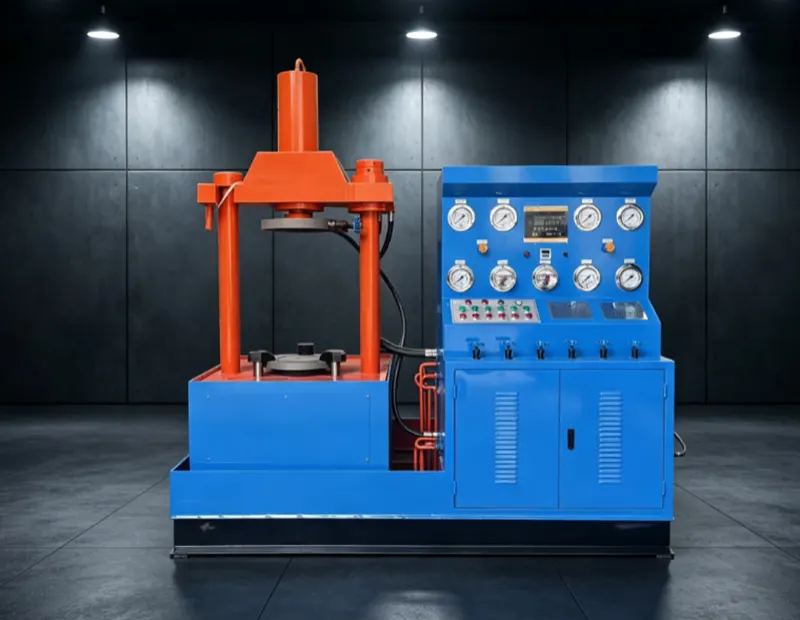

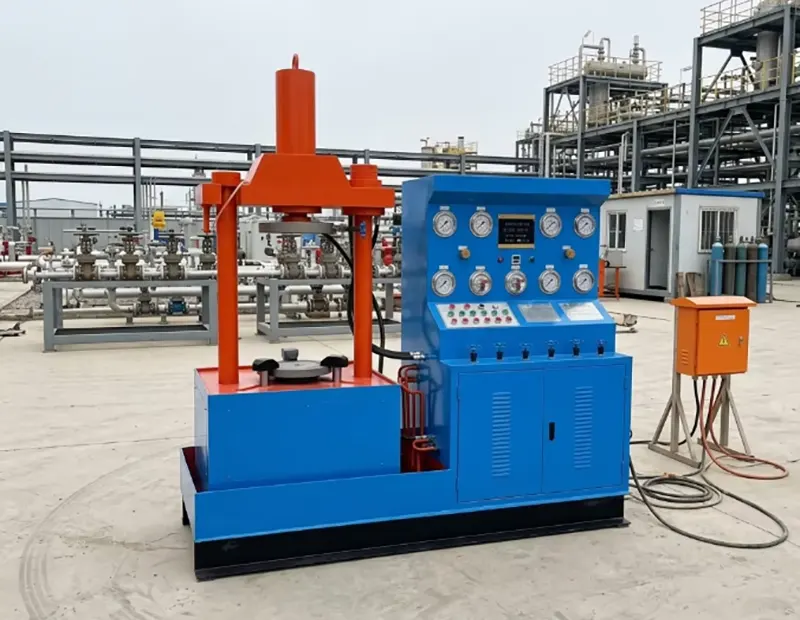

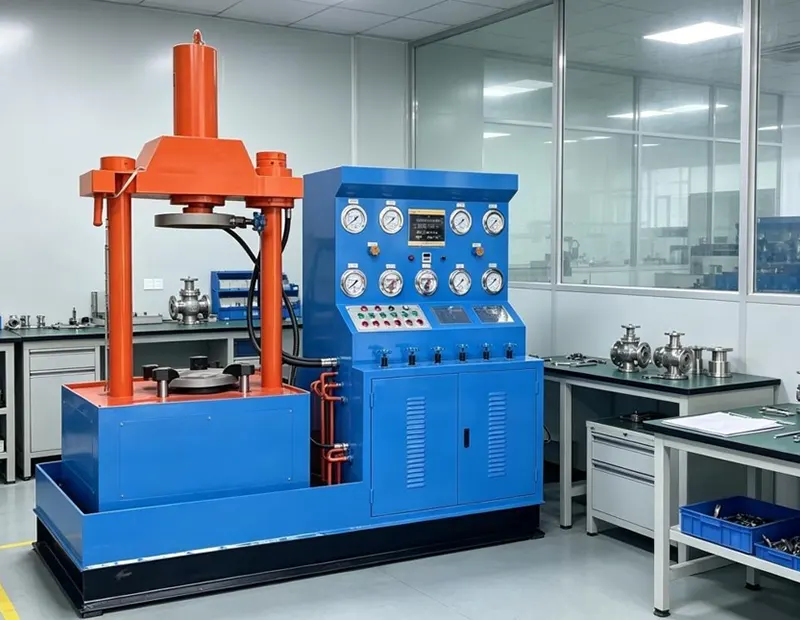

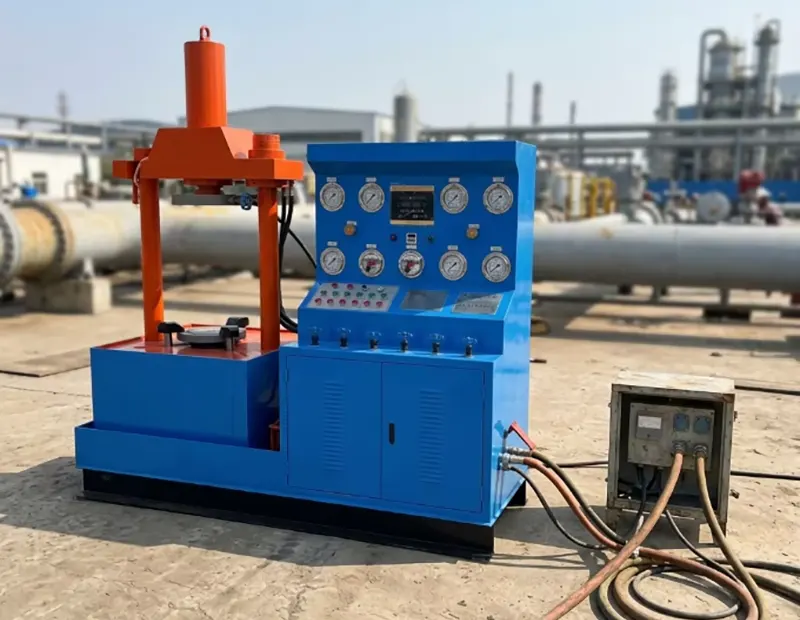

Стенд для испытания клапанов полностью вертикального гидравлического осевого пресса DN300

Стенд для испытаний клапанов с вертикальным гидравлическим осевым прессом DN300 специально разработан для испытаний на прочность корпуса и характеристик уплотнения задвижек, шаровых кранов, проходных клапанов, обратных клапанов и сетчатых фильтров с фланцевыми, сварными или резьбовыми соединениями и служит в качестве основного оборудования для контроля качества при выпускном контроле на заводе-изготовителе клапанов.

Двойная система зажима для 3 типов соединений: верхний упорный цилиндр диаметром 150 мм непосредственно приводит в движение уплотнительный диск, обеспечивая осевое торцевое уплотнение, в сочетании с 3 комплектами зажимных механизмов нижней губки. Он совместим с фланцевыми, приварными и резьбовыми клапанами без замены оснастки и охватывает более 90% обычных технических характеристик промышленных клапанов.

Визуальное торцевое уплотнительное кольцо: используется конструкция уплотнительного кольца с открытой торцевой поверхностью для фланцевых клапанов. Места утечек четко видны во время процесса поддержания давления, что помогает инспекторам быстро обнаружить дефекты уплотнений и повысить эффективность контроля качества более чем на 30%.

Полнодиапазонная проверка двух сред: поддержка чистой воды под высоким давлением для испытаний на гидростатическую прочность и газа под низким давлением 4–7 бар для испытаний на воздухонепроницаемость. Одна машина выполняет испытание корпуса под номинальным давлением 1,5, испытание на уплотнение под высоким давлением при номинальном давлении 1,1 и испытание на воздушное уплотнение под низким давлением, полностью соответствующее международным стандартам API 598 и GB/T 13927.

Интегрированная вертикальная компактная конструкция: конструкция машины «все в одном» с независимым централизованным шкафом управления, небольшая площадь пола, стабильное вертикальное зажимное усилие 50 тонн, отсутствие смещения под высоким давлением. Встроенный бак циркуляционной воды с ингибитором коррозии подходит для длительной непрерывной работы в производственных цехах.

Этот стенд для испытания гидравлических клапанов с вертикальным осевым давлением прошел сертификацию API, GB, ISO и CE и полностью совместим со стандартными испытаниями клапанов ГОСТ для рынков России и Центральной Азии. Если вы ищете надежное многофункциональное оборудование для испытания клапанов под давлением для вашей производственной линии или вам нужна индивидуальная конфигурация для специальных моделей клапанов, свяжитесь с нами, чтобы получить полный технический паспорт и эксклюзивное заводское предложение в течение 24 часов.

Основные характеристики продукта

Совместимость соединений «3 в 1». Одна машина адаптируется к фланцевым, приварным и резьбовым клапанам, что устраняет необходимость приобретения нескольких специализированных испытательных устройств и снижает единовременные инвестиционные затраты на оборудование.

Открытое визуальное обнаружение утечек: конструкция открытого уплотнения с торцевой поверхности, места утечек видны с первого взгляда, нет необходимости в разборке и повторной проверке, что значительно сокращает цикл проверки дефектного продукта.

Технология осевого прямого давления: верхний гидравлический цилиндр непосредственно приводит в движение осевое уплотнение, равномерное усилие на торцевой поверхности клапана, отсутствие эксцентрикового износа уплотнительного диска, а срок службы изнашиваемых деталей на 40% больше, чем у обычных моделей с боковым зажимом.

Автоматическая защита от избыточного давления: когда испытательное давление достигает заданного значения, система наддува автоматически останавливается, что предотвращает повреждение проверяемого клапана из-за избыточного давления и обеспечивает безопасную эксплуатацию на месте.

Встроенная система циркуляционной воды: встроенный резервуар для воды с добавленным ингибитором ржавчины, который предотвращает ржавчину клапанов и трубопроводов, экономит воду и защищает окружающую среду, подходит для непрерывных 24-часовых испытаний партий.

Основные технические преимущества

На испытательном стенде полностью вертикального гидравлического осевого прессового клапана DN300 используется технология двойного зажимного механизма с верхним усилием и нижним когтем. Уникальную конструкцию двойного зажимного рычага можно свободно переключать в зависимости от формы соединения клапана. Для фланцевых клапанов нижний кулачковый зажим и верхний пресс для герметизации; для приварных и резьбовых клапанов верхний уплотнительный диск подвергается непосредственному прессованию для испытаний, что обеспечивает высокую адаптируемость и отсутствие необходимости в дополнительных инструментах.

Высокоточная система ступенчатого контроля давления: оснащенная 8 группами высокоточных манометров и независимыми клапанами регулирования давления для водяных и газовых контуров, точность регулирования давления достигает ± 1,5 класса, а стабильность удержания давления лучше, чем в среднем по отрасли, что обеспечивает подлинность и прослеживаемость данных испытаний.

Прочный и прочный гидравлический силовой агрегат: шток поршня изготовлен из стали 45 # с закаленной и отпущенной обработкой и хромированной поверхностью, гидравлический цилиндр изготовлен из бесшовной стальной трубы, а гидравлический трубопровод протравлен и обеззаражен в целом, с низким уровнем отказов и длительным сроком службы в условиях непрерывной высокопрочной работы.

Модульная масштабируемая электрическая система управления: централизованная кнопочная панель управления имеет четкие перегородки, а электрические компоненты изготовлены из первоклассных брендов со стабильной производительностью. В соответствии с потребностями клиента его можно модернизировать до интеллектуальной системы записи данных с сенсорным экраном для автоматического хранения тестовых данных.

Сравнение с аналогичными вертикальными испытательными стендами

Подробные технические параметры

Справочный диапазон испытаний под давлением

Прием заказов и возможность настройки

Стандартная производственная мощность: испытательные стенды для вертикальных клапанов серии L имеют ежемесячную производственную мощность 15-20 комплектов, а обычные спецификации снабжены полуфабрикатами для сокращения цикла поставки.

Цикл поставки: Стандартные модели доставляются в течение 21-30 дней; Изготовленные по индивидуальному заказу модели доставляются в течение 30-35 дней в зависимости от сложности дизайна.

Объем индивидуальной настройки: поддержка индивидуальной настройки максимального испытательного давления, хода зажима, диапазона диаметров, модернизации системы управления, специальной оснастки для клапанов и т. д. Команда инженеров выдаст целевое техническое решение в течение 24 часов.

Адаптация масштаба заказа: принимайте небольшие пробные заказы, начиная с 1 комплекта, а также осуществляйте оптовые закупки для крупных производственных линий завода по производству клапанов и инженерных проектов EPC.

Сертификационная поддержка: все оборудование может предоставить соответствующие сертификационные документы для удовлетворения требований таможенного оформления и доступа на рынок в разных странах и регионах.

Система гарантийного послепродажного обслуживания

Предпродажное обслуживание

● Профессиональные технические консультанты обеспечат стыковку индивидуально и порекомендуют наиболее подходящую модель и конфигурацию в соответствии с типом вашего клапана, калибром и требованиями к давлению.

● Бесплатное предоставление подробных технических описаний, компоновочных чертежей оборудования и схем расценок, а также поддержка видеоинспекции завода.

Служба продаж

● Отслеживайте ход производства на протяжении всего процесса и регулярно оставляйте отзывы о производственных фотографиях и отчетах о ходе работ.

● Перед поставкой оборудование будет подвергнуто испытанию на старение при полной нагрузке, а также будет предоставлена ​​исходящая видеопроверка для подтверждения работоспособности.

● Стандартная экспортная деревянная упаковка без фумигации с влагостойкой и противоударной обработкой внутри для обеспечения безопасности транспортировки на большие расстояния.

Послепродажное обслуживание

● Стандартная гарантия 24 месяца с даты поставки и бесплатная замена деталей, поврежденных человеком, в течение гарантийного периода.

● Предоставлять полные руководства по эксплуатации на английском языке и пошаговые видеоуроки, а техническая группа обеспечивает удаленное онлайн-руководство по установке и вводу в эксплуатацию.

● Пожизненная техническая поддержка после истечения срока гарантии, а обычные запасные части поставляются бесплатно. Компания расположена в китайской столице насосов и клапанов. Запасные части могут быть быстро доставлены международной экспресс-почтой.

Часто задаваемые вопросы

В1: вы торговая компания или производитель?

A1: Мы являемся производителем оборудования для клапанов Yufeng в Вэньчжоу, прямым заводом, специализирующимся на исследованиях, разработках и производстве испытательных стендов для промышленных клапанов, включая испытательный стенд для полностью вертикальных гидравлических клапанов с осевым прессом DN300.

В2: какой у вас минимальный заказ?

A2: Наш минимальный заказ составляет всего 1 комплект. Мы приветствуем небольшие пробные заказы, а также оптовые закупки для крупных проектов B2B.

В3: Какие сертификаты качества имеют ваши стенды для испытания клапанов?

A3: Качество является нашим основным преимуществом. Наш испытательный стенд для полностью вертикальных гидравлических осевых пресс-клапанов DN300 и другое оборудование прошли строгие сертификации API, GB, ISO и CE, обеспечивая полное соответствие мировым промышленным стандартам.

В4: Может ли ваше оборудование проверять клапаны ГОСТ (российский стандарт)?

А4: Абсолютно. Благодаря нашему обширному опыту работы в России и Центральной Азии, наши машины полностью совместимы со стандартами ГОСТ, а также со стандартной арматурой API, DIN и GB.

В5: Поддерживаете ли вы индивидуальные услуги OEM/ODM?

О5: Да, мы предоставляем индивидуальные решения. Мы можем настроить максимальное испытательное давление, размеры зажимов и системы управления в соответствии с вашими конкретными типами клапанов.

В6: Каково стандартное время выполнения заказа?

A6: Для стандартных испытательных машин время выполнения заказа обычно составляет 21-30 дней. На стендах для испытания клапанов по индивидуальному заказу может потребоваться 30-35 дней, в зависимости от сложности конструкции.

В7: Какие условия оплаты вы обычно принимаете?

A7: Мы обычно принимаем T/T заранее, Visa, WestUnion с депозитом 30% и остатком 70% перед отправкой. Аккредитив по предъявлении также приемлем для крупных корпоративных заказов.

В8: Как вы упаковываете оборудование для международной доставки?

A8: Мы используем прочные, не подвергающиеся фумигации деревянные ящики экспортного стандарта с внутренней влагонепроницаемой оберткой. Это гарантирует, что оборудование останется нетронутым во время железнодорожной или морской перевозки на ваш завод на большие расстояния.

В9: Как мы устанавливаем и эксплуатируем стенд для испытания клапанов после его получения?

О9: Наши машины поставляются почти полностью собранными. Мы предоставляем подробные инструкции по эксплуатации и пошаговые видеоуроки. Наша техническая команда также доступна онлайн, чтобы помочь вашим операторам.

В10: Какова гарантийная политика для вашей продукции?

A10: Мы предлагаем стандартную гарантию на 24 месяца, начиная с даты поставки. Даже после истечения срока гарантии мы обеспечиваем пожизненную техническую поддержку и бесплатно поставляем запасные части.

В11: Как быстро получить точное предложение?

A11: Пожалуйста, поделитесь подробной информацией о вашем клапане: тип клапана, диапазон размеров (DN), максимальное испытательное давление (PN) и концы подключения. Наши инженеры вышлют точное техническое предложение в течение 24 часов.

В12: Легко ли получить запасные части после гарантии?

А12: Конечно! Мы используем стандартные, признанные во всем мире гидравлические и электрические компоненты, обеспечивающие длительный срок службы. Расположенный в «столице насосов и клапанов Китая», мы можем быстро доставить запасные части международной экспресс-почтой.

Руководство по покупке

Если вы ищете экономичный вертикальный испытательный стенд с несколькими соединениями для клапанов или вам необходимо настроить специальные характеристики для вашей производственной линии клапанов, пришлите нам свои конкретные требования. Наша техническая команда и отдел продаж ответят профессиональным решением и конкурентоспособной заводской ценой в течение 24 рабочих часов.
