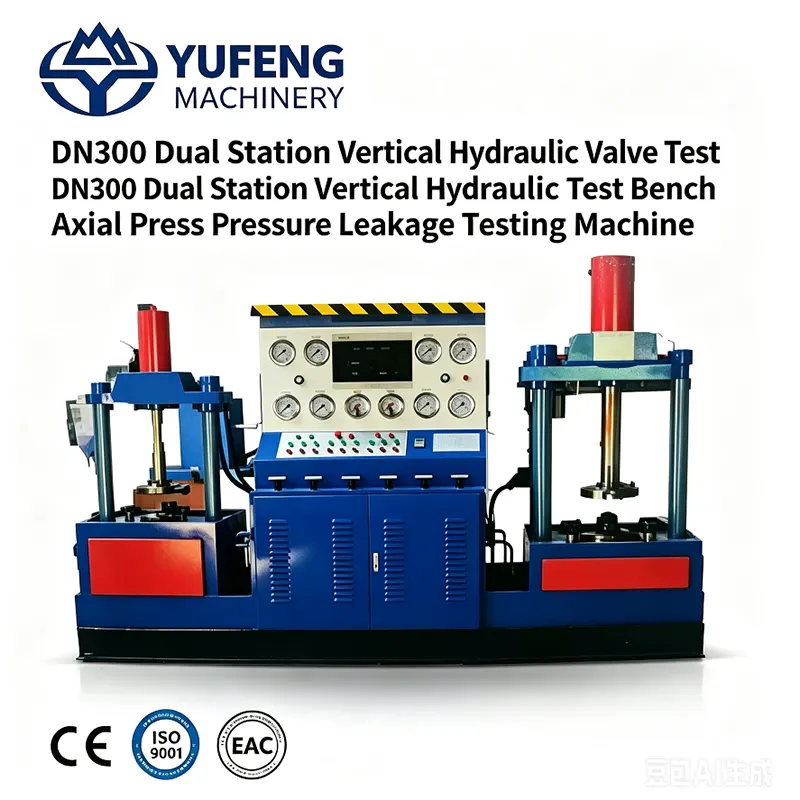

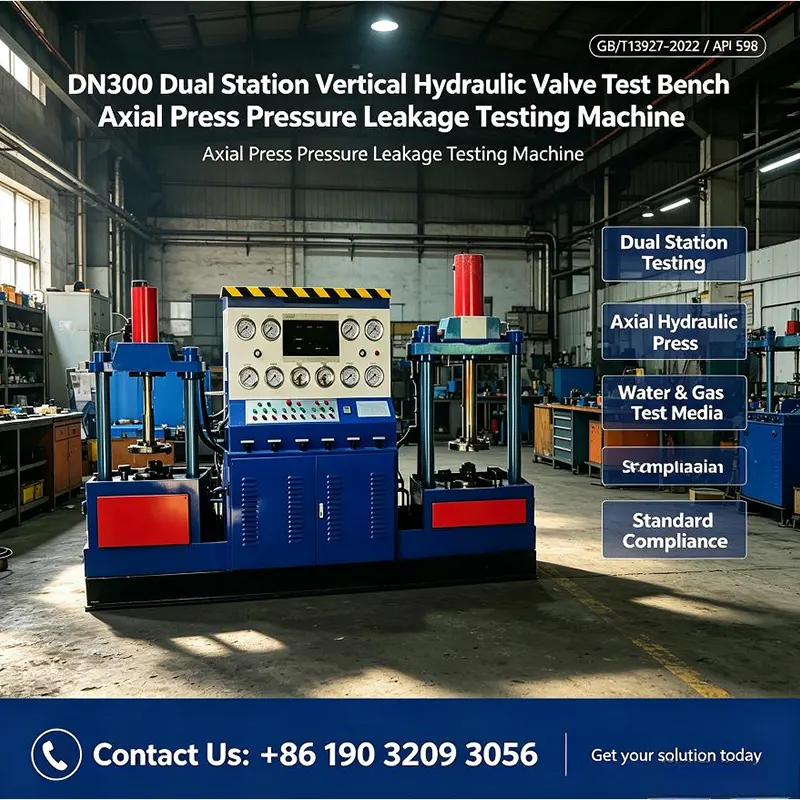

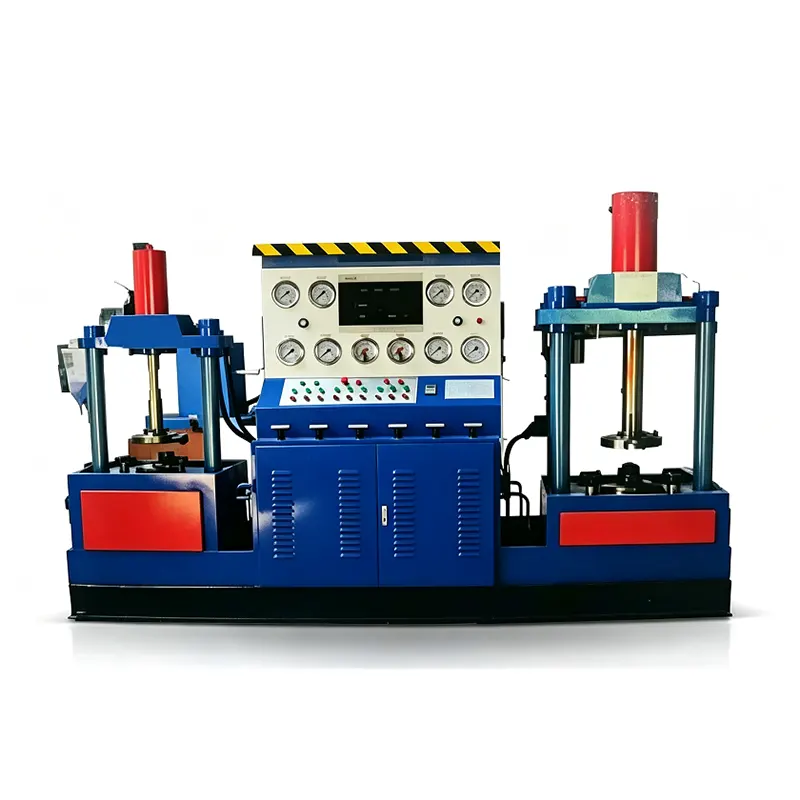

Стенд для испытаний клапанов вертикального гидравлического осевого пресса с двойной станцией

Этот двухстанционный интегрированный вертикальный гидравлический испытательный стенд с осевым прессом для клапанов подходит для резьбовых, сварных и фланцевых задвижек, проходных клапанов, обратных клапанов, шаровых кранов и других клапанов и может выполнять три основных этапа испытаний: испытание на прочность корпуса, испытание заднего седла и испытание на герметичность. В оборудовании используется двойная зажимная конструкция, сочетающая зажим челюстей и осевое прессование гидравлическим цилиндром; форма над губкой оснащена функцией поворота на 90°, что значительно повышает эффективность загрузки и разгрузки клапана, а процесс зажима оказывает минимальное внешнее силовое воздействие на испытуемый клапан, обеспечивая достоверность и надежность данных испытаний.

Машина стандартно оснащена водяным насосом низкого давления, системой управления приборами давления и баком для циркулирующей воды; Тестовые среды, включая воду, воздух и керосин, могут быть выбраны заказчиком. Дополнительные конфигурации включают интеллектуальную систему управления данными испытаний, гидравлическую систему воздушного охлаждения и защитное устройство. Калибр и давление испытания могут быть настроены в соответствии с производственными требованиями заказчика.

Исправлены основные параметры, взятые из фотоматериалов:

● Применимый калибр: DN15 ~ DN300.

● Габаритные размеры: 3300×1200×2000 мм.

● Общий вес машины: 4 тонны.

● Номинальная мощность: 5,25 кВт.

Общие проблемы отрасли и целевые решения

3.1 Основные существующие проблемы при испытаниях клапанов малого и среднего калибра

В настоящее время в производстве и проверке клапанов малого и среднего размера существуют две широко распространенные отраслевые проблемы:

Во-первых, узкое место в эффективности одной станции: большинство небольших испытательных стендов для клапанов имеют одностанционную структуру с последовательным рабочим процессом замены деталей, зажима, выдерживания давления и разгрузки. Длительное время простоя приводит к низкой производительности ежедневного контроля на душу населения, что не соответствует ритму поставок линий массового производства и часто задерживает доставку из-за недостаточной мощности контроля качества в пиковые сезоны.

Во-вторых, сила зажима влияет на точность испытаний: обычная прессующая конструкция испытывает концентрированное напряжение, а тонкостенные клапаны малого калибра склонны к микродеформации из-за чрезмерной силы зажима, что приводит к смещению уплотняющей поверхности и ложному суждению о квалифицированной продукции; в то же время загрузка и разгрузка оснастки является обременительной, а регулировка переключения между различными спецификациями занимает много времени и плохо адаптируется к гибкому производству.

3.2 Целевые решения этого оборудования

Чтобы полностью устранить два основных узких места, ограничивающих эффективность и точность заводского контроля клапанов, стенд для испытания клапанов с интегрированным вертикальным гидравлическим осевым прессом с двумя станциями выполняет целевую структурную оптимизацию и функциональную модернизацию, направленную на вышеуказанные проблемные точки отрасли: Для проблемной точки эффективности: принять независимую параллельную конструкцию с двумя станциями слева и справа. Две рабочие станции могут быть закреплены одновременно и протестированы независимо. Пока одна станция находится в процессе поддержания давления, другая станция может выполнять замену деталей и загрузку/разгрузку без простоя. Эффективность контроля партии увеличивается более чем на 80% по сравнению с оборудованием с одной станцией, что идеально соответствует требованиям контроля качества массового производства клапанов малого и среднего размера.

Для точности и болевых точек при загрузке/разгрузке: используйте позиционирование челюсти + прижатие цилиндра двойным композитным зажимом с точным позиционированием и равномерным усилием подъема, которое оказывает минимальное дополнительное внешнее усилие на корпус клапана и позволяет избежать деформации зажима тонкостенных клапанов. В сочетании с функцией вращения инструментов на 90 ° рабочее пространство для загрузки и разгрузки клапана больше, сборка и разборка удобны, а регулировка переключения различных спецификаций выполняется быстро, что значительно сокращает вспомогательное рабочее время.

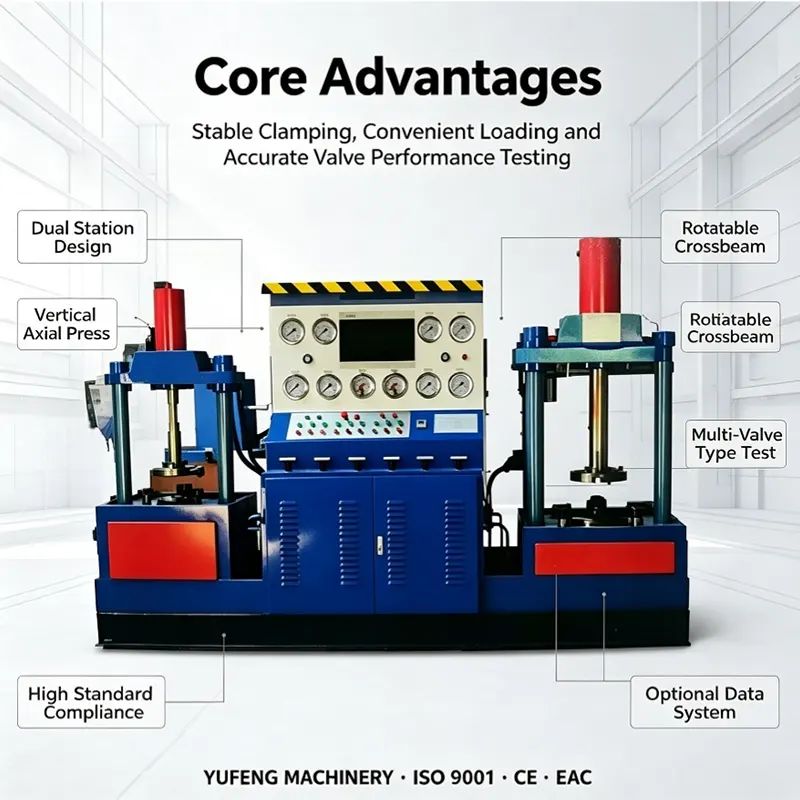

Семь основных дифференцированных преимуществ

1. Параллельная работа с двумя станциями, удвоенная эффективность периодического контроля. Основное конкурентное преимущество двухстанционного интегрированного вертикального гидравлического испытательного стенда с осевым прессом: два комплекта независимых гидравлических систем и систем управления для левой и правой станций, поддерживающие одновременное тестирование двух клапанов разных типов и калибров, отсутствие взаимных помех, что эффективно решает проблему низкой эффективности последовательной работы с одной станцией.

2. Двойная композитная зажимная конструкция, минимальное внешнее силовое воздействие на клапаны. Двойной режим зажима: позиционирование челюсти и осевое давление гидравлического цилиндра: челюсть обеспечивает точное центрирование и фиксацию, а гидравлический цилиндр обеспечивает равномерную осевую силу подъема. Усилие равномерно распределяется по торцевой поверхности клапана, что не вызывает экструзионную деформацию тонкостенных небольших клапанов и действительно восстанавливает напряженное состояние клапана в реальной эксплуатации трубопровода.

Вращающийся на 3,90° инструмент, значительно повышающий эффективность загрузки и разгрузки. Зажимной инструмент имеет функцию ручного вращения на 90°. При загрузке и выгрузке заготовок оснастка может поворачиваться в сторону, обращенную к оператору, что более удобно для операций подъема и затяжки, особенно для малогабаритной арматуры с частой заменой, что существенно сокращает вспомогательное время на погрузку и разгрузку.

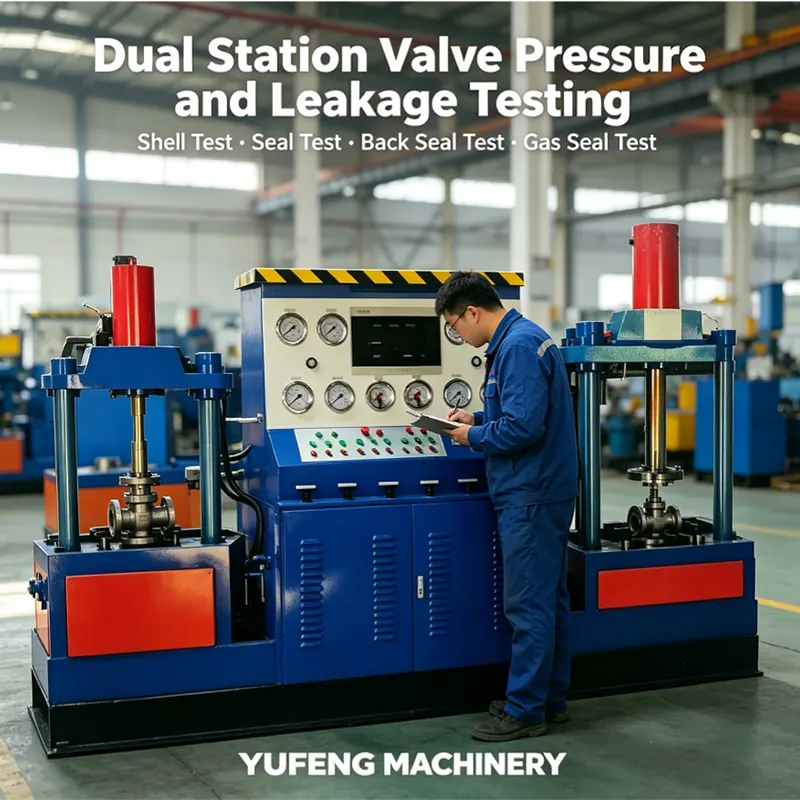

4.Одна машина выполняет три основных испытания с высокой универсальностью. Она может независимо выполнять испытания на прочность корпуса, испытания на заднее сиденье и испытания на герметичность и совместима с резьбовыми, сварными и фланцевыми клапанами. Одно оборудование обеспечивает комплексную заводскую проверку задвижек, проходных клапанов, обратных клапанов и шаровых кранов, устраняя необходимость в нескольких испытательных устройствах и экономя пространство цеха и затраты на закупки.

5. Полностью соответствует отечественным и международным стандартам испытаний. Все индикаторы конструкции и испытаний строго соответствуют спецификациям испытаний клапанов GB/T13927-2022 и API 598. Точность регулирования давления и время выдержки давления соответствуют требованиям стандарта. Результаты испытаний являются авторитетными и заслуживающими доверия, и их можно использовать для проверки заводской поставки и поддержки сторонней сертификации качества.

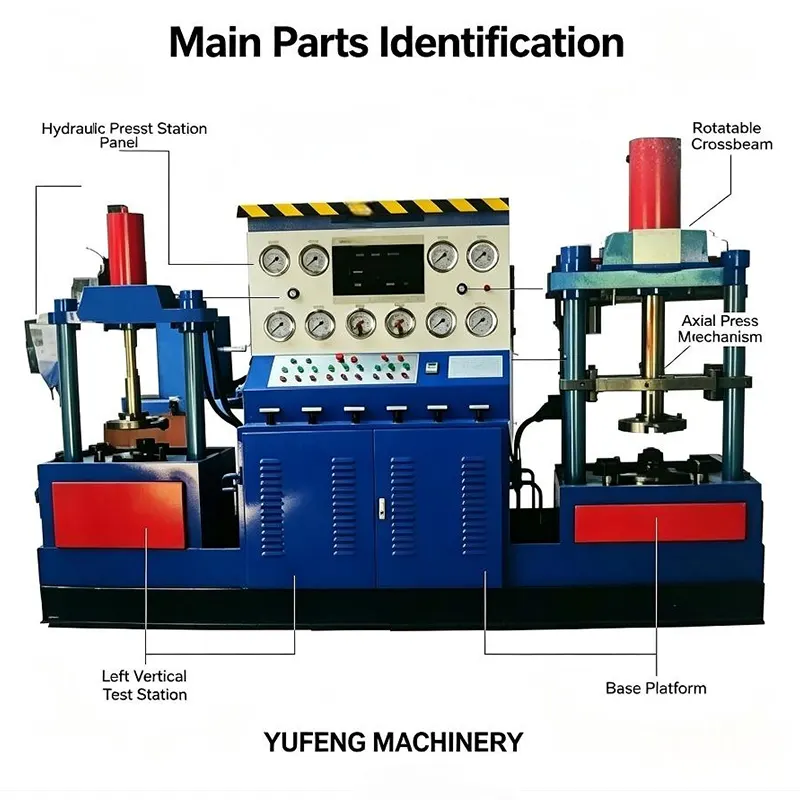

6. Интегрированная вертикальная компоновка, небольшая занятость и простота установки. Вся гидравлическая станция, система управления и две испытательные станции интегрированы на одной базовой раме. Никакой сложной сборки на месте не требуется, и его можно использовать после подключения источника питания и воды. Общая площадь помещения небольшая, что подходит для трансформации цеха и размещения производственной линии в ограниченном пространстве.

7.Модульная дополнительная конфигурация, гибкая настройка по требованию. Зарезервированы три дополнительных модуля обновления: интеллектуальная система управления данными (запись кривой давления, экспорт отчетов), гидравлическая система воздушного охлаждения (подходит для длительной непрерывной работы), защитное устройство; Калибр испытания, класс давления и расстояние между станциями также могут быть настроены в соответствии с фактическими производственными потребностями.

Полная таблица технических параметров

Семь целевых сценариев применения

1. Малые и средние производители арматуры общего назначения: проверка партии автономной поставки многотипных промышленных клапанов DN15-DN300.

2. Заводы по производству сантехнических клапанов и сантехнических изделий: испытания под давлением всех бытовых небольших клапанов и трубопроводных клапанов.

3. Нефтехимические предприятия по опорной арматуре: проверка прочности и герметичности небольших технологических трубопроводных клапанов.

4. Предприятия по экспорту внешней торговли Valve: проверка отбора проб готовой продукции перед поставкой, соответствие экспортным требованиям стандарта API.

5.Профессиональные мастерские по техническому обслуживанию клапанов: повторная проверка производительности после обслуживания и ремонта клапана.

6.Колледжи и базы профессиональной подготовки: демонстрация обучения испытаниям клапанов и практическая подготовка студентов.

7.Отделы исследований и разработок клапанов: проверка производительности прототипа и циклическое испытание уплотнений на усталость новых продуктов.

Предпродажная, продажная и послепродажная глобальная интегрированная система обслуживания

Предпродажная индивидуальная техническая поддержка

Профессиональные инженеры по испытаниям клапанов проводят индивидуальную беседу для подтверждения типов клапанов, диапазона калибров, максимального испытательного давления и дополнительных функциональных требований; предоставить чертежи фундамента оборудования и бесплатную услугу по проверке испытания под давлением образцов клапанов, а также выдать полную индивидуальную схему испытаний и официальное предложение в течение 24 рабочих часов.

Производство и экспортная упаковка для продажи

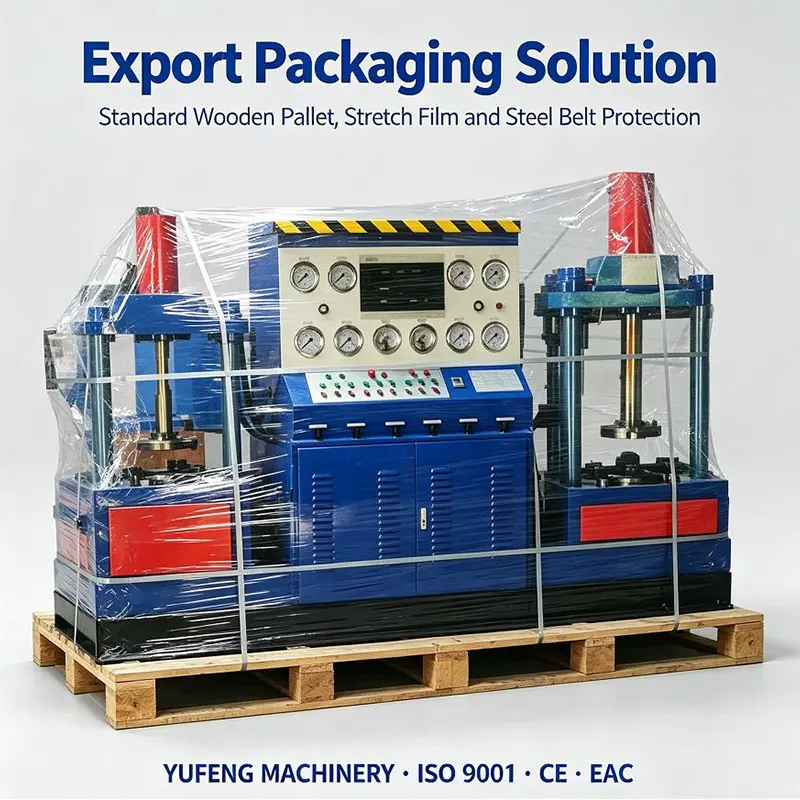

Весь производственный процесс отслеживается с помощью видео в реальном времени; Перед доставкой проводится циклическое испытание под полной нагрузкой, и все данные испытаний архивируются. Экспортная продукция имеет толстую деревянную раму + стальной ремень, ударопрочную и влагостойкую усиленную упаковку, оснащенную гидравлической принципиальной схемой, электрической схемой, многоязычным руководством по эксплуатации и полным комплектом сертификационных документов по таможенному оформлению.

Послепродажное глобальное гарантийное обслуживание

На основные компоненты, такие как гидравлические цилиндры, подкачивающие насосы и контроллеры ПЛК, распространяется 24-месячная глобальная гарантия, а неискусственно поврежденные запасные части заменяются бесплатно в течение гарантийного периода. Мы обеспечиваем удаленную онлайн-отладку параметров, полные видеоуроки по эксплуатации и координируем работу местных агентов за рубежом для установки, ввода в эксплуатацию и обслуживания на месте; Мы поставляем общие гидравлические запасные части на весь срок службы и предоставляем бесплатные долгосрочные технические консультации по испытаниям клапанов под давлением.

Часто задаваемые вопросы и официальное руководство по покупке

Часто задаваемые вопросы

В1: Могут ли две станции одновременно тестировать клапаны разных типов и размеров?

A1: На двух станциях используются полностью независимые гидравлические системы и системы управления, а параметры давления и хода можно регулировать отдельно, что обеспечивает одновременное смешанное тестирование клапанов разных калибров и типов с чрезвычайно высокой производственной гибкостью.

В2: Какова функция вращающегося на 90° инструмента?

A2: При загрузке и разгрузке клапанов инструмент можно повернуть на 90 градусов лицом к оператору, что более удобно для операций подъема, размещения и затяжки, особенно при частой замене небольших клапанов, что может значительно сократить вспомогательное время загрузки и разгрузки.

В3: Можно ли зажать небольшие тонкостенные клапаны без деформации?

A3: Он использует двойной композитный зажим позиционирования губок и осевое прессование цилиндра с равномерной осевой силой, отсутствием боковой силы экструзии и минимальной дополнительной внешней силой на корпусе клапана, что позволяет эффективно избежать деформации зажима тонкостенных небольших клапанов.

В4: Можно ли оформить сертификацию CE для экспорта за границу?

A4: Мы можем завершить полный набор преобразований безопасности промышленного оборудования ЕС CE, настроить многоязычную сенсорную панель и экспортное напряжение 415 В, а также выдать официальные сертификаты CE для зарубежного таможенного оформления и аудита приемки проекта.

В5: Каков стандартный цикл производства?

A5: Цикл поставки стандартной конфигурации: 25 рабочих дней; индивидуальный цикл поставки интеллектуальной обновленной версии сверхвысокого давления: 32 рабочих дня.

Руководство по покупке

Пожалуйста, сообщите нам о применимых типах клапанов, диапазоне калибров, максимальном испытательном давлении и требованиях к экспортной сертификации. Мы сформулируем полную схему испытания под давлением вертикального многофункционального клапана с двумя станциями и предложение по льготным оптовым закупкам в течение 24 часов, поддерживая ежегодные рамочные заказы о сотрудничестве для производителей клапанов и поддерживая проекты глобального EPC трубопровода.
