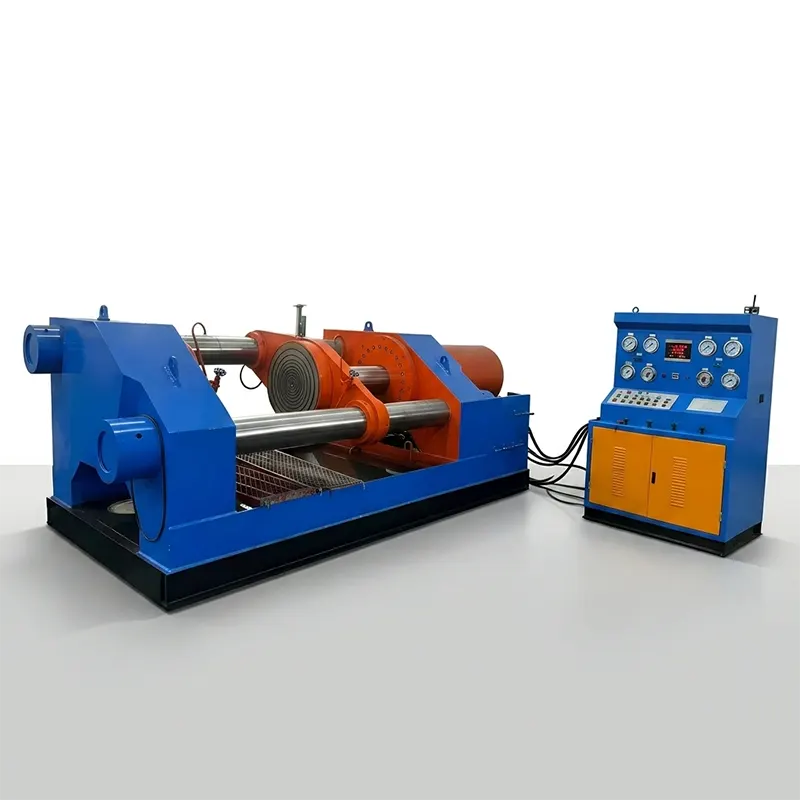

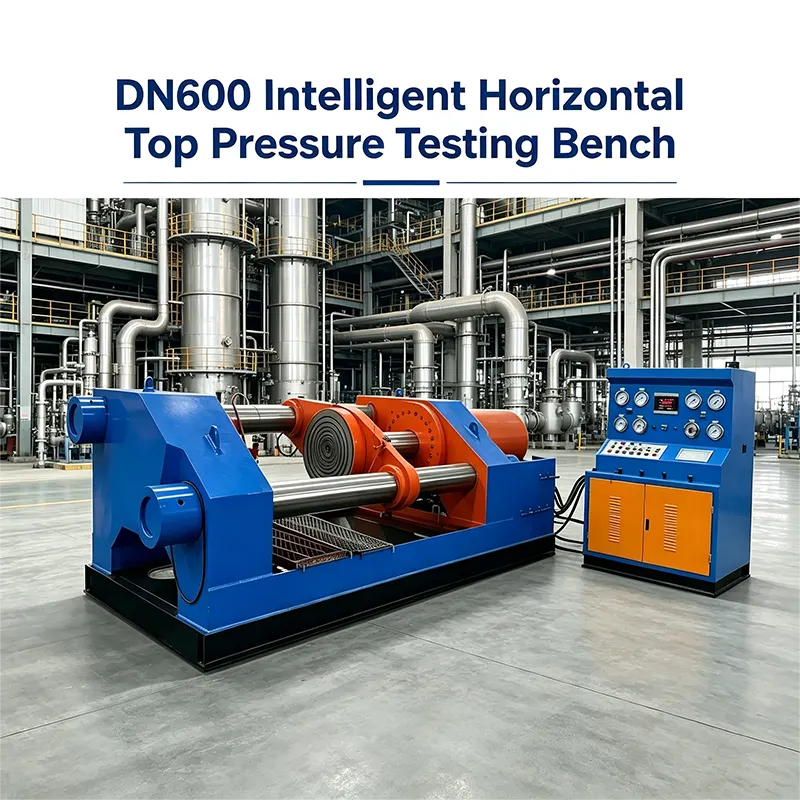

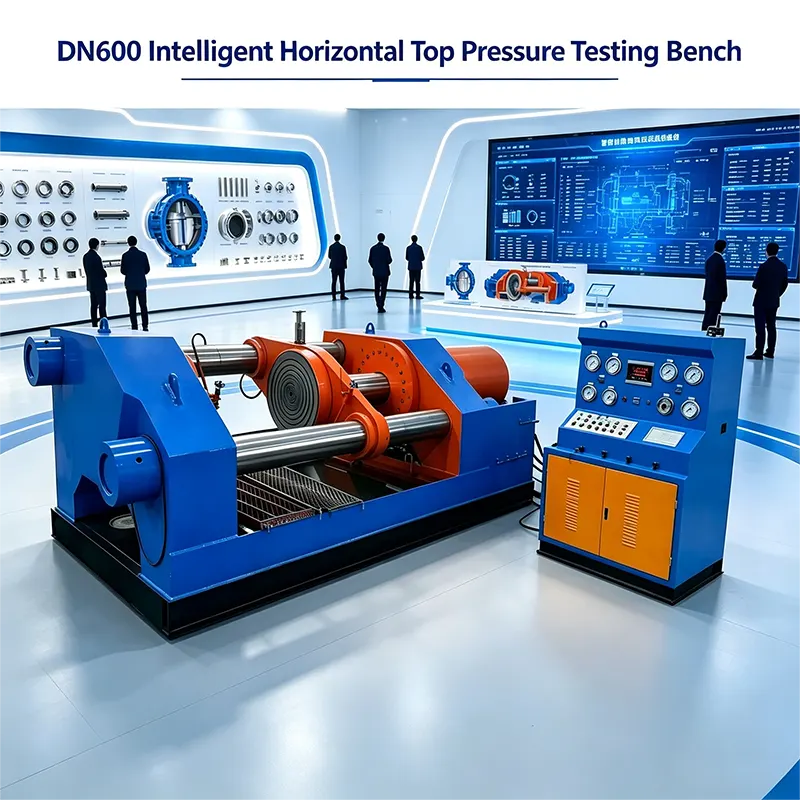

Интеллектуальная горизонтальная станция испытания верхнего давления DN600

Поддерживает воду под высоким давлением и газ под низким давлением в качестве испытательной среды. Охватывает диапазон испытательных диаметров от 6 до 24 дюймов. Оснащен интеллектуальной цифровой системой контроля давления со сбором и отображением данных. Уплотнительное кольцо на торцевой поверхности между клапаном и глухой пластиной позволяет осуществлять прямой визуальный контроль утечек. Широко используется на заводах по производству клапанов для заводского контроля качества и в ремонтных мастерских.

Подробное описание продукта Краткие сведения

1. Интеллектуальная горизонтальная станция испытания давлением сверху DN600 подходит для фланцевых и сварных концевых соединений, включая задвижки, проходные клапаны, обратные клапаны, шаровые краны, пробковые клапаны и другую промышленную арматуру.

2. Метод зажима: верхнее давление гидравлического цилиндра непосредственно приводит в движение уплотнительную пластину, прижимая ее к торцевой поверхности клапана, обеспечивая осевое уплотнение торцевой поверхности с минимальной внешней силой на корпусе клапана.

3. Уплотнение между клапаном и глухой пластиной: уплотнительное кольцо торцевой поверхности, позволяющее осуществлять непосредственный визуальный осмотр мест утечек для быстрой оценки целостности уплотнения.

4. Интеллектуальная станция испытания горизонтальным верхним давлением DN600 поддерживает испытательные среды, включая воду для испытаний на прочность корпуса и герметичность под высоким давлением, а также газ низкого давления (воздух или азот) для пневматических испытаний на герметичность.

5. Завершенные тестовые задания: испытание на прочность корпуса, испытание на водяное уплотнение под высоким давлением и испытание на пневматическую герметичность под низким давлением.

6. Диапазон испытательных диаметров: от 6 до 24 дюймов. Подробную информацию см. в таблице диапазонов испытаний под давлением.

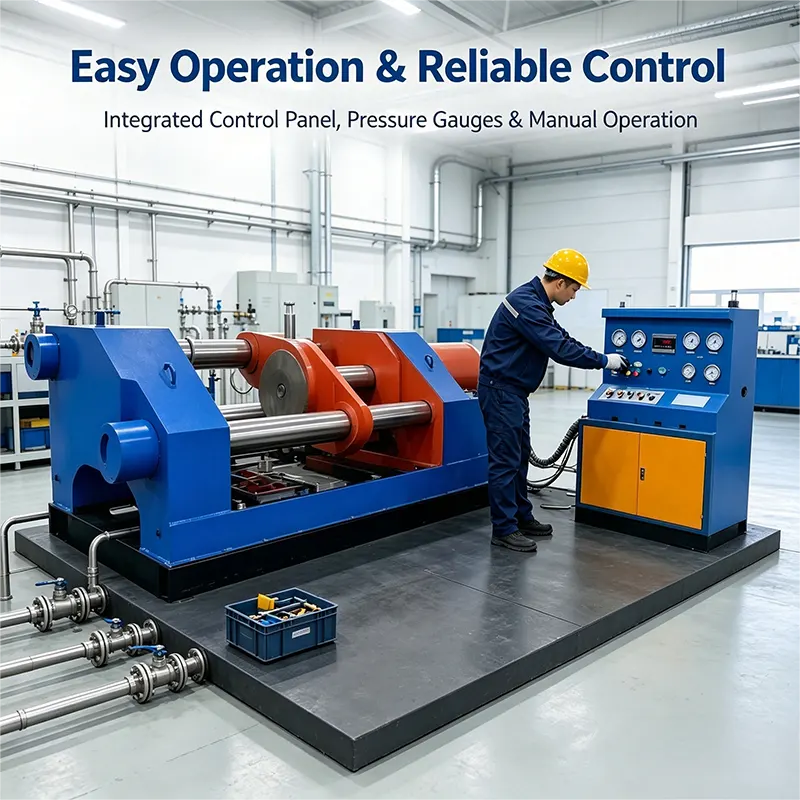

7.Интеллектуальная система управления: оснащена цифровым дисплеем давления, сбором данных и мониторингом кривой давления в реальном времени.

8. Торцевое уплотнение: уплотнительное кольцо между торцевой поверхностью клапана и глухой пластиной обеспечивает надежное уплотнение во время испытаний.

9.Основное преимущество: интеллектуальное управление со сбором данных обеспечивает точное тестирование и ведение учета для управления качеством.

Особенности продукта и области применения

Особенности краткие моменты

1. Система верхнего давления гидравлического цилиндра обеспечивает надежное осевое уплотнение.

2. Уплотнительное кольцо торцевой поверхности обеспечивает герметичность испытаний.

3.Интеллектуальное цифровое управление давлением со сбором данных и отображением в реальном времени.

4. Поддерживает как водные, так и газовые испытательные среды для комплексных испытаний.

5. Широкий регулируемый диапазон испытаний от DN150 до DN600 (от 6 до 24 дюймов).

6. Высокоточные манометры для точного контроля давления.

7. Электрическая система удержания давления обеспечивает стабильное длительное поддержание давления.

8. Соответствует международным стандартам испытаний GB/T 13927 и API 598.

9.Минимальное внешнее воздействие на корпус клапана во время испытаний.

10.Дополнительная система печати отчетов для документации по качеству.

Краткое описание приложений

Химическая и нефтехимическая промышленность,Производители клапанов для заводских приемочных испытаний (FAT),Мастерские по ремонту и техническому обслуживанию для капитального ремонта клапанов (MRO),Сторонние агентства по испытаниям и ремонту

Таблица технических данных

Таблица диапазонов испытаний под давлением

Часто задаваемые вопросы

1. Вы торговая компания или производитель?

Мы являемся производителем оборудования для клапанов Yufeng в Вэньчжоу, прямым заводом, имеющим сертификаты ISO 9001 и CE, специализирующимся на оборудовании для испытаний клапанов.

2. Какой у вас минимальный заказ для этой испытательной станции?

Минимальный заказ-всего 1 комплект. Мы приветствуем как небольшие пробные заказы, так и оптовые закупки.

3.Какие сертификаты качества имеет ваша продукция?

Наше оборудование производится под строгим контролем качества. Сертификаты ISO 9001 и CE доступны по запросу.

4.Каким стандартам испытаний соответствует эта машина?

Он соответствует GB/T 13927 и API 598. При необходимости он также может соответствовать API 6D и MSS SP 70.

5.Каково максимальное испытательное давление для каждого диаметра?

Согласно нашей таблице давления:

От DN150 до DN300 (от 6 до 12 дюймов): испытательное давление до 640 Бар (64,0 МПа).

DN350 (14 дюймов): до 375 бар (37,5 МПа).

DN400 (16 дюймов): до 300 бар (30,0 МПа).

DN450 (18 дюймов): до 240 бар (24,0 МПа).

От DN500 до DN600 (от 20 до 24 дюймов): до 150 бар (15,0 МПа).

Все значения зависят от номинального давления клапана.

6. Какой метод герметизации используется?

Торцевое уплотнительное кольцо между клапаном и глухой пластиной. Это позволяет осуществлять непосредственный визуальный осмотр любых утечек во время испытания.

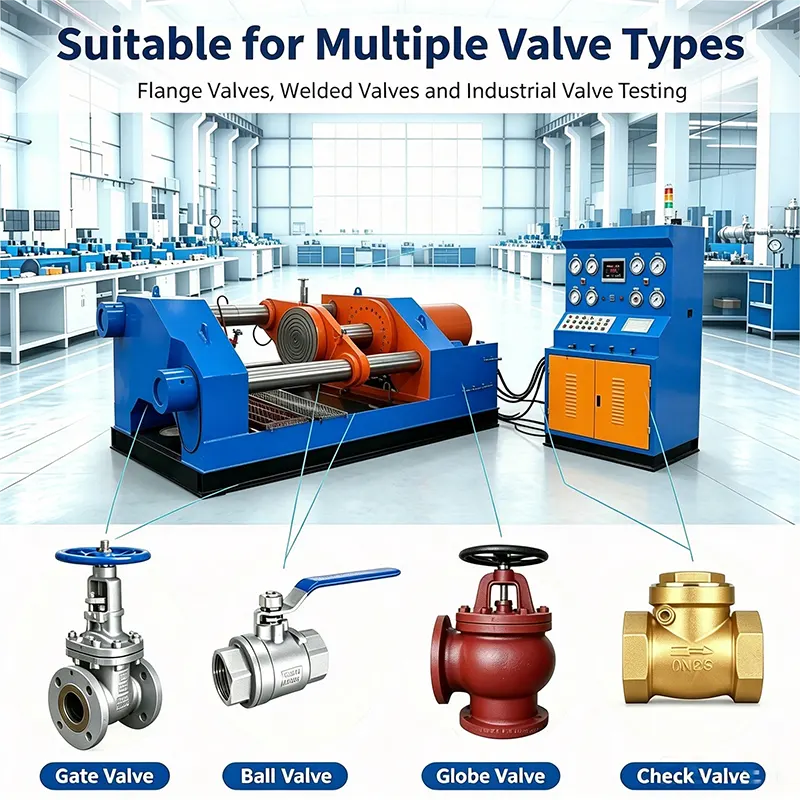

7.Какие типы клапанов можно проверить?

Задвижки фланцевые и приварные, запорные клапаны, обратные клапаны, шаровые краны и другая аналогичная промышленная арматура.

8. Имеет ли он интеллектуальное управление и сбор данных?

Да. Он оснащен интеллектуальной цифровой системой контроля давления с отображением кривой давления в реальном времени, сбором данных и дополнительной печатью отчетов для отслеживания качества.

9. Поддерживаете ли вы настройку OEM/ODM?

Да. Мы можем настроить диапазон испытательных диаметров, ход, диапазон давления и систему управления в соответствии с вашими конкретными типами клапанов и требованиями испытаний.

10.Какую информацию я должен предоставить, чтобы получить быстрое предложение?

Сообщите нам: тип клапана, диаметр (DN или дюймы), номинальное давление (PN или класс), тип соединения (фланцевое или сварное) и ожидаемое испытательное давление. Также сообщите нам, нужна ли вам система сбора данных или какие-либо специальные функции.
