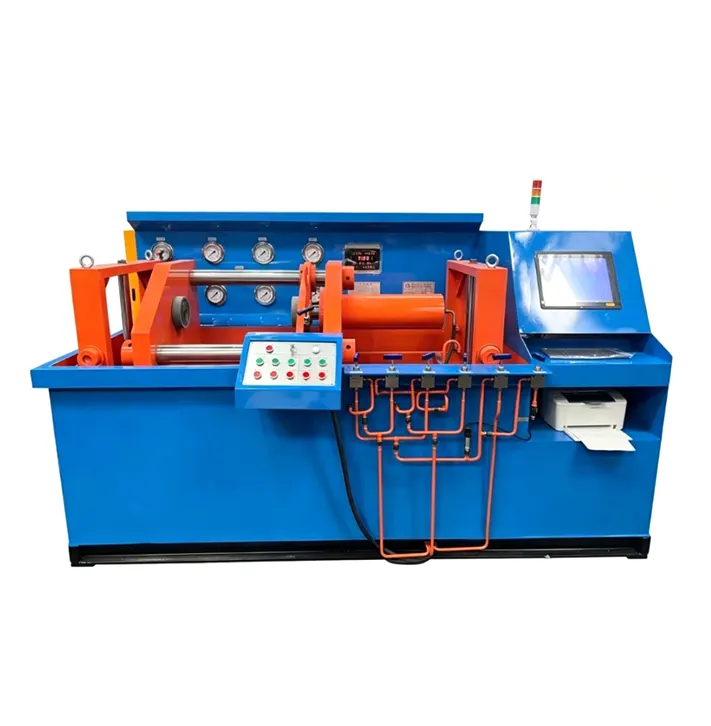

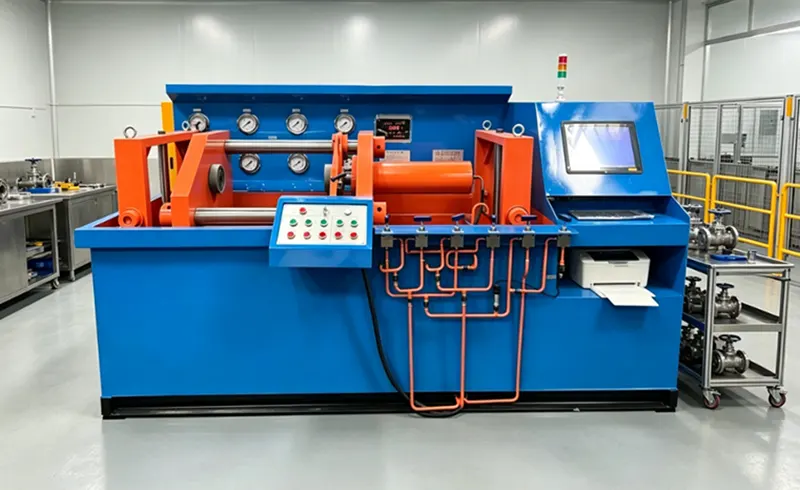

Автоматический горизонтальный гидравлический осевой пресс с ЧПУ, испытательный стенд для клапанов

Сенсорный экран ПЛК обеспечивает отображение кривой давления, запись данных и печать отчетов. Этот стенд подходит для фланцевых, приварных и резьбовых клапанов и охватывает испытания на прочность корпуса, гидрозатвор высокого давления и герметичность при низком давлении. Он широко используется производителем клапанов FAT и ремонтной мастерской IQC.

Автоматический горизонтальный гидравлический осевой пресс-стенд с ЧПУ для испытания клапанов предназначен для обработки задвижек, шаровых, шаровых, обратных и пробковых клапанов с фланцевыми, приварными или резьбовыми соединениями на одной автоматизированной платформе.、

Система прессования состоит из стационарного левого стола и горизонтально перемещающегося правого стола, приводимого в движение цилиндром, обеспечивающим плавную регулировку усилия. Торцевые уплотнительные кольца или плоские прокладки обеспечивают уплотнение, позволяя осуществлять непосредственный визуальный контроль утечек во время работы. Испытательная среда включает воду под высоким давлением с ингибитором коррозии или газ под низким давлением от 4 до 7 бар (воздух или азот). Машина проводит три испытания керна: прочность оболочки при 1,5-кратном PN, гидрозатвор высокого давления при 1,1-кратном PN и пневматическую герметичность от 4 до 7 бар. Диапазон диаметров составляет от DN50 до DN400, с подробной классификацией в соответствии с таблицей давления. Верхний цилиндр двустороннего действия имеет диаметр цилиндра 280 мм и ход поршня 600 мм.

Уплотнительные пластины взаимозаменяемы и могут быть адаптированы диаметром от 180 до 800 мм. Максимальное расстояние между столами составляет 1200 мм, что позволяет использовать столы различной длины, а усилие зажима достигает 120 тонн при давлении в системе 31,5 МПа. Встроенный бак емкостью 500 литров с фильтром и смотровым стеклом обеспечивает чистую циркуляцию. Дополнительные особенности включают в себя компактную интегрированную конструкцию, горизонтальное осевое прессование, исключающее деформацию, систему с двумя насосами для быстрого наполнения и точного повышения давления без перерегулирования, а также автоматизацию с сенсорным экраном ПЛК, охватывающую циклы наполнения, выпуска воздуха, повышения давления, удержания и выпуска. Управление данными обеспечивает кривые давления в реальном времени, встроенное хранилище, экспорт на USB и дополнительную печать отчетов. Безопасность обеспечивается за счет сброса избыточного давления, концевых выключателей и аварийной остановки.

В заключение отметим, что автоматический горизонтальный гидравлический осевой пресс-стенд с ЧПУ для испытания клапанов обеспечивает автоматизацию, точность и надежность для производителей клапанов, сетей централизованного теплоснабжения, нефтегазовых предприятий, горнодобывающей и металлургической промышленности, мастерских по техническому обслуживанию и ремонту, крупных промышленных предприятий IQC конечных пользователей и сторонних испытательных организаций, требующих последовательного и высококачественного тестирования клапанов.

Функции

Компактная интегрированная конструкция экономит место на полу и ее легко перемещать.

Горизонтальное осевое прессование обеспечивает равномерную силу без боковых искажений.

Система с двумя насосами обеспечивает быстрое заполнение и точное повышение давления без превышения.

Сенсорный экран ПЛК обеспечивает полную автоматизацию процессов от наполнения до выпуска воздуха, создания давления, удержания и выпуска.

Управление данными включает кривую давления в реальном времени, внутреннюю память, экспорт на USB и дополнительный принтер для отчетов.

Функции безопасности включают сброс избыточного давления, концевые выключатели и аварийную остановку.

Приложения для: FAT у производителей арматуры, сетей централизованного теплоснабжения, нефтегазовой промышленности, горнодобывающей и металлургической промышленности, мастерских по ТОиР, IQC у крупных промышленных конечных пользователей, сторонних испытательных агентств.

Таблица технических характеристик

Часто задаваемые вопросы

1. Вы торговая компания или производитель?

Мы являемся прямым заводом, специализирующимся на исследованиях, разработках и производстве стендов для испытания промышленных клапанов, включая эту автоматическую модель с ЧПУ.

2. Каков ваш минимальный заказ?

Наш минимальный заказ составляет всего 1 комплект. Мы приветствуем как пробные заказы, так и оптовые закупки для крупных проектов.

3.Какие сертификаты качества имеют ваши испытательные стенды?

Наше оборудование производится под строгим контролем качества и соответствует международно признанным стандартам, таким как GB/T 13927 и API 598. Сертификаты CE, ISO и ГОСТ могут быть предоставлены по запросу.

4.Можете ли вы настроить испытательное давление, размеры зажима или систему управления?

Да, мы предлагаем полную настройку OEM/ODM. Мы можем отрегулировать максимальное испытательное давление, отверстие стола, размеры уплотнительных пластин и даже программу ПЛК в соответствии с вашими конкретными типами клапанов и требованиями испытаний.

5.Каковы стандартные сроки изготовления этого испытательного стенда с ЧПУ?

Для стандартных конфигураций срок выполнения заказа обычно составляет 21–30 дней. Изготовление моделей по индивидуальному заказу может занять 30‑35 дней в зависимости от сложности.

6. Какие условия оплаты вы принимаете?

Мы обычно принимаем T/T с депозитом 30% и остатком 70% перед отправкой. Аккредитив по предъявлении также приемлем для более крупных заказов.

7.Как вы упаковываете оборудование для международной доставки?

Мы используем прочные деревянные ящики экспортного стандарта с внутренней влагонепроницаемой оберткой, чтобы гарантировать, что машина будет доставлена ​​в целости и сохранности, независимо от того, будет ли она отправлена ​​морским или железнодорожным транспортом.

8. Как мы устанавливаем и эксплуатируем стенд после его получения?

Наши машины поставляются практически в собранном виде. Мы предоставляем подробные инструкции по эксплуатации и видеоуроки. Наша техническая команда также доступна онлайн для удаленного руководства.

9. Какова ваша гарантийная политика?

Мы предлагаем 24-месячную гарантию с даты поставки. После гарантийного срока мы обеспечиваем пожизненную техническую поддержку и поставляем запасные части по себестоимости.

10.Какую информацию я должен предоставить, чтобы быстро получить точное предложение?

Укажите тип клапана, диапазон размеров (DN), максимальное испытательное давление (PN), соединительные концы и любые особые требования. Наши инженеры отправят индивидуальное предложение в течение 24 часов.
